पीतल का कीड़ा पहिया
  • पीतल का कीड़ा पहियापीतल का कीड़ा पहिया
  • पीतल का कीड़ा पहियापीतल का कीड़ा पहिया

पीतल का कीड़ा पहिया

Raydafon एक चीन स्थित OEM निर्माता और इंजीनियरिंग मशीनरी, धातुकर्म उपकरण, चिकित्सा उपकरणों, जहाज निर्माण और स्वचालित भंडारण में वर्म गियर ड्राइव के लिए पीतल के वर्म पहियों का आपूर्तिकर्ता है। मानक उत्पादन में ZCuSn10Pb1 टिन कांस्य, कठोरता HB≥80, पहनने का प्रतिरोध सामान्य पीतल की तुलना में लगभग 30% अधिक होता है। गियर को पांच सटीक चरणों के माध्यम से संसाधित किया जाता है - कास्टिंग, रफ टर्निंग, फाइन टर्निंग, हॉबिंग और ग्राइंडिंग - दांत की सतह खुरदरापन Ra≤1.6μm तक पहुंचना और मैचिंग वर्म के साथ 0.05 मिमी से नीचे मेशिंग त्रुटि। ट्रांसमिशन दक्षता राष्ट्रीय मानक से लगभग 15% अधिक है, और स्व-चिकनाई प्रदर्शन तेल निर्भरता को कम करता है। लगातार 5000 घंटे के संचालन परीक्षण से पता चलता है कि प्रति 100 घंटे में पहनने की दर 0.01 मिमी से कम है। मानक नमूना: मॉड्यूल 0.5, 20 दांत, दांतों का व्यास 11.2 मिमी, ऊंचाई 12 मिमी, बाहरी व्यास 11 मिमी, बोर 4 मिमी, वजन 16 ग्राम। कस्टम मॉड्यूल, दांतों की संख्या, 50 मिमी से 300 मिमी तक बाहरी व्यास और सामग्री ग्रेड समर्थित हैं। मानक ऑर्डर के लिए डिलीवरी लगभग 15 दिन है। त्वरित कोटेशन के लिए ड्राइंग, सामग्री ग्रेड, मात्रा और गंतव्य पोर्ट भेजें।
चीन ओईएम ब्रास वर्म व्हील निर्माता

इंजीनियरिंग, चिकित्सा और जहाज निर्माण उपकरण में वर्म गियर ड्राइव के लिए ब्रास वर्म व्हील निर्माता

Raydafon एक चीन स्थित फैक्ट्री-प्रत्यक्ष निर्माता और ब्रास वर्म व्हील्स का आपूर्तिकर्ता है। यह पीतल का कीड़ा पहिया कठोरता HB≥80 के साथ ZCuSn10Pb1 टिन कांस्य का उपयोग करता है और सामान्य पीतल की तुलना में लगभग 30% अधिक पहनने का प्रतिरोध करता है। इसे पांच सटीक चरणों के माध्यम से संसाधित किया जाता है - कास्टिंग, रफ टर्निंग, फाइन टर्निंग, हॉबिंग और ग्राइंडिंग - दांत की सतह खुरदरापन Ra≤1.6μm तक पहुंचना और मैचिंग वर्म के साथ 0.05 मिमी से कम मेशिंग त्रुटि। ट्रांसमिशन दक्षता राष्ट्रीय मानक से लगभग 15% अधिक है, और 5000 घंटे का निरंतर संचालन परीक्षण प्रति 100 घंटे में 0.01 मिमी से कम पहनने की दर दिखाता है। अनुप्रयोगों में एक्सकेवेटर स्लीविंग, फोर्कलिफ्ट लिफ्टिंग, रोलिंग मिल रोलर ट्रांसमिशन, सीटी स्कैनर रोटेटिंग फ्रेम, डेंटल चेयर एडजस्टमेंट, डेक क्रेन लफिंग और स्वचालित वेयरहाउस स्टेकर शामिल हैं। कस्टम मॉड्यूल, दांतों की संख्या और 50 मिमी से 300 मिमी तक बाहरी व्यास समर्थित हैं। कोटेशन का अनुरोध करने के लिए ड्राइंग, सामग्री ग्रेड, मात्रा और गंतव्य पोर्ट भेजें।

एचबी≥80कठोरता
Ra≤1.6μmदांत की सतह
<0.05मिमीमेशिंग त्रुटि
+15%दक्षता बनाम राष्ट्रीय मानक
15 दिनमानक वितरण

सामग्री, परिशुद्धता और स्व-स्नेहन लाभ

Raydafon ZCuSn10Pb1 टिन कांस्य का उपयोग करके इस पीतल के वर्म व्हील का उत्पादन करता है। साधारण पीतल की तुलना में, यह मिश्र धातु उच्च कठोरता, बेहतर पहनने के प्रतिरोध और निरंतर लोड के तहत अधिक स्थिर प्रदर्शन प्रदान करता है। पांच चरणों वाली उत्पादन प्रक्रिया दांत की ज्यामिति और सतह की फिनिश दोनों को नियंत्रित करती है, जो वर्म शाफ्ट के साथ चिकनी जाल के लिए महत्वपूर्ण है।

चरण 1 - कास्टिंग

ZCuSn10Pb1 टिन कांस्य को स्थिर कठोरता के लिए नियंत्रित अनाज संरचना के साथ रिक्त स्थान में डाला जाता है।

चरण 2 - खुरदरा और बारीक मोड़

गियर कटिंग से पहले बाहरी व्यास, बोर, स्टेप और चेहरों को सहनशीलता में बदल दिया जाता है।

चरण 3 - हॉबिंग

पेचदार दांत प्रोफ़ाइल को वर्म शाफ्ट से मिलान करने के लिए काटा जाता है, जिसमें दांत संख्या और मॉड्यूल प्रति ड्राइंग द्वारा नियंत्रित होते हैं।

चरण 4 - पीसना

दांत की सतह को Ra≤1.6μm तक पीसा जाता है और कीड़े के साथ मेशिंग त्रुटि 0.05 मिमी से नीचे रखी जाती है।

चरण 5 - निरीक्षण और पैकिंग

कठोरता, आयाम और जाल की जाँच की जाती है। पैकिंग से पहले जंग रोधी तेल और सुरक्षात्मक आवरण लगाया जाता है।

संबंधित गियर और ट्रांसमिशन पार्ट्स की सोर्सिंग करने वाले खरीदारों के लिए, पूरी समीक्षा करेंपरिशुद्धता गियरश्रेणी, दवर्म गियर और वर्म दस्तापेज, औरडुप्लेक्स वर्म गियरपेज.

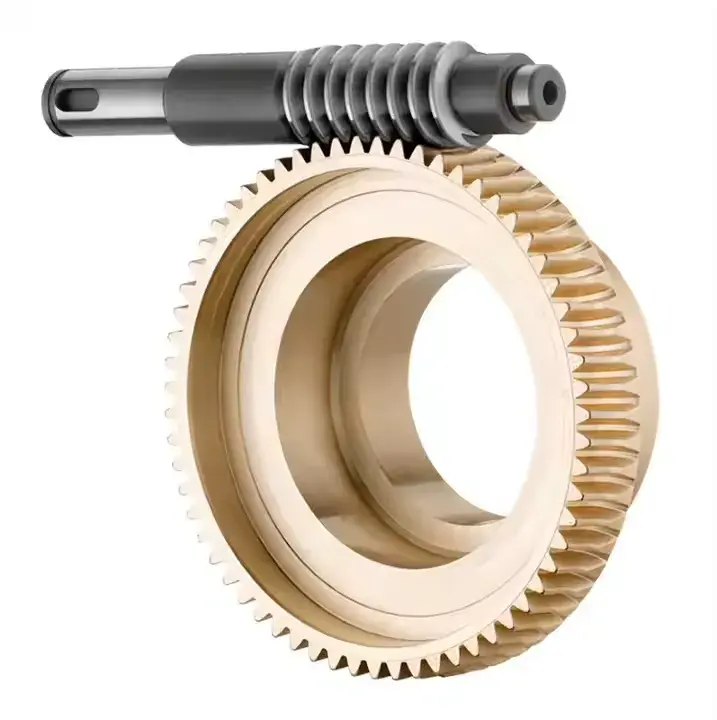

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
पीतल का कीड़ा पहिया ZCuSn10Pb1 टिन कांस्य से निर्मित होता है

मानक विशिष्टताएँ और आयाम

नीचे दी गई तालिकाएँ मानक नमूना विनिर्देश, वर्म व्हील आकार और मिलान वर्म गियर शाफ्ट आकार को सूचीबद्ध करती हैं। OEM परियोजनाओं के लिए कस्टम मॉड्यूल, दांतों की संख्या, 50 मिमी से 300 मिमी तक बाहरी व्यास, बोर और सामग्री ग्रेड समर्थित हैं।

मानक विशिष्टताएँ

वस्तु कीमत
सामग्री पीतल (ZCuSn10Pb1 टिन कांस्य)
रंग पीला
मॉड्यूल 0.5
वज़न 16 ग्रा

वर्म व्हील का आकार

वस्तु कीमत
दाँत 20
दांत का व्यास 11.2 मिमी
ऊंचाई 12 मिमी / 0.47 इंच
बहरी घेरा 11 मिमी / 0.43 इंच
छेद का व्यास 4 मिमी / 0.16 इंच
चरण आकार 9 × 7 मिमी / 0.35 × 0.27 इंच (व्यास × एच)
संपूर्ण आकार 12 × 11 × 4 मिमी / 0.47 × 0.39 × 0.12 इंच (एच × ओडी × आईडी)

वर्म गियर शाफ्ट का आकार

वस्तु कीमत
ऊंचाई 20 मिमी / 0.79 इंच
बहरी घेरा 9.8 मिमी / 0.39 इंच
भीतरी व्यास 3.17 मिमी / 0.12 इंच
आकार 20 × 9.8 × 3.17 मिमी / 0.79 × 0.39 × 0.12 इंच (एच × ओडी × आईडी)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
मानक पीतल वर्म व्हील के लिए आयामी संदर्भ

इंजीनियरिंग मशीनरी, चिकित्सा उपकरण और जहाज निर्माण में अनुप्रयोग

इंजीनियरिंग मशीनरी

खुदाई करने वाले स्लीविंग तंत्र भारी-भार वाले टॉर्क को संभालने और टर्नटेबल को कीचड़ भरी परिस्थितियों में सुचारू रूप से शुरू करने और रोकने के लिए इस पर निर्भर करते हैं। फोर्कलिफ्ट उठाने वाली प्रणालियाँ बिना हिलाए 3-टन भार पर सटीक उठाने के लिए इसका उपयोग करती हैं।

धातुकर्म उपकरण

रोलिंग मिल रोलर ट्रांसमिशन 250 डिग्री सेल्सियस पर स्थिर संचालन बनाए रखता है, समान स्टील प्लेट मोटाई का समर्थन करता है। स्टील टोंटी झुकाने वाले उपकरण पिघले हुए स्टील के तेल संदूषण से बचने के लिए अपने स्वयं-चिकनाई गुणों का उपयोग करते हैं।

चिकित्सकीय संसाधन

सीटी स्कैनर घूमने वाले फ्रेम इस ब्रास वर्म व्हील के साथ 45 डीबी से नीचे चलते हैं, जो स्पष्ट इमेजिंग का समर्थन करता है। दंत चिकित्सा उपचार कुर्सी समायोजन 0.5 मिमी सटीक उठाने और कम करने को प्राप्त करता है।

जहाज निर्माण

डेक क्रेन लफिंग मैकेनिज्म नमक स्प्रे जंग का विरोध करता है और नमक स्प्रे परीक्षण के 500 घंटे के बाद भी फिसलता नहीं है। जहाज स्टीयरिंग सिस्टम हवा और लहरों में सटीक दिशा नियंत्रण बनाए रखता है।

स्वचालित भण्डारण

स्टेकर लिफ्टिंग सिस्टम प्रति मिनट 20 क्रियाएं पूरी करते हैं, जिसमें पोजिशनिंग त्रुटि 1 मिमी से अधिक नहीं होती है। सॉर्टिंग लाइन स्टीयरिंग डिवाइस पैकेज जाम के बिना उच्च गति दिशा परिवर्तन को संभालते हैं।

कपड़ा और पैकेजिंग

कपड़ा और पैकेजिंग उपकरण लंबे समय तक लगातार शिफ्ट के दौरान स्थिर विद्युत संचरण, स्व-स्नेहन और कम ऊर्जा खपत से लाभान्वित होते हैं।

संबंधित ट्रांसमिशन घटकों के लिए, समीक्षा करेंस्क्रू गियरश्रेणी औरआड़ी गरारीपेज.

गुणवत्ता साक्ष्य, परीक्षण और निर्यात सहायता

सामग्री और कठोरता रिकॉर्ड

ZCuSn10Pb1 टिन कांस्य ग्रेड, कठोरता HB≥80 और गर्मी उपचार या कास्टिंग रिकॉर्ड थोक शिपमेंट के साथ प्रदान किए जा सकते हैं।

टूथ प्रोफाइल और आयामी निरीक्षण

आदेशित ड्राइंग या नमूने के अनुसार मॉड्यूल, दांतों की संख्या, दांतों का व्यास, बाहरी व्यास, बोर और चरण आयाम का निरीक्षण किया जाता है।

मेशिंग और शोर की जाँच

प्रत्येक बैच को मैचिंग वर्म, स्मूथ रोटेशन और कम रनिंग शोर के साथ 0.05 मिमी से नीचे की मेशिंग त्रुटि के लिए जांचा जाता है।

निर्यात पैकिंग

गियर जंग रोधी तेल और सुरक्षात्मक आवरण से भरे होते हैं। थोक ऑर्डर को समुद्री माल ढुलाई, हवाई माल ढुलाई या एक्सप्रेस डिलीवरी के लिए पैलेटाइज़ और स्ट्रैप किया जा सकता है।

कस्टम OEM ऑर्डरिंग प्रक्रिया

चरण 01 आवेदन विवरण भेजें

मॉड्यूल, दांत संख्या, बाहरी व्यास, बोर, चरण आकार, सामग्री ग्रेड, मात्रा और गंतव्य पोर्ट प्रदान करें।

चरण 02 ड्राइंग या नमूना समीक्षा

Raydafon OEM ड्राइंग या भौतिक नमूने की समीक्षा करता है और विनिर्देश और सामग्री चयन की पुष्टि करता है।

चरण 03 नमूना और अनुमोदन

कस्टम परियोजनाओं के लिए, Raydafon थोक उत्पादन से पहले खरीदार की पुष्टि के लिए एक नमूना तैयार करता है।

चरण 04 उत्पादन और उद्धरण

अनुमोदन के बाद, Raydafon एक एफओबी निंगबो कोटेशन, उत्पादन कार्यक्रम और पैकिंग विवरण प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्नों

पीतल का कीड़ा पहिया क्या है?

पीतल का वर्म व्हील वर्म गियर ड्राइव का पहिया हिस्सा है, जो 90° शाफ्ट कोण पर गति और टॉर्क संचारित करने के लिए वर्म शाफ्ट के साथ जाल करता है। पीतल और कांस्य मिश्र धातुओं का उपयोग किया जाता है क्योंकि कठोर स्टील वर्म के साथ जोड़े जाने पर वे कम घर्षण, अच्छा पहनने का प्रतिरोध और स्व-चिकनाई गुण प्रदान करते हैं।

Raydafon किस सामग्री का उपयोग करता है?

Raydafon मानक उत्पादन कठोरता HB≥80 के साथ ZCuSn10Pb1 टिन कांस्य का उपयोग करता है और सामान्य पीतल की तुलना में लगभग 30% अधिक पहनने का प्रतिरोध करता है। लोड, गति और पर्यावरण के आधार पर अनुरोध पर अन्य कांस्य या पीतल ग्रेड का उपयोग किया जा सकता है।

क्या सटीकता और दक्षता हासिल की जा सकती है?

गियर को पांच सटीक चरणों के माध्यम से संसाधित किया जाता है - कास्टिंग, रफ टर्निंग, फाइन टर्निंग, हॉबिंग और ग्राइंडिंग - दांत की सतह खुरदरापन Ra≤1.6μm तक पहुंचना और मैचिंग वर्म के साथ 0.05 मिमी से नीचे मेशिंग त्रुटि। ट्रांसमिशन दक्षता राष्ट्रीय मानक से लगभग 15% अधिक है, और 5000 घंटे का निरंतर संचालन परीक्षण प्रति 100 घंटे में 0.01 मिमी से कम पहनने की दर दिखाता है।

मानक नमूना आकार क्या है?

मानक नमूना: मॉड्यूल 0.5, 20 दांत, दांतों का व्यास 11.2 मिमी, ऊंचाई 12 मिमी, बाहरी व्यास 11 मिमी, बोर 4 मिमी, वजन 16 ग्राम। मैचिंग वर्म गियर शाफ्ट: ऊंचाई 20 मिमी, बाहरी व्यास 9.8 मिमी, आंतरिक व्यास 3.17 मिमी। कस्टम मॉड्यूल, दांतों की संख्या, बाहरी व्यास 50-300 मिमी और बोर समर्थित हैं।

मुख्य अनुप्रयोग क्या हैं?

अनुप्रयोगों में एक्सकेवेटर स्लीविंग मैकेनिज्म, फोर्कलिफ्ट लिफ्टिंग सिस्टम, रोलिंग मिल रोलर ट्रांसमिशन, स्टील स्पाउट टिल्टिंग डिवाइस, सीटी स्कैनर रोटेटिंग फ्रेम, डेंटल चेयर एडजस्टमेंट, डेक क्रेन लफिंग, शिप स्टीयरिंग सिस्टम, स्वचालित वेयरहाउस स्टेकर और सॉर्टिंग लाइन स्टीयरिंग डिवाइस शामिल हैं।

किसी उद्धरण के लिए कौन सी जानकारी आवश्यक है?

ड्राइंग या नमूना विवरण, मॉड्यूल, दांत संख्या, बाहरी व्यास, बोर, सामग्री ग्रेड, मात्रा और गंतव्य पोर्ट भेजें। रेडाफॉन एफओबी निंगबो कोटेशन और लीड टाइम के साथ जवाब देगा।

डिलीवरी का समय क्या है?

ऑर्डर की पुष्टि के बाद लगभग 15 दिनों में मानक ऑर्डर भेज दिए जाते हैं। कस्टम या थोक ऑर्डर ड्राइंग जटिलता और मात्रा पर निर्भर करते हैं। अनुमोदन प्राप्त करने के बाद Raydafon एक अद्यतन शेड्यूल प्रदान करता है।

कस्टम ब्रास वर्म व्हील्स प्राप्त करने के लिए तैयार हैं?

अपनी ड्राइंग या नमूना विवरण, मॉड्यूल, दांत संख्या, बाहरी व्यास, बोर, सामग्री ग्रेड, ऑर्डर मात्रा और गंतव्य पोर्ट भेजें। Raydafon विनिर्देश की पुष्टि करेगा, यदि आवश्यक हो तो एक नमूना तैयार करेगा, फिर लीड टाइम और पैकिंग विवरण के साथ एक एफओबी निंगबो कोटेशन प्रदान करेगा।
