Factory Direct PTO Shaft for Tractors and Agricultural Implements

रेडाफॉन पीटीओ दस्ता - हम क्या करते हैं और हम इसे कैसे बनाते हैं

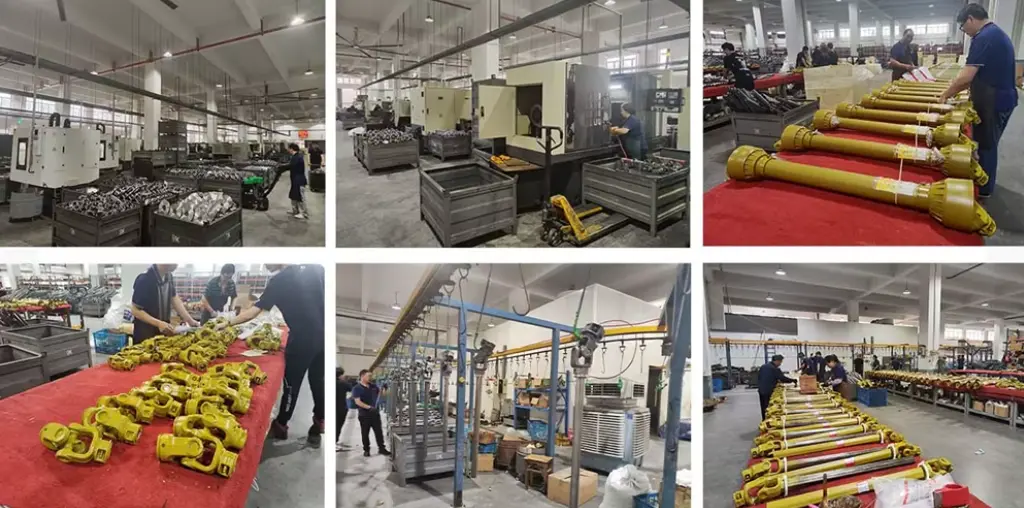

हमारी फ़ैक्टरी और अनुभव

  • हम पीटीओ शाफ्ट के अनुसंधान एवं विकास और विनिर्माण पर ध्यान केंद्रित करते हैं और हमारे पास कृषि पारेषण प्रणालियों में गहरा अनुभव है।
  • हमारा अपना कारखाना चीन के कृषि उपकरण उद्योग क्लस्टर में स्थित है।
  • हम पूरी प्रक्रिया को नियंत्रित करते हैं: सामग्री की खरीद, फोर्जिंग, मशीनिंग, असेंबली और परीक्षण।

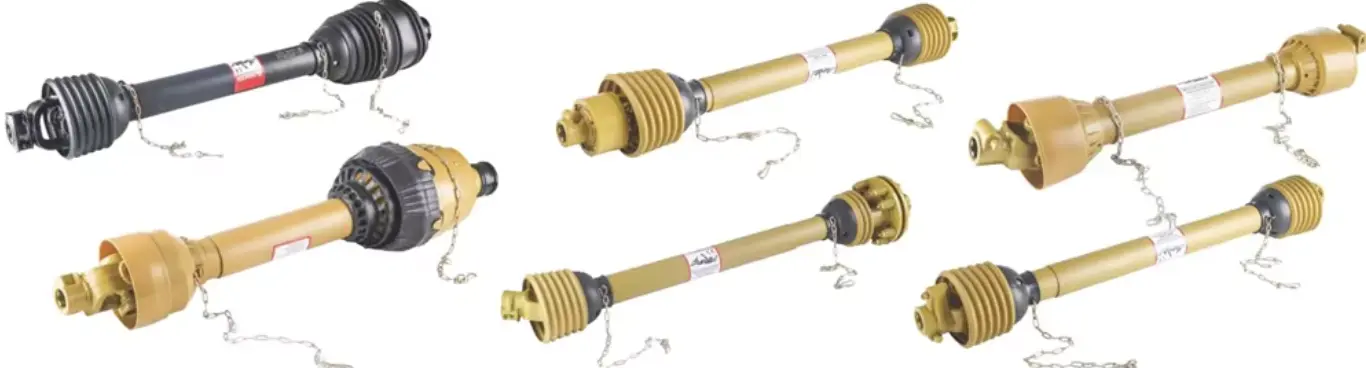

  • हम घास काटने की मशीन, रोटरी टिलर, उर्वरक स्प्रेडर, क्रशर और बहुत कुछ के लिए पीटीओ शाफ्ट की पूरी श्रृंखला की आपूर्ति करते हैं।
  • हमारे उत्पाद यूरोप, अमेरिका, मध्य पूर्व, दक्षिण अमेरिका और अन्य विकसित कृषि बाजारों में जाते हैं।

डिज़ाइन फोकस: सुरक्षा, बहुमुखी प्रतिभा, स्थायित्व

  • प्रत्येक ड्राइव शाफ्ट उच्च शक्ति वाले कार्बन स्टील पाइप और जाली स्टील कांटे का उपयोग करता है।
  • उच्च शक्ति और उच्च टोक़ - भारी भार और उच्च आवृत्ति संचालन के तहत स्थिर।
  • हम कई अंतरराष्ट्रीय मानक इंटरफेस प्रदान करते हैं: इतालवी सीई प्रकार, जर्मन वाल प्रकार, अमेरिकी एएसएई मानक, आदि।
  • यह हमारे शाफ्ट को विभिन्न कृषि मशीनरी ब्रांडों के साथ संगत बनाता है।

सुरक्षा सुविधाएँ जो हम बनाते हैं

  • सुरक्षा कवर और टॉर्क-सीमित क्लच मानक आते हैं - ओवरलोड क्षति और जाम होने से व्यक्तिगत चोट को रोकते हैं।
  • कुछ हाई-एंड मॉडल त्वरित प्लग-इन और पुल-आउट - आसान आउटडोर प्रतिस्थापन और मरम्मत का समर्थन करते हैं।
  • स्नेहन छेद की स्थिति एक सीलिंग संरचना के साथ अच्छी तरह से डिज़ाइन की गई है - स्नेहन चक्र को बढ़ाती है और दैनिक रखरखाव को कम करती है।
  • प्रत्येक सेट को फैक्ट्री छोड़ने से पहले गतिशील संतुलन और शक्ति प्रभाव परीक्षण से गुजरना पड़ता है - उच्च गति पर कोई असामान्य कंपन नहीं होता है।

अनुकूलन एवं आपूर्ति

  • हम कृषि मशीनरी ओईएम और खुदरा चैनलों की सेवा करते हैं - हम उद्योगों में अंतर जानते हैं।
  • हम नमूना अनुकूलन और बैच गैर-मानक उत्पादन का समर्थन करते हैं।
  • लचीले वितरण चक्र; हमारी तकनीकी टीम चयन और इंटरफ़ेस मिलान में मदद करती है।
  • मानक मॉडल हमेशा स्टॉक में रहते हैं और उसी दिन भेजे जा सकते हैं।

जहां हमारे पीटीओ शाफ्ट का उपयोग किया जाता है

  • मध्यम और बड़ी कृषि मशीनरी
  • उद्यान उपकरण
  • पशुधन चारा मशीनरी

यदि आपके पास कोई विशिष्ट एप्लिकेशन है,हमसे संपर्क करेंचित्र, विनिर्देश मैनुअल, या नमूना परीक्षण समर्थन के लिए। हम आपके लिए एक ट्रांसमिशन समाधान तैयार करेंगे।

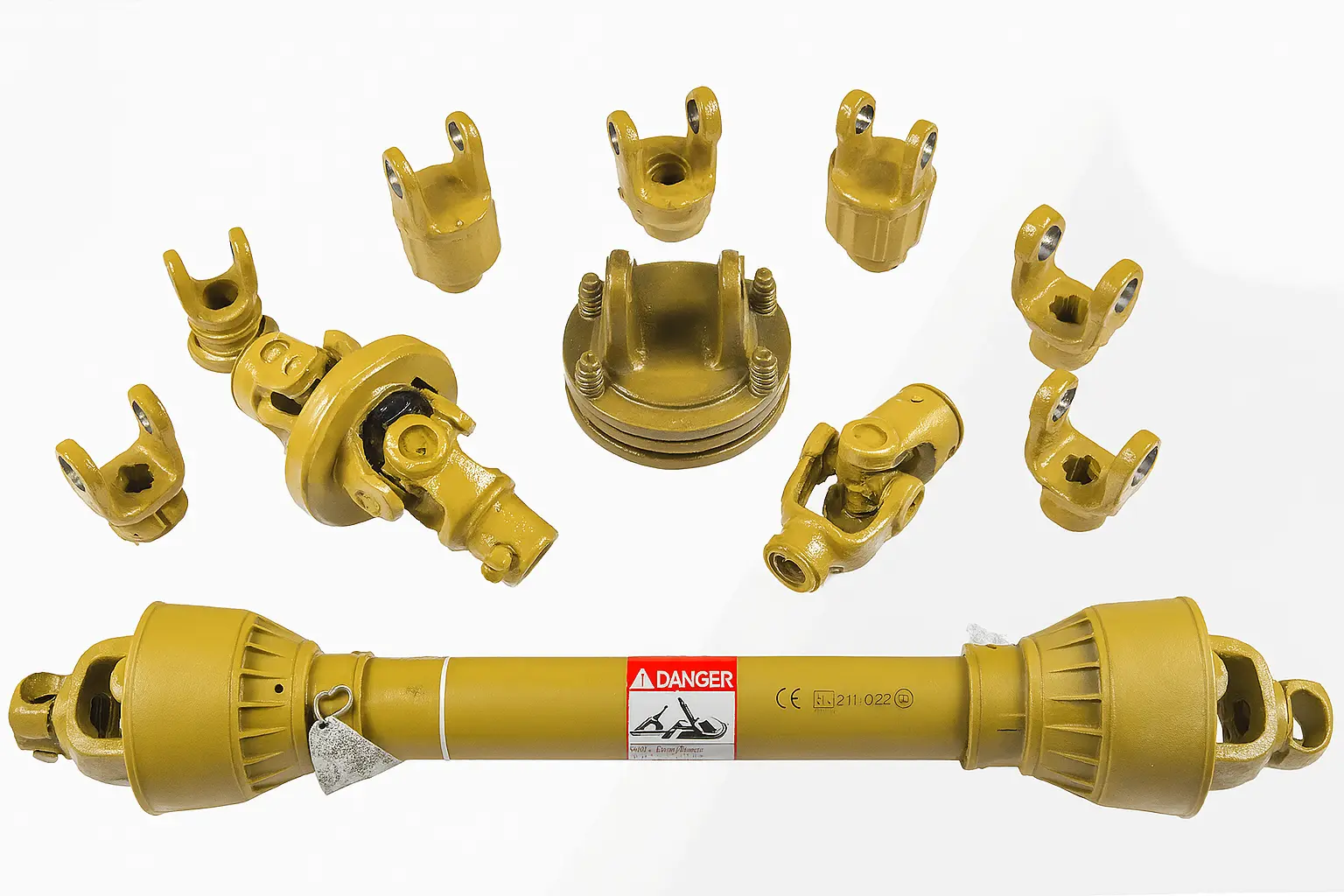

Raydafon PTO Shaft

गियरबॉक्स से पीटीओ शाफ्ट कैसे निकालें

पीटीओ ड्राइव शाफ्ट को हटाना जटिल नहीं है, लेकिन इसे गलत करने से इंटरफ़ेस घटकों को नुकसान हो सकता है या सुरक्षा खतरे पैदा हो सकते हैं। यहां बताया गया है कि हम इसे कैसे करने की सलाह देते हैं।

आपके शुरू करने से पहले

  • सबसे पहले बिजली का स्रोत बंद करें.
  • शुरू करने से पहले सुनिश्चित करें कि उपकरण पूरी तरह से बंद है।

कनेक्शन प्रकार की जाँच करें

  • अधिकांश रेडाफ़ोन पीटीओ शाफ्ट एक सुरक्षा लॉक संरचना का उपयोग करते हैं।
  • गियरबॉक्स के सिरे के पास एक पुश-टाइप रिटेनिंग रिंग या लैच की तलाश करें।
  • कुछ मॉडल स्क्रू का उपयोग करते हैं - आपको हेक्स या टॉर्क्स रिंच की आवश्यकता होगी।

हटाने के चरण

  • गियरबॉक्स के पास सुरक्षा कवर को पकड़ें और कनेक्शन को उजागर करने के लिए इसे सावधानी से पीछे खींचें।
  • बटन रिटेनिंग रिंग प्रकार के लिए: रिंग को एक हाथ से दबाएं और दूसरे हाथ से शाफ्ट को धीरे से बाहर खींचें।
  • स्क्रू प्रकार के लिए: फिक्सिंग स्क्रू को खोलें, फिर धीरे से खींचें।

किस बात का ध्यान रखें

  • ज़ोर से न खींचें या बहुत ज़्यादा न हिलाएं - इससे गियर स्प्लाइन या बेयरिंग ऑयल सील को नुकसान हो सकता है।
  • यदि इंटरफ़ेस जंग खा गया है और चिपक गया है, तो चिकनाई वाला जंग हटानेवाला स्प्रे करें, कुछ मिनट प्रतीक्षा करें, फिर धीरे-धीरे प्रयास करें।
  • यदि अभी भी मुश्किल है, तो इसे ढीला करने में मदद करने के लिए रबर के हथौड़े का उपयोग करके खोल के किनारे को दो बार धीरे से टैप करें।

हटाने के बाद

  • गड़गड़ाहट, टूट-फूट या विकृति के लिए स्प्लाइन इंटरफ़ेस की जाँच करें।
  • यदि आपको कोई समस्या मिलती है, तो इसे हार्ड इंस्टॉल न करें - पहले एक्सेसरी को बदलें।
  • Raydafon PTO शाफ्ट और गियरबॉक्स में मानक इंटरफ़ेस होते हैं - दिशा को संरेखित करते हैं और वे बिना किसी बल के वापस चले जाते हैं।

यदि आप किसी अनिश्चित संरचना या जाम से टकराते हैं,Raydafon तकनीकी सहायता से संपर्क करें. हम आपके मॉडल के आधार पर संरचनात्मक चित्र या वीडियो मार्गदर्शन प्रदान कर सकते हैं, ताकि आप खेती के कार्यक्रम में देरी न करें।

PTO shaft removal

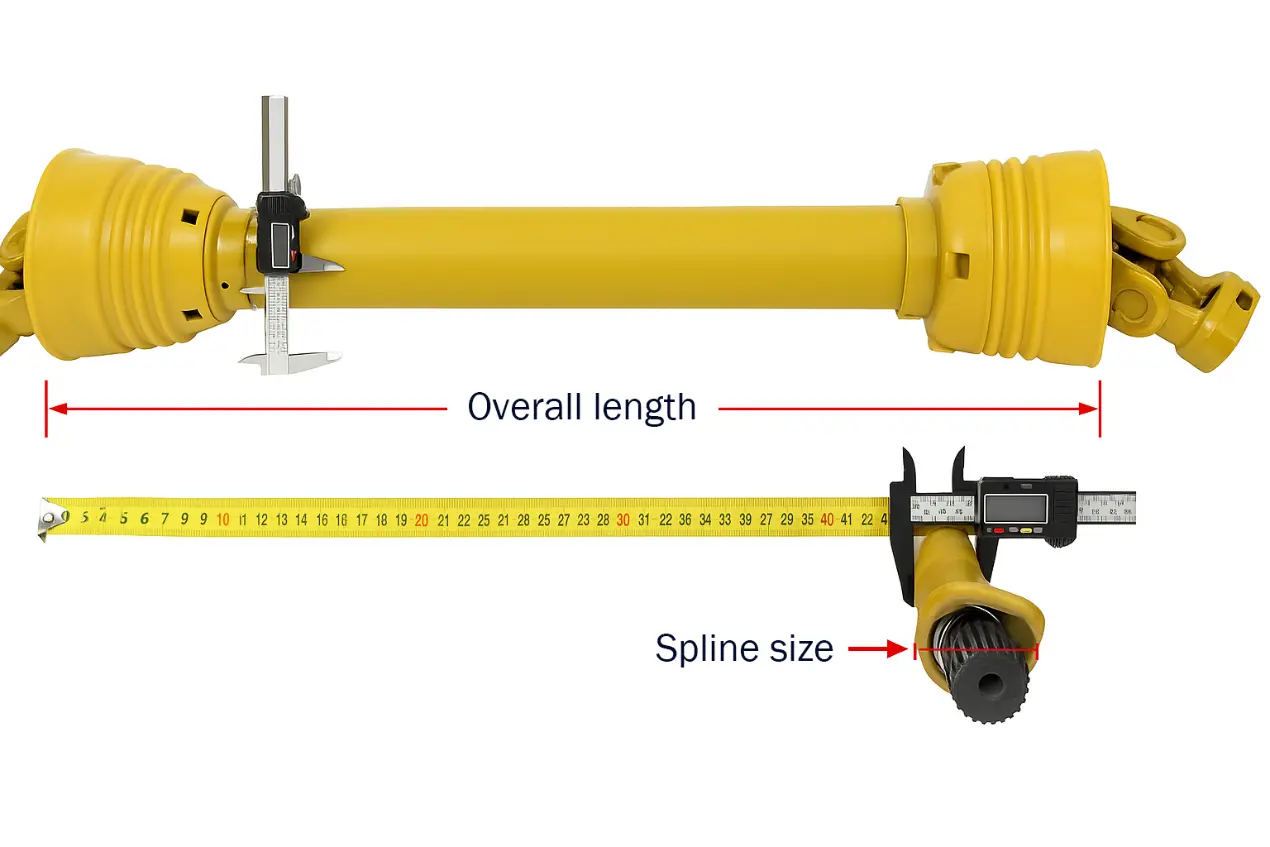

पीटीओ शाफ्ट को कैसे मापें

पीटीओ ड्राइव शाफ्ट को बदलने या अनुकूलित करने से पहले, सटीक माप महत्वपूर्ण है। गलत आकार स्थापना को प्रभावित करता है और खराब संचालन या उपकरण क्षति का कारण बन सकता है। हम मापने से पहले उपकरण से शाफ्ट को हटाने की सलाह देते हैं।

1. कुल लंबाई

  • पीछे की ओर मुड़ी हुई अवस्था में एक सिरे से दूसरे सिरे तक मापें।
  • यानी एक कांटे के बाहरी किनारे से दूसरे कांटे के बाहरी किनारे तक.
  • केवल म्यान की लंबाई न मापें - यह गलत है।

2. तख़्ता आकार (आउटपुट अंत कनेक्टर)

  • सामान्य तख़्ता विवरण: 1-3/8" 6 दांत, 1-3/8" 21 दांत, 1-3/4" 20 दांत, आदि।
  • तख़्ता के बाहरी व्यास को मापने के लिए कैलीपर का उपयोग करें।
  • तख़्ता दांतों की संख्या गिनें।
  • Raydafon कनेक्टर विभिन्न ब्रांडों के साथ आसान डॉकिंग के लिए कई अंतरराष्ट्रीय मानकों का समर्थन करते हैं।

3. पाइप व्यास प्रकार और संरचना

  • मध्य भाग आमतौर पर एक षट्कोणीय ट्यूब, स्टार ट्यूब या वर्गाकार ट्यूब होता है।
  • यह टॉर्क क्षमता और टेलीस्कोपिक रेंज निर्धारित करता है।
  • विपरीत पक्षों (हेक्सागोनल ट्यूबों के लिए समानांतर पक्ष, स्टार ट्यूबों के लिए दांतों के बीच की दूरी) के बीच की दूरी मापने के लिए वर्नियर कैलीपर का उपयोग करें।
  • कुल टेलीस्कोपिक स्ट्रोक रिकॉर्ड करें.

4. सुरक्षा सुरक्षा संरचना

  • पुष्टि करें कि आस्तीन पूरी है या नहीं।
  • शाफ्ट के दोनों सिरों पर एंटी-स्लिप रिंगों की जाँच करें।
  • इससे यह निर्धारित करने में मदद मिलती है कि ड्राइव शाफ्ट का उपयोग जारी रखा जा सकता है या नहीं।

यदि आप सुनिश्चित नहीं हैं कि माप कैसे करें, या माप त्रुटि के बारे में चिंतित हैं, तो एक फोटो लें और अपना डेटा रायडफ़ोन तकनीकी टीम को भेजें। हम आयाम ड्राइंग पुष्टिकरण, त्वरित मिलान अनुशंसाएँ, या कस्टम प्रोसेसिंग प्रदान करते हैं। आप सही चुनेंपीटीओ दस्ताऔर इंस्टालेशन के तुरंत बाद बिना किसी संशोधन के इसका उपयोग करें।हमसे संपर्क करेंनिःशुल्क आयाम पुष्टिकरण फॉर्म या अनुदेश वीडियो के लिए।

PTO shaft measurement

Raydafon के बारे में

Raydafon ट्रांसमिशन और हाइड्रोलिक तकनीक पर केंद्रित निर्माता है। हमने लंबे समय से कृषि उपकरण, औद्योगिक स्वचालन और नई ऊर्जा क्षेत्रों में सेवा प्रदान की है।

  • चीन में ट्रांसमिशन पार्ट्स के मुख्य औद्योगिक बेल्ट में स्थित है।
  • पूर्ण आपूर्ति श्रृंखला प्रणाली और स्वतंत्र प्रसंस्करण क्षमताएं।
  • एकीकृत कारखाना प्रणाली: अनुसंधान एवं विकास, कास्टिंग, फिनिशिंग, असेंबली और परीक्षण।
  • हम नींव के रूप में गुणवत्ता, मानदंड के रूप में वितरण और समर्थन के रूप में सेवा पर कायम हैं।
  • हम वैश्विक ग्राहकों के लिए स्थिर और विश्वसनीय बिजली पारेषण समाधान प्रदान करते हैं।

हमारी उत्पाद श्रृंखला

  • उच्च दक्षता वाले वर्म गियरबॉक्स
  • कॉम्पैक्ट और उच्च अनुपात ग्रहीय गियरबॉक्स
  • कृषि मशीनरी और इंजीनियरिंग उपकरणों के लिए हाइड्रोलिक सिलेंडर
  • मानक हिस्से और गैर-मानक अनुकूलन - हम तुरंत प्रतिक्रिया देते हैं और लचीले समाधान प्रदान करते हैं।

अनुप्रयोग एवं बाज़ार

  • बुआई और उर्वरक मशीनरी
  • मिश्रण उपकरण
  • फोटोवोल्टिक ट्रैकिंग सिस्टम
  • उठाने वाले प्लेटफार्म
  • दक्षिण पूर्व एशिया, दक्षिण अमेरिका, पूर्वी यूरोप, मध्य पूर्व और अन्य देशों में निर्यात किया जाता है।

प्रत्येक बैच फ़ैक्टरी निरीक्षण के कई दौर से गुजरता है: टॉर्क परीक्षण, सीलिंग परीक्षण, असेंबली टॉलरेंस निरीक्षण। प्रत्येक उत्पाद "स्थिर रूप से चलने और समय पर वितरित होने" के लिए बनाया गया है।

यदि आप एक विश्वसनीय चीनी गियरबॉक्स और हाइड्रोलिक पार्ट्स फैक्ट्री और आपूर्तिकर्ता की तलाश में हैं, तो रेडाफॉन एक ऐसा भागीदार है जिसे आप मिस नहीं कर सकते। हम चित्रों और नमूनों के साथ सहयोग पर चर्चा करने के लिए वैश्विक ग्राहकों का स्वागत करते हैं। हम ग्राहकों को प्रतिस्पर्धी कीमतों, पेशेवर तकनीक और निरंतर स्थिर डिलीवरी के साथ कुशल और टिकाऊ मैकेनिकल सिस्टम बनाने में मदद करते हैं।

Raydafon factory

उत्पादों
View as

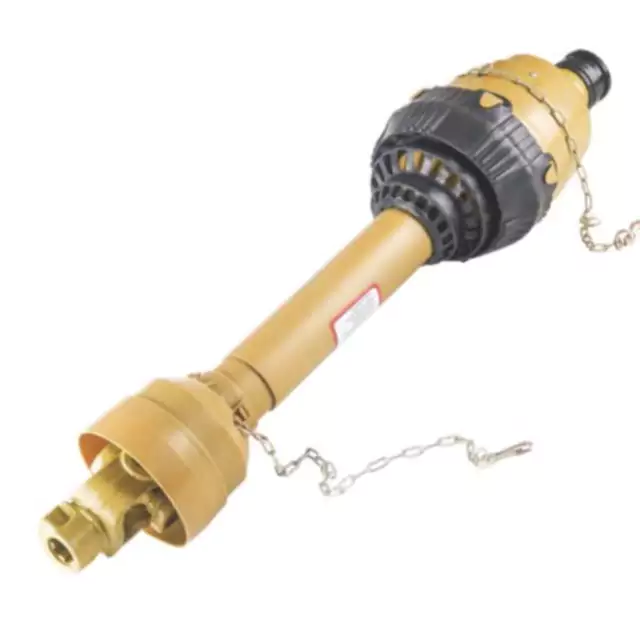

क्रोन राउंड बेलर्स के लिए पीटीओ दस्ता

क्रोन राउंड बेलर्स के लिए पीटीओ दस्ता

क्रोन राउंड बेलर पीटीओ शाफ्ट KR100/125/155/130/160, 1500/1800, 1500V/1250 MC और 1250/1550 को कवर करता है। आकार 4 मानक और आकार 4 सीवी विकल्प 1.375-6 स्पलाइन के साथ 1210 शाफ्ट का उपयोग करते हैं। आकार 6 सीवी 1500/1800 और चयनित 1250/1500 बिल्ड के लिए उपलब्ध है; 1500V/1250 MC 1.375-6 के साथ 2380 या 2480 CV का उपयोग करता है। क्लच विकल्पों में 1,000 N·m पर FT34, 1,000 N·m पर FT32, 1,450 N·m पर FT42, 1,050 या 1,500 N·m पर K64/2 कटआउट और 1,000 N·m पर FF1 शामिल हैं। सीवी आधार भाग संख्या CAT3/540 के लिए 71R4121UCW07000 और CAT4/540 के लिए 71R6121UCW07000, दोनों 1.375-6 हैं। बेलर मॉडल और मौजूदा शाफ्ट कॉन्फ़िगरेशन की पुष्टि के बाद MOQ, अनुकूलन और लीड समय प्रति ऑर्डर उद्धृत किया जाता है।

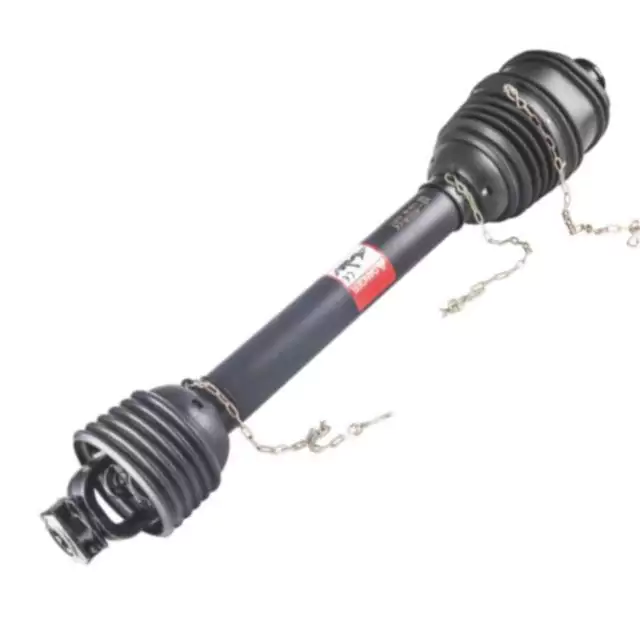

केस IH राउंड बेलर्स के लिए पीटीओ शाफ्ट

केस IH राउंड बेलर्स के लिए पीटीओ शाफ्ट

केस IH राउंड बेलर्स के लिए पीटीओ शाफ्ट - आरबी444, आरबी454, आरबी455ए, आरबी464, आरबी554 और आरबी564, प्लस आरबी454 सिलेज और आरबी454 रोटर कटर वेरिएंट को कवर करता है। घर्षण क्लच के साथ CAT4 और CAT5 निरंतर वेग ड्राइवलाइन; ट्रैक्टर के आधार पर इनपुट स्पलाइन 1.375-6 या 1.375-21; बिजली की आवश्यकता 40-100 एचपी (30-75 किलोवाट)। क्लच टॉर्क का संदर्भ 1,000 N·m (CAT3/S4) से 1,800 N·m (CAT4/S6) तक है। अपना बेलर मॉडल और ट्रैक्टर पीटीओ स्पलाइन भेजें - हम ड्राइवलाइन श्रेणी, क्लच टॉर्क और शाफ्ट की लंबाई की पुष्टि करते हैं, और 24 घंटों के भीतर फ़ैक्टरी कोटेशन लौटाते हैं।
न्यू हॉलैंड स्क्वायर बेलर्स 900 मॉडल के लिए पीटीओ शाफ्ट

न्यू हॉलैंड स्क्वायर बेलर्स 900 मॉडल के लिए पीटीओ शाफ्ट

न्यू हॉलैंड स्क्वायर बेलर्स 900 मॉडल के लिए यह पीटीओ शाफ्ट, जिसे रेडाफॉन द्वारा सावधानीपूर्वक बनाया गया है, न्यू हॉलैंड 900 श्रृंखला स्क्वायर बेलर्स के लिए डिज़ाइन किया गया है। यह ठोस लेमन ट्यूब संरचना को अपनाता है और आपके उपकरण के लिए सुचारू और कुशल पावर ट्रांसमिशन और सही फिट सुनिश्चित करने के लिए दोनों सिरों पर मानक 1-3/8" Z6 स्पलाइन इंटरफ़ेस से सुसज्जित है। चीन से एक पेशेवर निर्माता और विश्वसनीय आपूर्तिकर्ता के रूप में, हम आपको सुचारू बेलिंग संचालन सुनिश्चित करने के लिए उत्कृष्ट गुणवत्ता और प्रतिस्पर्धी मूल्य वाले उत्पाद प्रदान करने के लिए कारखाने से सीधे आपूर्ति करते हैं।

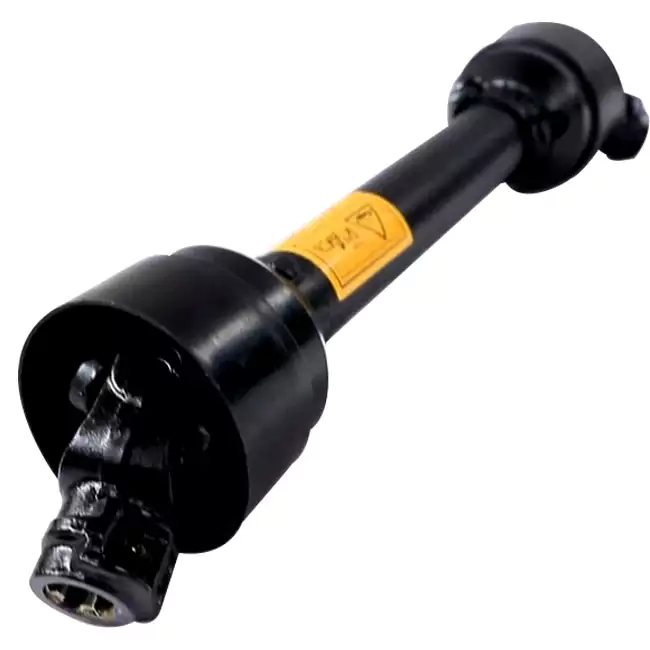

न्यू हॉलैंड बिगबेलर स्क्वायर बेलर्स 330 340 के लिए पीटीओ शाफ्ट

न्यू हॉलैंड बिगबेलर स्क्वायर बेलर्स 330 340 के लिए पीटीओ शाफ्ट

चीन में एक प्रसिद्ध निर्माता और आपूर्तिकर्ता के रूप में, रेडाफॉन ने न्यू हॉलैंड बिगबेलर स्क्वायर बेलर्स 330 340 के लिए इस पीटीओ शाफ्ट को सावधानीपूर्वक अपने कारखाने में बनाया है! इसमें उच्च शक्ति वाले 40Cr मिश्र धातु इस्पात शाफ्ट का उपयोग किया गया है, जिसमें डबल-सील्ड क्रॉस यूनिवर्सल जॉइंट, 3500Nm का टॉर्क लोड है, और यह 540/1000rpm स्पीड इंटरफ़ेस के साथ संगत है। उत्पाद न्यू हॉलैंड 330/340 बेलर के पावर इंटरफेस से सटीक रूप से मेल खाता है, और इंस्टॉलेशन सुविधाजनक और स्थिर है। एक सोर्स फैक्ट्री के रूप में, रेडाफॉन आपको किफायती मूल्य पर विश्वसनीय ट्रांसमिशन समाधान प्रदान करता है, जिससे बेलिंग ऑपरेशन अधिक कुशल हो जाता है!

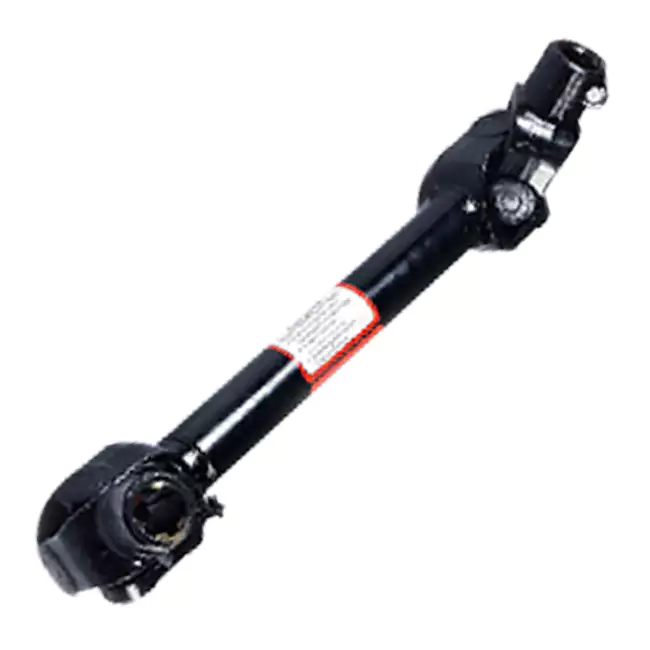

न्यू हॉलैंड डिस्कबाइन के लिए पीटीओ शाफ्ट

न्यू हॉलैंड डिस्कबाइन के लिए पीटीओ शाफ्ट

चीन में कृषि ट्रांसमिशन के क्षेत्र में गहराई से शामिल एक पेशेवर निर्माता के रूप में, रेडाफॉन ने न्यू हॉलैंड डिस्क मोवर डिस्कबाइन के लिए पीटीओ शाफ्ट को अनुकूलित किया। इसमें डबल-पंक्ति पतला रोलर बीयरिंग के साथ उच्च शक्ति वाले मिश्र धातु इस्पात शाफ्ट का उपयोग किया जाता है, जो 3200 एनएम टॉर्क ले जा सकता है और न्यू हॉलैंड की डिस्क मावर्स की पूरी श्रृंखला के पावर इंटरफेस के अनुकूल हो सकता है। इस उत्पाद की सतह को नैनो-सिरेमिक छिड़काव की तीन परतों से उपचारित किया जाता है, और संक्षारण प्रतिरोध पारंपरिक प्रक्रियाओं की तुलना में 60% अधिक है। क्योंकि इसकी आपूर्ति सीधे कारखाने द्वारा की जाती है, रेडाफॉन की कीमत यूरोपीय ब्रांडों की तुलना में 25% कम है, और यह गैर-मानक अनुकूलन सेवाएं भी प्रदान कर सकता है, जिससे खेतों के लिए घास काटने वाले उपकरणों को अपग्रेड करना एक लागत प्रभावी विकल्प बन जाता है।

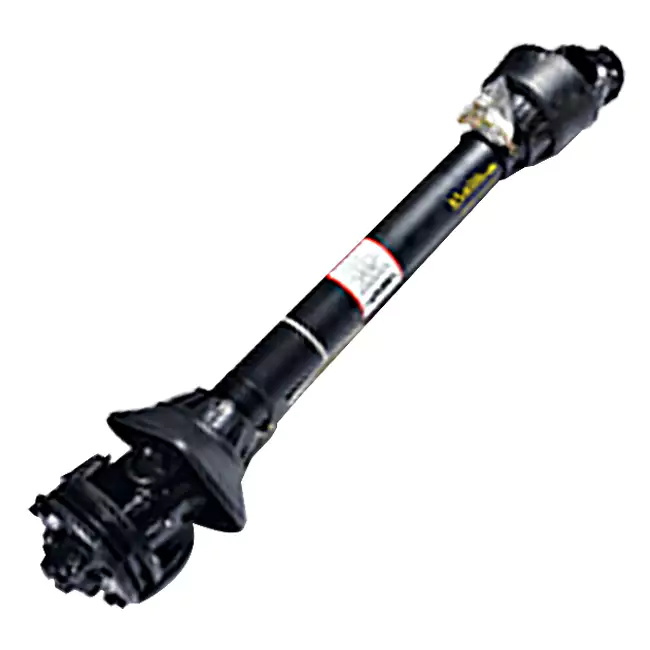

डिस्क घास काटने की मशीन 1340 के लिए स्लिप क्लच पीटीओ शाफ्ट

डिस्क घास काटने की मशीन 1340 के लिए स्लिप क्लच पीटीओ शाफ्ट

डिस्क मोवर 1340 / हेस्टन 1340 और 1345 के लिए थोक प्रतिस्थापन स्लिप क्लच पीटीओ शाफ्ट। 55एन डबल सीवी असेंबली ट्रैक्टर की तरफ 80-डिग्री सीवी जोड़ और डिस्कबाइन तरफ 50-डिग्री सीवी जोड़ को बदल देती है। ट्रैक्टर कनेक्शन आमतौर पर 1.375-21 है; कार्यान्वयन कनेक्शन 1.50" गोल क्लैंप है; निर्माण में 1-3/8" 6-स्पलाइन सिरों का उपयोग किया जाता है। डबल-प्लेट घर्षण क्लच 2,800 एनएम स्लिप टॉर्क पर सेट है और ओवरलोड के बाद फिर से जुड़ जाता है। भाग संख्या 14656849, 82-14656849 और 83-14656849 पूर्ण संयोजन, कार्यान्वयन भाग और ट्रैक्टर भाग के लिए सूचीबद्ध हैं। संगतता में हेस्टन 1340/1345, चुनिंदा केसआईएच 8312, मैसी फर्ग्यूसन पीटीडी 12 और न्यू आइडिया 5512 शामिल हैं। भाग संख्या और कनेक्शन आकार की पुष्टि के बाद MOQ, अनुकूलन और लीड समय प्रति ऑर्डर उद्धृत किया जाता है।
चीन में एक विश्वसनीय पीटीओ दस्ता निर्माता और आपूर्तिकर्ता के रूप में, हमारे उत्पादों ने सीई प्रमाणीकरण पारित कर दिया है। यदि आप गुणवत्तापूर्ण उत्पाद खरीदना चाहते हैं, तो कृपया हमसे संपर्क करें।
