रिंग गीयर

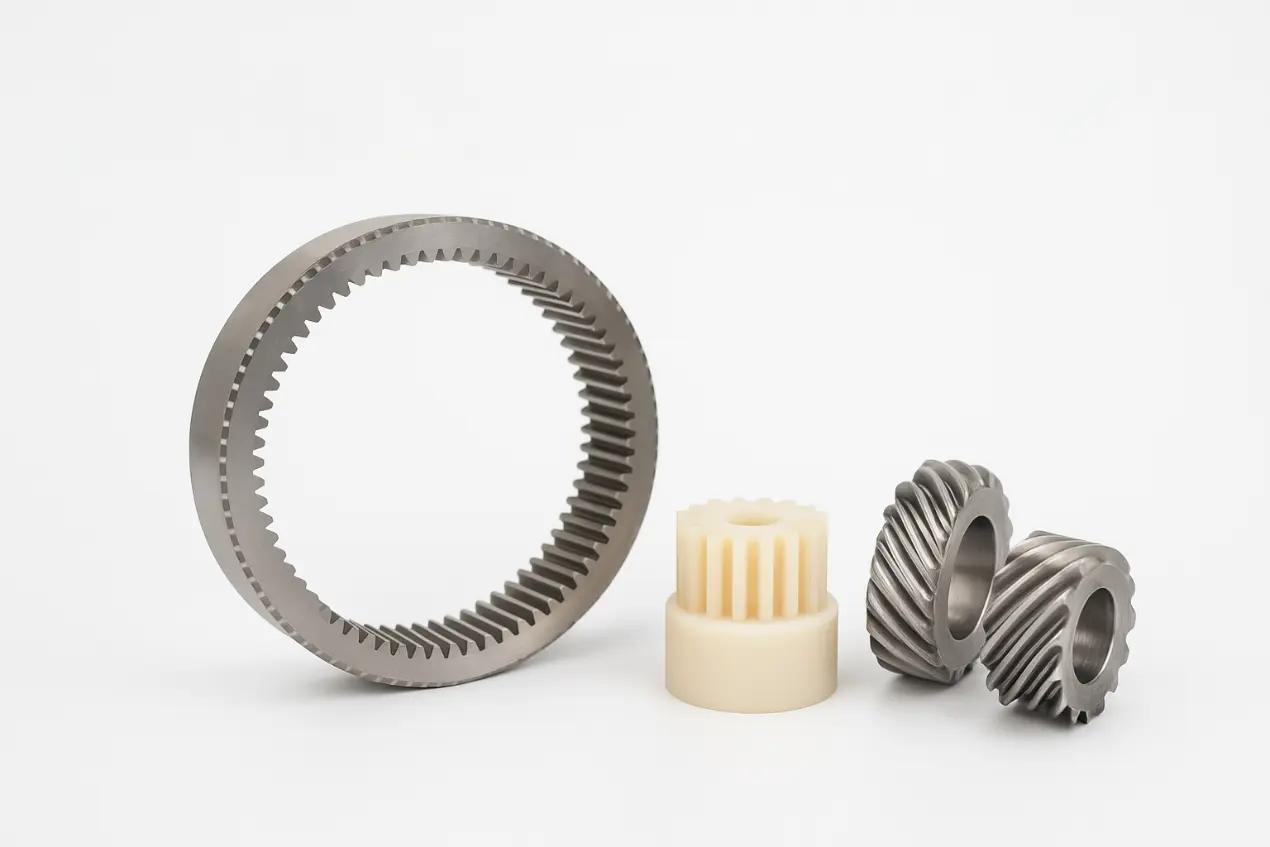

रायडफ़ोनरिंग गियर श्रृंखला में आंतरिक गियर रिंग, खंडित गियर रिंग, बड़े मॉड्यूलस हेवी-ड्यूटी गियर रिंग और अन्य प्रकार शामिल हैं, जिनका व्यापक रूप से स्लीविंग बियरिंग्स, पवन ऊर्जा यॉ सिस्टम, इंजीनियरिंग मशीनरी टर्नटेबल्स, हेवी-ड्यूटी ट्रांसमिशन डिवाइस और अन्य क्षेत्रों में उपयोग किया जाता है। चीन में एक पेशेवर निर्माता और कारखाने के रूप में, Raydafon आपकी पहली पसंद है!

हम मूल सामग्री के रूप में उच्च शक्ति वाले मिश्र धातु इस्पात का उपयोग करते हैं, जिसे सीएनसी गियर हॉबिंग, गियर पीसने और अन्य प्रसंस्करण प्रक्रियाओं के साथ जोड़ा जाता है ताकि यह सुनिश्चित किया जा सके कि दांत की सतह की फिनिश और मेशिंग सटीकता उद्योग मानकों को पूरा करती है। बड़े आकार के रिंग गियर के लिए, हम एक समर्पित हीट ट्रीटमेंट लाइन से लैस हैं, जो थकान शक्ति और पहनने के प्रतिरोध में सुधार के लिए पूर्ण-सर्कल कार्बराइजिंग या इंडक्शन शमन उपचार प्राप्त कर सकता है। सभी उत्पाद पूरी तरह से हमारे अपने कारखानों में उत्पादित होते हैं, और पिच त्रुटि और रेडियल रनआउट जैसे प्रमुख मापदंडों का पता तीन-समन्वय, गियर प्रोफ़ाइल मापने वाले उपकरणों और अन्य उपकरणों द्वारा लगाया जाता है ताकि ऑपरेशन के दौरान सुचारू असेंबली और कोई असामान्य शोर न हो।

वर्तमान में, Raydafon कीरिंग गीयरउत्पादों का व्यापक रूप से टॉवर क्रेन, शील्ड मशीनों, स्वचालित वर्कस्टेशन और अन्य उपकरणों में उपयोग किया गया है, और जर्मनी, ब्राजील, भारत और अन्य देशों में निर्यात किया गया है। स्थिर गुणवत्ता और समय पर डिलीवरी के साथ, हमने देश और विदेश में कई उपकरण निर्माताओं के साथ दीर्घकालिक सहयोग जीता है। चाहे आपको परीक्षण स्थापना या थोक खरीद के लिए नमूनों के एक छोटे बैच की आवश्यकता हो, Raydafon पेशेवर सेवाओं और उत्कृष्ट उत्पादों के साथ आपके प्रोजेक्ट के लिए ठोस समर्थन प्रदान कर सकता है। नमूनों या कोटेशन के लिए बेझिझक हमसे संपर्क करें, और हमारी तकनीकी टीम आपकी ड्राइंग आवश्यकताओं के आधार पर त्वरित प्रतिक्रिया और चयन सुझाव प्रदान करेगी।

रिंग गियर का आकार कैसे मापें

कई ग्राहकों को अक्सर यह नहीं पता होता है कि रिंग गियर (गियर रिंग) को बदलते या अनुकूलित करते समय माप कहाँ से शुरू करें। दरअसल, यह काम जटिल नहीं है. जब तक आप कुछ प्रमुख आकार मापदंडों में महारत हासिल कर लेते हैं, तब तक आप यह निर्धारित कर सकते हैं कि यह उपकरण की आवश्यकताओं से मेल खाता है या नहीं।

सबसे पहले बाहरी व्यास को देखें.

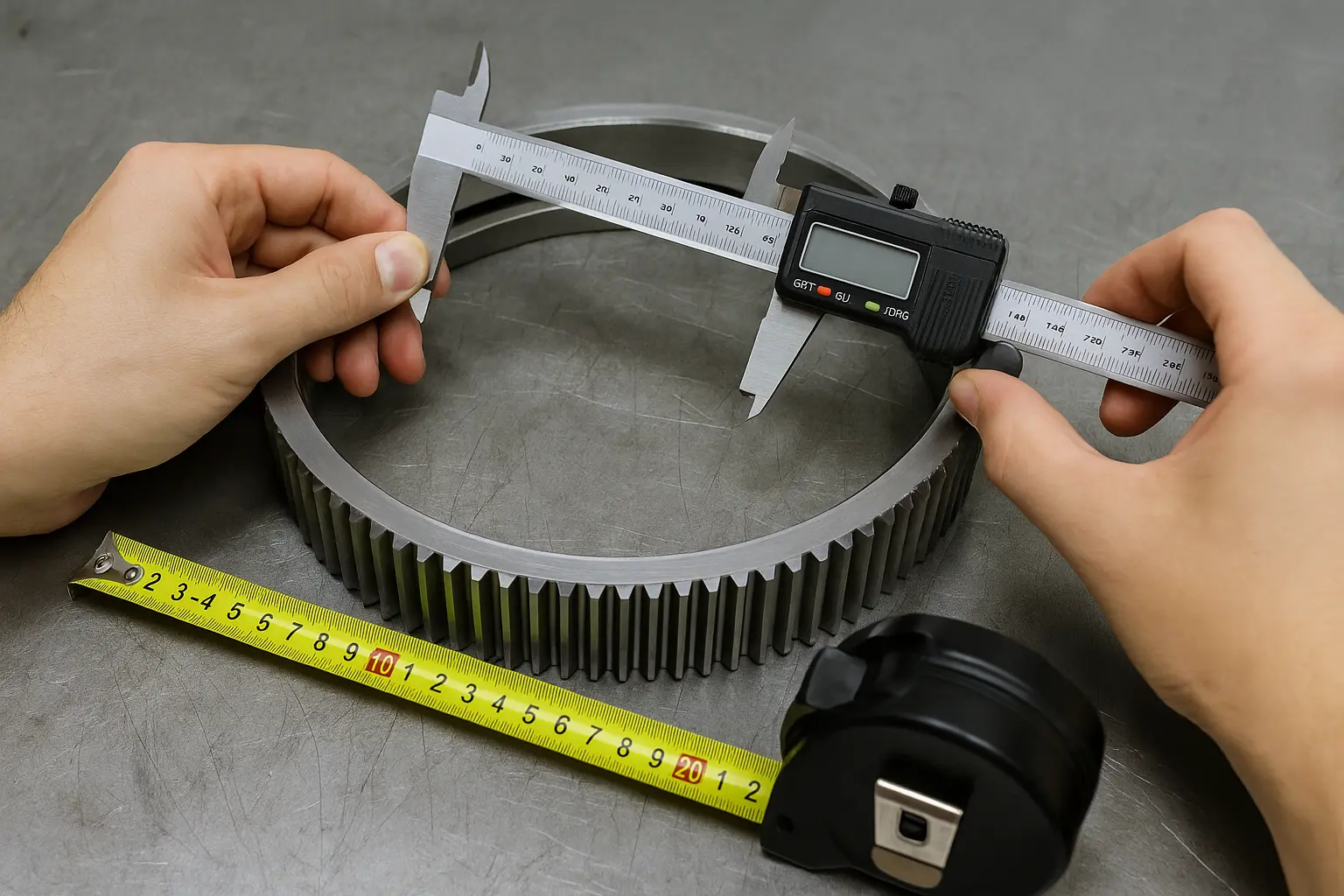

गियर रिंग के सबसे बाहरी किनारे से सबसे बाहरी किनारे, जो तथाकथित "बाहरी व्यास" है, की दूरी मापने के लिए कैलीपर का उपयोग करें। यह मान समग्र संरचना में गियर रिंग द्वारा व्याप्त स्थान को निर्धारित करता है। यह बहुत बड़ा या बहुत छोटा नहीं हो सकता है, और इसे आपके मूल उपकरण की स्थिति में फिट होना चाहिए।

दूसरा आंतरिक व्यास है.

यह गियर रिंग के मध्य में गोलाकार छेद का व्यास है। कुछ ग्राहक इसे "शाफ्ट होल" कहते हैं। यह आकार आपके उपकरण पर स्थापना स्थिति में शाफ्ट या फ्लैंज के साथ पूरी तरह से सुसंगत होना चाहिए, अन्यथा यह फिट नहीं होगा या ढीला हो जाएगा।

इसके बाद दांतों की संख्या आती है।

बस एक-एक करके दांत गिनें, यह जटिल नहीं है। यह मान गियर ट्रांसमिशन के आनुपातिक संबंध को प्रभावित करेगा। यदि यह मिलान वाले सूर्य गियर और ग्रहीय गियर के अनुरूप नहीं है, तो उपकरण सामान्य रूप से काम नहीं करेगा।

मॉड्यूल भी महत्वपूर्ण है.

मॉड्यूल प्रत्येक दांत का आकार है, जो दांतों के बीच की दूरी से संबंधित है। इसकी गणना सूत्र का उपयोग करके की जा सकती है: मॉड्यूल = बाहरी व्यास ÷ (दांतों की संख्या + 2)। यदि आप निश्चित नहीं हैं, तो आप हमें दांतों की संख्या और बाहरी व्यास बता सकते हैं, और हम गणना करने में आपकी सहायता करेंगे।

दाँत की चौड़ाई और दाँत का कोण भी होते हैं।

कुछ उपकरण शोर और भार के प्रति संवेदनशील होते हैं, इसलिए आपको दांतों की चौड़ाई (दांतों की मोटाई) और दबाव कोण (दांतों का झुकाव, आम तौर पर 20 डिग्री) पर विचार करने की आवश्यकता होती है। ये जाल की चिकनाई को प्रभावित करते हैं और जीवन से भी संबंधित हैं।

यदिरिंग गीयरइसमें पेंच छेद हैं, छेद के बीच की दूरी और धागे की विशिष्टताओं को मापना याद रखें।

कुछ रिंग गियर्स में फिक्सिंग के लिए स्क्रू होल होते हैं। छिद्रों के आकार, संख्या और व्यवस्था चक्र (पीसीडी) को मापें और उन्हें हमें भेजें, ताकि हम तुरंत पुष्टि कर सकें कि क्या यह सार्वभौमिक है या क्या मोल्ड को संशोधित करने की आवश्यकता है।

रेडाफॉन रिंग गियर क्यों चुनें?

रेडाफॉन के रिंग गियर को चुनना अनिवार्य रूप से एक विश्वसनीय, उच्च परिशुद्धता ट्रांसमिशन समाधान चुनना है जो दीर्घकालिक लोड परीक्षणों का सामना कर सकता है। Raydafon विभिन्न सटीक गियर के निर्माण में माहिर है। एक परिपक्व उत्पादन प्रणाली और विवरणों के अत्यधिक नियंत्रण के साथ, हमारे रिंग गियर उत्पाद न केवल स्थिर गुणवत्ता के हैं, बल्कि उनमें अच्छी बहुमुखी प्रतिभा और अनुकूलता भी है। इनका व्यापक रूप से मुख्य ट्रांसमिशन संरचनाओं जैसे पवन ऊर्जा गति बढ़ाने वाले, ग्रहीय रिड्यूसर और इंजीनियरिंग मशीनरी ड्राइव सिस्टम में उपयोग किया जाता है।

हमारा रिंग गियर कार्बोराइज्ड मिश्र धातु इस्पात, उच्च शक्ति वाले कास्ट स्टील या अनुकूलित स्टेनलेस स्टील सामग्री से बना है, और उपयोग परिदृश्य के अनुसार सटीक जाली और गर्मी उपचारित है। दाँत की सतह की कठोरता HRC60 तक पहुँच सकती है। प्रौद्योगिकी के संदर्भ में, हम सीएनसी हॉबिंग, टूथ प्रोफाइल ट्रिमिंग और रिंग गियर इनर डायमीटर लैपिंग जैसे कई सटीक प्रसंस्करण लिंक का उपयोग करते हैं, और गियर माप केंद्र का उपयोग टूथ दिशा त्रुटि और रेडियल रनआउट जैसे प्रमुख आयामों का पूरी तरह से निरीक्षण करने के लिए करते हैं ताकि यह सुनिश्चित किया जा सके कि प्रत्येक उत्पाद ग्रहीय वाहक और गियर शाफ्ट के साथ उच्च मिलान और हस्तक्षेप-मुक्त संचालन प्राप्त कर सके।

रायडफ़ोन अच्छी तरह से जानता है कि रिंग गियर उत्पादों के लिए विभिन्न उद्योगों की अलग-अलग आवश्यकताएं होती हैं, इसलिए हम विभिन्न प्रकार की विशिष्टताओं और गैर-मानक अनुकूलन सेवाएं प्रदान करते हैं। बड़े मॉड्यूलस हेवी-ड्यूटी रिंग गियर से लेकर छोटे मॉड्यूलस उच्च-सटीक रिंग गियर तक, हम मांग पर उत्पादन कर सकते हैं और ड्राइंग की पुष्टि होने के 10 कार्य दिवसों के भीतर नमूने वितरित कर सकते हैं। साथ ही, हमारा रिंग गियर आंतरिक और बाहरी गियर संरचनाओं का भी समर्थन करता है, जो विभिन्न कामकाजी परिस्थितियों जैसे पवन ऊर्जा यॉ तंत्र, स्वचालित ट्रांसमिशन बक्से और मैकेनिकल स्लीविंग डिवाइस की संरचनात्मक आवश्यकताओं को पूरा कर सकता है।

रेडाफॉन न केवल रिंग गियर का उत्पादन करता है, बल्कि प्लास्टिक गियर, बेवेल गियर, स्क्रू गियर आदि सहित एक संपूर्ण प्रिसिजन गियर उत्पाद लाइन भी रखता है। चाहे वह एक ग्राहक हो जो शांत और हल्के कार्यालय उपकरण का पीछा करता है, या एक औद्योगिक ग्राहक जिसे हेवी-ड्यूटी और पहनने-प्रतिरोधी की आवश्यकता होती है, हम एक-स्टॉप समाधान प्रदान कर सकते हैं। रेडाफॉन को चुनने का मतलब एक ऐसे तकनीकी निर्माता को चुनना है जो वास्तव में गियर को समझता है, लागत को नियंत्रित करता है और गुणवत्ता से समझौता नहीं करता है। यदि आपके पास रिंग गियर के अनुप्रयोग के बारे में तकनीकी प्रश्न हैं, या आप उच्च परिशुद्धता वाले रिंग गियर की तलाश कर रहे हैं जो एक निश्चित डिवाइस के लिए उपयुक्त हैं, तो कृपया बेझिझक हमारी तकनीकी टीम से संपर्क करें। Raydafon आपके ट्रांसमिशन सिस्टम के लिए एक स्थिर और विश्वसनीय "पावर क्लोज्ड लूप" प्रदान करेगा।
