Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

रायडाफॉन/हाइड्रोलिक डिवीजन

ओईएम सप्लाई, आफ्टरमार्केट रिप्लेसमेंट और फील्ड रिपेयर के लिए फोर्कलिफ्ट हाइड्रोलिक सिलेंडर निर्माता

Raydafon इलेक्ट्रिक फोर्कलिफ्ट, आंतरिक दहन फोर्कलिफ्ट, स्टेकर और गोदाम उपकरण के लिए फोर्कलिफ्ट हाइड्रोलिक सिलेंडर का उत्पादन करता है। प्रत्येक इकाई को पुष्टि किए गए बोर, स्ट्रोक, रॉड व्यास और कनेक्शन अंत शैली के अनुसार बनाया गया है, फिर असेंबली लाइन छोड़ने से पहले दबाव-परीक्षण किया जाता है, ताकि यह समायोजन के बिना सीधे ट्रक पर जा सके।

हम संपूर्ण-मशीन कारखानों, हाइड्रोलिक सिस्टम इंटीग्रेटर्स, क्षेत्रीय भागों के डीलरों और टर्मिनल उपकरणों के लिए जिम्मेदार सेवा इकाइयों की आपूर्ति करते हैं। यूरोप, दक्षिण पूर्व एशिया और दक्षिण अमेरिका में सिलेंडरों का निर्यात किया जाता है, जो मूल उपकरण और बाद की बाजार प्रतिस्थापन मांग दोनों को कवर करता है।

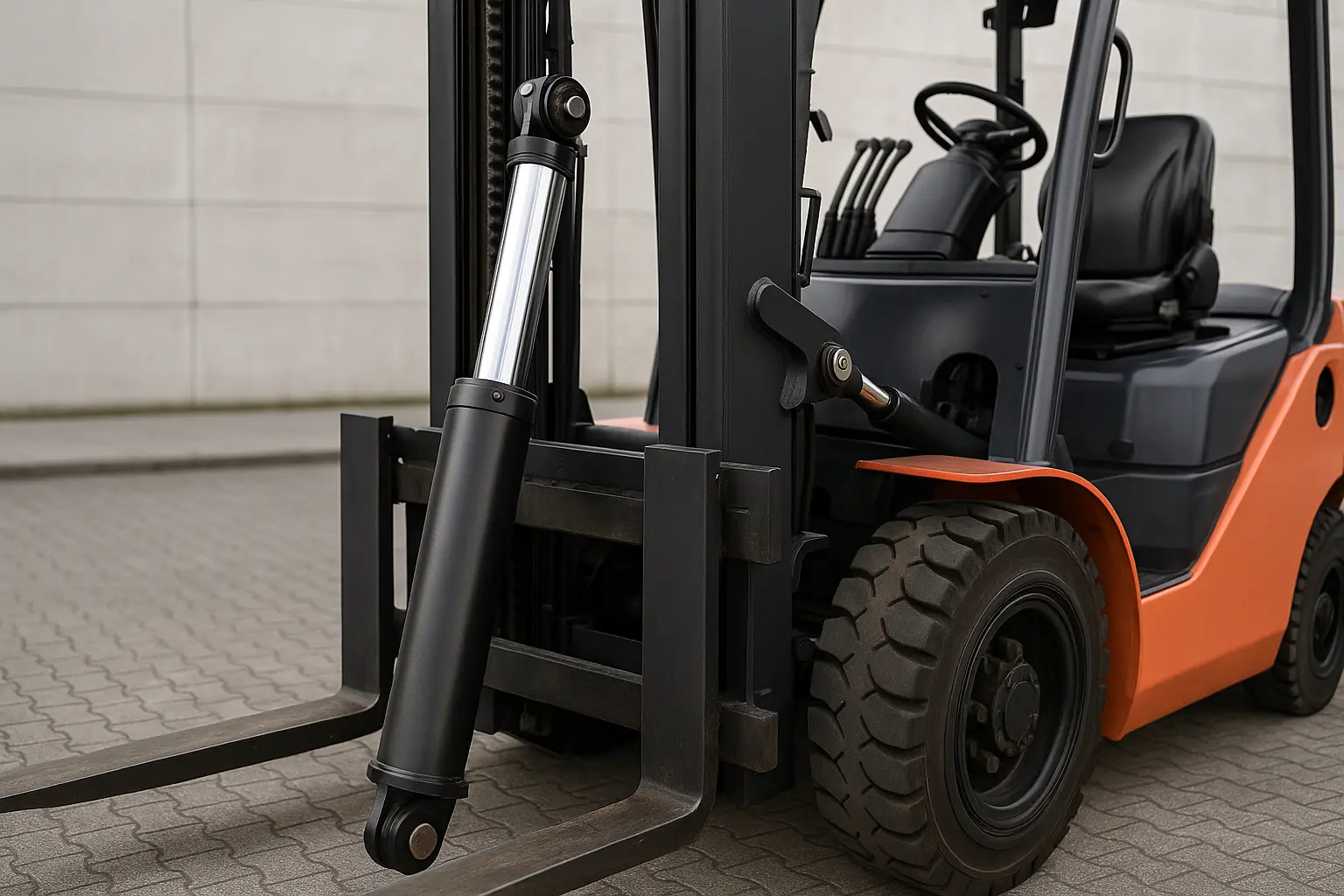

Forklift hydraulic cylinder manufactured by Raydafon
फोर्कलिफ्ट हाइड्रोलिक सिलेंडरों को सीएनसी-मशीनीकृत कुंजी आयामों के साथ उत्पादित किया जाता है, एक नियंत्रित प्रक्रिया में सील किया जाता है, फिर भेजने से पहले दबाव-परीक्षण किया जाता है।
1.5-18 टीफोर्कलिफ्ट टन भार कवरेज
7-14 एमपीएकार्य दबाव सीमा
उठाना/झुकानामानक फ़ंक्शन प्रकार
सीएनसीमुख्य आयाम नियंत्रण
OEM/ODMड्राइंग-आधारित अनुकूलन
01

झुकाव, लिफ्ट और साइड-शिफ्ट तंत्र के लिए फोर्कलिफ्ट हाइड्रोलिक सिलेंडर आपूर्ति

विभिन्न फोर्कलिफ्ट फ़ंक्शन सिलेंडर पर अलग-अलग मांग रखते हैं। टिल्ट सिलेंडर, लिफ्ट सिलेंडर और साइड-शिफ्ट सिलेंडर विनिमेय नहीं हैं - प्रत्येक को अपने स्वयं के बोर, स्ट्रोक, रॉड अनुपात और उसके द्वारा संचालित मस्तूल और गाड़ी के अनुरूप बढ़ते ज्यामिति की आवश्यकता होती है।

  • कांटे और मस्तूल कोण नियंत्रण के लिए सिलेंडरों को झुकाएं
  • मस्तूल को ऊपर उठाने और नीचे करने के लिए सिलेंडर उठाएं
  • साइड-शिफ्ट तंत्र सिलेंडर
  • इलेक्ट्रिक फोर्कलिफ्ट हाइड्रोलिक पैकेज
  • आंतरिक दहन फोर्कलिफ्ट सिलेंडर
  • स्टेकर और गोदाम प्रबंधन उपकरण
  • ड्राइंग पर कस्टम बोर और स्ट्रोक
  • मौजूदा पार्ट नंबरों के लिए प्रतिस्थापन

सही सिलेंडर क्या निर्धारित करता है

  • टन भार1.5 टन से 18 टन के फोर्कलिफ्ट के लिए अलग-अलग बोर आकार और दीवार की मोटाई की आवश्यकता होती है।
  • समारोहझुकाव, लिफ्ट और साइड-शिफ्ट कर्तव्य अलग-अलग लोड दिशा और कर्तव्य चक्र उत्पन्न करते हैं।
  • बढ़तेआगे और पीछे के पिन, फ्लैंज या कवेलिस कनेक्शन को मस्तूल और फ्रेम से मेल खाना चाहिए।
  • पर्यावरणधूल, नमी और बार-बार संचालन के लिए उपयुक्त रॉड फ़िनिश और सील ग्रेड की आवश्यकता होती है।

मुख्य घटक उच्च शक्ति वाले मिश्र धातु इस्पात से बने होते हैं, जिसमें जंग और पहनने के प्रतिरोध के लिए रॉड की सतह को इलेक्ट्रोप्लेटेड या हार्ड-क्रोम से उपचारित किया जाता है। परिणाम न केवल स्थापना के बाद पहले सप्ताह के दौरान, बल्कि लगातार दैनिक संचालन के तहत सुचारू गति, तेज प्रतिक्रिया और स्थिर सीलिंग है।

02

फोर्कलिफ्ट हाइड्रोलिक सिलेंडर का पुनर्निर्माण कैसे करें

फोर्कलिफ्ट हाइड्रोलिक सिलेंडर का पुनर्निर्माण केवल अंत टोपी को खोलने और रबर की अंगूठी को बदलने का मामला नहीं है। इस प्रक्रिया में पाँच चरण हैं और हर एक महत्वपूर्ण है - एक कदम छोड़ें और सेवा में वापस जाने के कुछ दिनों के भीतर इकाई फिर से लीक हो जाएगी।

  1. दबाव कम करें और सिलेंडर को हटा दें सिस्टम का दबाव छोड़ें, हाइड्रोलिक लाइनों को डिस्कनेक्ट करें और सिलेंडर को ट्रक से हटा दें। अंतिम कवर बोल्ट को रिंच से ढीला करें और पिस्टन रॉड असेंबली को धीरे-धीरे बाहर खींचें, ध्यान रखें कि सिलेंडर बोर को खरोंच न लगे। यदि अंदर बहुत अधिक तेल है, तो आगे बढ़ने से पहले उसे छान लें और साफ कर लें।
  2. हटाए गए प्रत्येक घटक का निरीक्षण करें पिस्टन, रॉड और सील रिंगों में विकृति, टूट-फूट, किनारों की हानि या जंग के लिए एक-एक करके जाँच करें। एक भी घिसाव का निशान रिसाव का स्रोत हो सकता है, इसलिए बारीकी से निरीक्षण करना न छोड़ें।
  3. सभी पुरानी या क्षतिग्रस्त सीलें बदलें फिटिंग से पहले विशिष्टता की पुष्टि करें. कुछ सिलेंडर संयुक्त सील का उपयोग करते हैं, और उन्हें गलत दिशा में स्थापित करने से तत्काल विफलता हो सकती है, भले ही बाकी पुनर्निर्माण कितनी अच्छी तरह से किया गया हो।
  4. मूल क्रम में पुन: संयोजित करें पिस्टन रॉड को धीरे से स्थापित करें और केंद्र अक्ष को पूरी तरह संरेखित रखें। यदि रॉड ठीक से केन्द्रित नहीं है, तो सही ढंग से बनाया गया सिलेंडर भी ऑपरेशन के कुछ दिनों के भीतर लीक हो जाएगा।
  5. रीफिटिंग से पहले दबाव परीक्षण इकट्ठे सिलेंडर को दबाव परीक्षण उपकरण पर लगाएं और आंतरिक रिसाव या जाम होने की जांच करें। परीक्षण में सफल होने के बाद ही इसे वापस फोर्कलिफ्ट पर स्थापित किया जाना चाहिए।

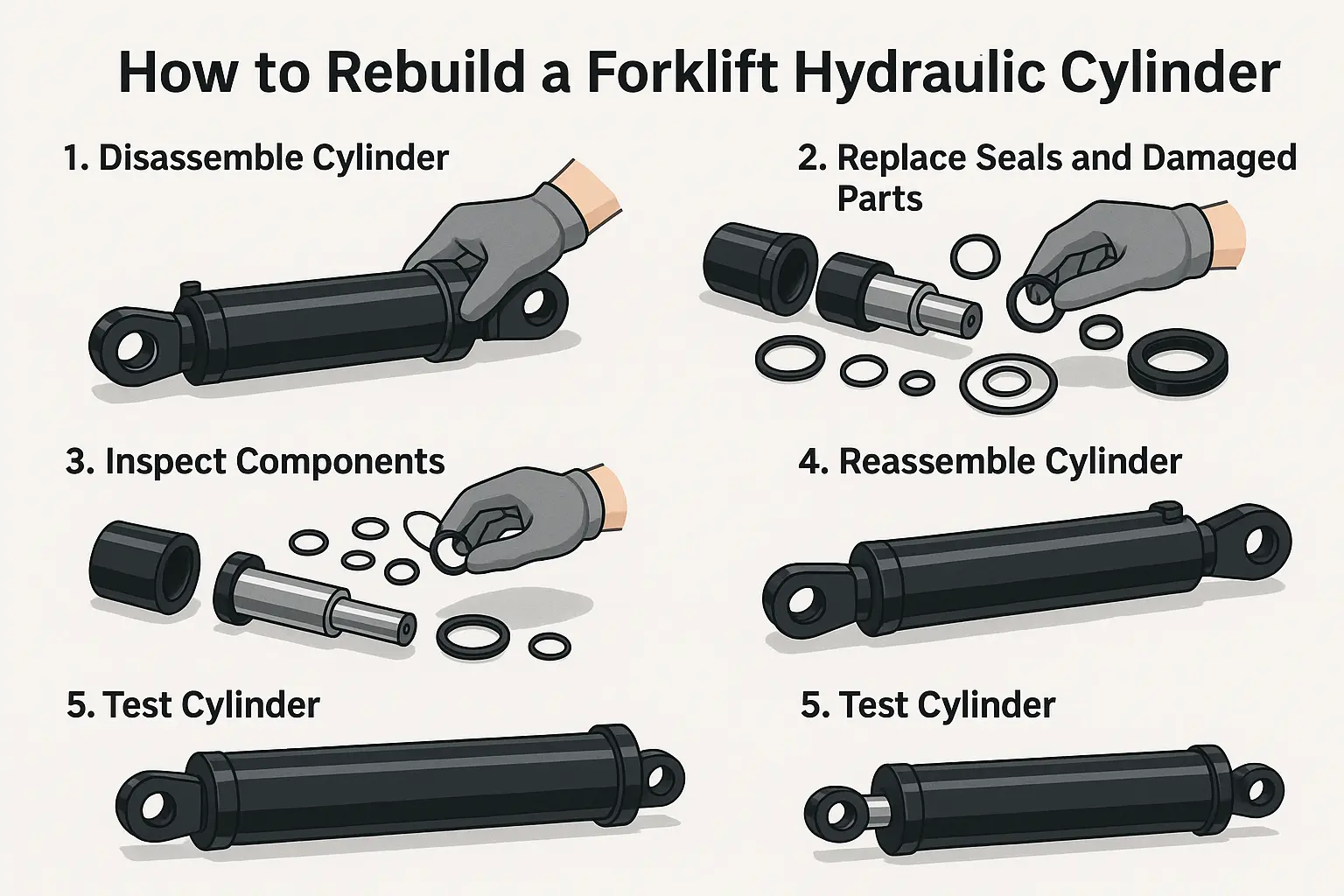

Forklift hydraulic cylinder rebuild process
अधिकांश पुनर्निर्माण की सफलता के लिए निरीक्षण, सील प्रतिस्थापन और सही पुन: संयोजन जिम्मेदार है - दबाव परीक्षण इसकी पुष्टि करता है।

जब पुनर्निर्माण करना इसके लायक नहीं है

यदि पिस्टन रॉड मुड़ी हुई है या सिलेंडर का बोर गंभीर रूप से क्षतिग्रस्त है, तो पुनर्निर्माण नहीं हो पाएगा। प्रतिस्थापन अधिक किफायती मार्ग है. रेडाफॉन फुल-रेंज फोर्कलिफ्ट हाइड्रोलिक सिलेंडर और पार्ट्स, साथ ही अनुरोध पर मरम्मत किट की आपूर्ति करता है - फोर्कलिफ्ट मरम्मत करने वालों और उपकरण इंजीनियरों के लिए उपयुक्त, जिन्हें उसी दिन ट्रक को सेवा में वापस लाने की आवश्यकता होती है।

03

फोर्कलिफ्ट से हाइड्रोलिक सिलेंडर कैसे निकालें

हटाने का क्रम और हैंडलिंग विवरण यह निर्धारित करते हैं कि काम में बीस मिनट लगेंगे या आसपास के घटकों को नुकसान होगा। नीचे दिए गए चार चरण मानक प्रक्रिया हैं जिनका पालन हमारे सेवा भागीदार करते हैं।

दबाव रहित हों फोर्कलिफ्ट को बंद करें और हाइड्रोलिक सिस्टम को स्वाभाविक रूप से दबाव कम होने दें। किसी भी कनेक्शन को छूने से पहले यह सुनिश्चित करने के लिए कई मिनट तक प्रतीक्षा करें कि सारा दबाव खत्म हो गया है।
तेल लाइनों को डिस्कनेक्ट करें अवशिष्ट तेल को पकड़ने के लिए जोड़ को कपड़े से लपेटें, सिलेंडर से उच्च दबाव वाली नली को हटा दें, और उस पर निशान लगाएं ताकि इसे सही स्थिति में फिर से जोड़ा जा सके।
फिक्सिंग पिन या बोल्ट हटा दें सिलेंडर आम तौर पर सामने और पीछे के पिन द्वारा मस्तूल या फ्रेम से जुड़ा होता है। पिन की स्थिति का पता लगाएं, पहले किसी भी रिटेनिंग रिंग को हटा दें, फिर पिन को बाहर निकालें या बोल्ट को हटा दें।
सिलेंडर को बाहर उठाएं सिलेंडर का शरीर भारी है। दो लोगों या स्लिंग का उपयोग करें, आसपास की संरचना से टकराने से बचें, और सिलेंडर का मुंह ऊपर की ओर रखें ताकि अवशिष्ट तेल बाहर न गिरे।

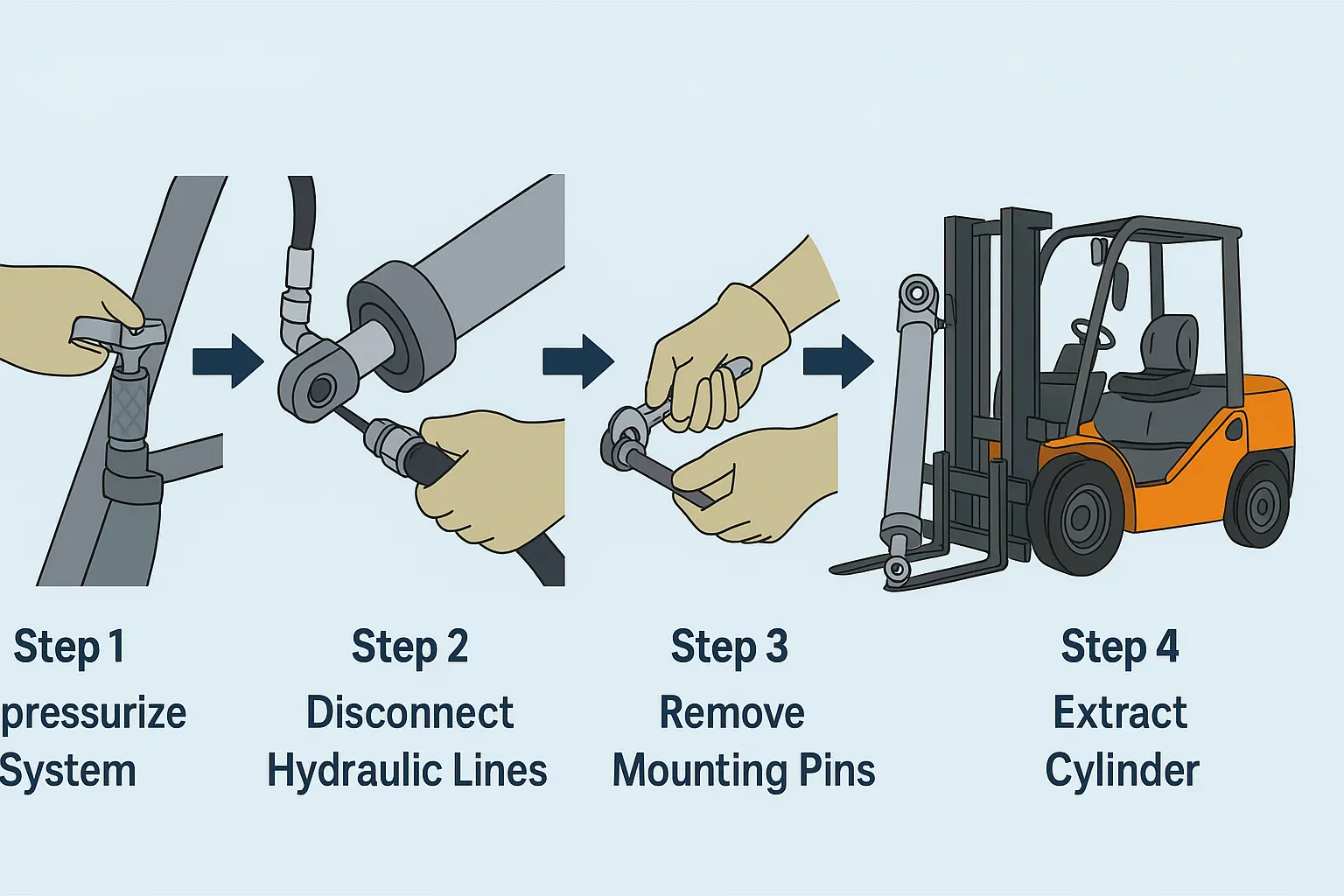

Removing a hydraulic cylinder from a forklift
एक बार हटा दिए जाने पर, धूल को बाहर रखने और भंडारण या परिवहन के दौरान जंग को रोकने के लिए तेल बंदरगाह को तुरंत सील कर दें।

ट्रक से सिलेंडर उतरने के बाद, तेल पोर्ट को तुरंत सील कर दें। Raydafon फोर्कलिफ्ट मॉडल की एक विस्तृत श्रृंखला से मेल खाने वाले हाइड्रोलिक सिलेंडर उत्पादों और सील किटों की आपूर्ति करता है, ताकि उपयोगकर्ता कस्टम भागों पर प्रतीक्षा करने के बजाय उपकरण संचालन को जल्दी से बहाल कर सकें।

04

हम किसे आपूर्ति करते हैं

चैनल 01

फोर्कलिफ्ट निर्माता

विशेष फोर्कलिफ्ट और हाई-एंड कॉन्फ़िगरेशन सहित मशीन ड्राइंग और तकनीकी आवश्यकताओं के अनुरूप OEM और ODM विकास।

चैनल 02

हाइड्रोलिक सिस्टम इंटीग्रेटर्स

ड्राइंग पुष्टिकरण, नमूना समीक्षा और डिलीवरी शेड्यूलिंग के साथ सिलेंडर की आपूर्ति हाइड्रोलिक पैकेज डिजाइन से मेल खाती है।

चैनल 03

सेवा और रखरखाव इकाइयाँ

टर्मिनल उपकरण रखरखाव के लिए प्रतिस्थापन सिलेंडर और मरम्मत किट, अल्प-सूचना आवश्यकताओं के लिए त्वरित प्रतिक्रिया के साथ।

05

Raydafon के बारे में

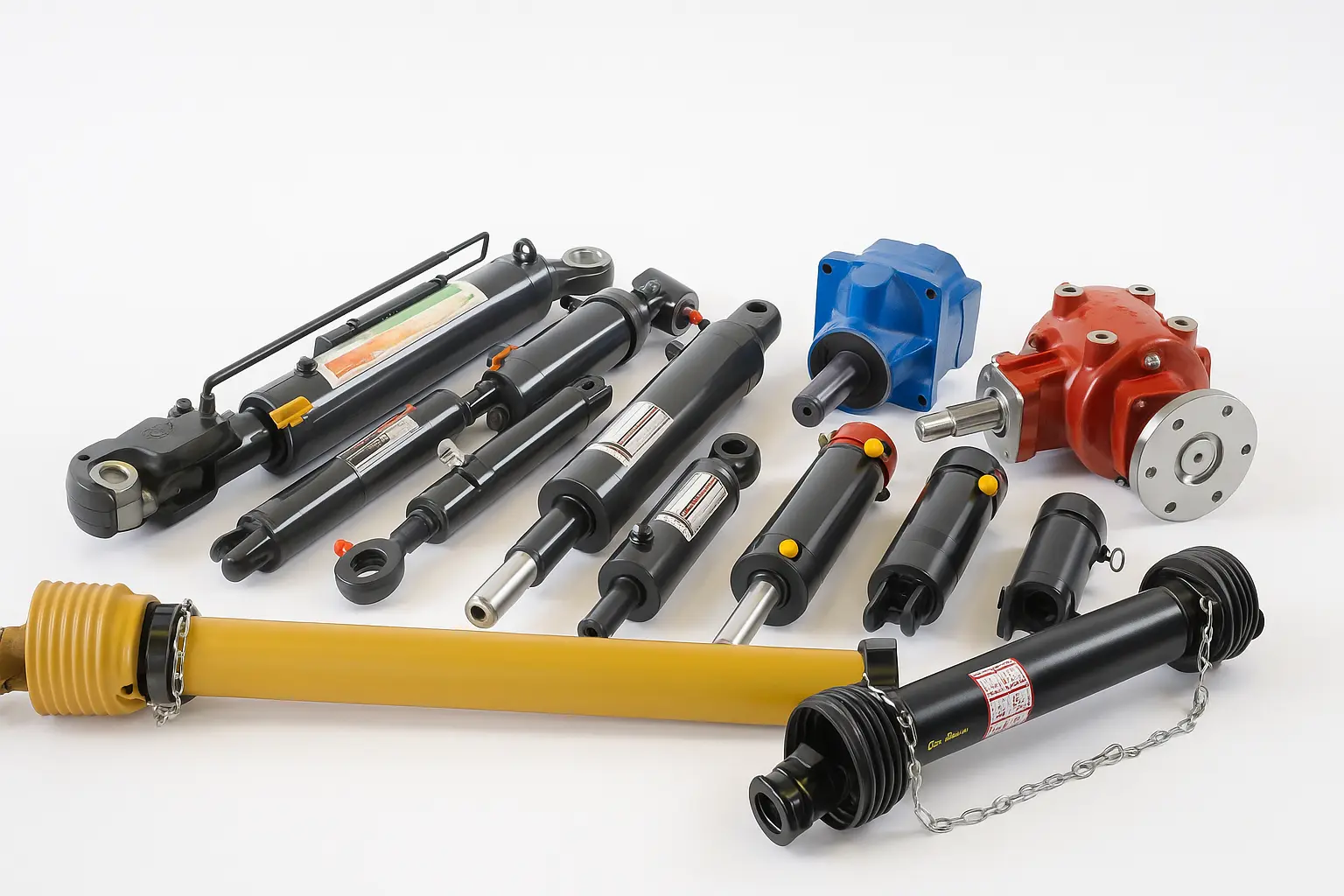

Raydafon hydraulic cylinder factory
रेडाफॉन फोर्कलिफ्ट, मोबाइल क्रेन, कचरा ट्रक, हवाई कार्य वाहन और अन्य विशेष वाहनों के लिए हाइड्रोलिक सिलेंडर बनाती है।

Raydafon हाइड्रोलिक और ट्रांसमिशन सिस्टम समाधान पर केंद्रित निर्माता है। हम प्रचारात्मक भाषा पर भरोसा नहीं करते हैं - हम लगातार उत्पाद बनाते हैं और विश्वसनीय गुणवत्ता से कारोबार आगे बढ़ाते हैं। वर्षों से हमने व्यापक मॉडल रेंज और निर्माण मशीनरी और विशेष वाहन अनुप्रयोगों के लिए लचीले अनुकूलन के साथ हाइड्रोलिक सिलेंडर के विकास और उत्पादन पर ध्यान केंद्रित किया है।

फोर्कलिफ्ट हाइड्रोलिक सिलेंडरों से परे, हमारी उत्पाद श्रृंखला में मोबाइल क्रेन हाइड्रोलिक सिलेंडर, कचरा ट्रक हाइड्रोलिक सिलेंडर और हवाई कार्य वाहन हाइड्रोलिक सिलेंडर शामिल हैं, सभी उच्च दबाव, उच्च आवृत्ति वाली कामकाजी परिस्थितियों में स्थिर रूप से संचालित करने के लिए उच्च शक्ति सामग्री और सटीक प्रसंस्करण का उपयोग करते हैं।

हाइड्रोलिक सिलेंडरों के साथ-साथ, रेडाफॉन संपूर्ण विद्युत पारेषण उत्पाद श्रृंखला की आपूर्ति करता हैपीटीओ शाफ्ट, कृषि गियरबॉक्स, परिशुद्धता गियरऔरग्रहीय गियरबॉक्स. संपूर्ण-मशीन निर्माता, मरम्मत करने वाले और पार्ट्स डीलर एक आपूर्तिकर्ता से कई घटकों को प्राप्त कर सकते हैं, जिससे डुप्लिकेट समन्वय कार्य समाप्त हो जाता है।

06

फोर्कलिफ्ट हाइड्रोलिक सिलेंडर अक्सर पूछे जाने वाले प्रश्न

कोटेशन के लिए मुझे कौन सी जानकारी प्रदान करनी होगी?

फोर्कलिफ्ट टन भार, सिलेंडर फ़ंक्शन (लिफ्ट, झुकाव या साइड-शिफ्ट), बोर, रॉड व्यास, स्ट्रोक, कनेक्शन अंत शैली, बढ़ते आयाम और कामकाजी दबाव भेजें। एक ड्राइंग, नमूना फोटो या मौजूदा भाग संख्या पुष्टिकरण को काफी तेज कर देती है।

क्या आप मौजूदा फोर्कलिफ्ट सिलेंडर के प्रतिस्थापन की आपूर्ति कर सकते हैं?

हाँ। मूल भाग संख्या या एक आयामी चित्र भेजें और हम मिलान की पुष्टि करेंगे। आफ्टरमार्केट प्रतिस्थापन मांग के लिए यह सबसे आम मार्ग है।

क्या आप मरम्मत किटों के साथ-साथ संपूर्ण सिलेंडरों की भी आपूर्ति करते हैं?

हाँ। मरम्मत किटों की आपूर्ति ग्राहकों की आवश्यकताओं के अनुसार की जा सकती है, जो फोर्कलिफ्ट मरम्मत करने वालों और उपकरण इंजीनियरों के लिए उपयोगी है, जिन्हें साइट पर ट्रक को बहाल करने की आवश्यकता होती है।

ये सिलेंडर किस दबाव पर काम करते हैं?

फोर्कलिफ्ट हाइड्रोलिक सिलेंडर आमतौर पर फोर्कलिफ्ट टन भार और फ़ंक्शन के आधार पर 7-14 एमपीए रेंज में काम करते हैं। निर्दिष्ट रेटिंग पर प्रदर्शन की पुष्टि करने के लिए शिपमेंट से पहले प्रत्येक सिलेंडर का दबाव परीक्षण किया जाता है।

पिस्टन रॉड पर किस सतही उपचार का उपयोग किया जाता है?

मुख्य घटक उच्च शक्ति वाले मिश्र धातु इस्पात से बने होते हैं, जिसमें रॉड की सतह इलेक्ट्रोप्लेटेड या हार्ड-क्रोम से संक्षारण और पहनने के प्रतिरोध के लिए इलाज की जाती है, जो लगातार संचालन और कठोर कामकाजी वातावरण के लिए उपयुक्त होती है।

क्या आप कस्टम बोर, स्ट्रोक और कनेक्शन शैलियों का समर्थन करते हैं?

हाँ। हम OEM और ODM परियोजनाओं सहित विशिष्ट फोर्कलिफ्ट मॉडल और ऑपरेटिंग तीव्रता से मेल खाने वाले विभिन्न सिलेंडर व्यास, स्ट्रोक और कनेक्शन अंत शैलियों के साथ अनुकूलित समाधान की आपूर्ति करते हैं।

फोर्कलिफ्ट हाइड्रोलिक सिलेंडर कोटेशन का अनुरोध करें

फोर्कलिफ्ट मॉडल, सिलेंडर फ़ंक्शन, बोर, स्ट्रोक और माउंटिंग विवरण भेजें। रेडाफॉन विनिर्देश की पुष्टि करेगा और लीड समय के साथ एक कोटेशन लौटाएगा - चाहे आप फोर्कलिफ्ट निर्माता हों, हाइड्रोलिक सिस्टम इंटीग्रेटर हों या रखरखाव इकाई हों।

उत्पादों
View as

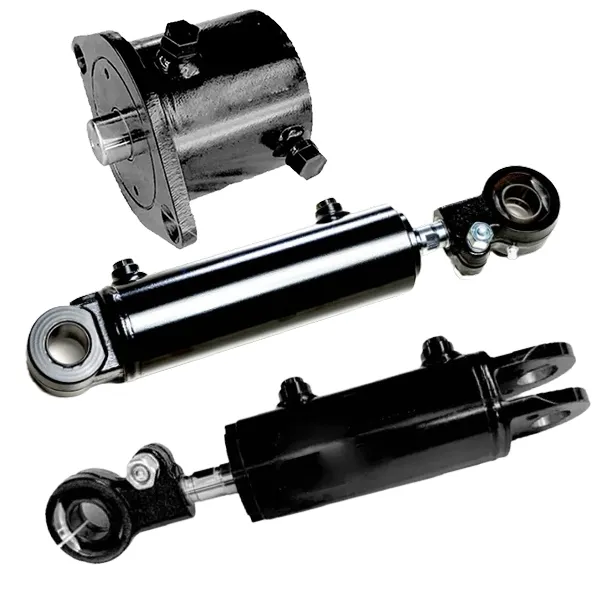

फोर्कलिफ्ट झुकाव सिलेंडर

फोर्कलिफ्ट झुकाव सिलेंडर

रेडाफॉन फोर्कलिफ्ट टिल्ट सिलेंडर 1.5-18 टन फोर्कलिफ्ट पर फोर्क मास्ट टिल्ट नियंत्रण के लिए एक कस्टम-डिज़ाइन किया गया हाइड्रोलिक सिलेंडर है। मिलान किए गए पिस्टन, सिलेंडर बॉडी, रॉड और सील सेट के साथ उच्च शक्ति वाले स्टील से निर्मित। कार्यशील दबाव 7-14 एमपीए, लोड के तहत कोई दबाव में उतार-चढ़ाव नहीं। मानक बोर व्यास 60-100 मिमी, रॉड व्यास 25-40 मिमी, स्ट्रोक 32-193 मिमी। स्क्रू फिक्सेशन और रिटेनिंग रिंग कनेक्शन मस्तूल को हटाए बिना मिनटों में तेल सील को बदलने की अनुमति देता है। गोदाम, कारखाने और बंदरगाह संचालन के लिए उपयुक्त। OEM फोर्कलिफ्ट ब्रांडों के लिए कस्टम बोर, स्ट्रोक और इंस्टॉलेशन दूरी उपलब्ध है। MOQ 50 इकाइयाँ, 25-35 दिन का थोक लीड समय। कोटेशन के लिए फोर्कलिफ्ट मॉडल, बोर/स्ट्रोक आवश्यकता और मात्रा भेजें।

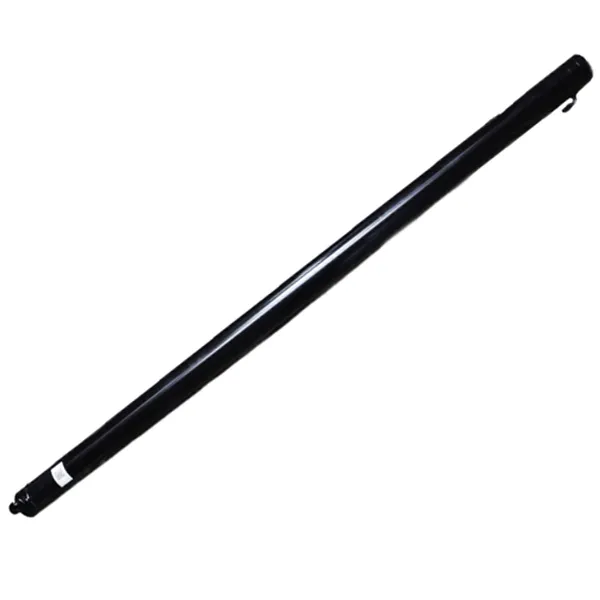

फोर्कलिफ्ट लिफ्ट सिलेंडर

फोर्कलिफ्ट लिफ्ट सिलेंडर

रेडाफॉन फोर्कलिफ्ट लिफ्ट सिलेंडर मस्तूल पर स्थापित ऊर्ध्वाधर लिफ्ट घटक है जो फोर्क कैरिज को ऊपर और नीचे करता है। मिलान पिस्टन और अनुकूलित सीलिंग रिंग संरचना के साथ उच्च शक्ति वाले स्टील से निर्मित। मानक मॉडल Φ56-60 मिमी बोर, Φ45 मिमी रॉड, 1500-1505 मिमी स्ट्रोक और 17.5-18.1 एमपीए कामकाजी दबाव को कवर करते हैं। उन्नत मॉडल में एक बफर डिवाइस शामिल होता है जो कार्गो और मस्तूल संरचना दोनों की रक्षा करते हुए, पूर्ण स्ट्रोक पर कठोर प्रभाव को रोकता है। इलेक्ट्रिक और डीजल फोर्कलिफ्ट के साथ संगत। N30M300 से A2A35M300 तक पांच मानक मॉडल, OEM के लिए कस्टम बोर और स्ट्रोक उपलब्ध हैं। MOQ 50 इकाइयाँ, 25-35 दिन का थोक लीड समय। कोटेशन के लिए फोर्कलिफ्ट मॉडल, स्ट्रोक आवश्यकता और मात्रा भेजें।
चीन में एक विश्वसनीय फोर्कलिफ्ट हाइड्रोलिक सिलेंडर निर्माता और आपूर्तिकर्ता के रूप में, हमारे उत्पादों ने सीई प्रमाणीकरण पारित कर दिया है। यदि आप गुणवत्तापूर्ण उत्पाद खरीदना चाहते हैं, तो कृपया हमसे संपर्क करें।
