फोर्कलिफ्ट लिफ्ट सिलेंडर
  • फोर्कलिफ्ट लिफ्ट सिलेंडरफोर्कलिफ्ट लिफ्ट सिलेंडर
  • फोर्कलिफ्ट लिफ्ट सिलेंडरफोर्कलिफ्ट लिफ्ट सिलेंडर

फोर्कलिफ्ट लिफ्ट सिलेंडर

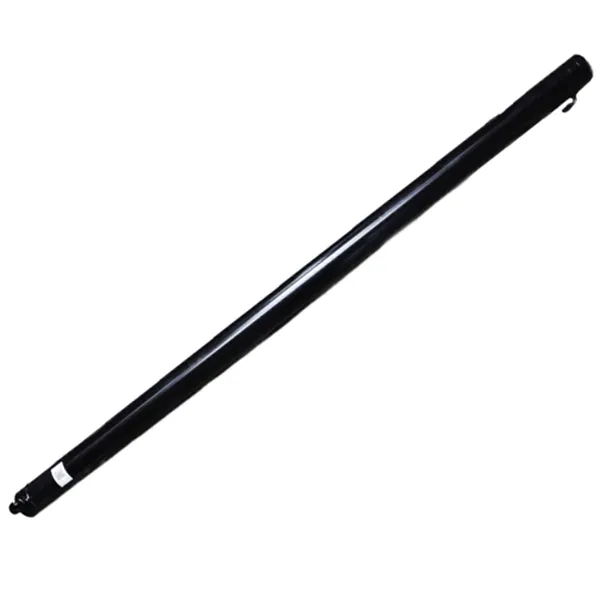

रेडाफॉन फोर्कलिफ्ट लिफ्ट सिलेंडर मस्तूल पर स्थापित ऊर्ध्वाधर लिफ्ट घटक है जो फोर्क कैरिज को ऊपर और नीचे करता है। मिलान पिस्टन और अनुकूलित सीलिंग रिंग संरचना के साथ उच्च शक्ति वाले स्टील से निर्मित। मानक मॉडल Φ56-60 मिमी बोर, Φ45 मिमी रॉड, 1500-1505 मिमी स्ट्रोक और 17.5-18.1 एमपीए कामकाजी दबाव को कवर करते हैं। उन्नत मॉडल में एक बफर डिवाइस शामिल होता है जो कार्गो और मस्तूल संरचना दोनों की रक्षा करते हुए, पूर्ण स्ट्रोक पर कठोर प्रभाव को रोकता है। इलेक्ट्रिक और डीजल फोर्कलिफ्ट के साथ संगत। N30M300 से A2A35M300 तक पांच मानक मॉडल, OEM के लिए कस्टम बोर और स्ट्रोक उपलब्ध हैं। MOQ 50 इकाइयाँ, 25-35 दिन का थोक लीड समय। कोटेशन के लिए फोर्कलिफ्ट मॉडल, स्ट्रोक आवश्यकता और मात्रा भेजें।
Raydafon · चीन OEM निर्माता

इलेक्ट्रिक और डीजल फोर्कलिफ्ट के लिए कस्टम फोर्कलिफ्ट लिफ्ट सिलेंडर - 1500 मिमी स्ट्रोक, OEM प्रत्यक्ष आपूर्ति

फोर्कलिफ्ट लिफ्ट सिलेंडर मस्तूल पर स्थापित ऊर्ध्वाधर हाइड्रोलिक सिलेंडर है जो फोर्क कैरिज को ऊपर और नीचे करता है। Raydafon इसे उच्च शक्ति वाले स्टील से एक मिलान पिस्टन और एक अनुकूलित सीलिंग रिंग संरचना के साथ बनाता है जो तेल रिसाव और घिसाव को कम करता है। उन्नत मॉडल में एक बफर डिवाइस शामिल है जो पूर्ण स्ट्रोक पर कठोर प्रभाव को रोकता है, नाजुक कार्गो की रक्षा करता है और मस्तूल पर घिसाव को कम करता है।

के साथ संगत बिजली और डीजल
कार्य का दबाव 17.5-18.1 एमपीए
बोर ΦD Φ56 से Φ60 मिमी
रॉड Φd Φ45 मिमी
स्ट्रोक एस 1500-1505 मिमी
इकाई का वज़न 32.6-50 किग्रा
लंबवत बनाम क्षैतिज

लिफ्ट सिलेंडर बनाम टिल्ट सिलेंडर - लिफ्ट सिलेंडर वास्तव में क्या करता है

ऊर्ध्वाधर अक्ष

लिफ्ट सिलेंडर(यह उत्पाद)

  • गतिलंबवत ऊपर और नीचे
  • समारोहकांटा गाड़ी को ऊपर और नीचे करता है
  • स्ट्रोक रेंज1500-1505 मिमी मानक
  • बढ़तेमस्तूल रेलों के अंदर स्थापित किया गया
  • बफ़र डिवाइसउन्नत मॉडलों पर उपलब्ध है
क्षैतिज अक्ष

झुकाव सिलेंडर

  • गतिआगे और पीछे की ओर झुकें
  • समारोहमस्तूल और कांटा कोण बदलता है
  • स्ट्रोक रेंज32-193 मिमी
  • बढ़तेमस्तूल आधार धुरी पर जुड़ा हुआ
  • बफ़र डिवाइसआमतौर पर आवश्यक नहीं है
फोर्कलिफ्ट टिल्ट सिलेंडर देखें →

लिफ्ट-एंड-प्लेस चक्र के दौरान दोनों सिलेंडर एक साथ काम करते हैं: ऑपरेटर भार को समतल करने के लिए मस्तूल को झुकाता है, फिर लिफ्ट सिलेंडर के साथ गाड़ी को ऊपर उठाता है। एक ही कारखाने के दो सिलेंडरों का मिलान हाइड्रोलिक प्रतिक्रिया को सुसंगत रखता है और स्पेयर पार्ट इन्वेंट्री को सरल बनाता है। पूरी रेंज इसमें सूचीबद्ध हैफोर्कलिफ्ट हाइड्रोलिक सिलेंडरवर्ग।

पाँच मानक मॉडल - पूर्ण विशिष्टता तालिका

सभी पांच मॉडल समान उच्च शक्ति वाले स्टील बॉडी और मिलान वाली सीलिंग रिंग वास्तुकला को साझा करते हैं। वह मॉडल चुनें जो आपके फोर्कलिफ्ट मस्तूल और स्थापना दूरी से मेल खाता हो, या कस्टम निर्माण के लिए अपना ओईएम ड्राइंग भेजें।

ड्राइंग संख्या बोर ΦD रॉड Φd स्ट्रोक एस स्थापित करना। एल दबाव पत्तन वज़न
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18.1 एमपीए जी1/2 32.6 किग्रा
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18.1 एमपीए एम22×1.5 36 किग्रा
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17.5 एमपीए एम22×1.5 41 किग्रा
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18.1 एमपीए जी1/2 46 किग्रा
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18.1 एमपीए एम22×1.5 50 किग्रा

आपकी स्थापना दूरी से मेल नहीं खा सकता? ओईएम ड्राइंग नंबर या भौतिक नमूना भेजें। Raydafon रिवर्स-इंजीनियर, एक नमूना तैयार करता है और उसी ड्राइंग पर बैच को उद्धृत करता है। अन्य मोबाइल मशीनरी पर उपयोग की जाने वाली व्यापक हाइड्रोलिक सिलेंडर रेंज के लिए, देखेंहायड्रॉलिक सिलेंडरवर्ग।

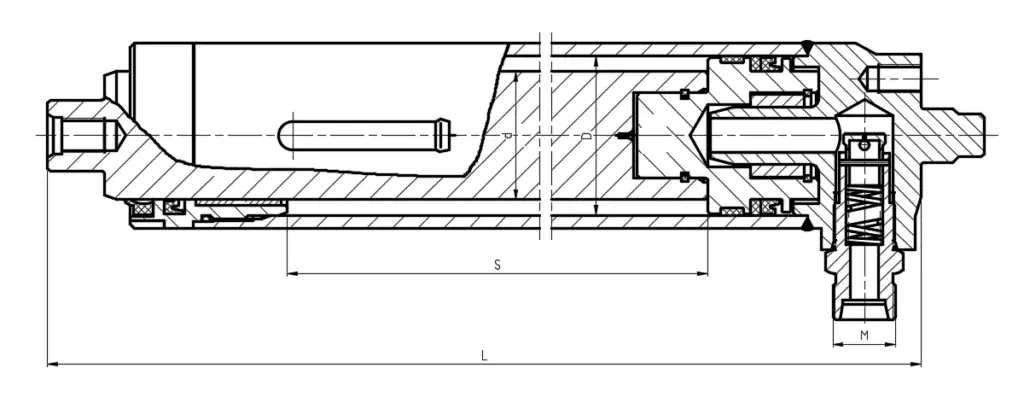

आयाम चित्र

Forklift lift cylinder dimension drawing
इंस्टालेशन अवलोकन - माउंटिंग पैटर्न, बोर/रॉड इंटरफ़ेस और पोर्ट स्थिति

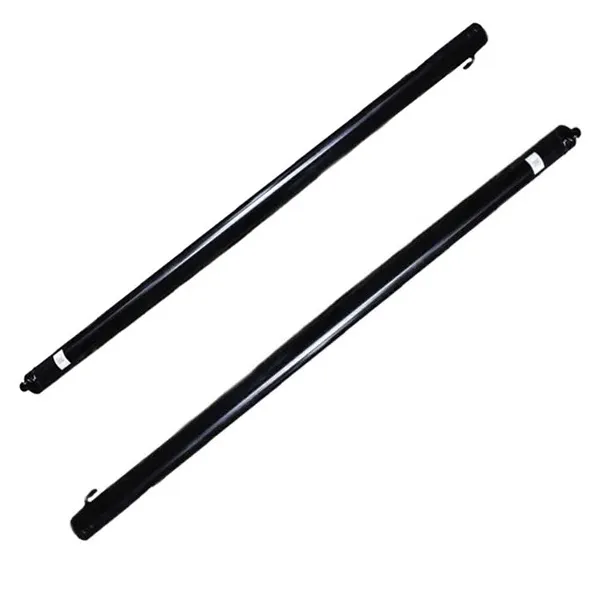

Forklift lift cylinder product detail
उत्पाद विवरण - सीलिंग रिंग संरचना और पिस्टन असेंबली
Forklift lift cylinder application photo
अनुप्रयोग - एक कार्यशील फोर्कलिफ्ट मस्तूल पर लगाया गया
इंजीनियरिंग डिजाइन

चार डिज़ाइन बिंदु जो सिलेंडर के जीवन को बढ़ाते हैं

01

उच्च शक्ति वाला स्टील बॉडी

पहनने का प्रतिरोध और प्रसंस्करण प्रतिरोध बुनियादी आवश्यकताएं हैं। दैनिक चक्रों पर चलने वाले भारी उपयोग वाले ट्रकों पर, विस्तारित सेवा के बाद सिलेंडर की सतह पर थोड़ी सी टूट-फूट दिखाई देती है।

02

पिस्टन और सीलिंग रिंग का मिलान

पिस्टन ज्यामिति और सीलिंग रिंग प्रोफ़ाइल का एक सेट के रूप में मिलान किया जाता है। सीलिंग रिंग संरचना को अनुकूलित करने के बाद, तेल रिसाव दोष काफी कम हो जाते हैं - एक ग्राहक ने बताया कि रखरखाव की आवृत्ति लगभग आधी हो गई है।

03

उत्तरदायी लिफ्ट नियंत्रण

सिलेंडर लीवर इनपुट पर तुरंत प्रतिक्रिया करता है। ऑपरेटर तत्काल उठाने पर तेजी से आगे बढ़ सकते हैं या नाजुक कार्गो पर सटीक स्थिति के लिए धीमी गति से आगे बढ़ सकते हैं - कोई अंतराल नहीं, कोई छलांग नहीं।

04

उन्नत मॉडलों पर बफर डिवाइस

जैसे ही कांटा मस्तूल के शीर्ष पर पहुंचता है, एंड-ऑफ-स्ट्रोक बफर पिस्टन को धीमा कर देता है। कोई कठोर प्रभाव नहीं, कोई कंपन नहीं - यह नाजुक वस्तुओं की रक्षा करता है और मस्तूल पर संरचनात्मक घिसाव को कम करता है।

रेडाफ़ोन फोर्कलिफ्ट लिफ्ट सिलेंडर के लाभ

  • A
    इलेक्ट्रिक और डीजल फोर्कलिफ्ट के साथ संगत

    पाँच मानक मॉडल अधिकांश फोर्कलिफ्ट मस्तूलों को कवर करते हैं। 1658 मिमी से 1808 मिमी तक की स्थापना दूरी आम गोदाम और रसद ट्रकों से मेल खाती है।

  • B
    निरंतर चक्रों के तहत स्थिर दबाव

    रेटेड 17.5-18.1 एमपीए। मिलान किए गए पिस्टन और सील सेट लगातार ऊपर-नीचे चक्रों में बिना किसी बहाव के दबाव को स्थिर रखते हैं।

  • C
    कम तेल रिसाव, कम घिसाव

    अनुकूलित सील संरचना धूल भरे गोदाम और आर्द्र वातावरण में रिसाव को कम करती है। कम रखरखाव आवृत्ति सीधे परिचालन लागत में कटौती करती है।

  • D
    बफर डिवाइस सुरक्षा

    उन्नत मॉडल स्ट्रोक के अंत में पिस्टन को धीमा कर देते हैं, नाजुक कार्गो पर कठोर प्रभाव को रोकते हैं और मस्तूल और सिलेंडर पर घिसाव को कम करते हैं।

  • E
    OEM समर्थन

    एक फोर्कलिफ्ट ब्रांड और मॉडल या ड्राइंग नंबर भेजें। Raydafon रिवर्स-इंजीनियर, एक ही ड्राइंग पर एक कस्टम बैच के नमूने और उद्धरण देता है।

  • F
    फैक्टरी प्रत्यक्ष आपूर्ति

    निंगबो में रेडाफॉन के अपने संयंत्र में उत्पादित। ग्राहक तेजी से बिक्री के बाद प्रतिक्रिया और स्थिर बैच गुणवत्ता के साथ सीधे निर्माता के साथ सौदा करते हैं।

जहां फोर्कलिफ्ट लिफ्ट सिलेंडर का उपयोग किया जाता है

गोदाम में लोडिंग और अनलोडिंग

कंटेनर लोडिंग, फूस चुनना और शेल्फ स्थानांतरण। उत्तरदायी लिफ्ट नियंत्रण मानक फूस भार के प्रबंधन को गति देता है।

फ़ैक्टरी उठाने का कार्य

भारी या अनियमित औद्योगिक भार जहां ऑपरेटर को स्टैकिंग के लिए मस्तूल शीर्ष पर ठीक ऊंचाई नियंत्रण की आवश्यकता होती है।

बंदरगाह और रसद कारोबार

निरंतर भारी चक्र वातावरण। बफ़र डिवाइस और लो-वियर सील सिलेंडर को प्रति शिफ्ट हजारों चक्रों के माध्यम से चालू रखते हैं।

आफ्टरमार्केट और स्पेयर पार्ट्स

फोर्कलिफ्ट डीलर और आफ्टरमार्केट आपूर्तिकर्ता जिन्हें लोकप्रिय ट्रक मॉडलों के लिए विश्वसनीय ओईएम-समकक्ष लिफ्ट सिलेंडर की आवश्यकता होती है। स्टॉक और कस्टम उत्पादन दोनों उपलब्ध हैं।

ऑर्डर विशिष्टता पत्रक

अनुकूलता
इलेक्ट्रिक और डीजल फोर्कलिफ्ट
कार्य का दबाव
17.5-18.1 एमपीए
बोर व्यास
Φ56 से Φ60 मिमी
रॉड का व्यास
Φ45 मिमी
आघात
1500 से 1505 मिमी
स्थापना दूरी
1658 से 1808 मि.मी
इकाई का वज़न
32.6 से 50 किग्रा
पोर्ट/इंटरफ़ेस
जी1/2, एम22×1.5
बफ़र डिवाइस
प्रभाव-मुक्त पूर्ण-स्ट्रोक स्टॉप के लिए उन्नत मॉडलों पर उपलब्ध है
सील
तेल रिसाव और घिसाव को कम करने के लिए अनुकूलित सीलिंग रिंग संरचना
अनुकूलन
कस्टम बोर, स्ट्रोक, पोर्ट प्रकार, OEM पैकेजिंग और निजी लेबल
MOQ
प्रति मॉडल 50 इकाइयाँ
थोक नेतृत्व समय
जमा और आहरण अनुमोदन के 25-35 दिन बाद
उद्धरण आधार
फोर्कलिफ्ट मॉडल और टन भार, आवश्यक स्ट्रोक, पोर्ट आकार, मात्रा, गंतव्य पोर्ट

आपका ऑर्डर Raydafon के माध्यम से कैसे चलता है

01

आवेदन संक्षिप्त

फोर्कलिफ्ट ब्रांड और मॉडल, टन भार, आवश्यक स्ट्रोक, पोर्ट आकार, मात्रा और गंतव्य पोर्ट भेजें।

02

मॉडल चयन

Raydafon पुष्टि करता है कि क्या एक मानक मॉडल (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) फिट बैठता है, या यदि एक कस्टम बिल्ड की आवश्यकता है।

03

नमूना और ड्राइंग अनुमोदन

कस्टम बिल्ड के लिए, Raydafon OEM भाग को रिवर्स-इंजीनियर करता है, एक नमूना तैयार करता है, और खरीदार के साथ बोर, स्ट्रोक, इंस्टॉलेशन दूरी और पोर्ट आयामों की पुष्टि करता है।

04

बॉडी और रॉड मशीनिंग

उच्च शक्ति वाले स्टील सिलेंडर बॉडी को सहनशीलता के लिए तैयार किया गया है। पहनने के प्रतिरोध के लिए पिस्टन रॉड ग्राउंड और हार्ड क्रोम प्लेटेड है।

05

असेंबली और बफर ट्यूनिंग

पिस्टन, सील, गाइड बुश और बफर डिवाइस को इकट्ठा किया जाता है। बफ़र स्ट्रोक को ट्यून किया गया है ताकि स्टॉप रेटेड दबाव पर प्रभाव-मुक्त हो।

06

पैकिंग और शिपमेंट

सिलेंडरों को लकड़ी के बक्सों में जंग रोधी तेल और सुरक्षात्मक अंत कैप के साथ पैक किया जाता है। पैकिंग सूची, चालान और निरीक्षण रिपोर्ट के साथ समुद्र, वायु या एक्सप्रेस द्वारा भेजा गया।

दस्तावेज़ीकरण और गुणवत्ता समर्थन

  • ✓
    सामग्री प्रमाण पत्र

    प्रत्येक शिपमेंट के साथ सिलेंडर बॉडी और रॉड सामग्री प्रमाणपत्र, सील कंपाउंड डेटा शीट प्रदान की जाती है।

  • ✓
    दबाव परीक्षण रिपोर्ट

    पैकिंग से पहले प्रत्येक सिलेंडर का दबाव रेटेड दबाव पर परीक्षण किया गया। रिसाव, स्ट्रोक की चिकनाई और पोर्ट फिटिंग को रिकॉर्ड किया जाता है।

  • ✓
    आयामी निरीक्षण रिकार्ड

    ऑर्डर किए गए विनिर्देश या ग्राहक ड्राइंग के अनुसार दर्ज किए गए बोर, रॉड, स्ट्रोक, स्थापना दूरी और पोर्ट आयाम।

  • ✓
    निर्यात पैकिंग

    जंग रोधी तेल और सुरक्षात्मक अंत टोपियों के साथ लकड़ी का केस। समुद्री माल ढुलाई के लिए बड़े सिलेंडर बैचों को पैलेटाइज़ किया गया और स्ट्रैप किया गया।

अक्सर पूछे जाने वाले प्रश्नों

फोर्कलिफ्ट लिफ्ट सिलेंडर क्या है?

फोर्कलिफ्ट लिफ्ट सिलेंडर मस्तूल पर स्थापित ऊर्ध्वाधर हाइड्रोलिक सिलेंडर है जो फोर्क कैरिज को ऊपर और नीचे करता है। यह हाइड्रोलिक दबाव को ऊर्ध्वाधर अक्ष के साथ रैखिक गति में परिवर्तित करता है, और झुकाव सिलेंडर और स्टीयरिंग सिलेंडर के साथ फोर्कलिफ्ट पर तीन कोर हाइड्रोलिक सिलेंडरों में से एक है।

लिफ्ट सिलेंडर और टिल्ट सिलेंडर में क्या अंतर है?

लिफ्ट सिलेंडर लंबवत चलता है और कांटा गाड़ी की ऊंचाई को नियंत्रित करता है। झुकाव सिलेंडर क्षैतिज रूप से चलता है और मस्तूल के आगे और पीछे के कोण को नियंत्रित करता है। भार उठाते या व्यवस्थित करते समय दोनों एक साथ काम करते हैं। Raydafon दोनों का उत्पादन करता है, और झुकाव सिलेंडर साइट पर अलग से सूचीबद्ध है।

यह सिलेंडर किस कार्यशील दबाव को संभालता है?

मॉडल के आधार पर, काम करने का दबाव 17.5 एमपीए या 18.1 एमपीए है। बोर और रॉड के आयाम इस दबाव सीमा से मेल खाते हैं, इसलिए सिलेंडर निरंतर उठाने वाले चक्रों के तहत दबाव को स्थिर रखता है।

कौन सी सामग्री और सील का उपयोग किया जाता है?

सिलेंडर बॉडी और पिस्टन रॉड उच्च शक्ति वाले स्टील से बने होते हैं। सील सेट एक अनुकूलित सीलिंग रिंग संरचना के साथ पहनने के लिए प्रतिरोधी यौगिक का उपयोग करता है। वह संरचना तेल रिसाव और घिसाव को कम करती है, जो धूल भरे गोदाम या आर्द्र वातावरण में सेवा जीवन को बढ़ाती है।

बफ़र डिवाइस क्या है और यह क्यों मायने रखता है?

उन्नत रेडाफ़ोन मॉडल पर, सिलेंडर में स्ट्रोक के अंत में एक बफर डिवाइस होता है। जब कांटा मस्तूल के शीर्ष पर पहुंचता है, तो बफर पिस्टन को धीमा कर देता है ताकि कोई कठोर 'क्लैंग' या कंपन न हो। यह नाजुक कार्गो की सुरक्षा करता है और मस्तूल और सिलेंडर पर प्रभाव को कम करता है।

यह किस फोर्कलिफ्ट के साथ संगत है?

पांच मानक मॉडल सामान्य इलेक्ट्रिक और डीजल फोर्कलिफ्ट अनुप्रयोगों को कवर करते हैं। स्थापना दूरी 1658 मिमी से 1808 मिमी तक होती है, इसलिए अधिकांश मानक मस्तूलों में एक मिलान मॉडल होता है। OEM मास्ट या पुराने ट्रकों के लिए, Raydafon कस्टम बोर, स्ट्रोक और इंस्टॉलेशन दूरी का समर्थन करता है।

MOQ और लीड समय क्या है?

MOQ प्रति मॉडल 50 यूनिट है। मॉडल की जटिलता और ऑर्डर की मात्रा के आधार पर, जमा और ड्राइंग अनुमोदन के बाद थोक लीड समय 25-35 दिन है।

मैं कोटेशन का अनुरोध कैसे करूँ?

अपना फोर्कलिफ्ट मॉडल और टनभार, आवश्यक स्ट्रोक, पोर्ट आकार, मात्रा और गंतव्य पोर्ट भेजें। Raydafon मॉडल की पुष्टि करेगा या एक कस्टम बिल्ड डिज़ाइन करेगा, फिर लीड टाइम और पैकिंग विवरण के साथ एक एफओबी निंगबो कोटेशन पेश करेगा।

कस्टम फोर्कलिफ्ट लिफ्ट सिलेंडर प्राप्त करने के लिए तैयार हैं?

अपना फोर्कलिफ्ट मॉडल और टनभार, आवश्यक स्ट्रोक, पोर्ट आकार और ऑर्डर मात्रा भेजें। Raydafon मानक मॉडल की पुष्टि करेगा या एक कस्टम बिल्ड डिज़ाइन करेगा, फिर लीड टाइम और पैकिंग विवरण के साथ एक एफओबी निंगबो कोटेशन पेश करेगा।
