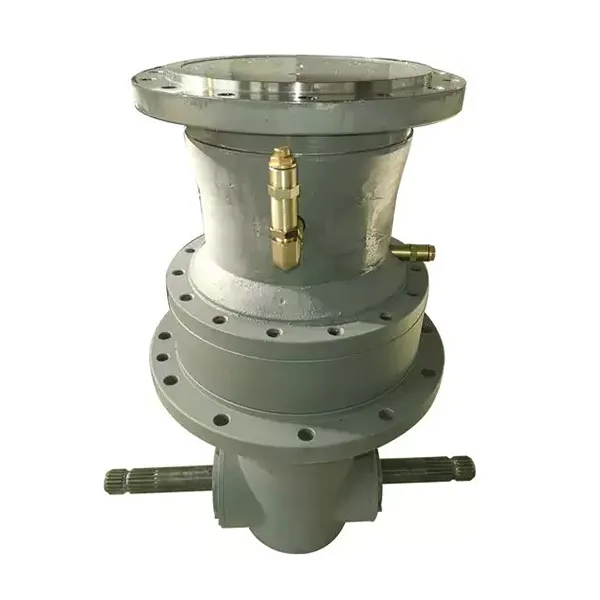

ग्रहीय गियरबॉक्स

रायडफ़ोन, चीन की उच्च गुणवत्ता वाले रेड्यूसर फैक्ट्री प्रत्यक्ष आपूर्ति, एक विश्वसनीय निर्माता और आपूर्तिकर्ता के रूप में, हम उच्च टोक़, लंबे जीवन और उच्च दक्षता के लिए घरेलू और विदेशी ग्राहकों की खरीद आवश्यकताओं को पूरा करने के लिए स्थिर प्रदर्शन, कॉम्पैक्ट संरचना और उचित मूल्य, स्वचालन उपकरण, उच्च लोड ट्रांसमिशन सिस्टम और सटीक नियंत्रण क्षेत्र के लिए उपयुक्त ग्रहीय रेड्यूसर प्रदान करते हैं।

रेडाफॉन प्लैनेटरी रिड्यूसर उच्च शक्ति वाले मिश्र धातु इस्पात संरचना को अपनाता है, गियर को कार्बोराइज्ड और शमन किया जाता है और सटीक जमीन दी जाती है, दांत की सतह की कठोरता HRC60±2 तक पहुंच जाती है, थकान प्रतिरोध मजबूत होता है, और भार वहन क्षमता पारंपरिक गियर कटौती तंत्र की तुलना में बहुत अधिक होती है। आंतरिक तीन-दांत सममित जाल डिजाइन को अपनाया जाता है, ट्रांसमिशन दक्षता 95% से अधिक तक पहुंच सकती है, ऑपरेशन स्थिर है, शोर कम है, और टोक़ आउटपुट एक समान है। यह सर्वो सिस्टम, इलेक्ट्रिक सिलेंडर, औद्योगिक रोबोट, व्हील वाले मोबाइल चेसिस, ट्रांसमिशन लाइन और लिफ्टिंग डिवाइस इत्यादि के लिए विशेष रूप से उपयुक्त है, जिनकी परिशुद्धता और पावर प्रतिक्रिया के लिए उच्च आवश्यकताएं होती हैं।

रायडफ़ोनग्रहीय गियरबॉक्स3:1~200:1 को कवर करने वाले गति अनुपात के साथ एकल-चरण, दो-चरण और तीन-चरण संरचनात्मक संयोजन प्रदान करता है, और आवश्यकतानुसार आउटपुट टॉर्क और कमी अनुपात चयन का विस्तार कर सकता है; आउटपुट फॉर्म में विभिन्न उपकरणों की स्थापना आवश्यकताओं को पूरा करने के लिए कुंजी शाफ्ट, स्पलाइन शाफ्ट, निकला हुआ किनारा प्रकार और अनुकूलित गैर-मानक इंटरफ़ेस शामिल हैं। कंपनी के सभी उत्पादों ने झटकों और गर्मी के बिना उच्च गति संचालन सुनिश्चित करने के लिए गतिशील संतुलन परीक्षण और सांद्रता परीक्षण पास कर लिया है, जिससे उपकरण की समग्र स्थिरता में काफी सुधार हुआ है।

रेडाफॉन द्वारा उत्पादित ग्रहीय रिड्यूसर का व्यापक रूप से स्वचालित असेंबली लाइनों, पैकेजिंग मशीनरी, सीएनसी उपकरण, संदेश उपकरण, इंजीनियरिंग क्रॉलर चेसिस, पवन ऊर्जा नियंत्रण प्रणाली और अन्य क्षेत्रों में उपयोग किया गया है। स्थायित्व, अनुकूलनशीलता और मूल्य प्रतिस्पर्धात्मकता में उनका उत्कृष्ट प्रदर्शन है, और घरेलू और विदेशी ग्राहकों द्वारा उनका स्वागत किया जाता है। चाहे आप एक इंटीग्रेटर हों, संपूर्ण मशीन निर्माता हों या रखरखाव सेवा प्रदाता हों, हम आपको लागत प्रभावी ट्रांसमिशन समाधान और स्थिर आपूर्ति सहायता प्रदान कर सकते हैं।

एक ग्रहीय गियरबॉक्स कैसे काम करता है

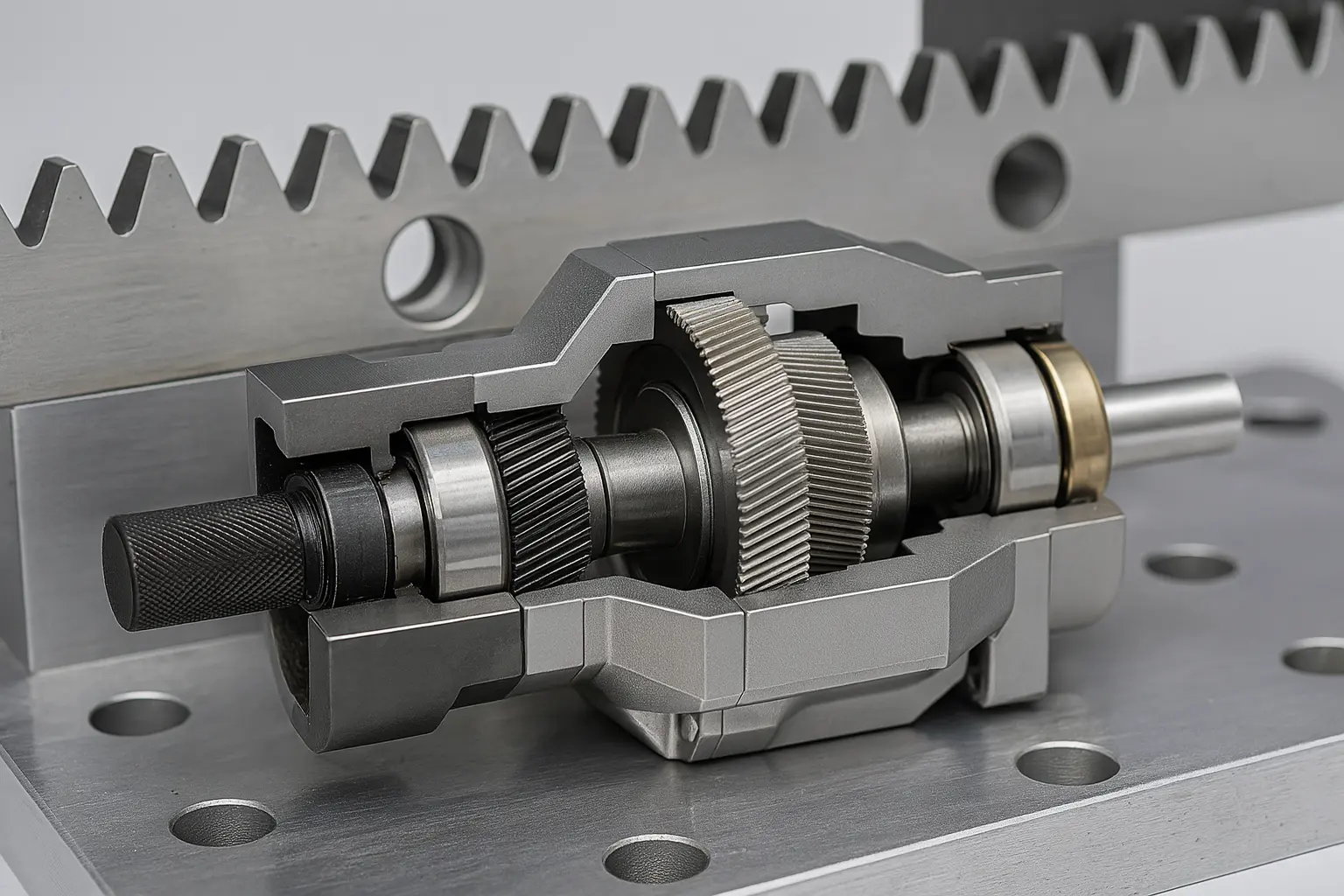

एक ग्रहीय रेड्यूसर की मूल संरचना में तीन प्रमुख भाग होते हैं: केंद्रीय सूर्य गियर (इनपुट छोर पर पिनियन), इसके चारों ओर घूमने वाला ग्रहीय गियर सेट, और बाहरी चारों ओर लपेटा हुआ आंतरिक गियर रिंग। शक्ति को मोटर से प्रसारित किया जाता है, पहले सन गियर को घुमाने के लिए चलाया जाता है, और फिर सन गियर को घुमाने के लिए कई ग्रहीय गियर को चलाया जाता है। ये ग्रहीय गियर सूर्य गियर के साथ घूमते हुए घूमते हैं, और अंततः उन पर लगे ग्रहीय वाहक के माध्यम से आउटपुट शाफ्ट तक शक्ति संचारित करते हैं।

यह "मल्टी-टूथ मेशिंग" विधि बल को कई गियर के बीच साझा करने की अनुमति देती है, जिसमें न केवल एक सुचारू आउटपुट और कम शोर होता है, बल्कि सामान्य गियर संरचनाओं की तुलना में अधिक मजबूत भार-वहन क्षमता भी होती है। रेडाफॉन के ग्रहीय रिड्यूसर एक कॉम्पैक्ट संरचना के साथ, समान वॉल्यूम स्थितियों के तहत उच्च टॉर्क का उत्पादन कर सकते हैं, जो सीमित इंस्टॉलेशन स्थान वाले उपकरणों के लिए उपयुक्त है, लेकिन उच्च ट्रांसमिशन प्रदर्शन आवश्यकताओं, जैसे सर्वो सिस्टम, स्वचालित रोबोटिक हथियार, क्रॉलर ड्राइव मॉड्यूल, पैकेजिंग मशीन इत्यादि के लिए उपयुक्त है।

ग्रहीय रिड्यूसर का ट्रांसमिशन अनुपात गियर अनुपात और चरणों की संख्या पर निर्भर करता है। आम तौर पर, एक एकल चरण 310:1 तक पहुंच सकता है, दो-चरण को 20100:1 तक बढ़ाया जा सकता है, और यहां तक ​​​​कि उन कामकाजी परिस्थितियों के लिए तीन-चरण संयोजन भी बनाया जा सकता है जिनके लिए बड़े कटौती अनुपात की आवश्यकता होती है। Raydafon मानक गति अनुपात संरचना प्रदान करता है और ग्राहकों की आवश्यकताओं के अनुसार आउटपुट गति और टॉर्क रेंज निर्धारित करते हुए अनुकूलित कैस्केड संयोजन का समर्थन करता है।

क्योंकि आंतरिक ग्रहीय गियर रोटेशन के दौरान लगातार बल की स्थिति बदलता है, गियर समान रूप से घिसता है और पूरी मशीन का जीवन लंबा होता है। इसके अलावा, हम कठोर मिश्र धातु इस्पात गियर, सटीक बीयरिंग और कम बैकलैश असेंबली मानकों का उपयोग करते हैं, जो रेड्यूसर को न केवल आउटपुट में स्थिर बनाता है, बल्कि स्थिति सटीकता में भी उच्च है, बार-बार शुरू करने और रोकने, आगे और पीछे, और कम जड़ता लोड स्थितियों के लिए उपयुक्त है।

ग्रहीय रिड्यूसर के मुख्य लाभ उच्च दक्षता, उच्च टोक़ घनत्व, छोटे आकार और अच्छा सांद्रता नियंत्रण हैं। रेडाफॉन के पास गियर सेट डिजाइन, स्नेहन प्रणाली, आउटपुट फ्लैंज मिलान आदि में परिपक्व समाधान हैं, जो विभिन्न औद्योगिक प्रणालियों की वास्तविक जरूरतों को पूरा कर सकते हैं। यदि आप ट्रांसमिशन सिस्टम के अनुकूलन का मूल्यांकन कर रहे हैं, तो हम आपके द्वारा प्रदान किए गए मोटर मापदंडों और लोड आवश्यकताओं के अनुसार उचित मॉडल और संरचना संयोजन का तुरंत मिलान कर सकते हैं। चयन पर परामर्श करने के लिए आपका स्वागत है.

ग्रहीय गियरबॉक्स के गियर अनुपात की गणना कैसे करें

ग्रहीय रेड्यूसर का उपयोग या चयन करते समय, ट्रांसमिशन अनुपात (कमी अनुपात) की गणना एक बुनियादी और महत्वपूर्ण कदम है। ट्रांसमिशन अनुपात आउटपुट शाफ्ट की गति और टॉर्क को निर्धारित करता है, और उपकरण की परिचालन दक्षता और लोड मिलान पर सीधा प्रभाव डालता है। ग्रहीय कमी प्रणाली को डिजाइन करते समय, रेडाफॉन स्थिर और कुशल उपयोग सुनिश्चित करने के लिए वास्तविक जरूरतों के अनुसार उचित गति अनुपात संरचना से मेल खाएगा।

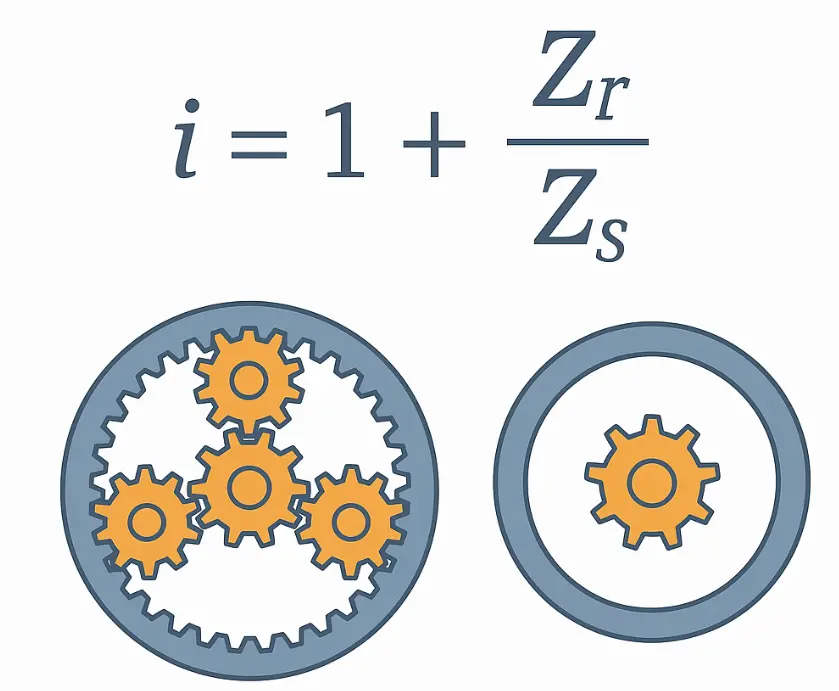

किसी ग्रहीय रिड्यूसर के ट्रांसमिशन अनुपात की गणना करने का सूत्र वास्तव में जटिल नहीं है। सबसे आम संरचना यह है कि सूर्य गियर सक्रिय है, आंतरिक रिंग स्थिर है, और ग्रह वाहक आउटपुट है। इस संरचना के तहत, ट्रांसमिशन अनुपात की गणना का सूत्र है:

ट्रांसमिशन अनुपात i = 1 + (Zr/Zs)

कहाँ:

Zr आंतरिक रिंग पर दांतों की संख्या है

Zs सन गियर पर दांतों की संख्या है

एक सरल उदाहरण के लिए: यदि सन गियर पर दांतों की संख्या 20 है और आंतरिक रिंग पर दांतों की संख्या 60 है, तो ट्रांसमिशन अनुपात है:

मैं = 1 + (60 ÷ 20) = 1 + 3 = 4

यानी, मोटर 4 बार घूमती है, आउटपुट शाफ्ट 1 बार घूमता है, और कमी अनुपात 4:1 है।

रेडाफॉन द्वारा डिज़ाइन किए गए ग्रहीय रिड्यूसर में, आमतौर पर इस्तेमाल किया जाने वाला ट्रांसमिशन अनुपात 3: 1 से 100: 1 की सीमा को कवर करता है, जो एकल-चरण, दो-चरण या तीन-चरण संरचनाओं के संयोजन के माध्यम से प्राप्त किया जाता है।

एकल-चरण संरचना आमतौर पर गति अनुपात 3 ~ 10 है

दो चरणीय संरचना गति अनुपात 15~100 है

तीन-चरणीय संरचना भारी-भरकम कम गति वाले अवसरों के लिए उपयुक्त है जिनके लिए बड़े कटौती अनुपात की आवश्यकता होती है

गति अनुपात की गणना के अलावा, यह ध्यान रखना भी महत्वपूर्ण है कि विभिन्न स्तरों के ग्रह समूह आंतरिक घर्षण को अधिरोपित करेंगे, जिसका दक्षता पर थोड़ा प्रभाव पड़ेगा। इसलिए, इस आधार पर कि गति अनुपात अनुमति देता है, अधिक कुशल निम्न-स्तरीय संयोजन चुनने का प्रयास करें।

रायडफ़ोन मोटर गति, आउटपुट गति आवश्यकताओं, लोड टॉर्क और ग्राहक द्वारा प्रदान किए गए अन्य डेटा के आधार पर एक उचित ट्रांसमिशन अनुपात और संरचनात्मक स्तर की सिफारिश कर सकता है, और चयन के प्रारंभिक चरण में त्रुटियों से बचने और उपकरण के विश्वसनीय संचालन को सुनिश्चित करने में आपकी मदद करने के लिए पैरामीटर चित्र और चयन सुझाव प्रदान कर सकता है। यदि आप ट्रांसमिशन अनुपात गणना के बारे में अनिश्चित हैं, तो आप हमसे सीधे संपर्क भी कर सकते हैं और हम उचित मॉडल की गणना और मिलान में सहायता करेंगे।
