बेवेल गियर्स के प्रकार और उनके ट्रांसमिशन सिद्धांत क्या हैं?

जब दो मुख्य शाफ्ट गैर-समानांतर होते हैं, तो उनके बीच के गियर ट्रांसमिशन को इंटरसेक्टिंग एक्सिस गियर ट्रांसमिशन या बेवेल गियर ट्रांसमिशन कहा जाता है।बेवल गियरट्रांसमिशन घटक विशेष रूप से इंटरसेक्टिंग शाफ्ट के बीच ट्रांसमिशन के लिए डिज़ाइन किए गए हैं। उनके दांतों की लंबाई और आकार अलग-अलग होते हैं, जिनमें स्पर, पेचदार और चाप-आकार शामिल हैं। सीधे बेवेल गियर्स ने अपने विस्तृत अनुप्रयोगों के कारण काफी ध्यान आकर्षित किया है। हालाँकि मशीनिंग कठिनाइयों के कारण हेलिकल बेवल गियर एक समय कम लोकप्रिय थे, लेकिन अब उन्हें धीरे-धीरे सर्पिल बेवल गियर द्वारा प्रतिस्थापित किया जा रहा है। यद्यपि सर्पिल बेवल गियर के लिए विशेष मशीन टूल्स की आवश्यकता होती है, वे सुचारू ट्रांसमिशन और उच्च भार क्षमता प्रदान करते हैं, जिससे उन्हें ऑटोमोबाइल, ट्रैक्टर और कोयला खनन मशीनरी जैसे अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है।

सीधे बेवेल गियर्स

कई प्रकार के बीचबेवल गियर, सीधे बेवल गियर, अपने सरल दांत प्रोफाइल और उत्कृष्ट ट्रांसमिशन प्रदर्शन के साथ, कई यांत्रिक प्रणालियों में प्रमुख घटक बन गए हैं। हालाँकि, इस प्रकार का ट्रांसमिशन खराब परिचालन सुचारूता से ग्रस्त है और आम तौर पर 5 मीटर/सेकेंड से कम की औसत पिच गति के लिए उपयुक्त है। इनकी भार क्षमता भी अपेक्षाकृत कम होती है। हालाँकि, उनके निर्माण में आसानी के कारण उनका व्यापक रूप से उपयोग किया जाता है।

पेचदार बेवल गियर्स

जब मुख्य शाफ्ट एक दूसरे को काटते हैं और समानांतर नहीं होते हैं, तो उपयोग किए जाने वाले गियर ट्रांसमिशन को हेलिकल बेवल गियर ट्रांसमिशन कहा जाता है। यह ट्रांसमिशन विधि ऑटोमोटिव, एयरोस्पेस और अन्य क्षेत्रों में व्यापक रूप से उपयोग की जाती है, और यांत्रिक प्रणालियों के प्रदर्शन और दक्षता में सुधार के लिए इसका बहुत महत्व है।

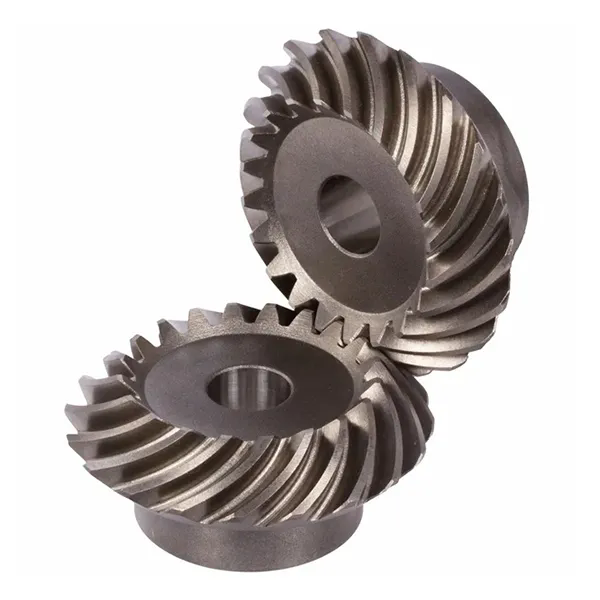

सर्कुलर आर्क बेवेल गियर्स

सर्पिल बेवल गियर ट्रांसमिशन के रूप में भी जाना जाता है, उनमें प्रगतिशील संपर्क और एक बड़े ओवरलैप अनुपात की एक हेलिकल टूथ मेशिंग विशेषता होती है, जिसके परिणामस्वरूप सुचारू ट्रांसमिशन, कम शोर और उच्च भार क्षमता होती है। दांतों की न्यूनतम संख्या 5 जितनी कम हो सकती है, जिससे बड़े संचरण अनुपात और छोटे तंत्र आयाम की अनुमति मिलती है। बेलनाकार गियर ट्रांसमिशन के साथ कई समानताएं साझा करते हुए, सर्कुलर आर्क बेवल गियर ट्रांसमिशन पिच कोन के शुद्ध रोलिंग के माध्यम से कुशल ट्रांसमिशन प्राप्त करता है, जिससे गियर के बीच ट्रांसमिशन सुचारू हो जाता है और सुचारू और कुशल ट्रांसमिशन सुनिश्चित होता है।

निम्नलिखित तालिका आपको इन तीनों को और समझने में मदद कर सकती हैआड़ी गरारीसंचरण के तरीके.रायडफ़ोनउन्हें खरीदने के लिए आपका स्वागत है.
