एसडब्ल्यूपी-जी सुपर शॉर्ट फ्लेक्स टाइप यूनिवर्सल जॉइंट कपलिंग

एसडब्ल्यूपी-जी सुपर शॉर्ट फ्लेक्स टाइप यूनिवर्सल जॉइंट कपलिंग

रेडाफॉन का एसडब्ल्यूपी-जी सुपर शॉर्ट फ्लेक्स टाइप यूनिवर्सल ज्वाइंट कपलिंग बिल्कुल वही है जो आप तलाश रहे हैं। यह विशेष रूप से उन कॉम्पैक्ट सेटअपों के लिए बनाया गया है जहां हर इंच मायने रखता है, आपकी ज़रूरत की बिजली पर कंजूसी किए बिना।


तंग जगहों और भारी मशीनरी के लिए हाई-टॉर्क कपलिंग

जब निर्माण गियर या कृषि हार्वेस्टर की आवश्यकता होसार्वभौमिक संयुक्त युग्मनयह तंग जगहों में फिट बैठता है लेकिन फिर भी बड़ा टॉर्क देता है, Raydafon SWP-G को इस काम के लिए बनाया गया है। सुपर शॉर्ट डिज़ाइन, लचीला तत्व और 224 kN·m तक टॉर्क - प्रदर्शन पर कोई समझौता नहीं।

225-350मिमी

परिभ्रमण व्यास

224kN·m

अधिकतम टॉर्क

5°

कोणीय गलत संरेखण

आईएसओ 9001

गुणवत्ता मानक

कॉम्पैक्ट पावर

सुपर शॉर्ट, टाइट असेंबली के लिए निर्मित

"सुपर शॉर्ट" डिज़ाइन केवल एक लेबल नहीं है - यह उन तंग स्थानों में दब जाता है जहां अन्य कपलिंग नहीं पहुंच सकते। जाइरेशन व्यास 225 मिमी से 350 मिमी मध्यम आकार के भारी उपकरण में फिट बैठता है।

एक शॉर्ट फ्लेक्स यूनिवर्सल ज्वाइंट कपलिंग के रूप में, यह 224 kN·m तक टॉर्क ले जाने के दौरान 5 डिग्री तक कोणीय मिसलिग्न्मेंट को संभालता है। अंतर्निर्मित लचीला तत्व झटके और कंपन को सोख लेता है ताकि अन्य हिस्से खराब न हों।

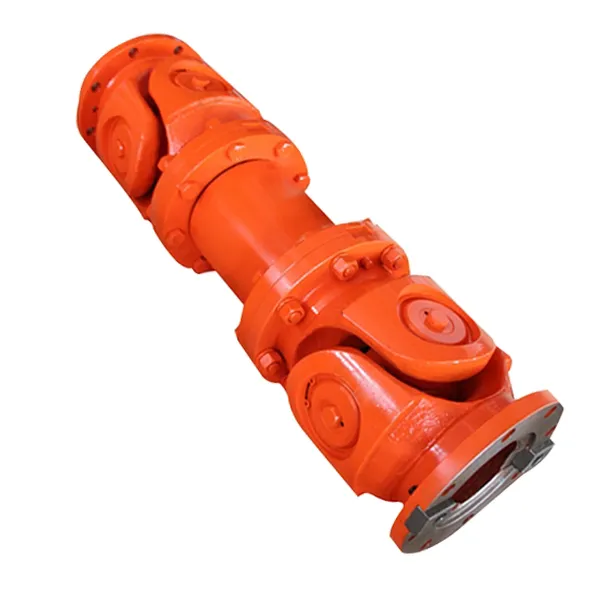

Raydafon SWP-G super short flex type universal joint coupling

उत्पाद विशिष्टता

SWP225G से SWP350G तक पाँच मानक मॉडल। टॉर्क 56 kN·m से 224 kN·m तक होता है। अनुरोध पर कस्टम आकार उपलब्ध हैं।

नमूना डी (मिमी) टीएन (केएनएम) टीएफ (केएनएम) β≤ एल (मिमी) एम (किग्रा)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP350G 350 224 112 5° 850 355

ध्यान दें: अंकन उदाहरण - जाइरेशन व्यास डी = 315 मिमी, किस्त की लंबाई एल = 620 मिमी, फ्लेक्स प्रकार के बिना जी प्रकार छोटा: SWP315GX620 युग्मन।

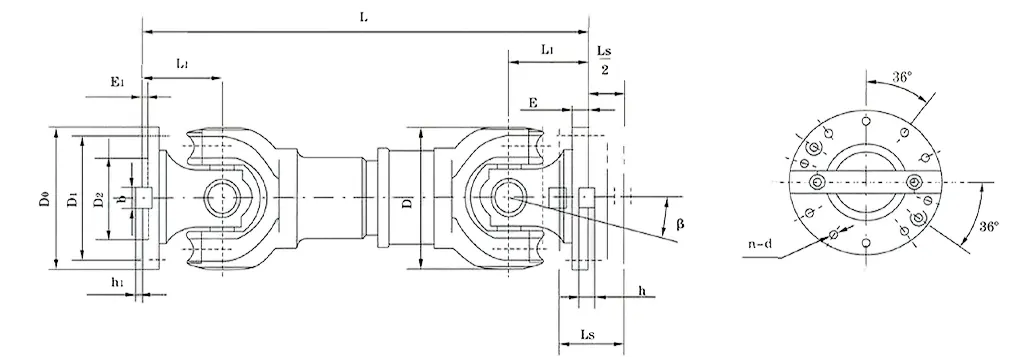

SWP-G coupling dimension drawing

उत्पाद व्यवहार्यता

तंग स्थानों के लिए निर्मित जहां आपको लचीलेपन और शक्ति दोनों की आवश्यकता होती है। भारी भागों के लिए जगह के बिना स्थानों में टॉर्क को कुशलतापूर्वक स्थानांतरित करता है, भले ही शाफ्ट पूरी तरह से संरेखित न हों।

निर्माण उपकरण

उत्खननकर्ताओं और लोडरों के पास तंग जगहें होती हैं जहां हिस्से एक-दूसरे से रगड़ते हैं। एसडब्ल्यूपी-जी बिल्कुल फिट बैठता है, कंपन को अवशोषित करता है और निरंतर गति को संभालता है।

कृषि मशीनरी

ऊबड़-खाबड़ खेतों में जुताई करने वाले ट्रैक्टर और उबड़-खाबड़ इलाकों में हार्वेस्टर। ऑफ-रोड कार्य से कोणीय गलत संरेखण को समायोजित करता है, जिससे घिसाव कम होता है।

समुद्री सेटअप

नावों पर तंग इंजन डिब्बे। संक्षारण प्रतिरोधी निर्माण लहरों और प्रणोदन से खारे पानी और गतिशील भार को संभालता है।

नवीकरणीय ऊर्जा

पवन टर्बाइनों और सौर ट्रैकरों को सीमित स्थानों में सटीक नियंत्रण की आवश्यकता होती है। कम प्रतिक्रिया और कम रखरखाव के साथ उच्च टॉर्क।

SWP-G coupling applications

उत्पाद की विशेषताएँ

कॉम्पैक्ट बिल्ड, हाई टॉर्क, टिकाऊ सामग्री और संक्षारण प्रतिरोध - मांग वाले वातावरण में निरंतर ड्यूटी के लिए इंजीनियर किया गया।

हाई-टॉर्क फ्लेक्स तत्व

उन्नत फ्लेक्स तत्व प्रदर्शन से समझौता किए बिना बड़े कोणीय मिसलिग्न्मेंट को संभालते हैं। गतिशील वातावरण के लिए आदर्श जहां शाफ्ट शिफ्ट होते हैं।

टिकाऊ सामग्री

उच्च शक्ति वाले स्टील और कांस्य घटक नॉनस्टॉप ऑपरेशन के तहत पहनने और थकान का विरोध करते हैं। विद्युत संचरण को स्थिर रखने के लिए झटके को सोख लेता है।

तेजी से स्थापना

बोल्ट वाले या चाबी वाले कनेक्शन जल्दी जुड़ जाते हैं और रखरखाव का समय कम हो जाता है। अक्षीय गतिविधियों को अच्छी तरह से संभालता है - भागों के शिफ्ट होने पर कोई फिसलन या मिसफिटिंग नहीं होती है।

संक्षारण प्रतिरोध

सुरक्षात्मक कोटिंग्स खारे पानी और कठोर वातावरण का सामना करती हैं। प्रणोदन प्रणालियों के लिए समुद्री सार्वभौमिक संयुक्त युग्मन के रूप में बढ़िया काम करता है।

SWP-G coupling features

यह काम किस प्रकार करता है

लचीला टॉर्क ट्रांसमिशन - शाफ्ट के बीच एक पुल जो कनेक्शन को तोड़े बिना थोड़ा आगे बढ़ सकता है।

इनपुट शाफ्ट घूमता है इनपुट शाफ्ट लचीले तत्व को घुमाता और घुमाता है।
लचीला तत्व झुकता है इलास्टोमेरिक तत्व ऊर्जा बर्बाद किए बिना कोणीय, अक्षीय और रेडियल बदलाव को संभालते हैं।
टॉर्क आउटपुट शाफ्ट में स्थानांतरित होता है लचीला तत्व पर्याप्त रूप से फ्लेक्स करके टॉर्क को आउटपुट शाफ्ट तक ले जाता है - कोई झटका नहीं, कोई अचानक रुकना नहीं।
कंपन अवशोषित समुद्री वातावरण या उबड़-खाबड़ इलाकों में, फ्लेक्स डिज़ाइन कंपन और झटके को सोख लेता है, जिससे सेवा जीवन बढ़ जाता है।

ग्राहक समीक्षाएँ

उत्पादन में एसडब्ल्यूपी-जी का उपयोग करने वाले इंजीनियरों और रखरखाव टीमों से प्रतिक्रिया।

⭐⭐⭐⭐⭐

"यह कठिन है, बिना पसीना बहाए उच्च गति वाले कार्यों को संभालता है। महीनों की दौड़ के बाद, हमने मुश्किल से ही कोई टूट-फूट देखी है।"

ली जियान - वरिष्ठ अभियंता, शंघाई औद्योगिक उपकरण

⭐⭐⭐⭐⭐

"हमने अपने पुराने, भारी कपलिंग को बदल दिया। बिजली हस्तांतरण सुचारू और स्थिर है, और रखरखाव की लागत कम हो गई है।"

एमिली वॉकर - तकनीकी निदेशक, न्यूयॉर्क मैन्युफैक्चरिंग सॉल्यूशंस

⭐⭐⭐⭐⭐

"छोटा आकार हमारे तंग सेटअप में फिट बैठता है, और लचीला डिज़ाइन संचालन को सुचारू रखता है। कम रखरखाव सिरदर्द।"

एंड्रिया रॉसी - संचालन प्रबंधक, मिलान इंजीनियरिंग

⭐⭐⭐⭐⭐

"भारी भार के तहत भी, प्रदर्शन लगातार बना रहता है। हमारी उत्पादन लाइन की दक्षता अब काफी बढ़ गई है।"

जीन-क्लाउड लेफ़ेवरे - रखरखाव पर्यवेक्षक, ल्योन मैकेनिकल वर्क्स

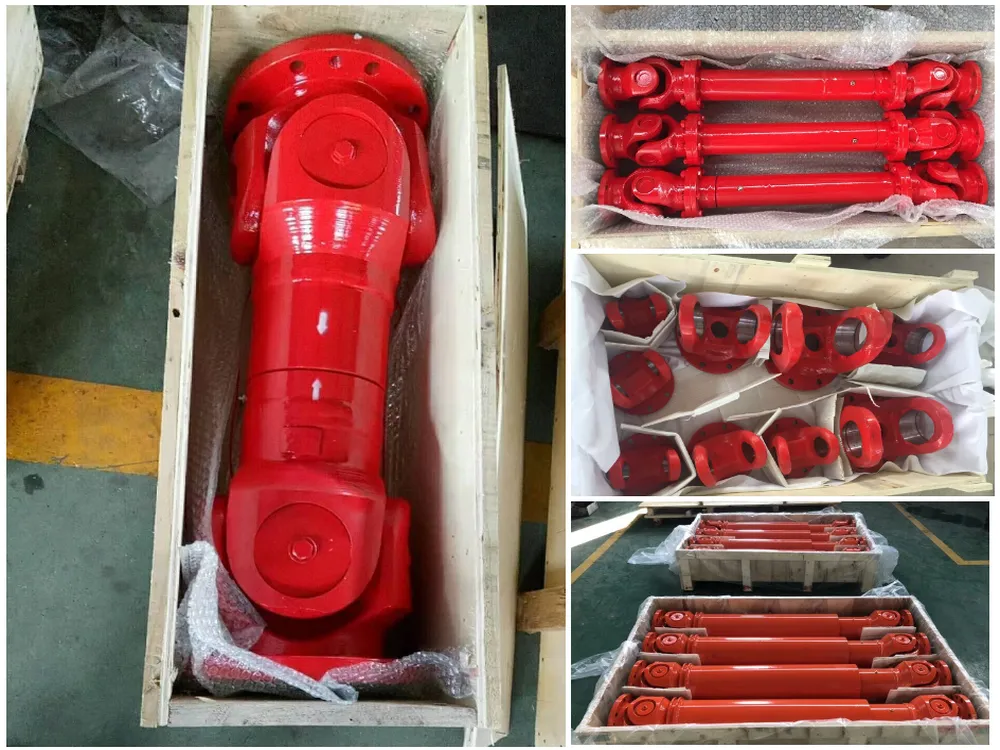

Raydafon universal joint coupling factory

क्या आपके उपकरण के लिए SWP-G कपलिंग की आवश्यकता है?

हमें अपना परिभ्रमण व्यास, टॉर्क आवश्यकता, स्थापना लंबाई और अनुप्रयोग भेजें। हमारी टीम सही मॉडल की पुष्टि करेगी और एक अनुरूप समाधान प्रदान करेगी।
