प्लास्टिक पेचदार गियर

Raydafon चीन के Ningbo में अपने कारखाने में POM और नायलॉन में कस्टम प्लास्टिक हेलिकल गियर बनाता है। मानक टूलींग मॉड्यूल M0.1-M2.0 को कवर करता है, Ø1.40 मिमी से Ø3.05 मिमी तक बोर, बाहरी व्यास Ø10-Ø50 मिमी (कस्टम टूलींग पर Ø120 मिमी तक) और चेहरे की चौड़ाई 2.0-10.0 मिमी, कार्य तापमान सीमा -30 डिग्री सेल्सियस से +100 डिग्री सेल्सियस के साथ। क्योंकि दांत का आकार काटने के बजाय इंजेक्शन मोल्ड में तैयार किया जाता है, हेलिक्स कोण और प्रोफाइल पूरे बैच में एक समान रहते हैं, और गियर स्व-चिकनाई और शांत चलते हैं - मापा शोर समान अनुप्रयोग में समकक्ष स्पर-गियर ड्राइव की तुलना में लगभग 20% कम है। ग्लास से भरे ग्रेड उपलब्ध हैं जहां उच्च टॉर्क या कठोरता की आवश्यकता होती है, और मशीनीकृत प्लास्टिक या धातु गियर उद्धृत किए जाते हैं जहां मोल्डेड प्लास्टिक कर्तव्य को पूरा नहीं कर सकता है। टूलींग जांच और कोटेशन के लिए 24 घंटे के भीतर अपनी ड्राइंग या नमूना विवरण भेजें।

प्लास्टिक हेलिकल गियर - पोम और नायलॉन, एम0.1 से एम2.0

छोटी ड्राइव के लिए इंजेक्शन-मोल्डेड हेलिकल गियर जिन्हें शांत चलने, कोई चिकनाई नहीं और कम वजन की आवश्यकता होती है। मानक टूलींग मॉड्यूल M0.1-M2.0 को कवर करता है, Ø1.40 से Ø3.05 मिमी तक बोर, बाहरी व्यास Ø10-Ø50 मिमी और चेहरे की चौड़ाई 2.0-10.0 मिमी, कटे हुए दांतों के बजाय मोल्डेड टूथ ज्योमेट्री के साथ - ताकि दांत से दांत की स्थिरता पूरे बैच में बनी रहे।

  • M0.1–M2.0मानक मॉड्यूल रेंज
  • Ø1.40–3.05मानक बोर रेंज
  • Ø10-50बाहरी व्यास सीमा (मिमी)
  • −30 से +100कार्य तापमान (डिग्री सेल्सियस)

चीन में प्लास्टिक हेलिकल गियर निर्माता - कस्टम पोम और नायलॉन हेलिकल गियर

रेडाफॉन चीन के निंगबो में अपने कारखाने में ओईएम के लिए प्लास्टिक हेलिकल गियर बनाता है, जिन्हें कटे हुए स्टील के बजाय शांत, स्व-चिकनाई वाले गियर की आवश्यकता होती है। गियर के दांत इंजेक्शन मोल्ड में बनते हैं, इसलिए हेलिक्स कोण, प्रोफ़ाइल और बोर की स्थिति बाद के मशीनिंग चरण के बजाय उपकरण द्वारा तय की जाती है - यही कारण है कि बैच-टू-बैच दांत का आकार सुसंगत रहता है और उपकरण चलने के बाद इकाई लागत कम हो जाती है। विशिष्ट खरीदार छोटे-मशीनरी निर्माता, चिकित्सा और प्रयोगशाला उपकरण निर्माता, उपकरण और पंप निर्माता हैं, और कोई भी चिकनाईयुक्त धातु गियर जोड़ी को रखरखाव-मुक्त प्लास्टिक से बदल रहा है।

मानक टूलींग सबसे तेज़ और सस्ता मार्ग है: मॉड्यूल, दांतों की गिनती, हेलिक्स कोण, बोर और चेहरे की चौड़ाई भेजें, और यदि मोल्ड मौजूद है तो हम स्टॉक टूलींग से उद्धृत करते हैं। जहां ज्यामिति नई है, हम आपकी ड्राइंग के अनुसार उपकरण और सांचा बनाते हैं। उसी कार्यशाला से संबंधित उत्पादों में शामिल हैंपेचदार गियरउच्च टॉर्क के लिए धातु में रेंज, पूर्णप्लास्टिक गियरस्पर, वर्म और आंतरिक रूपों में रेखा, औरप्रेरणा के गियरयदि आपकी ड्राइव को हेलिकल ओवरलैप की आवश्यकता नहीं है।

विशेष विवरण

  • उत्पाद का प्रकारपेचदार गियर (इंजेक्शन ढाला)
  • मानक मॉड्यूलM0.1 - M2.0
  • सामग्रीअनुरोध पर पॉलीएसेटल (पीओएम)/नायलॉन, कांच से भरे ग्रेड
  • मानक बोरØ1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 मिमी
  • बहरी घेराØ10.0 - Ø50.0 मिमी, कस्टम टूलींग पर Ø120 मिमी तक
  • चेहरे की चौड़ाई (एल)2.0 - 10.0 मिमी
  • कार्य तापमान-30°C से +100°C
  • स्नेहनस्व-चिकनाई, सामान्य ड्यूटी में कोई ग्रीस की आवश्यकता नहीं है
  • .Customizationमॉड्यूल से एम3.0, दांतों की गिनती, हेलिक्स कोण, बोर, हब, कीवे, रंग

मानत विशिष्टताएँ। बोर, बाहरी व्यास और चेहरे की चौड़ाई दिखाई गई सीमाओं के भीतर लचीली है - हमें आपके लिए आवश्यक मान बताएं।

प्रकार मॉड्यूल सामग्री ऊब पैदा करना बहरी घेरा चेहरे की चौड़ाई (एल)
पेचदार गियर M0.1 - M2.0 पॉलीएसेटल (पीओएम)/नायलॉन Ø1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 मिमी (लचीला) Ø10.0 - Ø50.0 मिमी (लचीला) 2.0 - 10.0 मिमी (लचीला)

सहनशीलता और क्षमता:ढले हुए प्लास्टिक गियर कटे हुए धातु गियर की तुलना में व्यापक सहनशीलता बैंड रखते हैं, और सटीक आंकड़े मॉड्यूल, दीवार की मोटाई और सामग्री ग्रेड पर निर्भर करते हैं। कृपया उद्धरण स्तर पर आपकी असेंबली के लिए आवश्यक बैकलैश और केंद्र-दूरी सहनशीलता बताएं - हम पुष्टि करेंगे कि टूलींग क्या पकड़ सकती है, या यदि प्लास्टिक इसे पूरा नहीं कर सकता है तो कट गियर की सिफारिश करें।

पोम या नायलॉन: सही सामग्री का चयन

पॉलीएसेटल (पीओएम)

छोटे सटीक गियर के लिए डिफ़ॉल्ट विकल्प। कम घर्षण, उच्च कठोरता और नमी के तहत बहुत स्थिर आयाम, जो केंद्र की दूरी और प्रतिक्रिया का अनुमान लगाता है। निरंतर चलने वाली ड्राइव और असेंबली के लिए सर्वोत्तम जहां गियर को महीनों तक सहनशीलता बनाए रखनी चाहिए।

नायलॉन (पीए)

पीओएम की तुलना में अधिक कठोर और अधिक प्रभाव सहिष्णु, झटके और कंपन की बेहतर नमी के साथ, लेकिन यह नमी को अवशोषित करता है और आर्द्रता के साथ आयाम को थोड़ा बदलता है। कड़ी-सहिष्णुता स्थिति के बजाय रुक-रुक कर, प्रभाव-भारित या उच्च-कंपन ड्राइव के लिए उपयुक्त।

ग्लास से भरे ग्रेड

ग्लास फाइबर जोड़ने से उच्च टॉर्क के लिए ताकत और कठोरता बढ़ जाती है, और ऊंचे तापमान पर रेंगने के प्रतिरोध में सुधार होता है, लेकिन मोल्ड घिसाव बढ़ जाता है और प्राकृतिक नमी थोड़ी कम हो जाती है। हम आपके कर्तव्य के लिए ग्रेड और अपेक्षित जीवन पर सलाह देंगे।

यदि आपकी टॉर्क की आवश्यकता मोल्डेड प्लास्टिक की क्षमता से अधिक है, तो ईमानदार उत्तर एक कट गियर है - हमारा देखेंगेअर की गोल गरारीऔर धातु में पेचदार गियर रेंज। हम सेवा में विफल रहने वाले प्लास्टिक गियर को बेचने के बजाय सही हिस्से का उद्धरण देना पसंद करेंगे।

उत्पाद विवरण

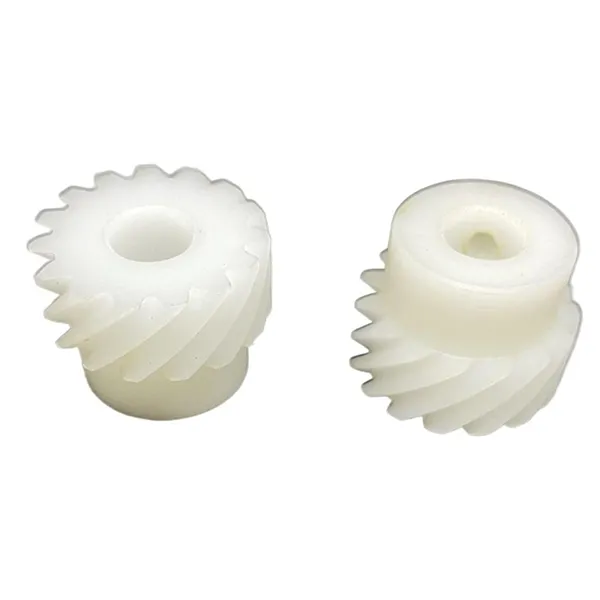

नीचे दी गई तस्वीरें हमारे ढाले हुए प्लास्टिक हेलिकल गियर दिखाती हैं: टूथ फॉर्म, हब और बोर फिनिश, और इकट्ठे गियर सेट।

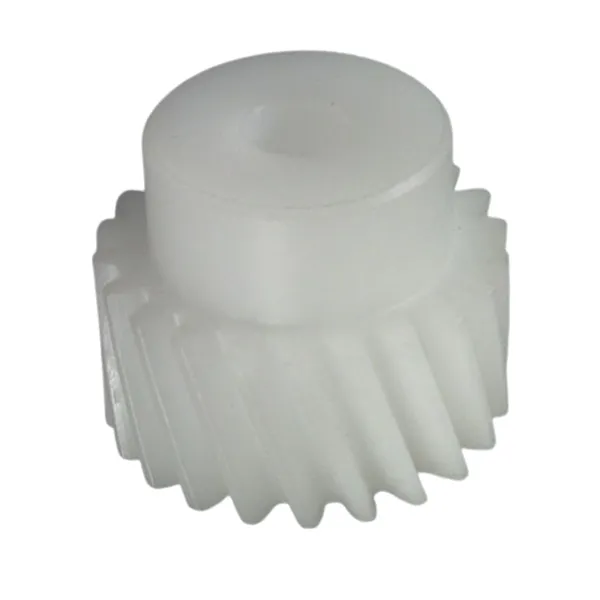

Injection moulded plastic helical gear showing helix angle, tooth form and bore
मोल्डेड प्लास्टिक हेलिकल गियर - हेलिक्स एंगल, टूथ फॉर्म और तैयार बोर।

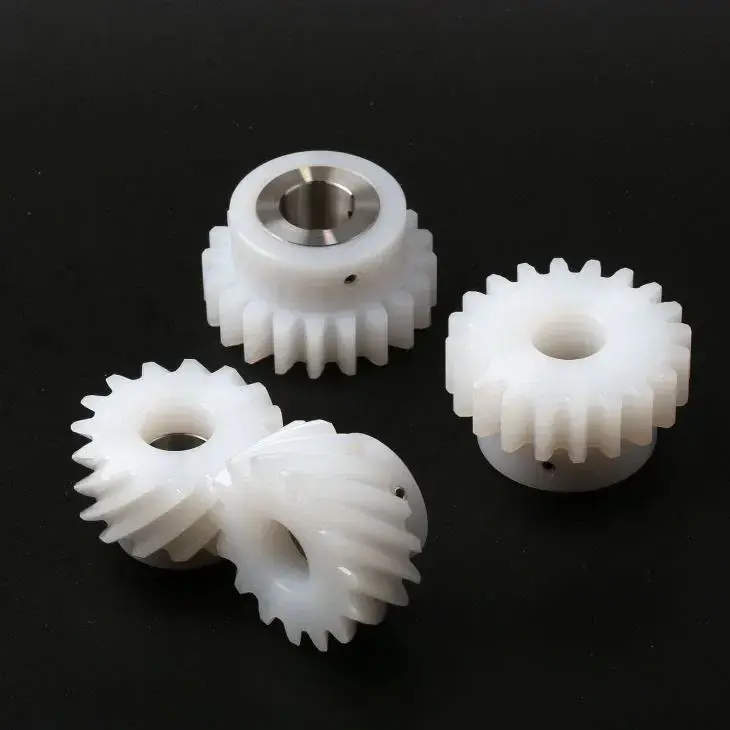

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
हब और सटीक बोर के साथ मानक पीओएम हेलिकल गियर।

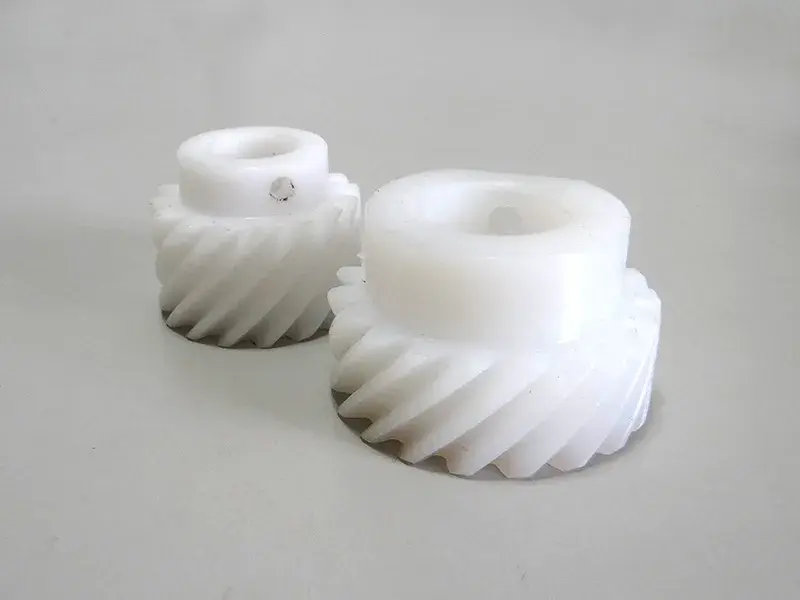

Plastic helical gear set assembled in a small drive application
प्लास्टिक हेलिकल गियर सेट को एक छोटी सी ड्राइव में असेंबल किया गया।

प्रमुख लाभ

  1. 01

    स्व-चिकनाई

    पीओएम और नायलॉन तेल या ग्रीस फिल्म के बिना एक दूसरे के खिलाफ या स्टील के खिलाफ चलते हैं, इसलिए एक गियरबॉक्स जिसे पहले एक स्नेहक कक्ष, सील और एक सेवा अंतराल की आवश्यकता होती है, उसे रखरखाव-मुक्त बनाया जा सकता है।

  2. 02

    शांत संचरण

    एक पेचदार दांत का हेलिक्स ओवरलैप एक ही प्रभाव के बजाय धीरे-धीरे जुड़ता है, और पॉलिमर स्वयं कंपन को कम करता है - हमारे गियर पर मापा गया शोर एक ही अनुप्रयोग में समकक्ष स्पर-गियर ड्राइव से लगभग 20% कम है।

  3. 03

    पारस्परिक भार कम करें

    मोल्डेड प्लास्टिक स्टील या पीतल की तुलना में बहुत हल्का होता है, जो संचालित भागों की जड़ता को कम करता है। यह हाथ के औजारों, पोर्टेबल उपकरणों, छोटे पोजिशनिंग तंत्र और अन्य वजन-संवेदनशील उत्पादों में मायने रखता है।

  4. 04

    संक्षारण और रासायनिक प्रतिरोध

    इंजीनियरिंग प्लास्टिक जंग नहीं लगाता है और अधिकांश एसिड, क्षार, डिटर्जेंट और खाद्य-संपर्क सफाई एजेंटों का विरोध करता है, इसलिए गियर आर्द्र, धुले हुए या हल्के संक्षारक वातावरण में चल सकता है जहां धातु गियर को चढ़ाना की आवश्यकता होगी।

  5. 05

    लगातार ढली हुई ज्यामिति

    दाँत का आकार मोल्ड कैविटी से आता है, इसलिए बैच में प्रत्येक भाग अनिवार्य रूप से समान है - कोई कटर घिसाव नहीं, कोई रन-टू-रन प्रोफ़ाइल भिन्नता नहीं, और आपके लिए बहुत कम निरीक्षण प्रयास।

  6. 06

    फ़ैक्टरी-प्रत्यक्ष कीमत

    टूल, मोल्डिंग और निरीक्षण सभी एक ही छत के नीचे होते हैं, बीच में कोई ट्रेडिंग मार्जिन नहीं होता है। इकाई मूल्य टूलींग चरण द्वारा संचालित होता है, मध्य परत द्वारा नहीं।

कैसे एक पेचदार गियर टॉर्क संचारित करता है

एक स्पर गियर के दांत एक ही बार में संभोग दांतों से मिलते हैं। एक पेचदार गियर के दांत धुरी के एक कोण पर सेट होते हैं, इसलिए संपर्क दांत के एक छोर से शुरू होता है और दूसरे छोर तक फैलता है, जिस तरह से एक ज़िप बंद होता है। इसलिए भार प्रभाव के रूप में आने के बजाय धीरे-धीरे बढ़ता है, यही मुख्य कारण है कि एक पेचदार जोड़ी समान गति और भार पर स्पर जोड़ी की तुलना में अधिक सुचारू और शांत चलती है।

दूसरा प्रभाव लोड शेयरिंग है। क्योंकि उस विकर्ण रेखा के साथ किसी भी समय कई दांत संपर्क में होते हैं, किसी दिए गए टॉर्क को संचारित करने के लिए आवश्यक बल दांत के किनारे के एक बड़े क्षेत्र में फैलता है, इसलिए स्थानीय संपर्क दबाव कम होता है और सतह का घिसाव धीमा होता है। पूरा भार उठाने वाला एक प्लास्टिक का दांत ख़राब हो जाएगा; दांतों का एक सेट इसे साझा नहीं करता है - यही कारण है कि पेचदार ज्यामिति पीओएम और नायलॉन जैसी अपेक्षाकृत नरम सामग्री के लिए उपयुक्त है।

पेचदार दांत भी शाफ्ट के साथ एक अक्षीय थ्रस्ट लोड उत्पन्न करते हैं, इसलिए शाफ्ट पर बीयरिंग या थ्रस्ट वॉशर इसे लेने में सक्षम होना चाहिए। स्पर गियर के स्थान पर हेलिकल गियर को निर्दिष्ट करने से पहले जांचने लायक यह एक डिज़ाइन बिंदु है: टूथ ओवरलैप शांति और लोड साझाकरण खरीदता है, लेकिन यह असेंबली के बाकी हिस्सों को एक अतिरिक्त अक्षीय बल प्रदान करता है।

अनुप्रयोग

  • छोटे गियरमोटर्सशांत कमी चरण
  • चिकित्सा एवं प्रयोगशाला उपकरणस्वच्छ, चिकनाई मुक्त ड्राइव
  • खाद्य एवं पेय उपकरणधोने योग्य, रासायनिक रूप से प्रतिरोधी हिस्से
  • कार्यालय एवं घरेलू उपकरणकम शोर सक्रियण और टाइमर
  • मोटर वाहन सहायक उपकरणदर्पण, सीटें, कुंडी, छोटे एक्चुएटर
  • इंस्ट्रुमेंटेशन और रोबोटिक्सहल्की, कम-जड़ता पोजिशनिंग ड्राइव
  • वेंडिंग एवं वितरण मशीनेंस्व-चिकनाई लंबे जीवन तंत्र
  • पंप और वाल्वजंग न लगने वाली आंतरिक गियरिंग

यदि आपका आवेदन सूचीबद्ध नहीं है, तो ड्राइंग या नमूना भाग भेजें। ज्यादातर मामलों में हम मॉड्यूल, बोर और हेलिक्स कोण से पुष्टि कर सकते हैं कि मानक टूलिंग फिट बैठती है या नए सांचे की जरूरत है।

क्रेता अक्सर पूछे जाने वाले प्रश्न

  • क्या ये गियर प्लास्टिक बार से ढाले गए या मशीनीकृत हैं?वे स्टील टूलींग में इंजेक्शन द्वारा ढाले गए हैं, जो पूरे बैच में दांतों की ज्यामिति को समान रखता है और यूनिट लागत को कम करता है। मशीनीकृत प्लास्टिक गियर प्रोटोटाइप और बहुत कम मात्रा में उपलब्ध हैं।
  • एक प्लास्टिक हेलिकल गियर अधिकतम कितना टॉर्क वहन कर सकता है?यह मॉड्यूल, चेहरे की चौड़ाई, दांतों की संख्या और सामग्री ग्रेड पर निर्भर करता है, इसलिए हम एक भी आंकड़ा प्रकाशित नहीं करते हैं। टॉर्क, गति और कर्तव्य चक्र भेजें और हम एक मॉड्यूल और सामग्री की सिफारिश करेंगे, या आपको बताएंगे कि क्या कर्तव्य को इसके बजाय धातु गियर की आवश्यकता है।
  • क्या मुझे गियर को लुब्रिकेट करने की आवश्यकता है?सामान्य ड्यूटी में नहीं. पीओएम और नायलॉन स्व-चिकनाई वाले हैं। हाई-स्पीड या हाई-लोड निरंतर चलने के लिए, संगत ग्रीस की थोड़ी मात्रा जीवन को बढ़ा सकती है, और यदि आपके कर्तव्य की आवश्यकता है तो हम उद्धरण स्तर पर ऐसा कहेंगे।
  • बोर और दाँत के आकार पर आप क्या सहनशीलता रख सकते हैं?ढले हुए हिस्से कटे हुए गियर की तुलना में अधिक चौड़ा बैंड धारण करते हैं। हमें बताएं कि आपकी असेंबली को किस केंद्र-दूरी और बैकलैश सहनशीलता की आवश्यकता है और हम पुष्टि करेंगे कि टूलींग इसे पूरा कर सकती है या नहीं, या यदि नहीं कर सकती है तो मशीनीकृत भाग का उद्धरण दें।
  • कस्टम गियर के लिए टूलींग लागत और लीड समय क्या है?टूलींग की लागत मॉड्यूल, गुहाओं की संख्या और गियर आकार पर निर्भर करती है; बड़े मॉड्यूल और मल्टी-कैविटी टूल की लागत अधिक होती है। एक बार ड्राइंग स्वीकृत हो जाने के बाद, हम आमतौर पर ड्राइंग प्राप्त होने के 24 घंटों के भीतर, कोटेशन के साथ टूल लीड समय और नमूना शेड्यूल की पुष्टि करते हैं।
  • क्या आप उस नमूना भाग का मिलान कर सकते हैं जिसका हम पहले ही उपयोग कर चुके हैं?हाँ। एक नमूना या एक आयामी ड्राइंग भेजें - मॉड्यूल, दांतों की गिनती, हेलिक्स कोण, बोर, चेहरे की चौड़ाई और सामग्री। हम पुष्टि करेंगे कि क्या यह मौजूदा टूलींग से मेल खाता है या एक नए सांचे की आवश्यकता है, और किसी भी तरह से उद्धरण देंगे।

संबंधित उत्पाद और आगे पढ़ना

प्लास्टिक हेलिकल गियर कोटेशन का अनुरोध करें

अपनी ड्राइंग या नमूना विवरण भेजें - मॉड्यूल, दांतों की गिनती, हेलिक्स कोण, बोर, चेहरे की चौड़ाई, सामग्री और मात्रा। हम पुष्टि करते हैं कि मानक टूलिंग फिट बैठती है या नए सांचे की आवश्यकता है, और 24 घंटे के भीतर कीमत और लीड समय के साथ जवाब देते हैं।

अभी पूछताछ भेजें

* उद्धृत आंकड़े (शोर में कमी, तापमान सीमा, मॉड्यूल और बोर रेंज) मानक टूलींग और सामान्य ड्यूटी स्थितियों को संदर्भित करते हैं। ऑर्डर देने से पहले कृपया अंतिम ड्राइंग और सामग्री ग्रेड की पुष्टि करें।
