टीएमआर मिक्सर और डाइट फीडर के लिए 540 आरपीएम पीटीओ-संचालित ग्रहीय रिड्यूसर, 11.1:1 से 662.8:1 के अनुपात के साथ 3,810-42,000 एनएम निरंतर टॉर्क प्रदान करता है। कच्चा लोहा आवास, कार्बराइज्ड मिश्र धातु-स्टील गियरिंग, दोहरी सीलिंग और धूल, कीचड़ और धुलाई में दैनिक काम के लिए IP65 सुरक्षा।
पीजीए श्रृंखला बरमा ड्राइव इकाई है जो ट्रैक्टर पीटीओ और फ़ीड मिक्सर के मिश्रण पेंच के बीच बैठती है। ट्रैक्टर से 540 आरपीएम इनपुट को एक ग्रहीय चरण के माध्यम से निम्न, उच्च-टोक़ रोटेशन तक कम किया जाता है, बरमा को साइलेज, घास को उठाने और मोड़ने और बिना रुके ध्यान केंद्रित करने की आवश्यकता होती है। क्योंकि लोड पथ कई ग्रह गियरों में साझा किया जाता है, ड्राइव मिक्सर के फ्रंट या साइड प्लेट पर बोल्ट करने के लिए पर्याप्त कॉम्पैक्ट रहता है, जबकि सबसे छोटे मॉडल पर 3,810 एनएम से लेकर सबसे बड़े मॉडल पर 42,000 एनएम तक लगातार टॉर्क पैदा करता है।
Raydafon ISO 9001 गुणवत्ता प्रणाली के तहत चीन के Ningbo में अपनी कार्यशाला में PGA श्रृंखला का निर्माण करता है, और इसे OEM इकाई के रूप में फ़ीड मिक्सर और आहार फीडर निर्माताओं के साथ-साथ प्रतिस्थापन गियरबॉक्स के रूप में डीलरों को आपूर्ति करता है। यदि आपकी मशीन पीटीओ चालित है, तो इसे इसके साथ जोड़ देंफ़ीड मिक्सर के लिए पीटीओ शाफ्ट; यदि आपका मिक्सर ग्रहीय के बजाय बेवल चरण का उपयोग करता है, तो तुलना करेंफ़ीड मिक्सर गियरबॉक्सएक ही साइट पर रेंज.
ऑगर ड्राइव प्लैनेटरी गियरबॉक्स एक समाक्षीय रेड्यूसर है जिसमें एक सन गियर कई ग्रह गियर को चलाता है जो एक ग्रह वाहक द्वारा ले जाए जाने पर रिंग गियर के अंदर घूमते हैं। इसलिए टॉर्क को एकल जोड़ी के बजाय एक साथ कई दांत संपर्कों के माध्यम से प्रेषित किया जाता है, यही कारण है कि एक ग्रहीय इकाई एक छोटे, गोल आवास में भारी मिक्सर भार ले जा सकती है और यह उस झटके का प्रतिरोध क्यों करती है जो तब होता है जब एक पूर्ण बरमा जमे हुए या कॉम्पैक्ट फ़ीड में शुरू होता है।
फ़ीड मिक्सर में अनुक्रम सीधा है: 540 आरपीएम पर ट्रैक्टर पीटीओ, बरमा शाफ्ट पर लगभग 5-50 आरपीएम तक ग्रहीय कमी, और एक टोक़ गुणन जो तुलनात्मक रूप से छोटे ट्रैक्टर को एक बड़े मिश्रण पेंच को मोड़ने देता है। यही कारण है कि पीजीए श्रृंखला को छोटे ट्रैक्टर चलाने वाले खेतों द्वारा चुना जाता है - गियरबॉक्स, ट्रैक्टर नहीं, अतिरिक्त मोड़ बल की आपूर्ति करता है। यही सिद्धांत सिलेज और बायोगैस प्लांट फीडर पर लागू होता है, जहां निरंतर कम गति का रोटेशन चरम गति से अधिक मायने रखता है।
सभी मॉडलों को 540 आरपीएम की इनपुट स्पीड पर रेट किया गया है। प्रत्येक कॉलम को देखने के लिए तालिका को किनारे की ओर स्क्रॉल करें।
| नमूना | सतत टॉर्क (N·m) | अधिकतम टॉर्क (N·m) | अनुपात मैं | इनपुट शाफ्ट |
|---|---|---|---|---|
| एकल-चरण और दो-चरण मॉडल | ||||
| पीजीए-502 | 3,810 | 7,620 | 12.36–15.51 | 1"3/8 Z6 |
| पीजीए-1002/3 | 8,500 | 17,000 | 16.8–30.6 | 1"3/4 Z20 |
| पीजीए-1202 | 11,600 | 23,200 | 11.1-19.4 | 1"3/4 Z20 |
| पीजीए-1602/3 | 15,700 | 31,400 | 13.4-47.5 | 1"3/4 Z20 |
| पीजीए-1702/3 | 15,700 | 31,400 | 13.4-47.5 | 1"3/4 Z20 |
| पीजीए-2102/3 | 21,000 | 47,000 | 12.1-62.1 | 1"3/4 Z20 |
| पीजीए-2502 | 23,780 | 48,000 | 13.6-23.6 | 1"3/4 Z20 |
| पीजीए-3003/4 | 30,760 | 61,520 | 25.7-84.4 | 1"3/4 Z20 |
| पीजीए-4203 | 42,000 | 142,000 | 27.8-91.4 | 1"3/4 Z20 |
| बड़े ऊर्ध्वाधर मिक्सर और बायोगैस फीडर के लिए उच्च अनुपात वाले मॉडल | ||||
| पीजीए-1603 | 15,700 | 31,400 | 24.4-116.9 | 1"3/4 Z20 |
| पीजीए-1703 | 15,700 | 31,400 | 24.4-116.9 | 1"3/4 Z20 |
| पीजीए-2103 | 21,000 | 47,000 | 31.8-126.5 | 1"3/4 Z20 |
| पीजीए-2503 | 23,780 | 48,000 | 35.7-142.2 | 1"3/4 Z20 |
| पीजीए-3004 | 30,760 | 61,520 | 97.4-612.3 | 1"3/4 Z20 |
| पीजीए-4204 | 42,000 | 142,000 | 105.4-662.8 | 1"3/4 Z20 |
निश्चित नहीं कि कौन सा फ्रेम फिट बैठता है? मिक्सर ब्रांड, बरमा व्यास, ट्रैक्टर हॉर्स पावर और आवश्यक बरमा गति भेजें - हमारे इंजीनियर आपके ऑर्डर से पहले मॉडल और अनुपात की पुष्टि करेंगे।

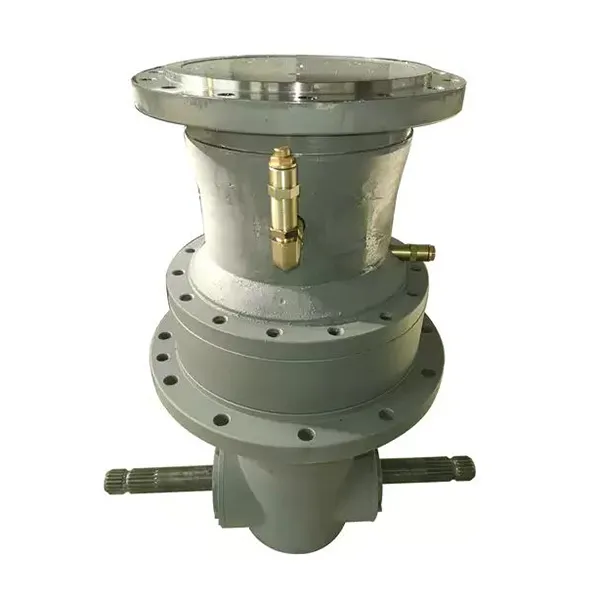

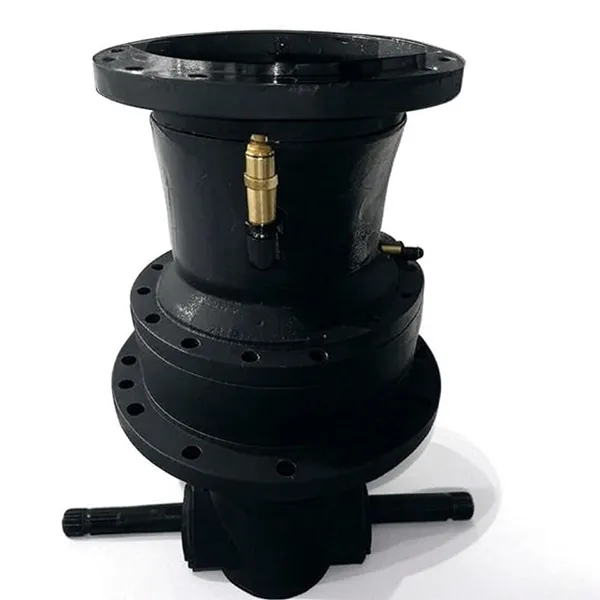

नीचे दी गई दोनों तस्वीरें पीजीए श्रृंखला इकाई हैं जो हम उत्पादित करते हैं: इसके कास्ट हाउसिंग और पीटीओ इनपुट के साथ इकट्ठे गियरबॉक्स, और बढ़ते जांच के लिए उपयोग की जाने वाली आयाम ड्राइंग।
गियर और शाफ्ट को उच्च शक्ति वाले मिश्र धातु इस्पात और गैस कार्बोराइज्ड से मशीनीकृत किया जाता है, फिर लगभग HRC58 की दांत-सतह कठोरता तक बुझाया जाता है, जबकि कोर झटके को अवशोषित करने के लिए पर्याप्त कठोर रहता है। वह संयोजन पीजीए श्रृंखला को अपघर्षक सिलेज पर पहनने के प्रतिरोध और बार-बार लोड किए गए स्टार्ट की सहनशीलता प्रदान करता है, और यही कारण है कि बाहरी आवरण को बदले बिना एक ही फ्रेम को विस्तृत अनुपात रेंज में पेश किया जा सकता है।
आवास एक टुकड़ा कच्चा लोहा शरीर है, जो बीयरिंग बोर को संकेंद्रित रखता है और उस कंपन को नम करता है जो एक निर्मित आवास संचारित करेगा। इनपुट और आउटपुट सिरों पर दोहरी सीलिंग स्नेहक को अंदर रखती है और धूल, घोल और धोने वाले पानी को बाहर रखती है, जिससे यूनिट को IP65 सुरक्षा स्तर मिलता है। ग्रीस निपल्स और तेल भरने का बिंदु स्थित हैं ताकि मिक्सर के काम करने की स्थिति में नियमित सर्विसिंग की जा सके।
प्रत्येक गियरबॉक्स को पैकिंग से पहले चलाया और जांचा जाता है: सुचारू रोटेशन और तेल सीलिंग की पुष्टि करने के लिए नो-लोड रनिंग, गियर सेट पर बैकलैश और संपर्क-पैटर्न सत्यापन, और इनपुट स्पलाइन और आउटपुट फ्लैंज का अंतिम निरीक्षण। जब आपके प्रोजेक्ट को दस्तावेजी साक्ष्य की आवश्यकता हो तो परीक्षण रिकॉर्ड को शिपिंग दस्तावेजों के साथ जोड़ा जा सकता है।
उपरोक्त ईंधन-बचत और सेवा-अंतराल के आंकड़े हमारे गियरबॉक्स डिज़ाइन और विशिष्ट फ़ीड मिक्सर ड्यूटी पर आधारित हैं; वास्तविक परिणाम ट्रैक्टर, राशन और परिचालन स्थितियों पर निर्भर करते हैं।
पीजीए श्रृंखला को एक ठोस, कॉम्पैक्ट ग्रहीय ट्रांसमिशन के रूप में आपूर्ति की जाती है जो तीन सामान्य मिक्सर लेआउट में बोल्ट होता है। हमें बताएं कि आप कौन सा बनाते हैं या चलाते हैं, और आउटपुट फ्लैंज, माउंटिंग फेस और तेल भरने की स्थिति तदनुसार निर्धारित की जाती है।
ऑगर ड्राइव को गियरबॉक्स के माध्यम से ट्रक इंजन पीटीओ या हाइड्रोलिक मोटर से लिया जाता है, जिसमें मिक्सर फ्रंट प्लेट पर आवास लगाया जाता है।
गियरबॉक्स चलती चेसिस पर लगा होता है, जहां कम कंपन वाला ग्रहीय लेआउट गियर सेट को यात्रा के झटके से बचाता है।
बायोगैस संयंत्रों, फ़ीड केंद्रों और स्थिर टीएमआर प्रतिष्ठानों पर निरंतर शुल्क, जहां तेल शीतलन और सेवा पहुंच की योजना बनाई जा सकती है।
पीजीए श्रृंखला फ़ीड मिक्सर और बायोगैस प्लांट फीडिंग सिस्टम के रोटेशन को संचालित करती है। विशिष्ट स्थापनाओं में शामिल हैं:
यदि आपकी मशीन इस सूची में नहीं है, तो अनुप्रयोग और कर्तव्य चक्र का वर्णन करें। एक गियरबॉक्स जो एक स्थिर बायोगैस फीडर के लिए उपयुक्त है, उसे ट्रक पर लगे टीएमआर वैगन के लिए एक अलग तेल विनिर्देश या माउंटिंग कोण की आवश्यकता हो सकती है।
★★★★★रॉबर्ट मार्टिनेजपाइपलाइन और साइट उपकरण ठेकेदार, ह्यूस्टन, यूएसए
हमने इन ग्रहीय गियरबॉक्स का उपयोग गल्फ कोस्ट पाइपलाइन कार्य पर किया जहां नमक स्प्रे और निरंतर कंपन सामान्य है। छह महीने के निरंतर संचालन के दौरान इकाइयाँ स्थिर रहीं, गियर मेशिंग सटीकता में कोई मापने योग्य परिवर्तन नहीं हुआ। वे अब हमारे वेल्डिंग पोजिशनर को चलाते हैं, असमान ज्वारीय जमीन पर भी हाथ को स्थिर रखते हैं। अगले पाइपलाइन चरण के लिए वे हमारी अनुमोदित आपूर्तिकर्ता सूची में हैं।
★★★★★सोफी डुबोइसप्रोडक्शन मैनेजर, ऑटोमोटिव पार्ट्स प्लांट, ल्योन, फ़्रांस
हमारी स्टैम्पिंग लाइन पर दो साल हो गए हैं और स्थिति सटीकता अभी भी ±0.02 मिमी के भीतर है, यहां तक कि पतली एल्यूमीनियम शीट पर भी। इन इकाइयों पर स्विच करने के बाद हमारी पहली-पास उपज में लगभग 15% का सुधार हुआ, और गियरबॉक्स को निर्धारित तेल परिवर्तनों के अलावा किसी भी चीज़ की आवश्यकता नहीं पड़ी।
★★★★★मार्को रॉसीरखरखाव क्रेता, कपड़ा मशीनरी, इटली
मैं यूरोप और चीन के बीच वोल्टेज अंतर के बारे में चिंतित था, और उनके इंजीनियरों ने रातोंरात एक अनुकूलन योजना तैयार की और एक दोहरे वोल्टेज नियंत्रण मॉड्यूल की आपूर्ति की। लकड़ी के टोकरे में सही स्नेहक और स्थानीय स्पेयर-पार्ट संपर्क के साथ इतालवी में एक रखरखाव मैनुअल भी शामिल था। माउंटिंग इंटरफ़ेस हमारे लूम ड्राइव शाफ्ट से बिल्कुल मेल खाता है, कमीशनिंग के दौरान कोई अक्षीय गति नहीं होती है।
Raydafon एक फ़ीड मिक्सर के चारों ओर पूरी ड्राइव ट्रेन की आपूर्ति करता है, इसलिए आप गियरबॉक्स, शाफ्ट और कपलिंग को एक कारखाने और एक निरीक्षण मानक से ऑर्डर कर सकते हैं:
मिक्सर मॉडल या ड्राइंग, ट्रैक्टर हॉर्स पावर, आवश्यक बरमा गति और डिलीवरी पोर्ट भेजें। हमारे इंजीनियर फ्रेम, अनुपात और इनपुट शाफ्ट की पुष्टि करते हैं, फिर 24 घंटों के भीतर एक निश्चित कीमत के साथ जवाब देते हैं।
