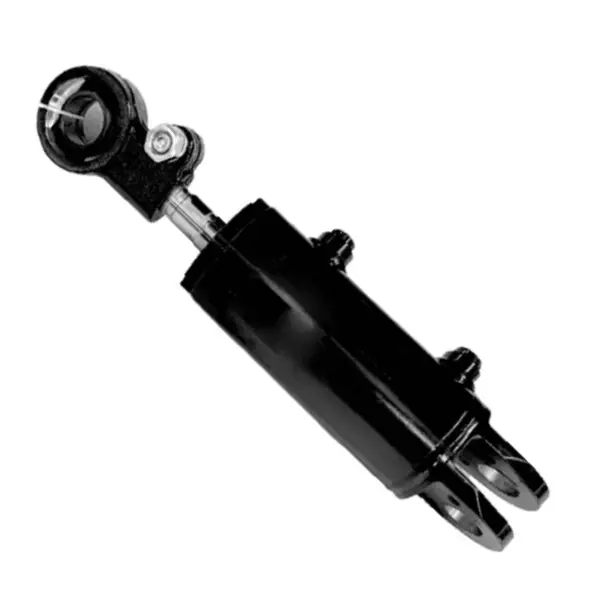

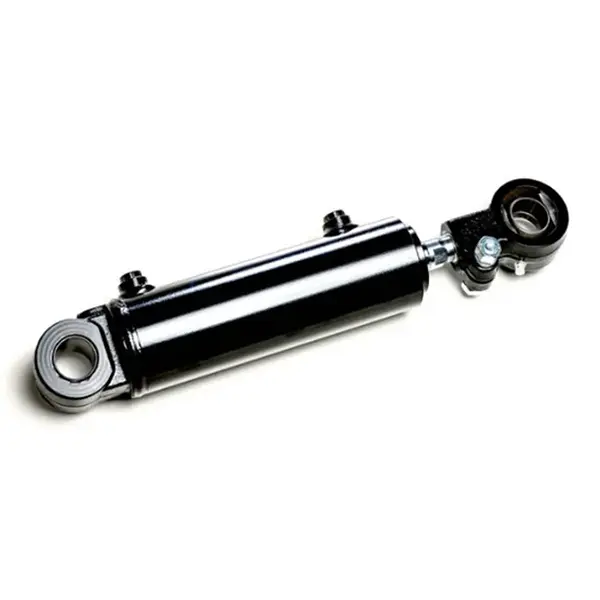

फोर्कलिफ्ट झुकाव सिलेंडर
  • फोर्कलिफ्ट झुकाव सिलेंडरफोर्कलिफ्ट झुकाव सिलेंडर
  • फोर्कलिफ्ट झुकाव सिलेंडरफोर्कलिफ्ट झुकाव सिलेंडर
  • फोर्कलिफ्ट झुकाव सिलेंडरफोर्कलिफ्ट झुकाव सिलेंडर

फोर्कलिफ्ट झुकाव सिलेंडर

रेडाफॉन फोर्कलिफ्ट टिल्ट सिलेंडर 1.5-18 टन फोर्कलिफ्ट पर फोर्क मास्ट टिल्ट नियंत्रण के लिए एक कस्टम-डिज़ाइन किया गया हाइड्रोलिक सिलेंडर है। मिलान किए गए पिस्टन, सिलेंडर बॉडी, रॉड और सील सेट के साथ उच्च शक्ति वाले स्टील से निर्मित। कार्यशील दबाव 7-14 एमपीए, लोड के तहत कोई दबाव में उतार-चढ़ाव नहीं। मानक बोर व्यास 60-100 मिमी, रॉड व्यास 25-40 मिमी, स्ट्रोक 32-193 मिमी। स्क्रू फिक्सेशन और रिटेनिंग रिंग कनेक्शन मस्तूल को हटाए बिना मिनटों में तेल सील को बदलने की अनुमति देता है। गोदाम, कारखाने और बंदरगाह संचालन के लिए उपयुक्त। OEM फोर्कलिफ्ट ब्रांडों के लिए कस्टम बोर, स्ट्रोक और इंस्टॉलेशन दूरी उपलब्ध है। MOQ 50 इकाइयाँ, 25-35 दिन का थोक लीड समय। कोटेशन के लिए फोर्कलिफ्ट मॉडल, बोर/स्ट्रोक आवश्यकता और मात्रा भेजें।
Raydafon OEM · फोर्कलिफ्ट स्पेयर पार्ट्स

1.5-18 टन फोर्कलिफ्ट के लिए कस्टम फोर्कलिफ्ट टिल्ट सिलेंडर - OEM निर्माता प्रत्यक्ष आपूर्ति

फोर्कलिफ्ट टिल्ट सिलेंडर हाइड्रोलिक घटक है जो मस्तूल और फोर्क्स के आगे और पीछे के झुकाव को नियंत्रित करता है। रेडाफॉन उच्च शक्ति वाले स्टील और एक मिलान पिस्टन/रॉड/सील सेट का उपयोग करके 1.5-18 टन फोर्कलिफ्ट के लिए टिल्ट सिलेंडर बनाती है। लोड के तहत कार्य दबाव 7-14 एमपीए पर स्थिर है। स्क्रू फिक्सेशन और रिटेनिंग रिंग कनेक्शन मस्तूल को हटाए बिना मिनटों में तेल सील को बदलने की अनुमति देता है। गोदाम लोडिंग, फैक्ट्री लिफ्टिंग और पोर्ट टर्नओवर के लिए उपयुक्त।

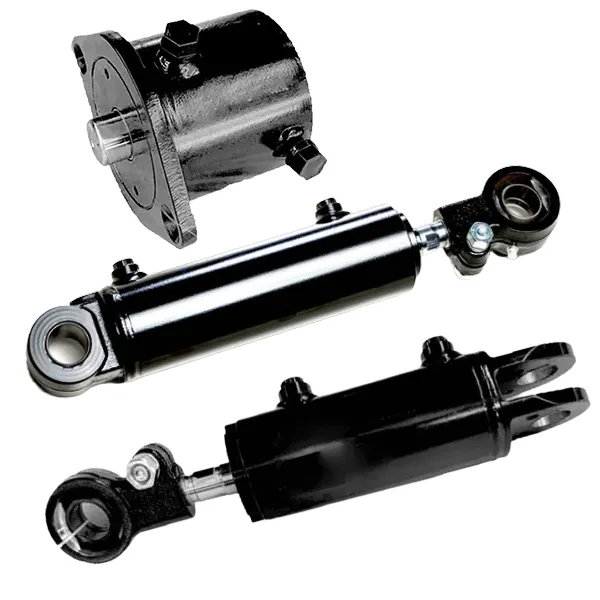

Forklift tilt cylinder Raydafon OEM manufacturer 1.5-18 टन
7-14 एमपीए कार्य का दबाव
Φ60-100 मिमी बोर व्यास
Φ25-40 मिमी रॉड का व्यास
32-193 मिमी आघात
3.4-22 किग्रा इकाई का वज़न
उत्पाद एनाटॉमी

टिल्ट सिलेंडर के अंदर - 25 मिलान वाले हिस्से

सिलेंडर को कमोडिटी हार्डवेयर से असेंबल नहीं किया गया है। पिस्टन, सिलेंडर बॉडी, पिस्टन रॉड और सील सेट को एक सेट के रूप में मिलान किया जाता है, जिस तरह से एक अनुभवी फिटर एक मिलान जोड़ी को हाथ से खत्म करता है। यही कारण है कि सिलेंडर ग्रंथि दबाव खोए बिना वर्षों तक उच्च दबाव में स्थिर रूप से चलता है।

अलग-अलग फोर्कलिफ्ट टन भार अलग-अलग आंतरिक व्यास और स्ट्रोक का उपयोग करते हैं, इसलिए झुकाव सिलेंडर मॉडल को ट्रक से मेल खाना चाहिए। Raydafon QA20V500 से A45M300 तक सात मानक मॉडल का स्टॉक और उत्पादन करता है, और ग्राहक की ड्राइंग के अनुसार एक कस्टम मॉडल तैयार कर सकता है। जिन ट्रकों को वर्टिकल लिफ्ट फ़ंक्शन की आवश्यकता होती है, उनके लिए Raydafon भी उत्पादन करता हैफोर्कलिफ्ट लिफ्ट सिलेंडर.

Forklift tilt cylinder parts anatomy

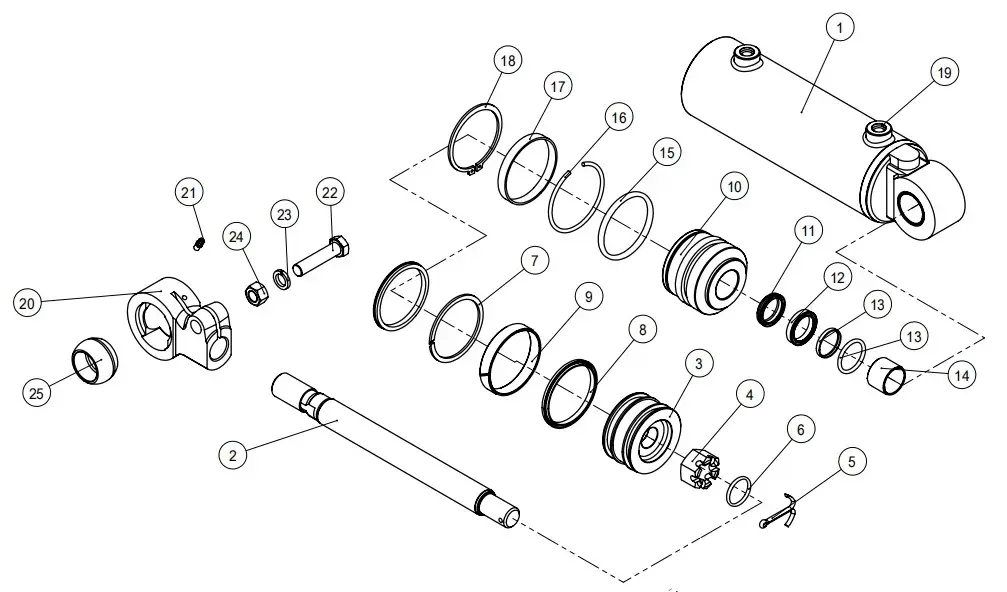

क्रमांकित भागों का आरेख - 25 मिलान किए गए घटक

25-भाग घटक सूची

विस्फोटित दृश्य से मिलान करने के लिए भागों को नीचे क्रमांकित किया गया है। संख्या 1-25 उपरोक्त चित्र के अनुरूप है।

01सिलेंडर हाउसिंग असि
02पिस्टन रॉड
03पिस्टन
04हेक्स नट
05कॉटर पिन्स
06O-अंगूठी
07बैक-रिंग
08छेद सील
09पहनने की अंगूठी
10गाइड बुश
11धूल वाइपर
12यू-अंगूठी
13रॉड मुहर
14डू बुश
15O-अंगूठी
16गोल तार
17चाभी का छल्ला
18शाफ्ट के लिए सर्क्लिप्स
19प्लग
20कुंडा
21निपल को चिकना कर लें
22पेंच
23स्प्रिंग वॉशर्स
24कड़े छिलके वाला फल
25गोलाकार असर

मानक मॉडल मैट्रिक्स - सात बोर/स्ट्रोक संयोजन

वह मॉडल चुनें जो आपके फोर्कलिफ्ट टन भार और माउंटिंग पैटर्न से मेल खाता हो, या कस्टम बिल्ड के लिए अपना ओईएम ड्राइंग भेजें। नीचे सूचीबद्ध सभी मॉडल समान मिलान वाले पिस्टन/रॉड/सील आर्किटेक्चर को साझा करते हैं।

ड्राइंग संख्या बोर ΦD रॉड Φd स्ट्रोक एस स्थापित करना। एल दबाव पत्तन वज़न
QA20V500-405000-000 Φ60 Φ30 32 109 18 एमपीए 2-एम14×1.5 3.4 किग्रा
S16N450-600000-001Z Φ63 Φ25 55 368 18.1 एमपीए 2-जी1/4 8.2 किग्रा
RTE35M300-600000-500 Φ85 Φ35 180 565 18.1 एमपीए 2-एम16×1.5 17 किग्रा
A15N450-600000AZ Φ65 Φ25 109 514 18.1 एमपीए 2-जी1/4 11.6 किग्रा
A30M300-600000-000B Φ70 Φ30 156 453 18.1 एमपीए 2-जी1/4 12 किग्रा
A35M300-600000-000C Φ80 Φ30 156 456.5 18.1 एमपीए 2-जी1/4 13 किग्रा
A45M300-600000Z Φ100 Φ40 193 498 18.1 एमपीए 2-एम16×1.5 22 किग्रा

आपका मॉडल नहीं मिल रहा? ओईएम ड्राइंग नंबर या भौतिक नमूना भेजें। Raydafon रिवर्स-इंजीनियर, एक नमूना तैयार करता है और उसी ड्राइंग पर बैच को उद्धृत करता है। व्यापक फोर्कलिफ्ट हाइड्रोलिक सिलेंडर रेंज के लिए, देखेंफोर्कलिफ्ट हाइड्रोलिक सिलेंडरवर्ग।

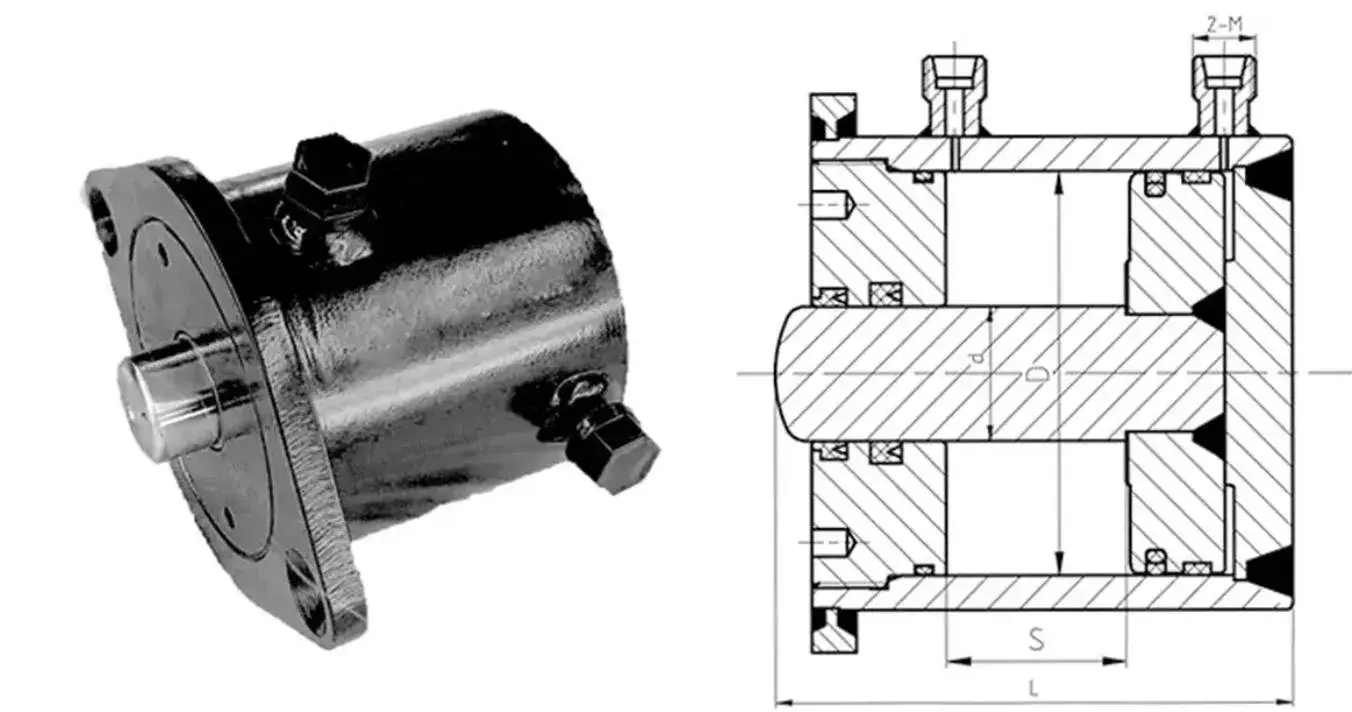

Forklift tilt cylinder dimension drawing 1
मॉडल QA20V500-405000-000 · Φ60 × Φ30 × 32 स्ट्रोक

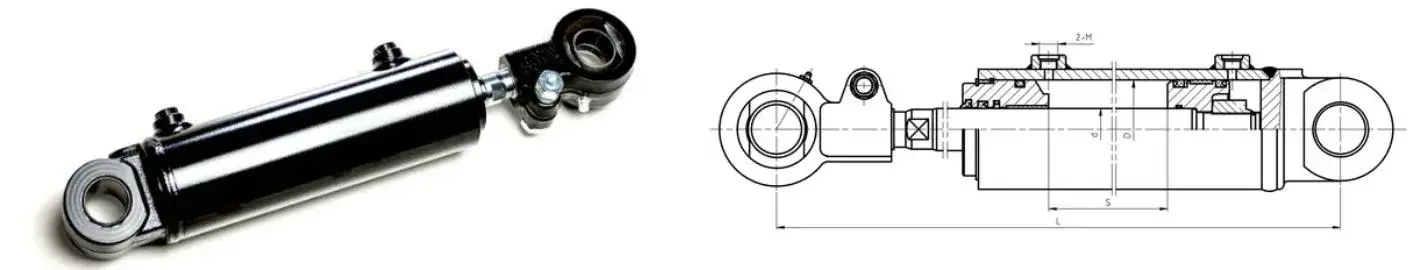

Forklift tilt cylinder dimension drawing 2
मॉडल S16N450 / RTE35M300 / A15N450

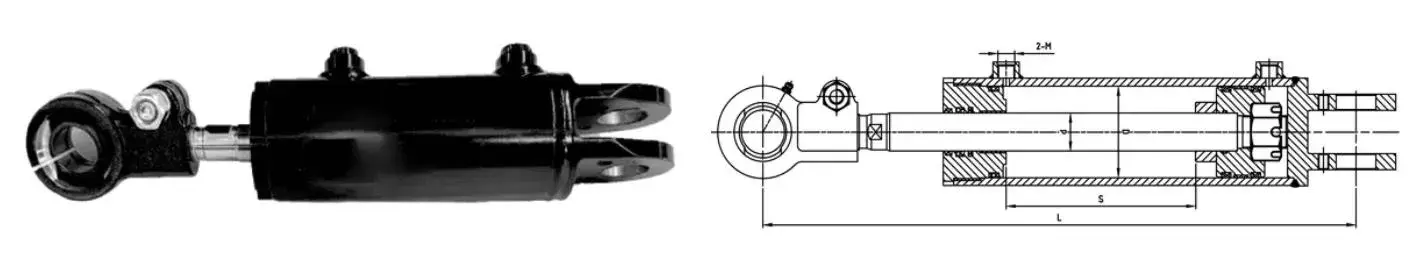

Forklift tilt cylinder dimension drawing 3
मॉडल A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
इंस्टालेशन अवलोकन - माउंटिंग पैटर्न और इंटरफ़ेस आयाम
काम के सिद्धांत

टिल्ट सिलेंडर मस्तूल को कैसे हिलाता है

झुका हुआ सिलेंडर पिस्टन को प्रत्यावर्ती गति में धकेलता है जो मस्तूल को आगे और पीछे झुकाने के लिए प्रेरित करता है। हाइड्रोलिक तेल सिलेंडर बेस पर दो बंदरगाहों में से एक के माध्यम से प्रवेश करता है; पिस्टन रॉड फैलती है और मस्तूल को आगे की ओर धकेलती है, या पीछे हटती है और मस्तूल को पीछे खींचती है। अन्य हाइड्रोलिक घटकों से अलग, यह सिलेंडर दोनों दिशाओं में आसानी से चलता है क्योंकि बोर और रॉड की सतह सील सेट से मेल खाती है।

भारी या अनियमित कार्गो पर, ऑपरेटर उठाने से पहले भार को समतल करने के लिए झुकाव फ़ंक्शन का उपयोग करता है। सटीक कोण नियंत्रण वह है जो लोड को स्थानांतरित होने से रोकता है और ट्रक को स्थिर रखता है। रेडाफॉन 7-14 एमपीए कामकाजी दबाव के तहत झुकाव सिलेंडर का परीक्षण करता है ताकि यह पुष्टि हो सके कि पूर्ण लोड के तहत प्रतिक्रिया सुचारू रहती है।

रेडाफ़ोन फोर्कलिफ्ट टिल्ट सिलेंडर के लाभ

01

उच्च दबाव में स्थिर

मिलान किए गए पिस्टन, रॉड और सील सेट दबाव को 7-14 एमपीए पर स्थिर रखते हैं। भारी भार के तहत या लंबी कामकाजी पाली के दौरान कोई उतार-चढ़ाव नहीं।

02

पहनने के लिए प्रतिरोधी सील यौगिक

सीलें कम तेल रिसाव और कम घिसाव वाले घिसाव-प्रतिरोधी यौगिक से बनाई जाती हैं। धूल भरे गोदामों या आर्द्र वातावरण में विश्वसनीय।

03

तेज़ रखरखाव डिज़ाइन

स्क्रू फिक्सेशन और रिटेनिंग रिंग कनेक्शन मिनटों में तेल सील को बदलने की अनुमति देता है। ट्रक से पूरा मस्तूल हटाने की आवश्यकता नहीं है।

04

सात मानक मॉडल

बोर Φ60 से Φ100, रॉड Φ25 से Φ40, स्ट्रोक 32 से 193 मिमी। कस्टम टूलींग ऑर्डर के बिना अधिकांश 1.5-18 टन फोर्कलिफ्ट अनुप्रयोगों को कवर करता है।

05

OEM समर्थन

एक फोर्कलिफ्ट ब्रांड और मॉडल, या एक ड्राइंग नंबर भेजें। Raydafon रिवर्स-इंजीनियर, एक ही ड्राइंग पर एक कस्टम बैच के नमूने और उद्धरण देता है।

06

फैक्टरी प्रत्यक्ष आपूर्ति

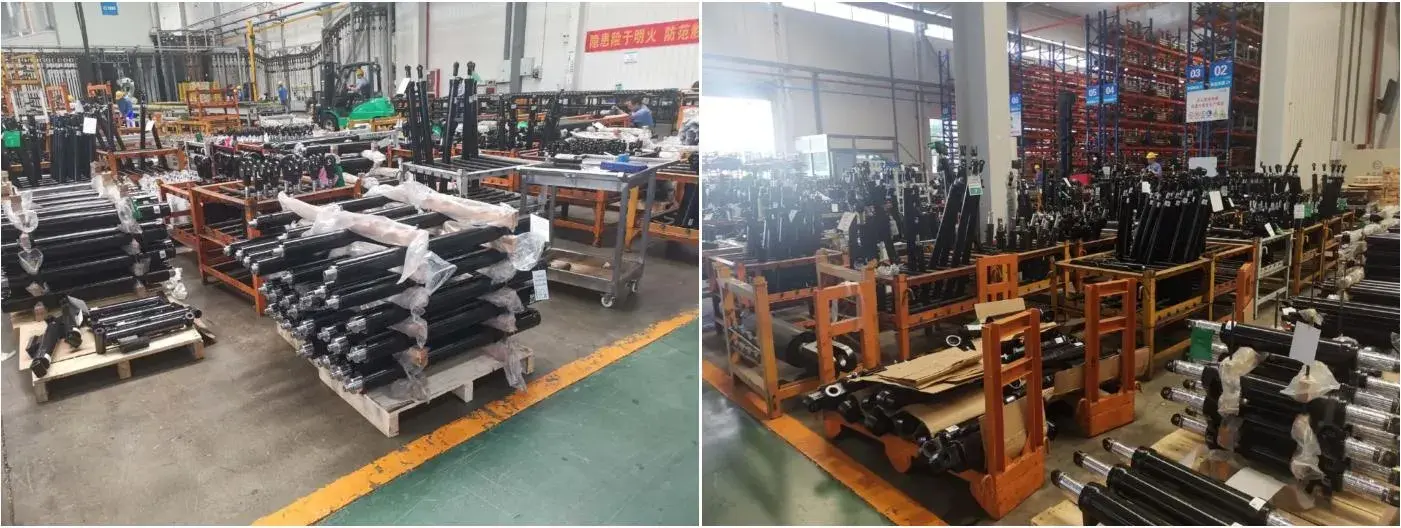

रेडाफॉन के अपने संयंत्र में उत्पादित। ग्राहक निर्माता से सौदा करते हैं, व्यापारी से नहीं। बिक्री के बाद तेज़ प्रतिक्रिया और स्थिर बैच गुणवत्ता।

जहां फोर्कलिफ्ट टिल्ट सिलेंडर का उपयोग किया जाता है

  • A
    गोदाम में लोडिंग और अनलोडिंग

    कंटेनर लोडिंग, पैलेट पिकिंग और शेल्फ ट्रांसफर जहां ऑपरेटर को उठाने से पहले लोड को समतल करने की आवश्यकता होती है। सटीक कोण नियंत्रण कार्गो स्थानांतरण को रोकता है।

  • B
    फ़ैक्टरी उठाने का कार्य

    भारी या अनियमित औद्योगिक भार जहां फोर्कलिफ्ट को लिफ्ट चक्र के दौरान भार को संतुलित करने के लिए मस्तूल को आगे या पीछे झुकाने की आवश्यकता होती है।

  • C
    बंदरगाह और रसद कारोबार

    निरंतर हेवी-ड्यूटी चक्र वातावरण जहां झुका हुआ सिलेंडर प्रति शिफ्ट में हजारों चक्र काम करता है। मैचिंग सील और कम घिसाव इसे बिना किसी लीक के चालू रखता है।

  • D
    आफ्टरमार्केट और स्पेयर पार्ट्स वितरण

    फोर्कलिफ्ट डीलर और आफ्टरमार्केट आपूर्तिकर्ता जिन्हें 1.5-18 टन ट्रकों के लिए विश्वसनीय ओईएम-समकक्ष झुकाव सिलेंडर की आवश्यकता होती है। गोदाम स्टॉक और कस्टम उत्पादन दोनों उपलब्ध हैं।

ऑर्डर विशिष्टता पत्रक

टन भार कवरेज
1.5 से 18 टन फोर्कलिफ्ट
कार्य का दबाव
7-14 एमपीए (चुनिंदा मॉडलों पर अधिकतम 18.1 एमपीए तक परीक्षण किया गया)
बोर व्यास
Φ60 से Φ100 मिमी
रॉड का व्यास
Φ25 से Φ40 मिमी
आघात
32 से 193 मिमी
स्थापना दूरी
109 से 565 मिमी
इकाई का वज़न
3.4 से 22 किग्रा
पोर्ट/इंटरफ़ेस
2-एम14×1.5 / 2-एम16×1.5 / 2-जी1/4
विधानसभा
पेंच निर्धारण + तेजी से सील प्रतिस्थापन के लिए रिंग कनेक्शन बनाए रखना
सील सेट
डस्ट वाइपर, यू-रिंग, रॉड सील, होल सील, बैक-रिंग, ओ-रिंग, वियर-रिंग, डू बुश
अनुकूलन
कस्टम बोर, रॉड, स्ट्रोक, स्थापना दूरी, पोर्ट प्रकार; OEM पैकेजिंग और निजी लेबल
MOQ
प्रति मॉडल 50 इकाइयाँ
थोक नेतृत्व समय
जमा और आहरण अनुमोदन के 25-35 दिन बाद
उद्धरण आधार
फोर्कलिफ्ट मॉडल और टन भार, बोर/स्ट्रोक आवश्यकता, बंदरगाह का आकार, मात्रा, गंतव्य बंदरगाह

आपका ऑर्डर Raydafon के माध्यम से कैसे चलता है

  1. 01

    आवेदन संक्षिप्त

    फोर्कलिफ्ट ब्रांड और मॉडल, टन भार, आवश्यक बोर/रॉड/स्ट्रोक, पोर्ट आकार, मात्रा और गंतव्य पोर्ट भेजें।

  2. 02

    मॉडल चयन

    Raydafon पुष्टि करता है कि क्या एक मानक मॉडल (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) फिट बैठता है, या यदि एक कस्टम बिल्ड की आवश्यकता है।

  3. 03

    नमूना और ड्राइंग अनुमोदन

    कस्टम बिल्ड के लिए, Raydafon OEM भाग को रिवर्स-इंजीनियर करता है, एक नमूना तैयार करता है, और खरीदार के साथ बोर, स्ट्रोक, इंस्टॉलेशन दूरी और पोर्ट आयामों की पुष्टि करता है।

  4. 04

    सिलेंडर बॉडी और रॉड मशीनिंग

    उच्च शक्ति वाले स्टील सिलेंडर बॉडी को सहनशीलता के लिए तैयार किया गया है। पहनने के प्रतिरोध के लिए पिस्टन रॉड ग्राउंड और हार्ड क्रोम प्लेटेड है।

  5. 05

    संयोजन और दबाव परीक्षण

    पिस्टन, सील, गाइड बुश और कवेलिस को इकट्ठा किया जाता है। रेटेड दबाव पर रिसाव और सुचारू स्ट्रोक के लिए सिलेंडर का दबाव-परीक्षण किया जाता है।

  6. 06

    पैकिंग और शिपमेंट

    सिलेंडरों को लकड़ी के बक्सों में जंग रोधी तेल और सुरक्षात्मक अंत कैप के साथ पैक किया जाता है। पैकिंग सूची, चालान और निरीक्षण रिपोर्ट के साथ समुद्र, वायु या एक्सप्रेस द्वारा भेजा गया।

दस्तावेज़ीकरण और गुणवत्ता समर्थन

  • ✓
    सामग्री प्रमाण पत्र

    प्रत्येक शिपमेंट के साथ सिलेंडर बॉडी और रॉड सामग्री प्रमाणपत्र, सील कंपाउंड डेटा शीट प्रदान की जाती है।

  • ✓
    दबाव परीक्षण रिपोर्ट

    पैकिंग से पहले प्रत्येक सिलेंडर का दबाव रेटेड दबाव पर परीक्षण किया गया। रिसाव, स्ट्रोक की चिकनाई और पोर्ट फिटिंग को रिकॉर्ड किया जाता है।

  • ✓
    आयामी निरीक्षण रिकार्ड

    ऑर्डर किए गए विनिर्देश या ग्राहक ड्राइंग के अनुसार दर्ज किए गए बोर, रॉड, स्ट्रोक, स्थापना दूरी और पोर्ट आयाम।

  • ✓
    निर्यात पैकिंग

    जंग रोधी तेल और सुरक्षात्मक अंत टोपियों के साथ लकड़ी का केस। समुद्री माल ढुलाई के लिए बड़े सिलेंडर बैचों को पैलेटाइज़ किया गया और स्ट्रैप किया गया।

अक्सर पूछे जाने वाले प्रश्नों

फोर्कलिफ्ट टिल्ट सिलेंडर क्या है?

फोर्कलिफ्ट टिल्ट सिलेंडर एक हाइड्रोलिक सिलेंडर है जो मस्तूल और फोर्क्स के आगे और पीछे के झुकाव को नियंत्रित करता है। यह लिफ्ट सिलेंडर और स्टीयरिंग सिलेंडर के साथ-साथ फोर्कलिफ्ट हाइड्रोलिक सिस्टम के मुख्य घटकों में से एक है। जब ऑपरेटर झुकाव लीवर को घुमाता है, तो सिलेंडर फैलता है या पीछे हटता है, जो मस्तूल को उसके निचले धुरी के चारों ओर घुमाता है और कांटा कोण बदलता है।

Raydafon किस टन भार सीमा को कवर करता है?

Raydafon 1.5-टन से 18-टन फोर्कलिफ्ट के लिए फोर्कलिफ्ट टिल्ट सिलेंडर का उत्पादन करता है। मानक मॉडल में बोर व्यास Φ60 मिमी से Φ100 मिमी, रॉड व्यास Φ25 मिमी से Φ40 मिमी और स्ट्रोक 32 मिमी से 193 मिमी तक होते हैं। OEM फोर्कलिफ्ट ब्रांडों के लिए कस्टम बोर और स्ट्रोक उपलब्ध हैं।

सिलेंडर किस कार्यशील दबाव को संभाल सकता है?

सिलेंडर को मानक मॉडल रेंज में 7-14 एमपीए कामकाजी दबाव के लिए रेट किया गया है, जिसमें S16N450-600000-001Z और RTE35M300-600000-500 जैसे विशिष्ट मॉडलों पर अधिकतम दबाव क्षमता 18.1 एमपीए पर परीक्षण की गई है।

कौन सी सामग्री और सील का उपयोग किया जाता है?

सिलेंडर हाउसिंग और पिस्टन रॉड उच्च शक्ति वाले स्टील से बने होते हैं। सील सेट में एक डस्ट वाइपर, यू-रिंग, रॉड सील, होल सील, बैक-रिंग, ओ-रिंग, वियर-रिंग और डु बुश शामिल हैं। सील पहनने के लिए प्रतिरोधी यौगिक का उपयोग करते हैं, जो कम तेल रिसाव और धूल भरे गोदाम या आर्द्र वातावरण में कम घिसाव देता है।

रखरखाव कितना कठिन है?

सिलेंडर स्क्रू फिक्सेशन और रिटेनिंग रिंग कनेक्शन का उपयोग करता है। रखरखाव कर्मचारी तेल सील को बदल सकते हैं या स्क्रू खोलकर और रिटेनिंग रिंग को हटाकर सिलेंडर की समस्या का निवारण कर सकते हैं। यह फोर्कलिफ्ट से पूरा मस्तूल हटाए बिना मिनटों में किया जा सकता है।

क्या रेडाफॉन किसी विशिष्ट फोर्कलिफ्ट ब्रांड के लिए ओईएम सिलेंडर का उत्पादन कर सकता है?

हाँ। Raydafon ग्राहक ड्राइंग या मौजूदा नमूने के विरुद्ध OEM उत्पादन का समर्थन करता है। फोर्कलिफ्ट ब्रांड और मॉडल, बोर व्यास, रॉड व्यास, स्ट्रोक, स्थापना दूरी, पोर्ट आकार और मात्रा भेजें, और रेडाफॉन एक कस्टम झुकाव सिलेंडर उद्धृत करेगा।

MOQ और लीड समय क्या है?

MOQ प्रति मॉडल 50 यूनिट है। मॉडल की जटिलता और ऑर्डर की मात्रा के आधार पर, जमा और ड्राइंग अनुमोदन के बाद थोक लीड समय 25-35 दिन है।

मैं कोटेशन का अनुरोध कैसे करूँ?

अपना फोर्कलिफ्ट मॉडल और टनभार, आवश्यक बोर व्यास, रॉड व्यास, स्ट्रोक, स्थापना दूरी, पोर्ट आकार, मात्रा और गंतव्य पोर्ट भेजें। रेडाफॉन एफओबी निंगबो कोटेशन, लीड टाइम और पैकिंग विवरण के साथ उत्तर देगा।

कस्टम फोर्कलिफ्ट टिल्ट सिलेंडर प्राप्त करने के लिए तैयार हैं?

अपना फोर्कलिफ्ट मॉडल और टन भार, बोर/स्ट्रोक आवश्यकता, पोर्ट आकार और ऑर्डर मात्रा भेजें। Raydafon मॉडल की पुष्टि करेगा या एक कस्टम बिल्ड डिज़ाइन करेगा, फिर लीड टाइम और पैकिंग विवरण के साथ एक एफओबी निंगबो कोटेशन पेश करेगा।

अभी कोटेशन का अनुरोध करें
