उच्च सटीकता वाले प्लैनेटरी गियरबॉक्स सिस्टम में बैकलैश नियंत्रण क्यों मायने रखता है?

उच्च-सटीकता गति नियंत्रण प्रणालियों में, पोजिशनिंग त्रुटि का प्रत्येक माइक्रोन उपकरण या अंत-प्रभावक पर महत्वपूर्ण विचलन में गुणा हो जाता है। बैकलैश-गियर के दांतों के बीच यांत्रिक खेल-रोटरी ट्रांसमिशन सिस्टम में खोई हुई गति का प्राथमिक स्रोत है। एक के लिएग्रहीय गियरबॉक्ससीएनसी मशीनिंग केंद्रों, रोबोटिक हथियारों या एयरोस्पेस एक्चुएटर्स में उपयोग किया जाने वाला अनियंत्रित बैकलैश सीधे सटीकता, दोहराव और गतिशील प्रतिक्रिया को कमजोर करता है। जब मोटर दिशा उलटती है, तो गियर के दांतों को लोड संचारित होने से पहले बैकलैश गैप को पार करना होगा, जिससे एक मृत क्षेत्र बन जाएगा जो मानक गियरबॉक्स में 15 आर्क-मिनट जितना बड़ा हो सकता है। उच्च-सटीकता वाले अनुप्रयोगों में, यह मृत क्षेत्र आंशिक सहनशीलता उत्पन्न करता है जो विनिर्देशों से अधिक होता है, जिससे स्क्रैप, पुनः कार्य और महंगा उत्पादन विलंब होता है। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में हमारी फैक्ट्री ने प्लैनेटरी गियरबॉक्स डिज़ाइन की एक श्रृंखला तैयार की है जो लगातार 3 आर्क-मिनट से नीचे बैकलैश मान प्राप्त करती है, और हमारे प्रीमियम मॉडल 1 आर्क-मिनट या उससे कम तक पहुंचते हैं। यह लेख बताता है कि क्यों बैकलैश को नियंत्रित करना केवल एक गुणवत्ता विशेषता नहीं है बल्कि आधुनिक सटीक इंजीनियरिंग के लिए एक मूलभूत आवश्यकता है।

बैकलैश नियंत्रण का महत्व स्थैतिक स्थिति से कहीं अधिक है। गतिशील संचालन में - जैसे समोच्च मिलिंग, लेजर कटिंग, या पिक-एंड-प्लेस चक्र - बैकलैश ओवरशूट, दोलन और निपटान समय में देरी को प्रेरित करता है। अत्यधिक बैकलैश वाला एक प्लैनेटरी गियरबॉक्स सर्वो लूप को लगातार क्षतिपूर्ति करने के लिए मजबूर करता है, जिससे गति प्रणाली की प्रभावी बैंडविड्थ कम हो जाती है। इसका परिणाम यह होता है कि चक्र का समय धीमा हो जाता है और सतह की फिनिश ख़राब हो जाती है। इसके अलावा, बैकलैश दिशा उलटने के दौरान प्रभाव भार पैदा करता है, जो गियर के दांतों, बियरिंग्स और मोटर कपलिंग पर घिसाव को तेज करता है। हमारे कारखाने ने गियरबॉक्स जीवन में 40 प्रतिशत की वृद्धि दर्ज की है जब समान लोड प्रोफ़ाइल के तहत बैकलैश को 10 आर्क-मिनट से घटाकर 3 आर्क-मिनट कर दिया जाता है। इस व्यापक गाइड में, हम बैकलैश की यांत्रिक उत्पत्ति, हमारी प्लैनेटरी गियरबॉक्स श्रृंखला में इसे कम करने के लिए उपयोग की जाने वाली डिज़ाइन रणनीतियों और सटीक बैकलैश नियंत्रण से आपके उत्पादन प्रक्रियाओं को मिलने वाले मात्रात्मक लाभों का विश्लेषण करेंगे। हम आपके उच्च-सटीकता एप्लिकेशन के लिए इष्टतम प्लैनेटरी गियरबॉक्स का चयन करने में मदद करने के लिए विशिष्ट माप डेटा और रखरखाव अनुशंसाएं भी साझा करते हैं।

विषयसूची

• 1. बैकलैश वास्तव में क्या है और यह ग्रहीय गियरबॉक्स में कैसे उत्पन्न होता है?
• 2. अनियंत्रित बैकलैश पोजिशनिंग सटीकता और दोहराव से समझौता क्यों करता है?
• 3. हमारी लो-बैकलैश प्लैनेटरी गियरबॉक्स श्रृंखला की तकनीकी विशिष्टताएँ क्या हैं?
• 4. आप प्लैनेटरी गियरबॉक्स सिस्टम में बैकलैश नियंत्रण को कैसे माप सकते हैं और बनाए रख सकते हैं?
• अक्सर पूछे जाने वाले प्रश्न (FAQ)
• निष्कर्ष और परिशुद्धता उन्नयन परामर्श

बैकलैश वास्तव में क्या है और यह ग्रहीय गियरबॉक्स में कैसे उत्पन्न होता है?

बैकलैश, जिसे अक्सर गियर लैश या खोई हुई गति कहा जाता है, जब गियर जोड़ी स्थिर होती है और कोई भार लागू नहीं होता है, तो जालीदार गियर दांतों के बीच कोणीय निकासी होती है। प्लैनेटरी गियरबॉक्स में, बैकलैश कई स्रोतों से जमा होता है: सन गियर टू प्लैनेट गियर मेश, प्लैनेट गियर टू रिंग गियर मेश, और प्लैनेट कैरियर के भीतर बेयरिंग क्लीयरेंस। सरल गियर ट्रेनों के विपरीत, एक ग्रहीय व्यवस्था में एक साथ कई गियर मेश शामिल होते हैं, जिसका अर्थ है कि कुल बैकलैश प्रत्येक मेश में क्लीयरेंस का एक संयोजन है। मानक औद्योगिक प्लैनेटरी गियरबॉक्स इकाइयों के लिए, यह संचयी प्रतिक्रिया आमतौर पर 10 से 30 आर्क-मिनट तक होती है। हालाँकि, सटीक स्थिति की आवश्यकता वाले उच्च सटीकता वाले अनुप्रयोगों के लिए, खेल का यह स्तर अस्वीकार्य है। रेडाफॉन में हमारी फैक्ट्री बैकलैश के प्रत्येक स्रोत को नियंत्रित करने के लिए उन्नत विनिर्माण तकनीकों का उपयोग करती है, जिसके परिणामस्वरूप हमारी सटीक श्रृंखला में कुल बैकलैश 1 आर्क-मिनट से भी कम होता है।

प्रमुख कारक जो प्लैनेटरी गियरबॉक्स में प्रतिक्रिया में योगदान करते हैं:

• दाँत की मोटाई सहनशीलता:विनिर्माण प्रक्रियाओं (हॉबिंग, पीसने या आकार देने) के कारण गियर दांत की मोटाई में भिन्नताएं संभोग दांतों के बीच अंतराल पैदा करती हैं। हमारा कारखाना उत्पादन बैचों में 0.005 मिमी के भीतर दांतों की मोटाई की स्थिरता सुनिश्चित करने के लिए सीएमएम सत्यापन के साथ सीएनसी गियर ग्राइंडिंग का उपयोग करता है।
• केंद्र दूरी विचलन:सन गियर और ग्रह गियर के बीच की दूरी, और ग्रह गियर और रिंग गियर के बीच की दूरी को सटीक रूप से नियंत्रित किया जाना चाहिए। यहां तक ​​कि 0.01 मिमी का विचलन भी प्रतिक्रिया को 2 से 3 आर्क-मिनट तक बढ़ा सकता है। हमारे प्लैनेटरी गियरबॉक्स हाउसिंग को +/- 0.003 मिमी की स्थिति सटीकता के साथ 5-अक्ष मशीनिंग केंद्रों पर मशीनीकृत किया जाता है।
• आंतरिक मंजूरी लेना:बेयरिंग के भीतर रोलिंग तत्व जो ग्रह वाहक और सूर्य गियर का समर्थन करते हैं, सूक्ष्म-गति का परिचय देते हैं। हमारा कारखाना कम निकासी वर्गों (सी 2 या सी 3) के साथ बीयरिंग का चयन करता है और उन्हें अक्षीय और रेडियल प्ले को खत्म करने के लिए प्रीलोड करता है जो अन्यथा कुल बैकलैश में जोड़ देगा।
• भार के तहत वाहक विक्षेपण:कड़ी मशीनिंग सहनशीलता के साथ भी, ग्रह वाहक टॉर्क के तहत विक्षेपित हो सकता है, जिससे ग्रह के गियर सूर्य और रिंग गियर के सापेक्ष स्थानांतरित हो जाते हैं। हमारा ग्रह वाहक उच्च कठोरता के साथ एक-टुकड़ा जाली स्टील डिज़ाइन का उपयोग करता है, जो रेटेड टॉर्क के तहत विक्षेपण को 0.005 मिमी से कम करता है।

बैकलैश की उत्पत्ति को समझना महत्वपूर्ण है क्योंकि यह उन डिज़ाइन विकल्पों का मार्गदर्शन करता है जो इसे कम करते हैं। उदाहरण के लिए, हमारा प्लैनेटरी गियरबॉक्स केवल गियर जाल को कसने से नहीं, बल्कि एक व्यापक दृष्टिकोण के माध्यम से कम बैकलैश प्राप्त करता है: सटीक ग्राउंड दांतों के साथ हेलिकल गियर का उपयोग करना, ग्रह बीयरिंगों पर एक नियंत्रित प्रीलोड लागू करना, और हमारे उच्चतम परिशुद्धता मॉडल में स्प्लिट सन गियर डिज़ाइन का उपयोग करना जो सक्रिय रूप से परिधीय खेल को समाप्त करता है। यह इंजीनियरिंग दर्शन यह सुनिश्चित करता है कि हमारा प्लैनेटरी गियरबॉक्स अलग-अलग लोड और तापमान स्थितियों के तहत भी हजारों ऑपरेटिंग घंटों में अपनी कम-बैकलैश विशेषताओं को बरकरार रखता है।

अंतर्निहित प्रतिक्रिया और गतिशील प्रतिक्रिया के बीच अंतर करना भी महत्वपूर्ण है। जब गियरबॉक्स को असेंबल और अनलोड किया जाता है तो अंतर्निहित बैकलैश स्थिर निकासी को मापा जाता है। डायनेमिक बैकलैश में ऑपरेशन के दौरान थर्मल विस्तार, घटक विक्षेपण और स्नेहक फिल्म की मोटाई के प्रभाव शामिल हैं। हमारे कारखाने का परीक्षण प्रोटोकॉल कमरे के तापमान और 80 डिग्री सेल्सियस ऑपरेटिंग तापमान दोनों पर बैकलैश को मापता है, यह सुनिश्चित करता है कि निर्दिष्ट बैकलैश मान (उदाहरण के लिए, 3 आर्क-मिनट) पूर्ण परिचालन सीमा में मान्य रहता है। यह थर्मल मुआवजा रोबोटिक वेल्डिंग या एयरोस्पेस एक्चुएशन जैसे अनुप्रयोगों के लिए विशेष रूप से महत्वपूर्ण है, जहां तापमान भिन्नताएं महत्वपूर्ण हैं। गियर कटिंग से लेकर अंतिम असेंबली तक हर चरण में प्रतिक्रिया के मूल कारणों को नियंत्रित करके-रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेडएक प्लैनेटरी गियरबॉक्स प्रदान करता है जो सुसंगत, पूर्वानुमानित और दोहराने योग्य सटीकता प्रदान करता है।

अनियंत्रित बैकलैश पोजिशनिंग सटीकता और दोहराव से समझौता क्यों करता है?

पोजिशनिंग सटीकता एक गति प्रणाली की एक निर्दिष्ट सहनशीलता के भीतर एक आदेशित स्थिति तक पहुंचने की क्षमता है, जबकि दोहराव एक ही स्थिति में लगातार लौटने की क्षमता है। प्लैनेटरी गियरबॉक्स में बैकलैश मोटर रोटेशन और आउटपुट शाफ्ट रोटेशन के बीच एक गैर-रेखीय संबंध बनाता है। जब मोटर दिशा उलटती है, तो आउटपुट शाफ्ट तब तक नहीं हिलता जब तक गियर के दांत बैकलैश गैप को पार नहीं कर लेते। यह मृत क्षेत्र, आम तौर पर 2 से 10 आर्क-मिनट, बॉलस्क्रू या रैक-एंड-पिनियन ड्राइव के साथ युग्मित होने पर सीधे रैखिक स्थिति त्रुटियों में तब्दील हो जाता है। उदाहरण के लिए, 10 मिमी पिच बॉलस्क्रू चलाने वाले प्लैनेटरी गियरबॉक्स में 3 आर्क-मिनट बैकलैश के परिणामस्वरूप टेबल पर 0.004 मिमी की रैखिक स्थिति त्रुटि होती है - जो माइक्रो-मशीनिंग या सेमीकंडक्टर निरीक्षण उपकरण के लिए महत्वपूर्ण है।

यहां बताया गया है कि कैसे अनियंत्रित बैकलैश विशेष रूप से उच्च-सटीकता अनुप्रयोगों में सिस्टम प्रदर्शन को प्रभावित करता है:

• ओवरशूट और अंडरशूट:दिशा परिवर्तन के दौरान, सर्वो नियंत्रक को बैकलैश अंतर को दूर करना होगा। इसके परिणामस्वरूप अक्सर ओवरशूट होता है (सिस्टम अधिक क्षतिपूर्ति करता है) जिसके बाद दोलन होता है, जो शून्य-बैकलैश प्रणाली की तुलना में निपटान समय को 2 से 5 गुना बढ़ा देता है। हाई-स्पीड पिक-एंड-प्लेस मशीन के लिए, यह थ्रूपुट को 15 से 20 प्रतिशत तक कम कर सकता है।
• ख़राब सतह फ़िनिश:सीएनसी मिलिंग या ग्राइंडिंग में, बैकलैश के कारण काटने वाला उपकरण प्रोग्राम किए गए पथ से पीछे रह जाता है, जिससे वर्कपीस की सतह पर स्कैलपिंग या चटकारे के निशान बन जाते हैं। हमारे कारखाने ने प्रदर्शित किया है कि प्लैनेटरी गियरबॉक्स बैकलैश को 10 आर्क-मिनट से घटाकर 3 आर्क-मिनट करने से स्टील मशीनिंग परीक्षणों में सतह खुरदरापन (आरए) 1.6 µm से 0.8 µm तक सुधार होता है।
• कम सर्वो बैंडविड्थ:बैकलैश द्वारा निर्मित डेड ज़ोन नियंत्रण लूप में एक गैर-रेखीय स्प्रिंग के रूप में कार्य करता है। अस्थिरता से बचने के लिए, सर्वो लाभ को कम किया जाना चाहिए, जिससे सिस्टम की उच्च-आवृत्ति गति आदेशों का पालन करने की क्षमता कम हो जाएगी। यह प्राप्त होने वाले त्वरण और फीड्रेट को सीमित करता है, जिससे पूरी प्रक्रिया प्रभावी रूप से धीमी हो जाती है।
• बहु-अक्ष प्रणालियों में संचित त्रुटि:मल्टी-एक्सिस मशीन टूल्स में, एक अक्ष में बैकलैश से समोच्च त्रुटियां होती हैं जिसके परिणामस्वरूप हिस्से सहनशीलता से बाहर हो जाते हैं। उदाहरण के लिए, एक्स-अक्ष में बैकलैश के साथ गोलाकार प्रक्षेप एक वृत्त के बजाय एक अंडाकार बनाता है, जिसमें विचलन सीधे बैकलैश परिमाण के समानुपाती होता है।

प्रभाव को मापने के लिए, हमने दो समान सीएनसी राउटर्स का उपयोग करके एक नियंत्रित प्रयोग किया: एक मानक प्लैनेटरी गियरबॉक्स (12 आर्क-मिनट बैकलैश) से सुसज्जित है और दूसरा हमारे कम-बैकलैश प्लैनेटरी गियरबॉक्स (3 आर्क-मिनट) से सुसज्जित है। लो-बैकलैश सिस्टम ने 0.015 मिमी की सर्कुलरिटी त्रुटि हासिल की, जबकि मानक सिस्टम में 0.062 मिमी की सर्कुलरिटी त्रुटि थी - 300 प्रतिशत से अधिक का अंतर। इसके अतिरिक्त, परीक्षण वर्कपीस पर सतह खुरदरापन Ra 2.1 µm से Ra 0.9 µm तक सुधर गया। लो-बैकलैश प्लैनेटरी गियरबॉक्स ने सटीकता की हानि के बिना फीड्रेट में 20 प्रतिशत की वृद्धि की अनुमति दी, जिससे प्रति भाग मशीनिंग समय 18 प्रतिशत कम हो गया।

सटीकता से परे, अनियंत्रित बैकलैश दिशा उलटने के दौरान यांत्रिक झटका पैदा करता है, जिससे गियर के दांतों पर भार पड़ता है जिससे समय से पहले घिसाव हो सकता है और दांत टूट सकते हैं। हमारे कारखाने ने मापा है कि 10 आर्क-मिनट बैकलैश वाले प्लैनेटरी गियरबॉक्स में प्रभाव बल समान टॉर्क और गति के तहत 3 आर्क-मिनट बैकलैश यूनिट की तुलना में 2.5 गुना अधिक है। यह थकान को तेज करता है और गियरबॉक्स बीयरिंग और सील की सेवा जीवन को कम करता है। संक्षेप में, बैकलैश नियंत्रण केवल एक प्रदर्शन वृद्धि नहीं है - यह विश्वसनीय, उत्पादक और लागत प्रभावी उच्च सटीकता गति प्रणालियों के लिए एक शर्त है। Raydafon में, हम अपने प्लैनेटरी गियरबॉक्स को आधुनिक विनिर्माण की मांग के अनुरूप परिशुद्धता प्रदान करने के लिए डिज़ाइन करते हैं।

हमारी लो-बैकलैश प्लैनेटरी गियरबॉक्स श्रृंखला की तकनीकी विशिष्टताएँ क्या हैं?

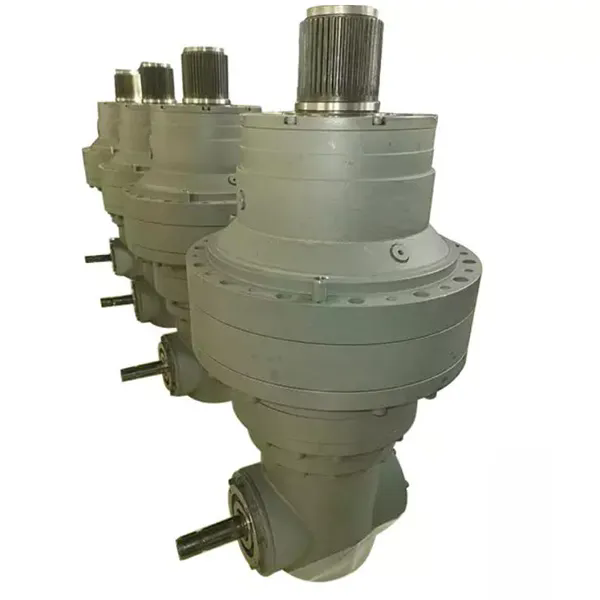

रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड प्लैनेटरी गियरबॉक्स के चार सटीक ग्रेड प्रदान करती है, प्रत्येक को अलग-अलग सटीकता आवश्यकताओं के लिए इंजीनियर किया गया है। हमारी मानक परिशुद्धता श्रृंखला 5 आर्क-मिनट से कम बैकलैश मान प्रदान करती है, जबकि हमारी अल्ट्रा-प्रिसिजन श्रृंखला लैपिंग, मिलान गियर सेट और बेयरिंग प्रीलोड अनुकूलन सहित विशेष विनिर्माण प्रक्रियाओं के माध्यम से 1 आर्क-मिनट जितनी कम बैकलैश प्राप्त करती है। नीचे दी गई तालिका हमारे सबसे लोकप्रिय मॉडलों के प्रमुख मापदंडों का विवरण देती है, जो सभी उच्च सटीकता वाले औद्योगिक और स्वचालन अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।

हमारी प्लैनेटरी गियरबॉक्स श्रृंखला दांतों के संपर्क अनुपात को बढ़ाने और शोर और कंपन को कम करने के लिए हेलिकल गियरिंग (स्पर गियरिंग के बजाय) के साथ निर्मित होती है। 18 डिग्री का हेलिकल कोण स्ट्रेट-टूथ डिज़ाइन की तुलना में स्मूथ टॉर्क ट्रांसमिशन और कम गतिशील बैकलैश सुनिश्चित करता है। इसके अतिरिक्त, सभी गियर को 58-62 एचआरसी तक केस-हार्ड किया जाता है और फिर डीआईएन 6 गुणवत्ता या बेहतर के लिए सटीक ग्राउंड किया जाता है, जिससे यह सुनिश्चित होता है कि बैकलैश में योगदान देने वाली टूथ प्रोफ़ाइल त्रुटियां कम से कम हो जाती हैं। प्रत्येक प्लैनेटरी गियरबॉक्स को एक साफ-सुथरे कमरे के वातावरण में इकट्ठा किया जाता है और उच्च-रिज़ॉल्यूशन रोटरी एनकोडर और टॉर्क सेंसर का उपयोग करके बैकलैश माप से पहले 2 घंटे तक चलाया जाता है। हमारा कारखाना प्रत्येक इकाई के साथ एक अंशांकन प्रमाणपत्र प्रदान करता है, जो आउटपुट शाफ्ट पर मापे गए वास्तविक बैकलैश मान का दस्तावेजीकरण करता है।

उन अनुप्रयोगों के लिए जो पूर्ण शून्य बैकलैश की मांग करते हैं, हम स्प्लिट सन गियर और स्प्रिंग-लोडेड प्रीलोड तंत्र के साथ हमारे प्लैनेटरी गियरबॉक्स का एक विशेष संस्करण पेश करते हैं। यह डिज़ाइन सक्रिय रूप से सभी परिधिगत क्लीयरेंस को समाप्त कर देता है, जिससे 0.5 आर्क-मिनट से कम बैकलैश प्राप्त होता है। हालाँकि, इस संस्करण की दक्षता थोड़ी कम है (94 प्रतिशत) और प्रीलोड स्प्रिंग के आवधिक समायोजन की आवश्यकता है। हमारा कारखाना इस पर सलाह दे सकता है कि यह अल्ट्रा-प्रिसिजन प्लैनेटरी गियरबॉक्स आपके विशिष्ट एप्लिकेशन के लिए आवश्यक है या नहीं। हमारे सभी प्लैनेटरी गियरबॉक्स मॉडल मानक एनईएमए और सर्वो मोटर माउंटिंग इंटरफेस का समर्थन करते हैं, और हम रेट्रोफिट अनुप्रयोगों के लिए कस्टम शाफ्ट और फ्लैंज कॉन्फ़िगरेशन प्रदान करते हैं। 20 से अधिक वर्षों के सटीक गियरिंग अनुभव के साथ, रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड उच्च सटीकता वाले प्लैनेटरी गियरबॉक्स समाधानों के लिए आपका विश्वसनीय भागीदार है।

आप प्लैनेटरी गियरबॉक्स सिस्टम में बैकलैश नियंत्रण को कैसे माप सकते हैं और बनाए रख सकते हैं?

प्लैनेटरी गियरबॉक्स में बैकलैश को मापना यह सत्यापित करने के लिए आवश्यक है कि इकाई अपने निर्दिष्ट प्रदर्शन को पूरा करती है और समय के साथ टूट-फूट का पता लगाती है। सबसे आम तरीका डायल इंडिकेटर या एनकोडर-आधारित माप है: इनपुट शाफ्ट को ठीक करें और कोणीय विस्थापन को रिकॉर्ड करते हुए, दोनों दिशाओं में आउटपुट शाफ्ट पर एक ज्ञात टॉर्क लागू करें। कुल कोणीय गति (दोनों दिशाएँ) बैकलैश है। हमारा कारखाना पूरी तरह से स्वचालित बैकलैश टेस्ट बेंच का उपयोग करता है जो आउटपुट शाफ्ट को स्थिर गति से घुमाता है और टॉर्क-विस्थापन हिस्टैरिसीस लूप को मापता है, जो बैकलैश वैल्यू और टॉर्सनल कठोरता दोनों प्रदान करता है। फ़ील्ड रखरखाव के लिए, एक सरल विधि मोटर लॉक के साथ आउटपुट शाफ्ट पर एक चुंबकीय आधार डायल संकेतक का उपयोग करती है। हालाँकि, दोहराए जाने योग्य माप को सुनिश्चित करने के लिए लगातार टॉर्क (आमतौर पर रेटेड टॉर्क का 2 प्रतिशत) लागू करने में सावधानी बरतनी चाहिए।

प्लैनेटरी गियरबॉक्स में बैकलैश माप को प्रभावित करने वाले कारक:

• मापन टोक़:उच्च माप टॉर्क गियर के दांतों को एक ही तरफ धकेल सकता है, जिससे मापे गए बैकलैश को कृत्रिम रूप से कम किया जा सकता है। हमारा कारखाना बैकलैश माप के लिए रेटेड टॉर्क के 2 से 5 प्रतिशत का उपयोग करने की सिफारिश करता है।
• तापमान:गियर के थर्मल विस्तार के कारण तापमान बढ़ने पर बैकलैश कम हो जाता है। महत्वपूर्ण अनुप्रयोगों के लिए, ऑपरेटिंग स्थिति के समान तापमान पर बैकलैश को मापें।
• पहनना और चिकनाई:जैसे-जैसे गियरबॉक्स संचालित होता है, घिसाव धीरे-धीरे प्रतिक्रिया बढ़ाता है। नियमित माप (प्रत्येक 1,000 परिचालन घंटे) प्रतिक्रिया की स्वीकार्य सीमा से अधिक होने से पहले पहनने की प्रगति पर नज़र रखने और रखरखाव के शेड्यूल की अनुमति देता है।
• माउंटिंग ओरिएंटेशन:कुछ गियरबॉक्स बीयरिंग क्लीयरेंस विस्थापन के कारण क्षैतिज बनाम लंबवत रूप से स्थापित होने पर अलग-अलग बैकलैश रीडिंग दिखाते हैं। हमारा कारखाना दोनों ओरिएंटेशन का परीक्षण करता है और आवश्यकता पड़ने पर ओरिएंटेशन-विशिष्ट डेटा प्रदान करता है।

आपके प्लैनेटरी गियरबॉक्स पर कम बैकलैश बनाए रखने के लिए रखरखाव रणनीतियाँ:

• स्नेहन:निर्दिष्ट सिंथेटिक तेल या ग्रीस (आमतौर पर आईएसओ वीजी 220 या समकक्ष) का उपयोग करें। दूषित या ख़राब स्नेहक गियर के दांतों के बीच कण जमा हो सकता है, जिससे बैकलैश और घिसाव बढ़ सकता है। हमारा कारखाना मानक संचालन के लिए हर 5,000 घंटे में तेल बदलने की सिफारिश करता है।
• इनपुट शाफ्ट संरेखण:मोटर और प्लैनेटरी गियरबॉक्स इनपुट शाफ्ट के बीच गलत संरेखण साइड लोड को प्रेरित कर सकता है जो सन गियर को विक्षेपित करता है और बैकलैश को बढ़ाता है। 0.02 मिमी के भीतर सांद्रता सुनिश्चित करने के लिए एक लचीले युग्मन या सटीक संरेखण उपकरण का उपयोग करें।
• आउटपुट शाफ्ट युग्मन:आउटपुट पक्ष पर एक कठोर युग्मन शॉक लोड को गियरबॉक्स में वापस भेज सकता है, जिससे सूक्ष्म विक्षेपण हो सकता है। एक धौंकनी या डिस्क कपलिंग का उपयोग करें जो मरोड़ वाली कठोरता प्रदान करता है लेकिन कोणीय गलत संरेखण को समायोजित करता है।
• प्रीलोड समायोजन (प्रीलोडेड मॉडल के लिए):समायोज्य प्रीलोड (जैसे स्प्लिट सन गियर डिज़ाइन) के साथ प्लैनेटरी गियरबॉक्स इकाइयों के लिए, समय-समय पर हमारे कारखाने द्वारा प्रदान किए गए रखरखाव कार्यक्रम के अनुसार प्रीलोड स्प्रिंग की जांच और समायोजन करें।

Raydafon में हमारा कारखाना हमारे प्लैनेटरी गियरबॉक्स के लिए एक रिमोट मॉनिटरिंग विकल्प प्रदान करता है, जो पहनने के रुझान की भविष्यवाणी करने के लिए कंपन सेंसर और तापमान जांच का उपयोग करता है। यह डेटा, आवधिक बैकलैश माप के साथ मिलकर, स्थिति-आधारित रखरखाव की अनुमति देता है जो डाउनटाइम को कम करता है। चिकित्सा उपकरण निर्माण या एयरोस्पेस घटक उत्पादन जैसे उच्च-महत्वपूर्ण अनुप्रयोगों के लिए, हम वार्षिक फ़ैक्टरी अंशांकन की अनुशंसा करते हैं जहां प्लैनेटरी गियरबॉक्स को पूरी तरह से निरीक्षण और बैकलैश पुनः समायोजन के लिए हमारी सुविधा में वापस कर दिया जाता है। यह सुनिश्चित करता है कि आपका सिस्टम अपने पूरे परिचालन जीवन में समान परिशुद्धता स्तर बनाए रखता है। इन माप और रखरखाव प्रथाओं को लागू करके, आप यह सुनिश्चित कर सकते हैं कि आपका प्लैनेटरी गियरबॉक्स आपके सबसे अधिक मांग वाले अनुप्रयोगों के लिए आवश्यक उच्च सटीकता प्रदान करना जारी रखता है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न 1: प्लैनेटरी गियरबॉक्स में बैकलैश सर्वो सिस्टम की स्थिति बनाए रखने की क्षमता को कैसे प्रभावित करता है?

उत्तर: बैकलैश नियंत्रण लूप में एक मृत क्षेत्र का परिचय देता है जहां मोटर रोटेशन आउटपुट शाफ्ट आंदोलन में परिवर्तित नहीं होता है। यह मृत क्षेत्र सर्वो सिस्टम को एकीकृत करने में त्रुटि का कारण बनता है, जिससे ओवरशूट होता है और निपटान में लंबा समय लगता है। स्थिति नियंत्रण में, बैकलैश सिस्टम के लाभ मार्जिन को प्रभावी ढंग से कम कर देता है, जिससे इंजीनियर को सर्वो लाभ कम करने की आवश्यकता होती है, जिसके परिणामस्वरूप सिस्टम की बैंडविड्थ और गतिशील प्रदर्शन कम हो जाता है। उच्च-सटीकता अनुप्रयोगों के लिए, अनियंत्रित बैकलैश आवश्यक दोहराव (उदाहरण के लिए, +/- 0.01 मिमी) प्राप्त करना असंभव बना सकता है, क्योंकि आउटपुट शाफ्ट की वास्तविक स्थिति लोड कठोरता से गुणा किए गए बैकलैश मान द्वारा कमांड की गई स्थिति से विचलित हो जाती है। हमारा लो-बैकलैश प्लैनेटरी गियरबॉक्स इस मृत क्षेत्र को कम करता है, जिससे सख्त सर्वो ट्यूनिंग और उच्च सटीकता सक्षम होती है।

प्रश्न 2: क्या प्लैनेटरी गियरबॉक्स में बैकलैश को पूरी तरह से समाप्त किया जा सकता है, और व्यावहारिक सीमा क्या है?

उत्तर: बैकलैश (शून्य बैकलैश) का पूर्ण उन्मूलन सैद्धांतिक रूप से केवल उन गियर डिज़ाइनों के साथ संभव है जो स्प्लिट गियर, स्प्रिंग लोडिंग या दोहरे गियर तंत्र का उपयोग करते हैं। हालाँकि, ये डिज़ाइन अतिरिक्त जटिलता, कम दक्षता और गियर दांतों पर निरंतर प्रीलोड के कारण संभावित रूप से कम जीवन का परिचय देते हैं। विश्वसनीय संचालन के साथ बड़े पैमाने पर उत्पादित प्लैनेटरी गियरबॉक्स के लिए व्यावहारिक निचली सीमा लगभग 1 आर्क-मिनट (0.0167 डिग्री) है। हमारा अल्ट्रा-प्रिसिजन प्लैनेटरी गियरबॉक्स मिलान किए गए गियर सेट और बेयरिंग प्रीलोड का उपयोग करके 1 आर्क-मिनट प्राप्त करता है। सब-आर्क-मिनट परिशुद्धता की आवश्यकता वाले अनुप्रयोगों के लिए, हमारा कारखाना चरणों के बीच स्प्रिंग-लोडेड एंटी-बैकलैश कपलिंग के साथ दोहरी प्लैनेटरी गियरबॉक्स व्यवस्था का उपयोग करने की सिफारिश करता है। यह 0.3 से 0.5 आर्क-मिनट प्राप्त कर सकता है, लेकिन इसका उपयोग केवल सबसे अधिक मांग वाले एयरोस्पेस और सेमीकंडक्टर उपकरण अनुप्रयोगों में किया जाता है।

प्रश्न 3: तापमान परिवर्तन ग्रहीय गियरबॉक्स के बैकलैश को कैसे प्रभावित करते हैं?

उत्तर: गियरबॉक्स हाउसिंग, गियर और बियरिंग के थर्मल विस्तार के कारण तापमान बैकलैश को प्रभावित करता है। जैसे-जैसे तापमान बढ़ता है, आवास स्टील गियर (एल्यूमीनियम आवास बनाम स्टील गियर) से अधिक फैलता है, जो 50 डिग्री सेल्सियस तापमान वृद्धि पर प्रतिक्रिया को 15 प्रतिशत तक कम कर सकता है। इसके विपरीत, ठंडे वातावरण में प्रतिक्रिया बढ़ सकती है। हमारा कारखाना यह सत्यापित करने के लिए प्रत्येक प्लैनेटरी गियरबॉक्स का 20°C और 80°C दोनों पर परीक्षण करता है कि बैकलैश निर्दिष्ट सीमा के भीतर रहता है। व्यापक तापमान उतार-चढ़ाव वाले अनुप्रयोगों के लिए, हम स्टील हाउसिंग और विशिष्ट थर्मल क्षतिपूर्ति शिम के साथ हमारे प्लैनेटरी गियरबॉक्स का उपयोग करने की सलाह देते हैं। हम अनुरोध पर तापमान-बैकलैश विशेषता वक्र भी प्रदान करते हैं।

प्रश्न 4: प्लैनेटरी गियरबॉक्स में बैकलैश और टॉर्सनल कठोरता के बीच क्या संबंध है?

उत्तर: बैकलैश और मरोड़ वाली कठोरता स्वतंत्र लेकिन परस्पर संबंधित गुण हैं। टॉर्सनल कठोरता लोड के तहत गियरबॉक्स के कोणीय विक्षेपण को मापती है, जबकि बैकलैश शून्य लोड के तहत फ्री प्ले है। कम बैकलैश लेकिन कम मरोड़ वाली कठोरता वाला गियरबॉक्स अभी भी लोड के तहत विक्षेपण दिखाएगा, जिससे टॉर्क अनुप्रयोग के दौरान स्थिति संबंधी त्रुटि होगी। हमारा प्लैनेटरी गियरबॉक्स कठोर हाउसिंग डिज़ाइन, प्रीलोडेड बियरिंग और सटीक-ग्राउंड गियर का उपयोग करके कम बैकलैश और उच्च टॉर्सनल कठोरता दोनों प्राप्त करता है। रोबोटिक्स और सर्वो प्रेस जैसे परिवर्तनीय भार वाले अनुप्रयोगों के लिए टॉर्क और कोणीय विक्षेपण का अनुपात महत्वपूर्ण है। हमारा कारखाना डेटाशीट में बैकलैश और कठोरता दोनों मान प्रदान करता है, जिससे आप अपने विशिष्ट टॉर्क प्रोफ़ाइल के लिए कुल स्थिति त्रुटि (बैकलैश + लोड के तहत विक्षेपण) की गणना कर सकते हैं।

प्रश्न 5: रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड हमारी सभी प्लैनेटरी गियरबॉक्स इकाइयों में लगातार कम बैकलैश कैसे सुनिश्चित करती है?

उत्तर: हमारा कारखाना एक बहु-स्तरीय गुणवत्ता नियंत्रण प्रक्रिया अपनाता है। सबसे पहले, सभी गियर 0.003 मिमी से कम गियर पिच त्रुटि के साथ DIN 6 गुणवत्ता के अनुसार ग्राउंड किए गए हैं। दूसरा, हम चयनात्मक असेंबली का उपयोग करते हैं: प्रत्येक सन गियर को इष्टतम जाल निकासी प्राप्त करने के लिए मापा दांत की मोटाई के साथ ग्रह गियर से मिलान किया जाता है। तीसरा, रेडियल प्ले को कम करने के लिए ग्रह वाहक को पूर्व-चयनित बीयरिंगों के साथ इकट्ठा किया गया है। असेंबली के बाद, प्रत्येक प्लैनेटरी गियरबॉक्स को एक परीक्षण बेंच पर चलाया जाता है और तीन अलग-अलग टॉर्क स्तरों पर बैकलैश के लिए मापा जाता है। जो इकाइयाँ निर्दिष्ट बैकलैश सीमा से बाहर आती हैं (उदाहरण के लिए, हमारी मानक श्रृंखला के लिए 3 आर्क-मिनट से ऊपर) को फिर से काम में लिया जाता है या कम परिशुद्धता ग्रेड में पुन: असाइन किया जाता है। यह सुनिश्चित करता है कि रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड से भेजा गया प्रत्येक प्लैनेटरी गियरबॉक्स इसके प्रकाशित विनिर्देशों को पूरा करता है या उससे अधिक है। हम प्रत्येक आदेश के अनुपालन का प्रमाण पत्र भी प्रदान करते हैं, जो विशिष्ट इकाई के लिए मापा गया बैकलैश मान दिखाता है।

निष्कर्ष: परिशुद्धता आपके ग्रहीय गियरबॉक्स में बैकलैश नियंत्रण से शुरू होती है

प्लैनेटरी गियरबॉक्स में बैकलैश नियंत्रण एक वैकल्पिक शोधन नहीं है बल्कि उच्च-सटीकता गति प्रणालियों के लिए एक मूलभूत शर्त है। सीएनसी मशीन टूल्स और रोबोटिक हथियारों से लेकर सटीक निरीक्षण उपकरण और उपग्रह पॉइंटिंग तंत्र तक, बैकलैश के कारण होने वाला मृत क्षेत्र सीधे स्थिति सटीकता, दोहराव और प्रक्रिया क्षमता को सीमित करता है। हमने प्रदर्शित किया है कि गियर जाल, बेयरिंग क्लीयरेंस और हाउसिंग विक्षेपण में बैकलैश कैसे उत्पन्न होता है, और हमने दिखाया है कि कैसे हमारे कारखाने का इंजीनियरिंग दृष्टिकोण - सटीक-ग्राउंड हेलिकल गियर, प्रीलोडेड बीयरिंग और कठोर वाहक का उपयोग करके - प्रभावी ढंग से हमारे प्रीमियम प्लैनेटरी गियरबॉक्स मॉडल में बैकलैश को 1 आर्क-मिनट तक कम कर देता है। हमारे द्वारा साझा की गई तकनीकी विशिष्टताएँ, माप विधियाँ और रखरखाव रणनीतियाँ एक प्लैनेटरी गियरबॉक्स को चुनने और बनाए रखने के लिए एक संपूर्ण रूपरेखा प्रदान करती हैं जो आपकी सटीकता आवश्यकताओं को पूरा करती है।

प्रतिक्रिया को अपनी उत्पादन गुणवत्ता या थ्रूपुट से समझौता न करने दें।आज ही Raydafon Technology Group Co.,Limited से संपर्क करेंआपकी सटीक गियरिंग आवश्यकताओं पर व्यापक परामर्श के लिए। अपनी टॉर्क, गति और सटीकता की आवश्यकताएं प्रदान करें, और हमारी इंजीनियरिंग टीम विस्तृत प्रदर्शन प्रक्षेपण के साथ इष्टतम प्लैनेटरी गियरबॉक्स मॉडल की सिफारिश करेगी। हम निःशुल्क नमूना परीक्षण, एप्लिकेशन इंजीनियरिंग सहायता और सभी प्लैनेटरी गियरबॉक्स इकाइयों पर 3 साल की वारंटी प्रदान करते हैं।आज ही अपने उद्धरण का अनुरोध करें और एक प्लैनेटरी गियरबॉक्स में अपग्रेड करें जो आपके एप्लिकेशन की मांग के अनुसार सटीकता प्रदान करता है। इंजीनियरिंग उत्कृष्टता के लिए रायडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड पर भरोसा करें।
