क्रॉस्ड हेलिकल गियर्स

Raydafon एक चीन स्थित OEM निर्माता और सटीक उपकरणों, चिकित्सा उपकरण, ऑटोमोटिव सहायक ड्राइव, स्मार्ट घरेलू उपकरणों और औद्योगिक मशीनरी के लिए क्रॉस्ड हेलिकल गियर का आपूर्तिकर्ता है। मानक रेंज में मॉड्यूल 0.8-4 मिमी, शाफ्ट कोण समायोज्य 25°-90°, ग्राउंड टूथ सतह, ट्रांसमिशन दक्षता 90% से अधिक शामिल है। सामग्री विकल्पों में उच्च शक्ति मिश्र धातु इस्पात, स्टेनलेस स्टील, एल्यूमीनियम कांस्य, नायलॉन और पहनने के लिए प्रतिरोधी इंजीनियरिंग प्लास्टिक शामिल हैं। क्रॉस्ड हेलिकल टूथ डिज़ाइन गैर-समानांतर और गैर-प्रतिच्छेदी शाफ्ट के बीच शक्ति संचारित करता है, लेआउट स्थान बचाता है और चलने वाले शोर को कम करता है। कस्टम मॉड्यूल, टूथ नंबर, शाफ्ट एंगल, बोर, कीवे, सामग्री और सतह उपचार समर्थित हैं। नमूना आदेश, थोक आदेश और निजी लेबल पैकेजिंग उपलब्ध हैं। त्वरित कोटेशन के लिए ड्राइंग या नमूना विवरण, आवश्यक सामग्री, मात्रा और गंतव्य बंदरगाह भेजें।
चीन ओईएम क्रॉस्ड हेलिकल गियर निर्माता

सटीक उपकरणों और औद्योगिक ड्राइव में गैर-समानांतर शाफ्ट ट्रांसमिशन के लिए क्रॉस्ड हेलिकल गियर्स निर्माता

Raydafon एक चीन स्थित OEM निर्माता और क्रॉस्ड हेलिकल गियर का आपूर्तिकर्ता है, जिसे स्क्रू गियर भी कहा जाता है। क्रॉस्ड हेलिकल गियर गैर-समानांतर और गैर-प्रतिच्छेदी शाफ्ट के बीच शक्ति संचारित करते हैं, जो उन्हें कॉम्पैक्ट ऑटोमेशन उपकरण, लैपटॉप कूलिंग पंखे, डेंटल चेयर समायोजन प्रणाली, ऑटोमोटिव इंजन सहायक ड्राइव और स्मार्ट पर्दा ट्रांसमिशन उपकरणों के लिए उपयुक्त बनाता है। मानक रेंज में मॉड्यूल 0.8-4 मिमी, शाफ्ट कोण समायोज्य 25°-90°, ग्राउंड टूथ सतह और 90% से अधिक ट्रांसमिशन दक्षता शामिल है। सामग्री विकल्पों में उच्च शक्ति मिश्र धातु इस्पात, स्टेनलेस स्टील, एल्यूमीनियम कांस्य, नायलॉन और पहनने के लिए प्रतिरोधी इंजीनियरिंग प्लास्टिक शामिल हैं। कस्टम मॉड्यूल, टूथ नंबर, शाफ्ट एंगल, बोर, कीवे, सामग्री और सतह उपचार समर्थित हैं। कोटेशन का अनुरोध करने के लिए अपनी ड्राइंग या नमूना विवरण, आवश्यक सामग्री, मात्रा और गंतव्य बंदरगाह भेजें।

0.8-4 मिमीमॉड्यूल रेंज
25°-90°दस्ता कोण
>90%ट्रांसमिशन दक्षता
5 सामग्रीस्टील · स्टेनलेस · कांस्य · नायलॉन · प्लास्टिक

क्रॉस्ड हेलिकल गियर्स का उपयोग क्यों किया जाता है जहां साधारण गियर्स फिट नहीं हो सकते

मानक स्पर गियर, हेलिकल गियर और बेवल गियर समानांतर या प्रतिच्छेदी शाफ्ट के बीच शक्ति संचारित करते हैं। जब एक मशीन लेआउट दो शाफ्टों को एक गैर-समानांतर, गैर-प्रतिच्छेदी कोण पर रखता है, तो साधारण गियर सही ढंग से जाल नहीं बना सकते हैं। क्रॉस्ड हेलिकल गियर एक हेलिकल टूथ फॉर्म का उपयोग करके इसे हल करते हैं जो दो शाफ्टों को एक कोण पर शक्ति संचारित करने की अनुमति देता है, आमतौर पर 25° और 90° के बीच।

यह क्रॉस्ड हेलिकल गियर को कॉम्पैक्ट डिज़ाइन के लिए उपयुक्त बनाता है। लैपटॉप कूलिंग फैन में, मोटर शाफ्ट और फैन ब्लेड शाफ्ट के बीच की जगह बहुत छोटी होती है। डेंटल चेयर समायोजन प्रणाली में, बैकरेस्ट और सीट ड्राइव शाफ्ट विभिन्न कोणों पर होते हैं। ऑटोमोटिव इंजन सहायक ड्राइव में, पानी पंप और जनरेटर इनपुट शाफ्ट मुख्य ड्राइव से ऑफसेट होते हैं। क्रॉस्ड हेलिकल गियर बड़े गियरबॉक्स या बेवल गियर सेट जोड़े बिना इन लेआउट को संभालते हैं।

रेडाफॉन विभिन्न प्रकार की सामग्रियों में क्रॉस्ड हेलिकल गियर का उत्पादन करता है ताकि खरीदार लोड, गति, संक्षारण और शोर की आवश्यकताओं के अनुसार गियर का मिलान कर सकें। संबंधित गियर प्रकारों के लिए, पूरी समीक्षा करेंपरिशुद्धता गियरश्रेणी, दपेचदार गियरपेज औरआड़ी गरारीपेज.

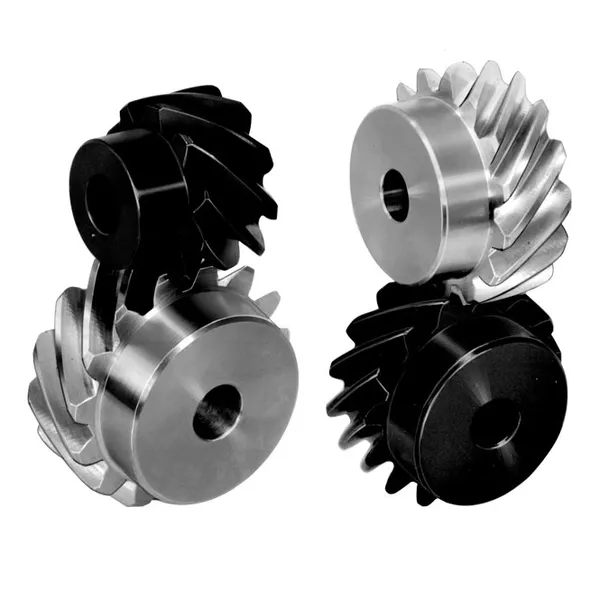

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
गैर-समानांतर शाफ्ट ट्रांसमिशन के लिए क्रॉस्ड हेलिकल गियर

मानक विशिष्टता रेंज और सामग्री विकल्प

नीचे दी गई तालिका रेडाफ़ोन क्रॉस्ड हेलिकल गियर के लिए मानक विनिर्देश सीमा को सूचीबद्ध करती है। यदि आपके उपकरण को एक अलग मॉड्यूल, टूथ नंबर, शाफ्ट एंगल, बोर या कीवे की आवश्यकता है, तो कस्टम उत्पादन के लिए OEM ड्राइंग या एक भौतिक नमूना भेजें।

पैरामीटर मानक रेंज कस्टम विकल्प
मॉड्यूल 0.8-4 मिमी कस्टम मॉड्यूल उपलब्ध है
दस्ता कोण 25°-90° कस्टम कोण उपलब्ध है
दांत की सतह मैदान पीसना, लैपिंग करना, फॉस्फेटिंग करना
ट्रांसमिशन दक्षता 90% से अधिक सामग्री, कोण और स्नेहन पर निर्भर करता है
बोर और कीवे की-वे के साथ मानक बोर कस्टम बोर, कीवे, सेट स्क्रू, डी-आकार
सतह का उपचार जंग रोधी तेल ब्लैक ऑक्साइड, जिंक प्लेटिंग, ताप उपचार
सामग्री उच्च शक्ति मिश्र धातु इस्पात स्टेनलेस स्टील, एल्यूमीनियम कांस्य, नायलॉन, इंजीनियरिंग प्लास्टिक

क्या आपको अपने आवेदन के लिए सामग्री तुलना या अनुशंसा की आवश्यकता है? लोड, गति, वातावरण और स्थापना स्थान का विवरण भेजें। Raydafon उस सामग्री और विशिष्टताओं का सुझाव देगा जो आपकी कामकाजी परिस्थितियों के लिए सबसे उपयुक्त हों।

उपलब्ध सामग्री प्रकार

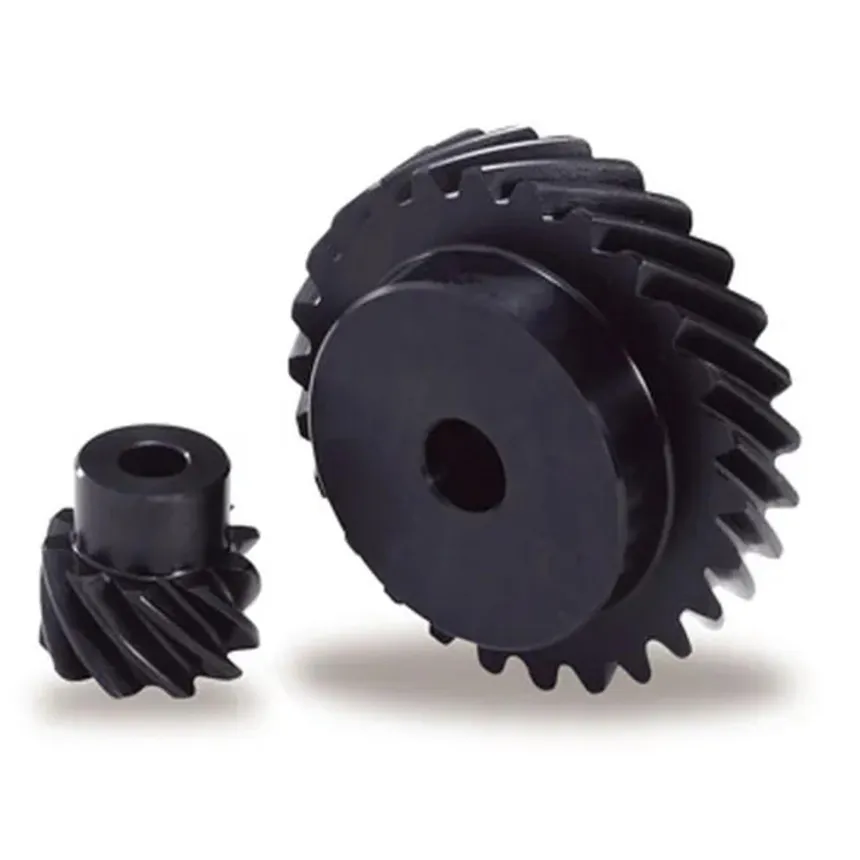

Steel crossed helical gears
स्टील क्रॉस्ड हेलिकल गियर्स

औद्योगिक ड्राइव और ऑटोमोटिव सहायक प्रणालियों में भारी भार और उच्च टोक़ अनुप्रयोगों के लिए उच्च शक्ति मिश्र धातु इस्पात।

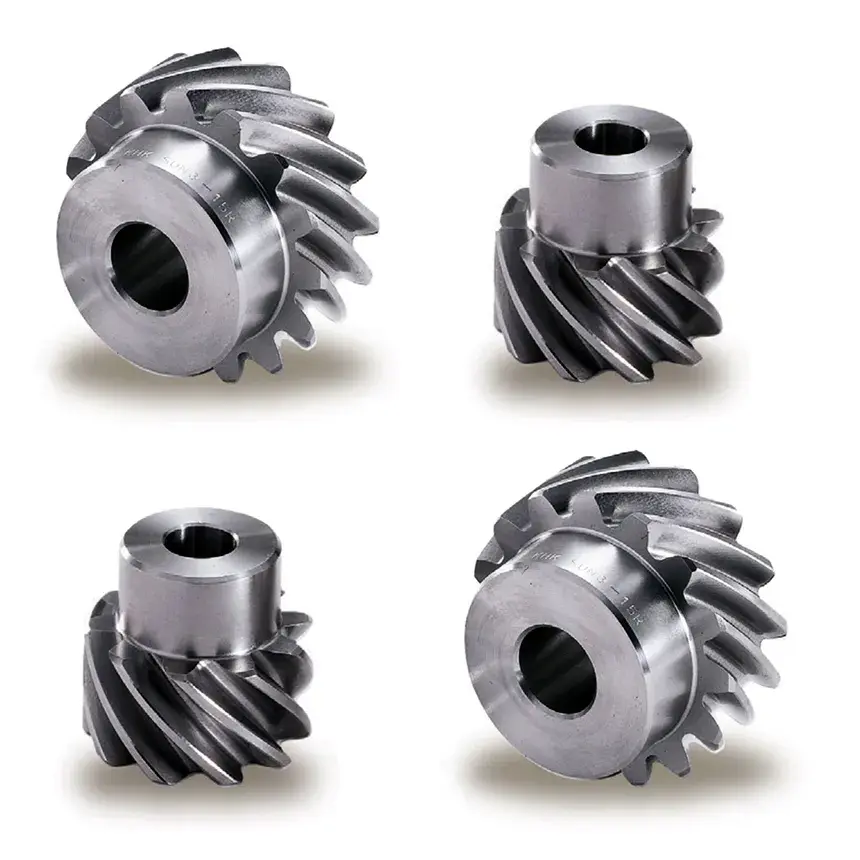

Stainless steel crossed helical gears
स्टेनलेस स्टील क्रॉस्ड हेलिकल गियर्स

चिकित्सा उपकरण, खाद्य मशीनरी, आर्द्र वातावरण और बाहरी प्रतिष्ठानों के लिए संक्षारण प्रतिरोधी।

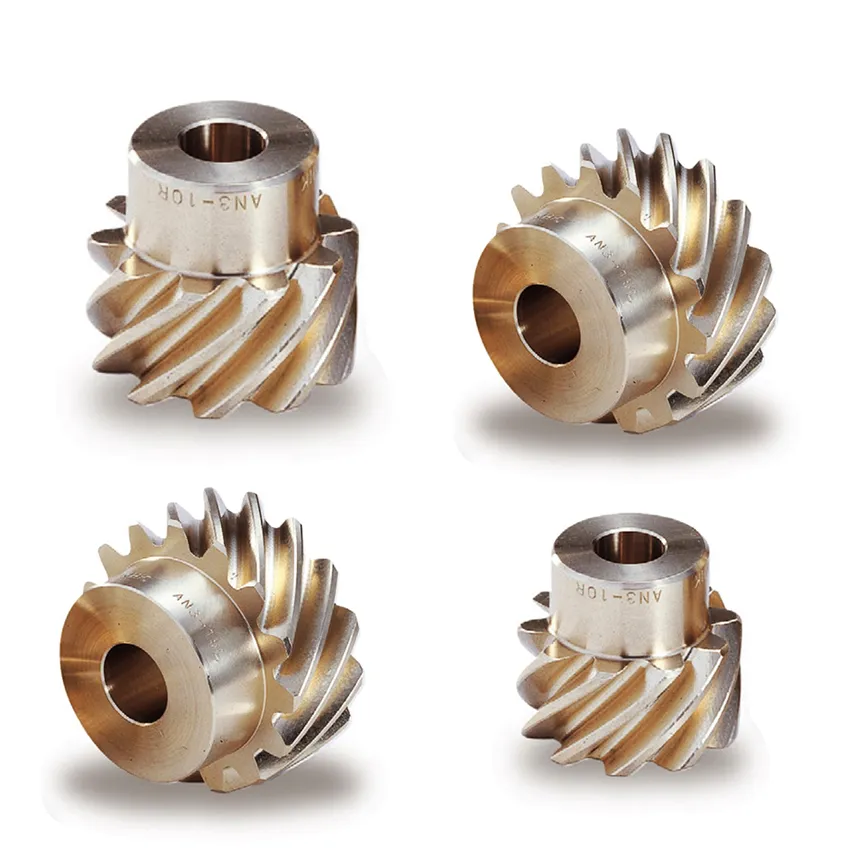

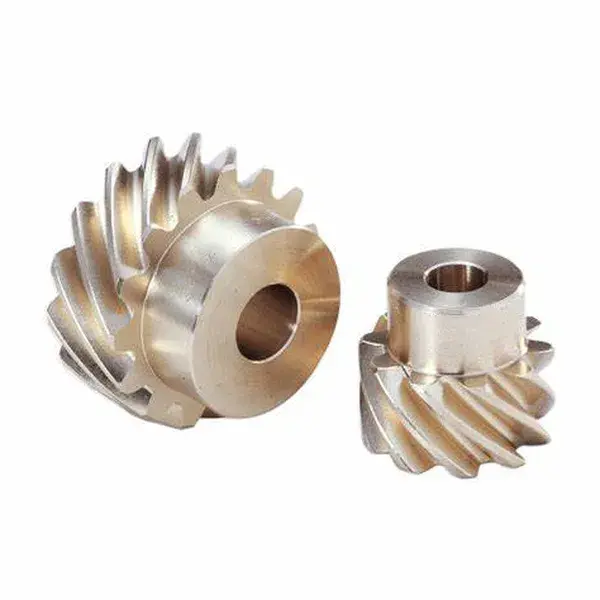

Aluminum bronze crossed helical gears
एल्यूमिनियम कांस्य क्रॉस्ड हेलिकल गियर्स

अच्छा पहनने का प्रतिरोध और भार क्षमता, भारी मशीनरी, खनन उपकरण और उच्च-टोक़ ट्रांसमिशन के लिए उपयुक्त।

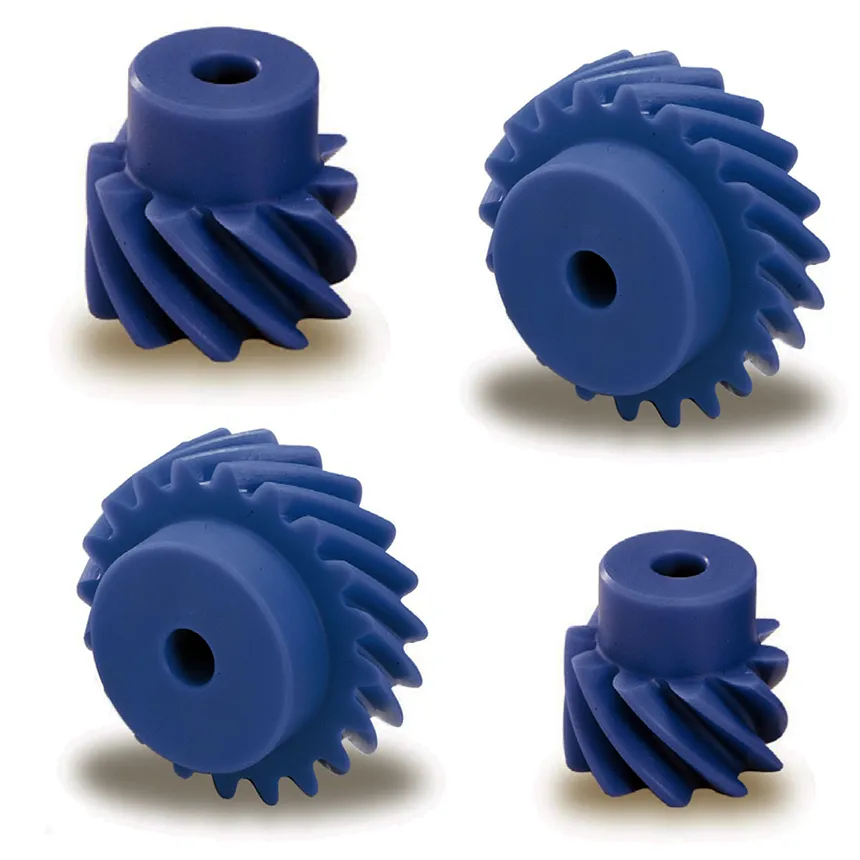

Nylon crossed helical gears
नायलॉन क्रॉस्ड हेलिकल गियर्स

स्मार्ट घरेलू उपकरणों, कार्यालय उपकरण और कम लोड वाले सटीक उपकरणों के लिए हल्का और शांत संचालन।

परिशुद्ध उपकरणों, चिकित्सा उपकरण और औद्योगिक ड्राइव में अनुप्रयोग

इलेक्ट्रानिक्स लैपटॉप कूलिंग फैन ट्रांसमिशन

माइक्रोन-स्तर की परिशुद्धता मोटर शाफ्ट और पंखे के ब्लेड शाफ्ट के बीच की कॉम्पैक्ट जगह में फिट बैठती है, पंखे को शांत रखती है और पतले और हल्के डिजाइन का समर्थन करती है।

चिकित्सा डेंटल चेयर बहु-कोण समायोजन

विभिन्न कोणों पर बैकरेस्ट और सीट घटकों को शक्ति संचारित करता है। मेडिकल-ग्रेड सामग्री विकल्प सुरक्षित और विश्वसनीय संचालन का समर्थन करते हैं।

ऑटोमोटिव इंजन सहायक ड्राइव

जल पंपों और जनरेटरों से बड़े टॉर्क और प्रभाव भार को संभालता है। ऊष्मा उपचार उच्च तापमान और कंपन के तहत पहनने के प्रतिरोध और ताकत में सुधार करता है।

स्मार्ट घर स्मार्ट पर्दा संचरण

कम शोर के साथ एक गैर-समानांतर कोण पर संचारित होता है, इंस्टॉलेशन स्थान बचाता है और होम ऑटोमेशन सिस्टम में आराम जोड़ता है।

संबंधित ट्रांसमिशन घटकों के लिए, समीक्षा करेंस्क्रू गियरश्रेणी, दवर्म गियर और वर्म दस्तापेज, औरगेअर की गोल गरारीश्रेणी।

गुणवत्ता साक्ष्य, निरीक्षण और निर्यात सहायता

सामग्री और ताप उपचार रिकॉर्ड

खरीदार गुणवत्ता समीक्षा के लिए थोक शिपमेंट के साथ सामग्री ग्रेड और ताप उपचार रिकॉर्ड प्रदान किए जा सकते हैं।

टूथ प्रोफाइल और आयामी निरीक्षण

ऑर्डर किए गए ड्राइंग या ग्राहक के नमूने के अनुसार मॉड्यूल, दांत संख्या, शाफ्ट कोण, बोर, कीवे और दांत की सतह का निरीक्षण किया जाता है।

मेशिंग और शोर की जाँच

पैकिंग से पहले चिकनी जाली, कम शोर और स्थिर संचरण के लिए नमूना और थोक बैचों की जांच की जाती है।

निर्यात पैकिंग

गियर जंग रोधी तेल और सुरक्षात्मक आवरण से भरे होते हैं। थोक ऑर्डर को समुद्री माल ढुलाई, हवाई माल ढुलाई या एक्सप्रेस डिलीवरी के लिए पैलेटाइज़ और स्ट्रैप किया जा सकता है।

कस्टम OEM ऑर्डरिंग प्रक्रिया

चरण 01 आवेदन विवरण भेजें

मॉड्यूल, दांत संख्या, शाफ्ट कोण, बोर, कीवे, सामग्री, सतह उपचार, मात्रा और गंतव्य पोर्ट प्रदान करें।

चरण 02 ड्राइंग या नमूना समीक्षा

Raydafon OEM ड्राइंग या भौतिक नमूने की समीक्षा करता है और विनिर्देश और सामग्री चयन की पुष्टि करता है।

चरण 03 नमूना और अनुमोदन

कस्टम परियोजनाओं के लिए, Raydafon थोक उत्पादन से पहले खरीदार की पुष्टि के लिए एक नमूना तैयार करता है।

चरण 04 उत्पादन और उद्धरण

अनुमोदन के बाद, Raydafon एक एफओबी निंगबो कोटेशन, उत्पादन कार्यक्रम और पैकिंग विवरण प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्नों

क्रॉस्ड हेलिकल गियर क्या हैं?

क्रॉस्ड हेलिकल गियर, जिन्हें स्क्रू गियर भी कहा जाता है, हेलिकल गियर हैं जो गैर-समानांतर, गैर-प्रतिच्छेदी शाफ्ट के साथ जाल करते हैं। वे आमतौर पर 25° से 90° के कोण पर शाफ्ट के बीच शक्ति संचारित करते हैं, और उनका उपयोग वहां किया जाता है जहां लेआउट स्थान सीमित है और सुचारू, शांत संचरण की आवश्यकता होती है।

Raydafon किस मॉड्यूल और शाफ्ट कोण रेंज का उत्पादन करता है?

Raydafon 0.8-4 मिमी मॉड्यूल और 25° से 90° तक समायोज्य शाफ्ट कोण के साथ क्रॉस हेलिकल गियर का उत्पादन करता है। ग्राउंड टूथ सतह और 90% से अधिक ट्रांसमिशन दक्षता उत्पादन रेंज पर मानक हैं। कस्टम मॉड्यूल, टूथ नंबर और शाफ्ट कोण ग्राहक चित्र के विरुद्ध समर्थित हैं।

कौन सी सामग्रियाँ उपलब्ध हैं?

सामग्री विकल्पों में उच्च शक्ति मिश्र धातु इस्पात, स्टेनलेस स्टील, एल्यूमीनियम कांस्य, नायलॉन और पहनने के लिए प्रतिरोधी इंजीनियरिंग प्लास्टिक शामिल हैं। सामग्री का चयन भार, गति, संक्षारण प्रतिरोध और शोर आवश्यकताओं पर निर्भर करता है।

मुख्य अनुप्रयोग क्या हैं?

क्रॉस्ड हेलिकल गियर का उपयोग कॉम्पैक्ट ऑटोमेशन उपकरण, लैपटॉप कूलिंग पंखे, डेंटल चेयर एडजस्टमेंट सिस्टम, ऑटोमोटिव इंजन सहायक ड्राइव जैसे वॉटर पंप और जनरेटर और स्मार्ट कर्टेन ट्रांसमिशन डिवाइस में किया जाता है। सीमित स्थान में गैर-समानांतर शाफ्ट ट्रांसमिशन की आवश्यकता वाले किसी भी एप्लिकेशन में क्रॉस्ड हेलिकल गियर का उपयोग किया जा सकता है।

क्या रेडाफॉन कस्टम ओईएम क्रॉस्ड हेलिकल गियर का उत्पादन कर सकता है?

हाँ। Raydafon ग्राहक चित्र या भौतिक नमूनों से OEM उत्पादन का समर्थन करता है। कस्टम मॉड्यूल, टूथ नंबर, शाफ्ट एंगल, बोर, कीवे, सामग्री, सतह उपचार और निजी लेबल पैकेजिंग उपलब्ध हैं।

किसी उद्धरण के लिए कौन सी जानकारी आवश्यक है?

ड्राइंग या नमूना विवरण, मॉड्यूल, टूथ नंबर, शाफ्ट कोण, बोर, कीवे, सामग्री, सतह उपचार, ऑर्डर मात्रा और गंतव्य पोर्ट भेजें। रेडाफॉन एफओबी निंगबो कोटेशन और लीड टाइम के साथ जवाब देगा।

क्या आप थोक ऑर्डर से पहले नमूने पेश करते हैं?

हाँ। Raydafon थोक उत्पादन से पहले खरीदार की पुष्टि के लिए नमूने तैयार कर सकता है। नमूना नेतृत्व समय ड्राइंग जटिलता और सामग्री चयन पर निर्भर करता है।

कस्टम क्रॉस्ड हेलिकल गियर्स प्राप्त करने के लिए तैयार हैं?

अपनी ड्राइंग या नमूना विवरण, मॉड्यूल, टूथ नंबर, शाफ्ट कोण, बोर, कीवे, सामग्री, सतह उपचार, ऑर्डर मात्रा और गंतव्य पोर्ट भेजें। Raydafon विनिर्देश की पुष्टि करेगा, यदि आवश्यक हो तो एक नमूना तैयार करेगा, फिर लीड टाइम और पैकिंग विवरण के साथ एक एफओबी निंगबो कोटेशन प्रदान करेगा।
