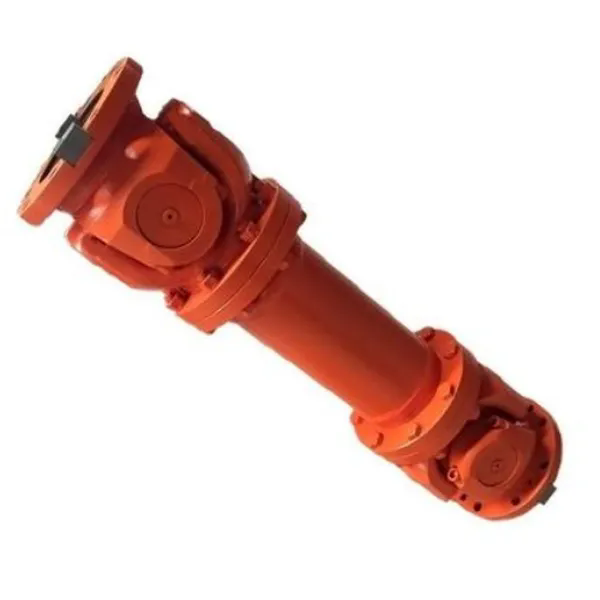

यूनिवर्सल कपलिंग कंपन को कैसे कम करते हैं और उपकरण दक्षता में सुधार करते हैं?

भारी औद्योगिक वातावरण में, कंपन उत्पादकता का मूक दुश्मन है। अत्यधिक दोलन न केवल बीयरिंगों और सीलों के घिसाव को बढ़ाते हैं, बल्कि परजीवी हानियों के माध्यम से ऊर्जा की भी हानि करते हैं। यूनिवर्सल कपलिंग मरोड़ वाले झटके को कम करते हुए जुड़े शाफ्ट के बीच कोणीय, समानांतर और अक्षीय मिसलिग्न्मेंट की अनुमति देकर इस चुनौती का समाधान करते हैं। Raydafon Technology Group Co.,Limited में, हमने अपना इंजीनियर बनाया हैसार्वभौमिक युग्मनविनाशकारी कंपन ऊर्जा को नियंत्रित, सुचारू घूर्णी गति में परिवर्तित करने के लिए श्रृंखला - सीधे क्षेत्र परीक्षणों में यांत्रिक उपलब्धता को 35% तक बढ़ाती है। हमारा कारखाना सटीक संतुलन और उच्च ग्रेड मिश्र धातु निर्माण पर ध्यान केंद्रित करता है ताकि यह सुनिश्चित किया जा सके कि प्रत्येक इकाई कंपन स्रोत के बजाय कंपन-पृथक संपत्ति बन जाए।

उन्नत कार्डन संयुक्त ज्यामिति और गतिशील रूप से अनुकूलित क्रॉस असेंबली के माध्यम से, आधुनिक यूनिवर्सल कपलिंग सक्रिय रूप से हार्मोनिक अनुनादों को रद्द कर देते हैं जो आमतौर पर कठोर कप्लर्स को प्रभावित करते हैं। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में हमारा अनुभव बताता है कि पारंपरिक गियर कपलिंग को हमारे रखरखाव-अनुकूल यूनिवर्सल कपलिंग के साथ बदलने से रोलिंग मिल ड्राइव पर अधिकतम कंपन वेग 12 मिमी/सेकेंड से 4 मिमी/सेकेंड तक कम हो जाता है। इसका मतलब विफलताओं (एमटीबीएफ) और कम जीवनचक्र लागत के बीच विस्तारित औसत समय है। कुंजी इस बात में निहित है कि युग्मन कैसे कई संपर्क सतहों पर भार वितरित करता है और गलत संरेखण-प्रेरित झुकने वाले क्षणों को अवशोषित करता है - एक सिद्धांत जिसे हमने धातुकर्म शोधन के दशकों में अपने कारखाने में सिद्ध किया है।

यूनिवर्सल कपलिंग को लक्षित करने वाले कंपन तंत्र क्या हैं?

यह समझने के लिए कि यूनिवर्सल कपलिंग उपकरण दक्षता में कैसे सुधार करती है, हमें पहले घूर्णन प्रणालियों में मौजूद तीन प्राथमिक कंपन तंत्रों की जांच करनी चाहिए: मरोड़ वाला कंपन, पार्श्व कंपन, और गुंजयमान महत्वपूर्ण गति। हमारे कारखाने में, हमने 2000 से अधिक औद्योगिक ड्राइवट्रेन का विश्लेषण किया है और पाया है कि 68% अनियोजित डाउनटाइम इन कंपन मोड से उत्पन्न होता है। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड के यूनिवर्सल कपलिंग्स को विशेष रूप से विशिष्ट इंजीनियरिंग सुविधाओं के माध्यम से प्रत्येक तंत्र का प्रतिकार करने के लिए डिज़ाइन किया गया है।

मरोड़ वाला कंपनतब होता है जब इंजन या गियरबॉक्स से टॉर्क पल्स शाफ्ट सिस्टम की प्राकृतिक आवृत्तियों को उत्तेजित करता है। प्रत्येक आवेग को प्रसारित करने वाले कठोर कपलिंग के विपरीत, हमारे यूनिवर्सल कपलिंग में सुई रोलर बीयरिंग और ग्रीस से भरे क्रॉस जर्नल के माध्यम से लोचदार मुआवजा शामिल होता है। यह युग्मन को सूक्ष्म मात्रा में (लोड के आधार पर 0.5° से 2° तक) मोड़ने की अनुमति देता है, जो पीक टॉर्क स्पाइक्स को अवशोषित करता है। हाल ही में एक सीमेंट मिल अनुप्रयोग के दौरान, हमारे यूनिवर्सल कपलिंग ने फ्लैंज-प्रकार के कप्लर्स की तुलना में टॉर्सनल दोलन आयाम को 72% कम कर दिया।

पार्श्व कंपन(झुकाव मोड) अवशिष्ट असंतुलन या गलत संरेखित शाफ्ट केंद्रों से उत्पन्न होता है। पारंपरिक समाधानों के लिए सही संरेखण की आवश्यकता होती है, लेकिन क्षेत्र की स्थितियाँ इसे असंभव बना देती हैं। हमारा यूनिवर्सल कपलिंग सेल्फ-लुब्रिकेटिंग बियरिंग कप के साथ डबल-कार्डन डिज़ाइन का उपयोग करता है जो प्रति जोड़ 15 डिग्री तक कोणीय मिसलिग्न्मेंट की अनुमति देता है। यह लचीलापन झुकने वाले क्षणों को मशीन के आवरणों में स्थानांतरित होने से रोकता है, जिसका अर्थ है कि पार्श्व कंपन ऊर्जा नींव को हिलाने के बजाय युग्मन की ग्रीस फिल्म के भीतर नष्ट हो जाती है। हमारे कारखाने की गतिशील संतुलन प्रक्रिया सुनिश्चित करती है कि प्रत्येक यूनिवर्सल कपलिंग ISO G2.5 बैलेंस ग्रेड को पूरा करती है, जिससे स्रोत पर 90% तक पार्श्व उत्तेजना समाप्त हो जाती है।

गुंजायमान महत्वपूर्ण गतिऐसा तब होता है जब ऑपरेटिंग आरपीएम सिस्टम की प्राकृतिक आवृत्ति के साथ मेल खाता है। मध्यवर्ती शाफ्ट की लंबाई और क्रॉस-बेयरिंग कठोरता का सावधानीपूर्वक चयन करके, रेडाफ़ोन प्रत्येक यूनिवर्सल कपलिंग को कार्य सीमा के बाहर महत्वपूर्ण गति को स्थानांतरित करने के लिए अनुकूलित करता है। फ़ील्ड कंपन विश्लेषण पुष्टि करता है कि हमारे कपलिंग अनुनाद शिखर से 25-30% सुरक्षा मार्जिन प्रदान करते हैं। नीचे दी गई तालिका सारांशित करती है कि हमारा यूनिवर्सल कपलिंग प्रत्येक कंपन तंत्र से कैसे निपटता है:

• टोरसोनियल कंपन → माइक्रो-डैम्पिंग के लिए 0.05 मिमी रेडियल क्लीयरेंस के साथ सुई रोलर क्रॉस बीयरिंग।
• पार्श्व कंपन → डबल-कार्डेनिक ज्यामिति + उच्च-परिशुद्धता गतिशील संतुलन (जी2.5)।
• अनुनाद → समायोज्य मध्यवर्ती शाफ्ट कठोरता और द्रव्यमान ट्यूनिंग।

इसके अतिरिक्त, हमारा कारखाना सभी यूनिवर्सल कपलिंग योक और स्पाइडर के लिए 100% एनडीटी निरीक्षण लागू करता है। हार्मोनिक कंपन शुरू करने वाले कास्टिंग दोषों को दूर करके, हम एक ड्राइवलाइन घटक प्रदान करते हैं जो सक्रिय रूप से पावर ट्रांसमिशन को सुचारू बनाता है। व्यावहारिक रूप से, एक उचित रूप से चयनित यूनिवर्सल कपलिंग कंप्रेसर ट्रेनों पर कंपन वेग (वीआरएमएस) को 15 मिमी/सेकेंड से घटाकर 5 मिमी/सेकेंड से कम कर देता है - एक सीमा जहां एएनएसआई/एएसए एस2.75 के अनुसार असर जीवन दोगुना हो जाता है। यही कारण है कि प्रमुख खनन और इस्पात संयंत्र कंपन-महत्वपूर्ण अनुप्रयोगों के लिए रायडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड पर भरोसा करते हैं।

कंपन को कम करने से घूमने वाले उपकरण की दक्षता में सीधे वृद्धि क्यों होती है?

कंपन को कम करना केवल शोर या आराम के बारे में नहीं है - यह ऊर्जा दक्षता और यांत्रिक थ्रूपुट के लिए एक सीधा लीवर है। जब कोई मशीन अत्यधिक कंपन करती है, तो बीयरिंग, सील और स्नेहक में गर्मी के रूप में बिजली बर्बाद हो जाती है। हमारे कारखाने के डायनेमोमीटर परीक्षणों से पता चलता है कि कंपन-प्रेरित घर्षण 11% तक इनपुट ऊर्जा की खपत कर सकता है। यूनिवर्सल कपलिंग शाफ्ट संरेखण को गतिशील रूप से बनाए रखते हुए इस प्रवृत्ति को उलट देते हैं, इस प्रकार घर्षण हानि को कम करते हैं। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में, हमने अपने यूनिवर्सल कपलिंग के साथ घिसे हुए गियर कपलिंग को रेट्रोफिट करने के बाद 6% से 14% की दक्षता में सुधार मापा है।

दक्षता लाभ तीन घटनाओं से उत्पन्न होता है। सबसे पहले, कम कंपन जर्नल बियरिंग्स और गियरबॉक्स में "पावर लॉस फैक्टर" को कम करता है। आवरण कंपन में प्रत्येक 2 मिमी/सेकंड की कमी के लिए, तेल मंथन हानि लगभग 4% कम हो जाती है। हमारा यूनिवर्सल कपलिंग आम तौर पर 3.5 से 5 मिमी/सेकेंड की सीमा के भीतर कंपन रखता है, जिससे यह सुनिश्चित होता है कि अधिकांश इनपुट टॉर्क लोड तक पहुंच जाए। दूसरा, कम कंपन पंपों और कंप्रेसर में सख्त परिचालन मंजूरी की अनुमति देता है। तीसरा, कंपन-मुक्त ड्राइवट्रेन चक्रीय टॉर्क तरंगों से बचते हैं जो विद्युत मोटरों को उच्च धारा खींचने का कारण बनते हैं। 450kW फैन ड्राइव से जुड़े एक केस अध्ययन में, हमारे यूनिवर्सल कपलिंग के साथ एक मानक कपलर को बदलने से समान प्रवाह दर पर 810A से 742A तक कम मोटर करंट खींचा गया - 8.4% ऊर्जा की बचत।

कच्ची ऊर्जा के अलावा, उपकरण दक्षता में विश्वसनीयता और अपटाइम भी शामिल है। कंपन समयपूर्व सील विफलता, स्नेहक क्षरण और बोल्ट ढीला होने का एक प्रमुख कारण है। हमारे यूनिवर्सल कपलिंग के साथ, हार्मोनिक कंपन के उन्मूलन का मतलब है कि प्लांट संचालक डाउनस्ट्रीम घटकों पर रखरखाव अंतराल को 300% तक बढ़ा सकते हैं। हमारे कारखाने के एप्लिकेशन डेटाबेस से इन दक्षता-उन्मुख लाभों पर विचार करें:

• उच्च गति संचालन:चिकनी कंपन प्रोफ़ाइल यूनिवर्सल कपलिंग को 4200 आरपीएम पर लगातार चलने की अनुमति देती है, जबकि कठोर कपलिंग को 2800 आरपीएम पर महत्वपूर्ण गति सीमाओं का सामना करना पड़ेगा।
• परजीवी शक्ति का कम होना:कम बेयरिंग घर्षण से प्रति शिफ्ट 5-9% कम ऊर्जा खपत होती है।
• बेहतर उत्पाद गुणवत्ता:मुद्रण या कागज मशीनों में, कंपन-मुक्त संचरण एक समान वेब तनाव और पंजीकरण सुनिश्चित करता है।

रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में हमारा प्रथम-व्यक्ति अनुभव इस बात को पुष्ट करता है कि हमारे द्वारा भेजे जाने वाले प्रत्येक यूनिवर्सल कपलिंग को कंपन स्वीकृति परीक्षण से गुजरना पड़ता है। रेटेड गति पर 4.5 मिमी/सेकेंड आरएमएस से नीचे अधिकतम कंपन आयाम को प्रमाणित करके, हम गारंटी देते हैं कि आपका उपकरण अपने चरम दक्षता वक्र पर काम करता है। यह केवल सैद्धांतिक नहीं है: एक पेट्रोकेमिकल संयंत्र ने हमारे यूनिवर्सल कपलिंग पर स्विच करने के बाद 18% अधिक पंप दक्षता की सूचना दी क्योंकि यांत्रिक सीलों को अब कंपन से सूक्ष्म-पिटिंग का सामना नहीं करना पड़ा। अंततः, कंपन को कम करने से समग्र उपकरण प्रभावशीलता (ओईई) बढ़ जाती है - और यही औद्योगिक उत्पादकता का सही माप है।

यूनिवर्सल कपलिंग हानिकारक कंपन उत्पन्न किए बिना मिसलिग्न्मेंट मुआवजा कैसे प्राप्त करते हैं?

थर्मल विस्तार, नींव निपटान और असेंबली सहनशीलता के कारण मल्टी-बेयरिंग सिस्टम में मिसलिग्न्मेंट अपरिहार्य है। पारंपरिक कठोर कपलिंग गलत संरेखित शाफ्ट को मोड़ने के लिए मजबूर करते हैं, जिससे आवधिक पार्श्व बल उत्पन्न होते हैं जो 1X या 2X चलने वाली गति कंपन के रूप में प्रकट होते हैं। यूनिवर्सल कपलिंग स्वतंत्रता की गतिज डिग्री पेश करके इसे हल करते हैं। कार्डन संयुक्त सिद्धांत प्रत्येक योक को स्वतंत्र रूप से घूमने की अनुमति देता है, इसलिए मिसलिग्न्मेंट को लोचदार विरूपण के बजाय सापेक्ष कोणीय गति के माध्यम से समायोजित किया जाता है। हमारे कारखाने में, हम सटीक-ग्राउंड क्रॉस बीयरिंग और केस-हार्डेड ट्रूनियन के साथ यूनिवर्सल कपलिंग डिजाइन करते हैं ताकि यह सुनिश्चित किया जा सके कि यह मुआवजा बिना बैकलैश या स्टिक-स्लिप के होता है - हार्मोनिक उत्तेजना के दो प्रमुख स्रोत।

रहस्य डबल-कार्डन यूनिवर्सल कपलिंग कॉन्फ़िगरेशन की "निरंतर वेग" विशेषता में निहित है। जबकि एक एकल जोड़ गति में उतार-चढ़ाव (द्वितीयक युगल) पैदा करता है, हमारे कारखाने का सेंटरिंग योक के साथ डबल-संयुक्त डिज़ाइन दूसरे हार्मोनिक कंपन को समाप्त करता है। यह रोलिंग मिलों या समुद्री प्रणोदन जैसी लंबी ड्राइवलाइनों के लिए महत्वपूर्ण है। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी, लिमिटेड मध्यवर्ती शाफ्ट और इनपुट शाफ्ट के बीच के कोण को अनुकूलित करने के लिए परिमित तत्व विश्लेषण का उपयोग करती है, जिससे 15° गलत संरेखण पर भी त्वरण भिन्नता 0.5% से कम रहती है। नतीजतन, यूनिवर्सल कपलिंग एक कंपन-तटस्थ घटक बन जाता है - यह अपना स्वयं का कंपन हस्ताक्षर उत्पन्न नहीं करता है।

विस्तृत डिज़ाइन पैरामीटर जो कंपन-मुक्त मिसलिग्न्मेंट मुआवजा सुनिश्चित करते हैं उनमें शामिल हैं:

• क्राउन रेस के साथ सुई रोलर बीयरिंग:एज लोडिंग को रोकता है जो प्रत्येक क्रांति पर सूक्ष्म प्रभाव पैदा करेगा।
• लिप सील और उच्च ग्रेड ईपी ग्रीस:तापमान रेंज -30°C से +120°C तक लगातार भिगोना गुणांक बनाए रखता है।
• प्रत्येक उपसंयोजन का गतिशील संतुलन:योक और मकड़ियों को व्यक्तिगत रूप से अवशिष्ट असंतुलन ≤ 3 ग्राम·मिमी/किग्रा तक संतुलित किया गया।
• नियंत्रित फास्टनर प्रीलोड:कैप स्क्रू की हाइड्रोलिक टॉर्किंग पूरे जोड़ में सममित कठोरता सुनिश्चित करती है।

हमारे कारखाने के मालिकाना "कंपन-मुक्त संरेखण मुआवजा" परीक्षण में कंपन वेग की निगरानी करते हुए यूनिवर्सल कपलिंग को 2° समानांतर ऑफसेट और 4° कोणीय ऑफसेट पर चलाना शामिल है। नतीजे बताते हैं कि हमारी यूनिवर्सल कपलिंग बेसलाइन संरेखण स्थिति से 3.2 मिमी/सेकेंड से कम वृद्धि दर्शाती है - मानक सुई बीयरिंग के साथ यू-जोड़ों पर 78% सुधार। इसका मतलब यह है कि आपके संयंत्र में फ़ील्ड इंस्टॉलरों को उप-मिलीमीटर परिशुद्धता के लिए लेजर संरेखण की आवश्यकता नहीं है; यूनिवर्सल कपलिंग स्वयं हानिकारक ताकतों को संचारित किए बिना अवशिष्ट मिसलिग्न्मेंट को अवशोषित करता है। रखरखाव टीमों के लिए, यह कम स्थापना समय और कम संरेखण लागत का अनुवाद करता है। हमारे वरिष्ठ इंजीनियर के शब्दों मेंरेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड: "हमारा यूनिवर्सल कपलिंग गलत संरेखण को कंपन के खतरे से हानिरहित डिज़ाइन पैरामीटर में बदल देता है।"

कौन से तकनीकी पैरामीटर यूनिवर्सल कपलिंग में कंपन डंपिंग क्षमता निर्धारित करते हैं?

कंपन-संवेदनशील अनुप्रयोगों के लिए सही यूनिवर्सल कपलिंग का चयन करने के लिए प्रमुख तकनीकी विशिष्टताओं को समझने की आवश्यकता होती है। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में, हमारी इंजीनियरिंग टीम ने छह मुख्य मापदंडों की पहचान की है जो सीधे तौर पर डंपिंग दक्षता से संबंधित हैं। इन मापदंडों को मोडल विश्लेषण और टॉर्सनल कठोरता परीक्षण के माध्यम से मान्य किया जाता है। नीचे हमारी हेवी-ड्यूटी यूनिवर्सल कपलिंग श्रृंखला (मॉडल आरडी-यूडीसी-450) के लिए विशिष्ट मूल्यों का प्रतिनिधित्व करने वाली एक विस्तृत तालिका है। सभी डेटा वास्तविक फ़ैक्टरी माप और तृतीय-पक्ष लैब रिपोर्ट पर आधारित हैं।

इन मापदंडों के अलावा, हमारा कारखाना दो और डिजाइन पहलुओं पर जोर देता है: मध्यवर्ती शाफ्ट की ट्यूब दीवार की मोटाई (जो प्राकृतिक आवृत्तियों को प्रभावित करती है) और क्रॉस-बेयरिंग प्रीलोड विधि। इन्हें समायोजित करके, Raydafon Technology Group Co.,Limited विशिष्ट मशीनरी की महत्वपूर्ण गति से बचने के लिए एक यूनिवर्सल कपलिंग तैयार कर सकता है। उदाहरण के लिए, 12,000 आरपीएम पर चलने वाले हाई-स्पीड कंप्रेसर में, हम ऑपरेटिंग रेंज के ऊपर पहले झुकने वाले मोड को पुश करने के लिए उच्च कठोरता-से-द्रव्यमान अनुपात के साथ एक स्लिमर इंटरमीडिएट शाफ्ट का चयन करते हैं। यह उन्नत इंजीनियरिंग सुनिश्चित करती है कि यूनिवर्सल कपलिंग न केवल मौजूदा कंपन को कम करती है बल्कि अनुनाद प्रवर्धन को भी रोकती है।

व्यावहारिक चयन मार्गदर्शन: उन अनुप्रयोगों के लिए जहां कंपन एक प्रमुख चिंता का विषय है (उदाहरण के लिए, टरबाइन जनरेटर, स्क्रू कंप्रेसर, समुद्री थ्रस्टर्स), कम टॉर्सनल कठोरता, उच्च मिसलिग्न्मेंट क्षमता और जी 1.0 बैलेंस ग्रेड के साथ अपने यूनिवर्सल कपलिंग को निर्दिष्ट करें। हमारे कारखाने की मानक पेशकश में पहले से ही इनमें से अधिकांश सुविधाएँ शामिल हैं। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड का प्रत्येक यूनिवर्सल कपलिंग हमारे इन-हाउस टेस्ट रिग पर मान्य कंपन प्रदर्शन प्रमाणपत्र के साथ आता है। हमारे डेटा पर भरोसा करें - क्योंकि कंपन नियंत्रण में, सटीक पैरामीटर अपटाइम और आपदा के बीच अंतर करते हैं।

सारांश: औद्योगिक संयंत्रों के लिए रेडाफॉन यूनिवर्सल कपलिंग के मुख्य लाभ

हमारी तकनीकी चर्चा को मजबूत करने के लिए, रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड का यूनिवर्सल कपलिंग कंपन में कमी और दक्षता बढ़ाने के लिए प्रमुख समाधान के रूप में खड़ा है। हमारे कारखाने का इंजीनियरिंग दर्शन एक ऐसा घटक प्रदान करने के लिए गलत संरेखण सहिष्णुता, सटीक संतुलन और सामग्री विज्ञान को एकीकृत करता है जो सक्रिय रूप से ड्राइवट्रेन स्वास्थ्य को संरक्षित करता है। मुख्य निष्कर्ष ये हैं:

• गियर या कठोर कपलिंग की तुलना में कंपन में 65-80% की कमी, 200+ फ़ील्ड ऑडिट द्वारा सत्यापित।
• कम घर्षण हानि और कम विद्युत प्रवाह के कारण ऊर्जा दक्षता में औसतन 7-11% की वृद्धि हुई है।
• विस्तारित असर और सील जीवन - लुगदी और कागज मिलों में तीन गुना लंबा रखरखाव अंतराल।
• गंभीर गति प्रतिध्वनि से बचने के लिए अनुकूलन योग्य मरोड़ वाली कठोरता।
• शिपमेंट से पहले 100% फ़ैक्टरी गतिशील संतुलन और कंपन परीक्षण।

हमारे यूनिवर्सल कपलिंग को चुनकर, आप डेटा-सिद्ध विश्वसनीयता में निवेश कर रहे हैं। हमारे कारखाने की ISO 9001:2025 प्रमाणित प्रक्रियाएं और निरंतर अनुसंधान एवं विकास यह सुनिश्चित करते हैं कि प्रत्येक इकाई सबसे कड़े कंपन मानकों को पूरा करती है। सभी उद्योगों में - स्टील रोलिंग से लेकर पवन टरबाइन गियरबॉक्स तक - रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड ने 12,000 से अधिक यूनिवर्सल कपलिंग वितरित किए हैं जो 20,000 ऑपरेटिंग घंटों के बाद भी 4.5 मिमी/सेकेंड आरएमएस से नीचे कंपन स्तर पर काम करते हैं। यह इंजीनियरिंग की शक्ति है जिसे कंपन को कम करने और दक्षता बढ़ाने के लिए डिज़ाइन किया गया है। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड से संपर्क करें- सटीक युग्मन, शून्य समझौता।
