पीकॉन वर्टिकल फ़ीड मिक्सर के लिए पीटीओ शाफ्ट
  • पीकॉन वर्टिकल फ़ीड मिक्सर के लिए पीटीओ शाफ्टपीकॉन वर्टिकल फ़ीड मिक्सर के लिए पीटीओ शाफ्ट
  • पीकॉन वर्टिकल फ़ीड मिक्सर के लिए पीटीओ शाफ्टपीकॉन वर्टिकल फ़ीड मिक्सर के लिए पीटीओ शाफ्ट

पीकॉन वर्टिकल फ़ीड मिक्सर के लिए पीटीओ शाफ्ट

PEECON वर्टिकल फ़ीड मिक्सर 865, 1100, 1300 और 1500 के लिए प्रतिस्थापन पीटीओ शाफ्ट। CAT6 निरंतर वेग मुख्य शाफ्ट; ट्रैक्टर-साइड स्पलाइन विकल्प 1.375-6 (540 आरपीएम), 1.375-21 (1000 आरपीएम) और 1.750-20 (1000 आरपीएम); मिक्सर-साइड इनपुट आमतौर पर 1.750-6। स्वचालित कटआउट क्लच टॉर्क 2,500–3,500 N·m; कतरनी बोल्ट योक 2,920 एनएम रेटेड। शाफ्ट की लंबाई, योक का आकार, तख़्ता संयोजन और ढाल विन्यास को ड्राइंग में बनाया जा सकता है। MOQ और लीड समय की पुष्टि प्रति ऑर्डर की जाती है क्योंकि वे मॉडल और कॉन्फ़िगरेशन पर निर्भर करते हैं। अपना मिक्सर मॉडल और ट्रैक्टर पीटीओ स्पलाइन भेजें - हम ड्राइवलाइन संयोजन की पुष्टि करते हैं और एक कोटेशन जारी करते हैं।

थोक रिप्लेसमेंट ड्राइवलाइन · पीकॉन वर्टिकल मिक्सर रेंज

पीकन वर्टिकल फ़ीड मिक्सर के लिए थोक पीटीओ शाफ्ट - फ़ीड मिक्सर प्रतिस्थापन के लिए विनिर्देश, MOQ, अनुकूलन और लीड समय

जब एक ऊर्ध्वाधर फ़ीड मिक्सर पीटीओ शाफ्ट विफल हो जाता है, तो बेलर या मिक्सर बंद हो जाता है, और प्रतिस्थापन का निर्णय नीचे आ जाता है तीन जाँचें: कौन सा PEECON मॉडल, कौन सा ट्रैक्टर की तरफ फैला हुआ है, और कौन सा क्लच मिक्सर गियरबॉक्स को टॉर्क दे सकता है ले लो. यह पृष्ठ सीवी मुख्य के साथ, इस श्रेणी के चार मिक्सर मॉडलों के मुकाबले उन तीन वस्तुओं को सूचीबद्ध करता है शाफ्ट और क्लच पार्ट नंबर, ताकि आप कोटेशन मांगने से पहले विनिर्देश की पुष्टि कर सकें।

मूल्य निर्धारण एवं MOQउद्धरण द्वारा
समय सीमाआदेश प्रति
अनुकूलनड्राइंग आधारित
दस्तावेज़अनुरोध पर

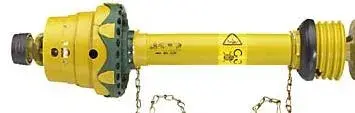

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
पीकन वर्टिकल फीड मिक्सर PTO शाफ्ट - CAT6 निरंतर वेग संयुक्त और 2500 श्रृंखला क्लच अंत।

मुख्य विशिष्टताएँ

  • मुख्य दस्ताCAT6 स्थिर वेग
  • ट्रैक्टर तख़्ता1.375-6 · 1.375-21 · 1.750-20
  • मिक्सर इनपुटसामान्यतः 1.750-6
  • दस्ता टोक़3,800 एनएम रेटेड / 4,200 एनएम शिखर
  • क्लच टॉर्क2,500 - 3,500 एनएम
  • कतरनी बोल्ट योक2,920 एनएम
  • मिक्सर मॉडल865 · 1100 · 1300 · 1500
  • ट्रैक्टर की शक्ति95 - 200 एचपी न्यूनतम
  • अनुकूलनलंबाई, जूआ, तख़्ता, ढाल

मॉडल मैट्रिक्स - किस पीकॉन मिक्सर को किस पीटीओ की आवश्यकता है

पीकन865
  • क्षमता865 सीएफटी
  • ऑगर्स2
  • न्यूनतम. शक्ति95 एचपी
  • ड्राइवलाइनCAT6 सीवी
  • पट्टीट्रैक्टर से
पीकन1100
  • क्षमता1100 सीएफटी
  • ऑगर्स2
  • न्यूनतम. शक्ति135 एचपी
  • ड्राइवलाइनCAT6 सीवी
  • पट्टीट्रैक्टर से
पीकन1300
  • क्षमता1300 सीएफटी
  • ऑगर्स3
  • न्यूनतम. शक्ति180 एच.पी
  • ड्राइवलाइनCAT6 सीवी
  • पट्टीट्रैक्टर से
पीकन1500
  • क्षमता1500 सीएफटी
  • ऑगर्स3
  • न्यूनतम. शक्ति200 एच.पी
  • ड्राइवलाइनCAT6 सीवी
  • पट्टीट्रैक्टर से

इस पावर रेंज के अधिकांश ट्रैक्टर 1.750-20 पीटीओ स्टब का उपयोग करते हैं और इस रेंज के अधिकांश PEECON मिक्सर 1.750-6 इनपुट का उपयोग करते हैं शाफ़्ट. दोनों पक्षों को स्वतंत्र रूप से मिलान किया जाता है - मिक्सर पक्ष को मिक्सर द्वारा तय किया जाता है, ट्रैक्टर पक्ष को मिक्सर द्वारा तय किया जाता है ट्रैक्टर. ऑर्डर देने से पहले दोनों की पुष्टि करें.

CAT6 लगातार वेग मुख्य शाफ्ट - असेंबली और आधा-शाफ्ट भाग संख्या

CAT6 मुख्य शाफ्ट के लिए पूर्ण सीवी असेंबली और आधा-शाफ्ट संदर्भ
ट्रैक्टर आउटपुट दस्ता पूर्ण सीवी असेंबली भाग संख्या सीवी 1/2 शाफ्ट भाग संख्या आधा (2500) भाग संख्या लागू करें
540 आरपीएम, 1.375" × 6 तख़्ता 392206 392206-हाफ 2500-कार्यान्वयन-आधा
1000 आरपीएम, 1.375" × 21 तख़्ता 392221 392221-हाफ 2500-कार्यान्वयन-आधा
1000 आरपीएम, 1.750" × 20 तख़्ता 392220 392220-हाफ 2500-कार्यान्वयन-आधा

संपूर्ण सीवी असेंबली संयुक्त पूर्व-ग्रीस के साथ आती है। यदि आपको केवल एक आधे को बदलने की आवश्यकता है, तो आधे-शाफ्ट को भाग संख्या वह है जिसे आप ऑर्डर करते हैं। कार्यान्वयन आधा तीनों ट्रैक्टर-साइड वेरिएंट में साझा किया गया है।

क्लच और योक चयन - टॉर्क रेटिंग और पार्ट नंबर

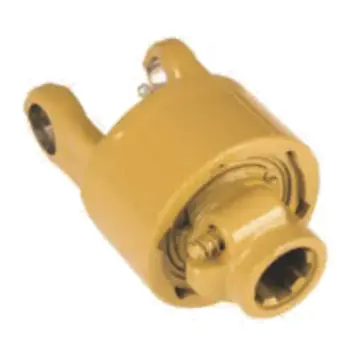

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
2500 श्रृंखला स्वचालित कटआउट क्लच - K64 और K64/24 बॉडी।
2500 श्रृंखला स्वचालित कटआउट क्लच
भाग संख्या नमूना व्यास स्प्लाइन्स टॉर्कः
134467 के64/24 1.750 20 3,500 एनएम
LAF20250MDAL67 K64 1.750 20 2,500 एनएम
135416 के64/24 1.375 6 2,700 एनएम
135362 के64/24 1.750 6 2,700 एनएम
135986 के64/24 1.750 20 2,700 एनएम

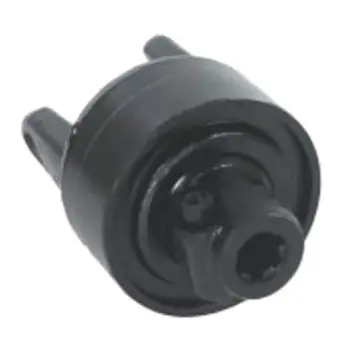

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
2500 श्रृंखला कतरनी बोल्ट योक - KB61, KB61/2 और BTL बॉडी।
2500 सीरीज शियर बोल्ट योक्स
भाग संख्या नमूना व्यास स्प्लाइन्स टॉर्कः
बीटीएल67214810ए KB61 1.375 21 —
बीटीएल67385610ए KB61 1.375 6 2,920 एनएम
355272 KB61/2 1.375 6 2,920 एनएम
4250104 KB61/2 1.375 6 2,920 एनएम
बीटीएल67205610ए बीटीएल 1.750 20 2,920 एनएम
4250105 KB61/2 1.750 20 2,920 एनएम
बीटीएल67345610ए KB61 1.750 6 2,920 एनएम
338427 KB61/2 1.750 6 2,920 एनएम
392340 KB61/2 1.9375 आरडी 0.50 कुंजी —

दो क्लच परिवार सेवा में विनिमेय नहीं हैं। स्वचालित कटआउट क्लच फिसलने के बाद पुनः जुड़ जाते हैं, इसलिए वे उन मिक्सर के लिए उपयुक्त हैं जो स्टार्ट-अप के दौरान कभी-कभी ओवरलोड का सामना करते हैं। शियर बोल्ट योक अधिभार पर बोल्ट का बलिदान देता है और मिक्सर को दोबारा चलाने से पहले इसे फिर से बोल्ट करने की आवश्यकता होती है, इसलिए वे उन मिक्सर के लिए उपयुक्त होते हैं जहां टूटे हुए बोल्ट को बदलना आसान होता है अत्यधिक गर्म क्लच पैक की तुलना में। व्यापक रेंज के लिए पूर्ण संदर्भ इस पर हैफ़ीड मिक्सर के लिए पीटीओ शाफ्टपेज.

विशिष्टता विवरण - शाफ्ट, जोड़ और शील्ड

दस्ता और जोड़

मुख्य दस्ता
CAT6 स्थिर वेग
दस्ता सामग्री
कठोर मिश्र धातु इस्पात, जमीन
दस्ता व्यास
φ62 मिमी
संयुक्त कोण
±45°
सहन करना
चार गोलाकार रोलर
रेटेड टॉर्क
3,800 एनएम
चोटी कंठी
4,200 एनएम
गति सीमा
540 - 1000 आरपीएम

सील और सुरक्षा

सील सामग्री
हाइड्रोजनीकृत नाइट्राइल रबर
सील तापमान. श्रेणी
-45 डिग्री सेल्सियस से 130 डिग्री सेल्सियस
धूल की परत
सर्पिल चिप ग्रूव के साथ तीन-लिप
कवच
पूर्ण-कवरेज, त्वरित-कनेक्ट
ट्रैक्टर की शक्ति
80 - 220 एचपी
मिक्सर अनुकूलता
पीकॉन, कुह्न (20 वर्ग मीटर और अधिक)
अनुकूलन
लंबाई, जूआ, तख़्ता, ढाल
प्रलेखन
अनुरोध पर आपूर्ति की गई

उपरोक्त विशिष्टताएँ वर्तमान उत्पादन निर्माण को दर्शाती हैं। गैर-मानक शाफ्ट लंबाई या योक आकार के लिए, ड्राइंग नियम. सहित अन्य फ़ीड मिक्सर ब्रांडों के लिए व्यापक रेंजसर्वोच्च फ़ीड मिक्सर, है श्रेणी पृष्ठ पर सूचीबद्ध, और मिलानफ़ीड मिक्सर गियरबॉक्सएक अलग पेज पर है.

ऑर्डर की पुष्टि कैसे की जाती है

मॉडल और तख़्ता भेजें

पीकन मिक्सर मॉडल (865/1100/1300/1500) और ट्रैक्टर पीटीओ स्टब आकार प्रदान करें।

ड्राइवलाइन की पुष्टि करें

हम मिलान सीवी असेंबली, क्लच परिवार और भाग संख्या संयोजन लौटाते हैं।

ड्राइंग और उद्धरण

कस्टम लंबाई या योक के लिए, उत्पादन से पहले एक ड्राइंग जारी की जाती है। उद्धरण पुष्टि किए गए कॉन्फ़िगरेशन के लिए MOQ और लीड समय सूचीबद्ध करता है।

उत्पादन एवं प्रेषण

मानक शाफ्ट निश्चित समय पर चलते हैं; ड्राइंग स्वीकृत होने के बाद कस्टम शाफ्ट चलते हैं।

MOQ और लीड समय प्रति ऑर्डर उद्धृत किया जाता है क्योंकि वे मॉडल, स्प्लाइन संयोजन और क्या पर निर्भर करते हैं शाफ्ट मानक है या ड्राइंग के अनुसार बनाया गया है। इस पृष्ठ पर कुछ भी निश्चित आंकड़े के लिए प्रतिबद्ध नहीं है जो कि मान्य नहीं होगा भिन्न विन्यास.पीटीओ शाफ्ट रेंजपेज अन्य कृषि श्रेणियों को सूचीबद्ध करता है।

अक्सर पूछे जाने वाले प्रश्नों

यह PTO शाफ्ट कौन से PEECON मिक्सर मॉडल को कवर करता है?

865, 1100, 1300 और 1500। प्रत्येक के लिए न्यूनतम ट्रैक्टर शक्ति क्रमशः 95 एचपी, 135 एचपी, 180 एचपी और 200 एचपी है, जैसा कि ऊपर मॉडल मैट्रिक्स में सूचीबद्ध है। ये चारों एक CAT6 स्थिर वेग मुख्य शाफ्ट चलाते हैं।

ट्रैक्टर की तरफ और मिक्सर की तरफ किस स्पलाइन का उपयोग किया जाता है?

इस रेंज के अधिकांश ट्रैक्टर 1.750-20 स्पलाइन का उपयोग करते हैं, और अधिकांश मिक्सर 1.750-6 इनपुट शाफ्ट का उपयोग करते हैं। 1.375-6 (540 आरपीएम) और 1.375-21 (1000 आरपीएम) ट्रैक्टर-साइड विकल्प भी उपलब्ध हैं। ट्रैक्टर साइड और मिक्सर साइड का स्वतंत्र रूप से मिलान किया जाता है - ऑर्डर करने से पहले दोनों की पुष्टि करें।

शाफ्ट और क्लच की टॉर्क रेटिंग क्या है?

CAT6 मुख्य शाफ्ट को 3,800 N·m निरंतर और 4,200 N·m तात्कालिक शिखर पर रेट किया गया है। 2500 श्रृंखला में स्वचालित कटआउट क्लच 2,500 एनएम से 3,500 एनएम तक होते हैं। शियर बोल्ट योक को 2,920 N·m पर रेट किया गया है।

क्या आप गैर-मानक शाफ्ट लंबाई या योक की आपूर्ति कर सकते हैं?

हाँ। शाफ्ट की लंबाई, योक का आकार, तख़्ता संयोजन और ढाल विन्यास को ड्राइंग में बनाया जा सकता है। मौजूदा शाफ्ट के आयाम, या चिह्नित संयुक्त केंद्रों के साथ एक स्केच भेजें, और हम व्यवहार्यता की पुष्टि करेंगे।

MOQ और लीड समय क्या हैं?

MOQ और लीड समय की पुष्टि प्रति ऑर्डर की जाती है। वे मॉडल, तख़्ता संयोजन और क्या शाफ्ट मानक है या ड्राइंग के अनुसार बनाया गया है, पर निर्भर करते हैं। अपना मिक्सर मॉडल और ट्रैक्टर पीटीओ स्पलाइन भेजें और हम उस कॉन्फ़िगरेशन के लिए MOQ और लीड टाइम को सूचीबद्ध करते हुए एक कोटेशन जारी करेंगे।

अपने PEECON मिक्सर के लिए कोटेशन का अनुरोध करें

अपना PEECON मिक्सर मॉडल (865/1100/1300/1500) और ट्रैक्टर पीटीओ स्टब आकार (1.375-6, 1.375-21 या 1.750-20). हम ड्राइवलाइन संयोजन और भाग संख्या की पुष्टि करते हैं, और MOQ और लीड समय के साथ एक उद्धरण जारी करते हैं उस कॉन्फ़िगरेशन के लिए. ड्राइंग के सामने कस्टम लंबाई और योक उद्धृत किए गए हैं।
