केस IH राउंड बेलर्स के लिए पीटीओ शाफ्ट
  • केस IH राउंड बेलर्स के लिए पीटीओ शाफ्टकेस IH राउंड बेलर्स के लिए पीटीओ शाफ्ट
  • केस IH राउंड बेलर्स के लिए पीटीओ शाफ्टकेस IH राउंड बेलर्स के लिए पीटीओ शाफ्ट

केस IH राउंड बेलर्स के लिए पीटीओ शाफ्ट

केस IH राउंड बेलर्स के लिए पीटीओ शाफ्ट - आरबी444, आरबी454, आरबी455ए, आरबी464, आरबी554 और आरबी564, प्लस आरबी454 सिलेज और आरबी454 रोटर कटर वेरिएंट को कवर करता है। घर्षण क्लच के साथ CAT4 और CAT5 निरंतर वेग ड्राइवलाइन; ट्रैक्टर के आधार पर इनपुट स्पलाइन 1.375-6 या 1.375-21; बिजली की आवश्यकता 40-100 एचपी (30-75 किलोवाट)। क्लच टॉर्क का संदर्भ 1,000 N·m (CAT3/S4) से 1,800 N·m (CAT4/S6) तक है। अपना बेलर मॉडल और ट्रैक्टर पीटीओ स्पलाइन भेजें - हम ड्राइवलाइन श्रेणी, क्लच टॉर्क और शाफ्ट की लंबाई की पुष्टि करते हैं, और 24 घंटों के भीतर फ़ैक्टरी कोटेशन लौटाते हैं।

ओईएम रिप्लेसमेंट · केस आईएच आरबी सीरीज

केस IH राउंड बेलर्स के लिए पीटीओ शाफ्ट - CAT4 और CAT5 कॉन्स्टेंट वेलोसिटी ड्राइवलाइन, 1.375-6 / 1.375-21 स्प्लाइन

एक गोल बेलर पीटीओ शाफ्ट दो तरीकों में से एक में विफल रहता है: सार्वभौमिक जोड़ मोड़ पर कोण नहीं ले सकता है हेडलैंड, या क्लच सही टॉर्क पर फिसलता नहीं है और गियरबॉक्स इसके बजाय झटका लेता है। यह पेज केस IH RB444, RB454, RB455A, RB464, RB554 के लिए शाफ्ट आकार, आवश्यक शक्ति और क्लच भाग संख्या सूचीबद्ध करता है और आरबी564 बेलर, ताकि आप एक प्रतिस्थापन शाफ्ट को उस बेलर मॉडल से मिला सकें जिसे आप वास्तव में चलाते हैं।

बेलर मॉडल कवर किए गए

6 बेस मॉडल आरबी444, आरबी454, आरबी455ए, आरबी464, आरबी554, आरबी564 - प्लस आरबी454 सिलेज और आरबी454 रोटर कटर वेरिएंट।

ड्राइवलाइन आकार

CAT4/CAT5 घर्षण क्लच के साथ लगातार वेग ड्राइवलाइन। ट्रैक्टर के आधार पर इनपुट स्पलाइन 1.375-6 या 1.375-21।

बिजली की आवश्यकता

40-100 अश्वशक्ति आरबी444 पर 30 किलोवाट से लेकर आरबी454 रोटर कटर पर 75 किलोवाट तक। नीचे दी गई तालिका में पूर्ण विवरण।

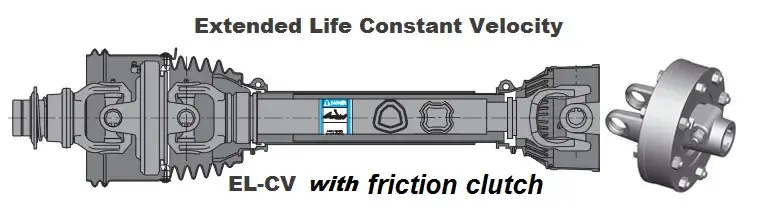

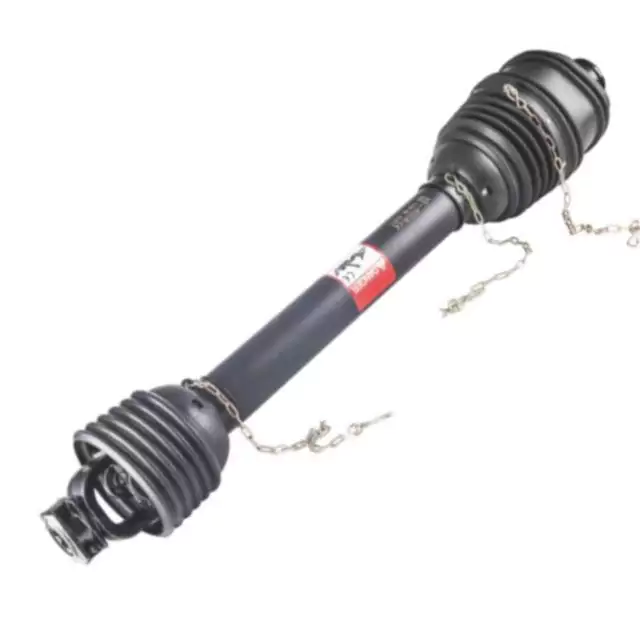

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
पीटीओ शाफ्ट असेंबली - निरंतर वेग जोड़, घर्षण क्लच और 1.375-6 इनपुट योक।

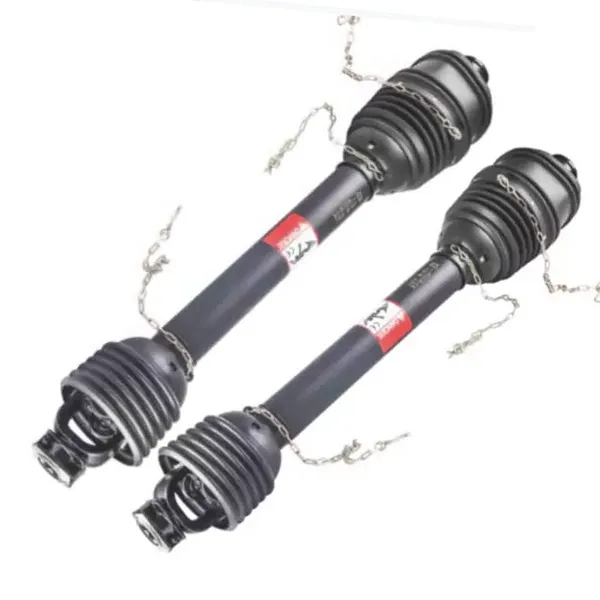

PTO shaft for Case IH round balers — clutch end and spline detail
क्लच एंड और स्प्लाइन विवरण - त्वरित-डिस्कनेक्ट योक और शील्ड बेयरिंग।
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
इनपुट योक विकल्प - 1.375-6 और 1.375-21 स्पलाइन, ट्रैक्टर पीटीओ स्टब से मेल खाते हैं।
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
घर्षण क्लच और कतरनी-बोल्ट कॉन्फ़िगरेशन - स्लिप पॉइंट बेलर गियरबॉक्स की सुरक्षा करता है।

मॉडल टेबल - पीटीओ शाफ्ट का आकार और बेलर द्वारा आवश्यक शक्ति

केस IH राउंड बेलर मॉडल - शाफ्ट आकार और पीटीओ बिजली की आवश्यकता
बेलर मॉडल पीटीओ शाफ्ट का आकार पीटीओ आवश्यक, एचपी (किलोवाट)
आरबी444 CAT4 40 (30)
आरबी454 CAT4 60 (45)
आरबी454 साइलेज CAT4 65 (48)
आरबी454 रोटर कटर CAT5 100 (75)
आरबी455ए CAT4 40 (30)
आरबी464 CAT5 70 (52)
आरबी554 CAT5 70 (52)
आरबी564 CAT5 80 (60)

केस IH में घर्षण क्लच के साथ मॉडल के आधार पर CAT4 या CAT5 निरंतर वेग ड्राइवलाइन की आवश्यकता होती है। आरबी454 रोटर कटर इस रेंज में एकमात्र वेरिएंट है जिसके लिए 100 एचपी (75 किलोवाट) इनपुट के साथ सीएटी5 की आवश्यकता होती है - यदि आपका ट्रैक्टर उस आंकड़े से नीचे है, ऑर्डर करने से पहले बेलर निर्माण की पुष्टि करें।

Constant velocity PTO shaft part number reference for Case IH round balers
निरंतर वेग पीटीओ संदर्भ - CAT3 से CAT5, 540 और 1000 आरपीएम आधार भाग संख्याएँ।

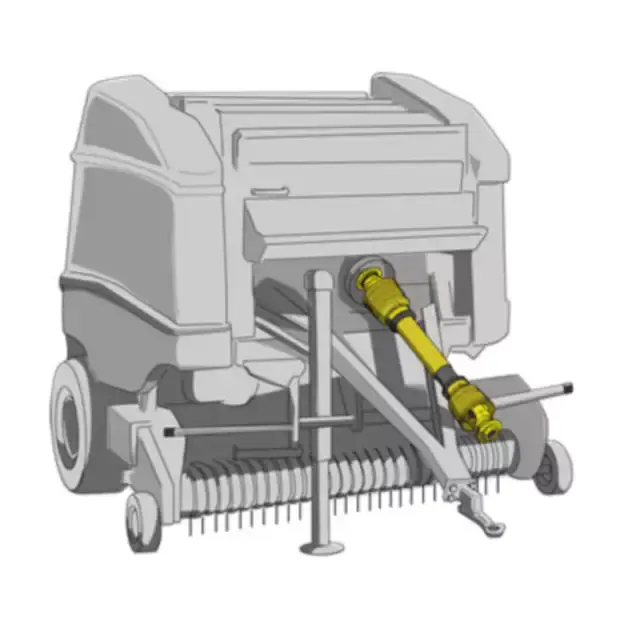

PTO shaft installed on a round baler in field operation
फ़ील्ड इंस्टालेशन - बेलर इनपुट पर शाफ्ट कोण और शील्ड क्लीयरेंस।

लगातार वेग पीटीओ और क्लच पार्ट नंबर

स्थिर वेग पीटीओ - श्रेणी और ट्रैक्टर स्पलाइन के आधार पर आधार भाग संख्या
सीवी पीटीओ ट्रैक्टर तख़्ता आधार भाग संख्या
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
1.375-6 स्पलाइन इनपुट के लिए एफटी घर्षण क्लच
सार्वभौमिक आकार टोक़ (एनएम) भाग संख्या
CAT3/S4 1,000 6QE344901R
CAT3/S4 1,000 635ई41203आर
CAT4/S6 1,800 663एच53403आर
CAT5/S8 1,450 6LM453003R

उपरोक्त भाग संख्याएँ शाफ्ट को बेलर और ट्रैक्टर संयोजन से मिलान करने के लिए संदर्भ बिंदु हैं। यदि आपका बेलर एक अलग कार्यान्वयन आधे का उपयोग करता है या ट्रैक्टर स्टब 1.750-20 स्पलाइन है, मॉडल भेजें और हम करेंगे सही संयोजन की पुष्टि करें. व्यापकगोल बेलर्स के लिए पीटीओ शाफ्टरेंज में अन्य बेलर ब्रांड भी शामिल हैं।

यह क्या तय करता है कि दस्ता फिट बैठता है और टिकता है

  1. ड्राइवलाइन श्रेणी का बेलर मॉडल से मिलान करें

    इस श्रेणी में CAT4 और CAT5 विनिमेय नहीं हैं। RB444, RB454 और RB455A CAT4 चलाते हैं; आरबी464, RB554 और RB564 CAT5 चलाते हैं; RB454 रोटर कटर को भी CAT5 की आवश्यकता होती है। एक बेलर में CAT4 शाफ्ट फिट करना CAT5 के लिए कॉल हेडलैंड कोण पर संयुक्त को कम रेटिंग पर छोड़ देता है, जहां सबसे अधिक समय से पहले विफलताएं होती हैं प्रारंभ.

  2. इनपुट स्पलाइन का मिलान ट्रैक्टर से करें, बेलर से नहीं

    बेलर का पक्ष उपकरण द्वारा तय किया जाता है, लेकिन ट्रैक्टर का पक्ष उस ट्रैक्टर पर निर्भर करता है जिसका आप उपयोग कर रहे हैं। 1.375-6 सामान्य 540 आरपीएम स्टब है; 1.375-21 1000 आरपीएम स्टब है; 1.750-20 उच्च-शक्ति पर दिखाई देता है ट्रैक्टर. ट्रैक्टर मॉडल और पीटीओ स्टब फोटो भेजना यह पुष्टि करने का सबसे तेज़ तरीका है कि कौन सा योक फिट करना है। यदि आप भी कार्यान्वयन ड्राइव को अपडेट कर रहे हैं, तो देखेंपीटीओ शाफ्टपूरी रेंज के लिए श्रेणी.

  3. घर्षण क्लच को बेलर पर सेट करें, ट्रैक्टर पर नहीं

    बेलर गियरबॉक्स के शॉक लोड लेने से पहले घर्षण क्लच फिसलने के लिए होता है। क्लच बहुत ऊँचा सेट है झटके को सीधे गियरबॉक्स में संचारित करेगा; बहुत नीचे सेट करें, यह सामान्य बेलिंग के दौरान फिसल जाता है। एफटी उपरोक्त क्लच तालिका प्रति सार्वभौमिक आकार के लिए संदर्भ टॉर्क देती है - CAT3/S4 के लिए 1,000 N·m, 1,800 N·m CAT4/S6 और CAT5/S8 के लिए 1,450 N·m।

  4. हेडलैंड पर शाफ्ट कोण और शील्ड क्लीयरेंस की जाँच करें

    एक स्थिर वेग जोड़ एक मानक सार्वभौमिक जोड़ की तुलना में बड़े मोड़ कोण को सहन करता है, लेकिन ढाल पूर्ण लॉक पर अभी भी निकासी की आवश्यकता है। यदि शाफ्ट नीचे की ओर है या शील्ड ड्रॉबार से संपर्क करती है हेडलैंड, रेटिंग की परवाह किए बिना जोड़ जल्दी विफल हो जाएगा। ऊपर दी गई छवि लक्ष्य कोण को दर्शाती है बेलर इनपुट. अन्य निर्माताओं के बेलर के लिए,क्रोन राउंड बेलर्स के लिए पीटीओ शाफ्टपृष्ठ समतुल्य संदर्भ बिंदुओं को सूचीबद्ध करता है।

अपना बेलर मॉडल और ट्रैक्टर पीटीओ स्प्लाइन भेजें

हमें बेलर मॉडल (आरबी444 से आरबी564) और ट्रैक्टर पीटीओ स्टब (1.375-6, 1.375-21 या 1.750-20) बताएं। हम करेंगे ड्राइवलाइन श्रेणी, क्लच टॉर्क और शाफ्ट की लंबाई की पुष्टि करें, और फ़ैक्टरी-डायरेक्ट उद्धरण लौटाएँ - आमतौर पर 24 घंटे के भीतर. कस्टम लंबाई और शील्ड कॉन्फ़िगरेशन उपलब्ध हैं। यदि आपका कार्यान्वयन a का उपयोग करता है गैर-मानक गियरबॉक्स,कृषि गियरबॉक्ससीमा भी प्रासंगिक हो सकती है।
