क्रोन राउंड बेलर्स के लिए पीटीओ दस्ता
  • क्रोन राउंड बेलर्स के लिए पीटीओ दस्ताक्रोन राउंड बेलर्स के लिए पीटीओ दस्ता
  • क्रोन राउंड बेलर्स के लिए पीटीओ दस्ताक्रोन राउंड बेलर्स के लिए पीटीओ दस्ता

क्रोन राउंड बेलर्स के लिए पीटीओ दस्ता

क्रोन राउंड बेलर पीटीओ शाफ्ट KR100/125/155/130/160, 1500/1800, 1500V/1250 MC और 1250/1550 को कवर करता है। आकार 4 मानक और आकार 4 सीवी विकल्प 1.375-6 स्पलाइन के साथ 1210 शाफ्ट का उपयोग करते हैं। आकार 6 सीवी 1500/1800 और चयनित 1250/1500 बिल्ड के लिए उपलब्ध है; 1500V/1250 MC 1.375-6 के साथ 2380 या 2480 CV का उपयोग करता है। क्लच विकल्पों में 1,000 N·m पर FT34, 1,000 N·m पर FT32, 1,450 N·m पर FT42, 1,050 या 1,500 N·m पर K64/2 कटआउट और 1,000 N·m पर FF1 शामिल हैं। सीवी आधार भाग संख्या CAT3/540 के लिए 71R4121UCW07000 और CAT4/540 के लिए 71R6121UCW07000, दोनों 1.375-6 हैं। बेलर मॉडल और मौजूदा शाफ्ट कॉन्फ़िगरेशन की पुष्टि के बाद MOQ, अनुकूलन और लीड समय प्रति ऑर्डर उद्धृत किया जाता है।

क्रोन राउंड बेलर ड्राइवलाइन · थोक आपूर्ति

क्रोन राउंड बेलर्स के लिए थोक पीटीओ शाफ्ट - केआर100 से 1800 और संगत बिल्ड के लिए विशिष्टताएं, एमओक्यू, अनुकूलन और लीड समय

क्रोन राउंड बेलर सभी समान पीटीओ शाफ्ट नहीं लेते हैं। KR100 से KR160 समूह आकार 4 ड्राइवलाइन, 1500 का उपयोग करता है और 1800 आकार 4 या आकार 6 सीवी ले सकते हैं, 1500वी और 1250 एमसी 2380 या 2480 सीवी का उपयोग करते हैं, और 1250/1550 चलता है आकार 4 CAT3 CV जबकि कुछ 1250/1500 बिल्ड आकार 6 CAT4 का उपयोग करते हैं। इस पृष्ठ पर तीन तालिकाएँ पीटीओ विकल्प सूचीबद्ध करती हैं, प्रत्येक समूह के लिए क्लच प्रकार और आधार भाग संख्या, ताकि उद्धरण से पहले शाफ्ट का मिलान किया जा सके अनुरोध किया.

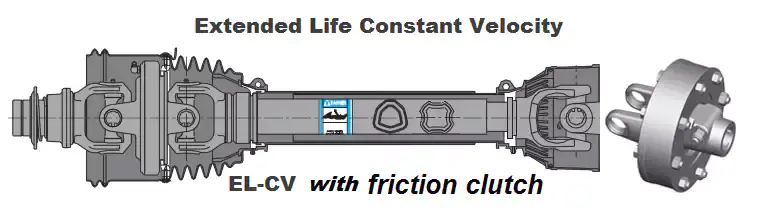

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

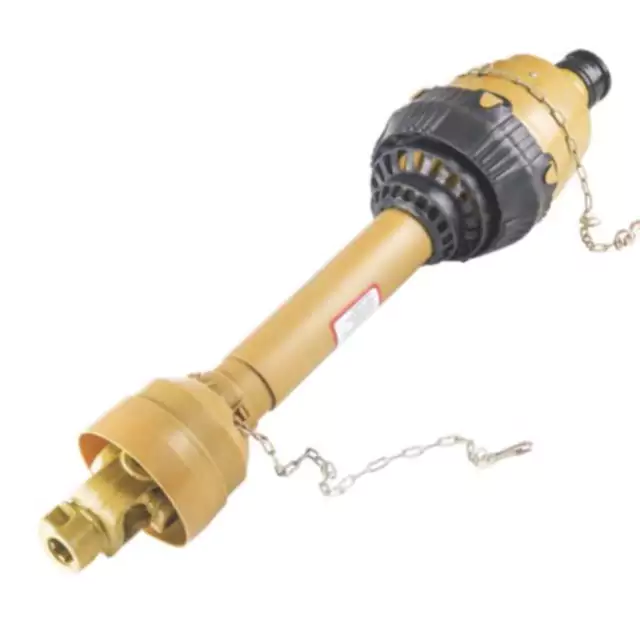

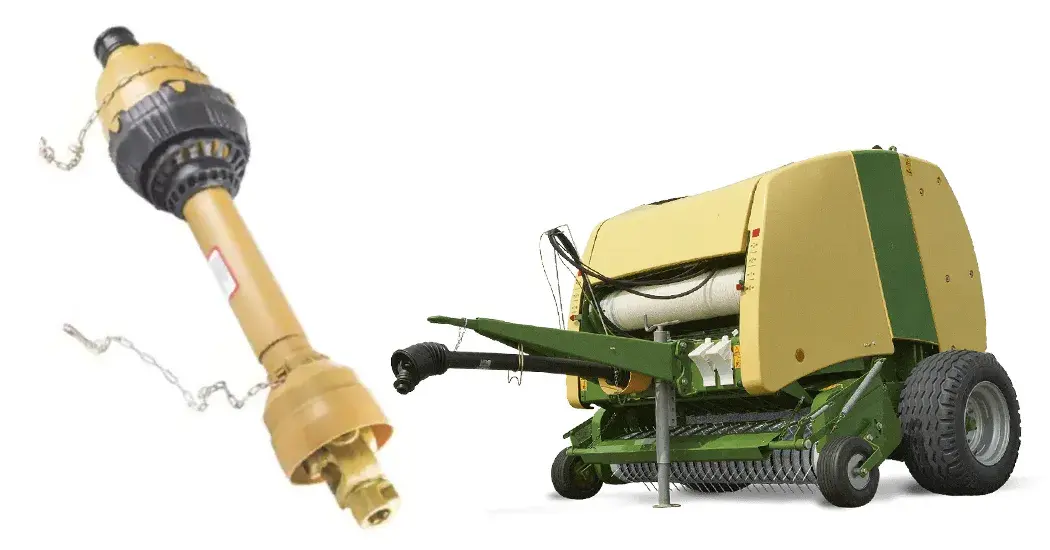

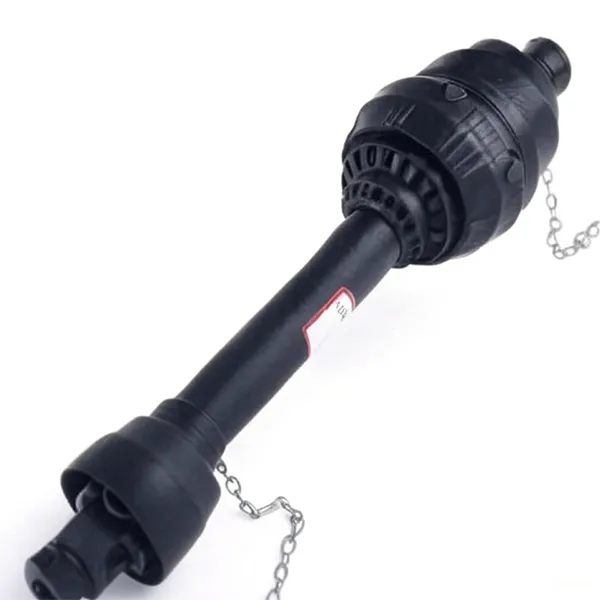

क्रोन राउंड बेलर पीटीओ शाफ्ट - सीवी जोड़, टेलीस्कोपिक ट्यूब और क्लच एंड।
13मॉडल संदर्भ
आकार 4 / आकार 6सीवी ड्राइवलाइन विकल्प
1,000–1,800 N·mक्लच टॉर्क रेंज
1.375-6सामान्य तख़्ता

मॉडल ग्रिड - पीटीओ विकल्प और बेलर द्वारा क्लच

ग्रुप एकेआर100/केआर125/केआर155
पीटीओ
आकार 4 मानक या आकार 4 सीवी, 1210 शाफ्ट
पट्टी
1.375-6
क्लच
1,000 एनएम पर एफटी34
आकार 4
ग्रुप एKR130/KR160
पीटीओ
आकार 4 मानक या आकार 4 सीवी, 1210 शाफ्ट
पट्टी
1.375-6
क्लच
1,000 एनएम पर एफटी34
आकार 4
ग्रुप बी1500/1800
पीटीओ
आकार 4 या आकार 6 सीवी
पट्टी
1.375-6
क्लच
1,000 N·m पर FT32 या 1,450 N·m पर FT42
आकार 4 / आकार 6
ग्रुप सी1500V / 1250 एमसी
पीटीओ
2380 या 2480 सी.वी
पट्टी
1.375-6
क्लच
K64/2 कटआउट 1,050 या 1,500 एनएम पर
कटआउट क्लच
ग्रुप डी1250/1550
पीटीओ
आकार 4 (CAT3) सी.वी
पट्टी
1.375-6
क्लच
1,000 एनएम पर एफटी32 या एफएफ1
आकार 4 CAT3
समूह ई1250/1500 (आकार 6 बिल्ड)
पीटीओ
कुछ बिल्ड पर आकार 6 सीवी (सीएटी4)।
पट्टी
1.375-6
क्लच
1,450 एनएम पर एफटी42
साइज़ 6 CAT4

विशिष्टता तालिका - मॉडल, पीटीओ और सुरक्षा

बेलर मॉडल, पीटीओ ड्राइवलाइन और क्लच रेटिंग द्वारा मूल समूहन
नमूना पीटीओ सुरक्षा
केआर100/125/155/130/160 आकार 4 मानक *1210 *1.375-6; आकार 4 सीवी *1210 *1.375-6 एफटी34 *1.375-6 *1,000 एनएम
1500/1800 आकार 4 या आकार 6 सीवी 1.375-6 के साथ एफटी32 @1,000 एनएम या एफटी42 @1,450 एनएम
1500V / 1250 एमसी 1.375-6 के साथ 2380 या 2480 सीवी K64/2 कटआउट @1,050 या 1,500 एनएम *1.375-6
1250/1550 आकार 4 (सीएटी3) सीवी 1.375-6 के साथ एफटी32 या एफएफ1 @1,000 एनएम
1250/1500 कुछ लोग आकार 6 CV (CAT4) का उपयोग कर रहे हैं एफटी42 @1,450 एनएम

एक ही बेलर मॉडल एक से अधिक बिल्ड में दिखाई दे सकता है। मौजूदा शाफ्ट भाग संख्या या क्लच प्रकार की पुष्टि करें कोटेशन का अनुरोध करने से पहले मशीन। क्रोन गोल बेलर या तो घर्षण या कटआउट से सुसज्जित होते हैं निर्माण के आधार पर क्लच। व्यापकगोल बेलर्स के लिए पीटीओ शाफ्टपेज सूचियाँ क्रॉस-रेफरेंस के रूप में अन्य बेलर ब्रांड।

सीवी बेस पार्ट नंबर और एफटी क्लच पार्ट नंबर

लगातार वेग पीटीओ आधार भाग संख्या
सीवी पीटीओ ट्रैक्टर आधार भाग संख्या
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
1.375-6 स्प्लाइन इनपुट के लिए एफटी क्लच
सार्वभौमिक आकार टॉर्कः भाग संख्या
CAT3/S4 1,000 एनएम 6QE344901R
CAT3/S4 1,000 एनएम 635ई41203आर
CAT4/S6 1,800 एनएम 663एच53403आर

सीवी आधार भाग संख्या कार्यान्वयन डिवाइस के बिना असेंबली है। इम्प्लीमेंट हाफ, ट्यूब और शील्ड हैं बेलर मॉडल द्वारा अलग से चुना गया। एफटी क्लच भाग संख्या सार्वभौमिक आकार और टॉर्क रेटिंग द्वारा सूचीबद्ध की जाती है। यदि मौजूदा क्लच को समायोजित कर दिया गया है, ऑर्डर करने से पहले बेलर मैनुअल के विरुद्ध लक्ष्य स्लिप टॉर्क की पुष्टि करें। ए संबंधित श्रेणी पर हैडिस्कबाइन के लिए पीटीओ शाफ्टपेज.

क्रोन राउंड बेलर शाफ्ट का मिलान कैसे किया जाता है

01

मशीन से बेलर मॉडल पढ़ें

KR100 से KR160 एक समूह में आते हैं; दूसरे में 1500 और 1800; एक तिहाई में 1500V और 1250 MC; चौथे और पांचवें में 1250/1550 और 1250/1500। ऊपर दिया गया मॉडल ग्रिड पीटीओ और क्लच को दर्शाता है जो प्रत्येक समूह से मेल खाता है।

02

मौजूदा शाफ्ट भाग संख्या की पुष्टि करें

एक ही बेलर को घर्षण क्लच या कटआउट क्लच के साथ बनाया जा सकता है। मौजूदा पार्ट नंबर यह पुष्टि करने का सबसे तेज़ तरीका है कि प्रतिस्थापन का ऑर्डर देने से पहले मशीन किस कॉन्फ़िगरेशन के साथ वितरित की गई थी।

03

ट्रैक्टर पीटीओ स्प्लाइन की पुष्टि करें

इस रेंज के अधिकांश क्रोन राउंड बेलर 1.375-6 स्पलाइन पर चलते हैं। यदि ट्रैक्टर एक अलग पीटीओ स्टब का उपयोग करता है, तो सीवी आधे की अलग से पुष्टि करें।पीटीओ शाफ्ट रेंजयदि ट्रैक्टर का साइड उसी समय बदला जा रहा है तो पेज अन्य कृषि ड्राइवलाइन श्रेणियों को सूचीबद्ध करता है।

इस शाफ्ट का उपयोग कहां किया जाता है

KR100 से 1800 रेंज और 1500V, 1250 MC और 1250/1550 समूहों में क्रोन राउंड बेलर ड्राइवलाइन।

क्रोन राउंड बेलर पीटीओ शाफ्ट ट्रैक्टर पीटीओ से बिजली लेता है और इसे बेलर गियरबॉक्स तक पहुंचाता है सीवी जोड़ और दूरबीन ट्यूब। जब बेलर किसी भारी विंड्रो को उठाता है या किसी सामग्री के स्लग से टकराता है, तो क्लच - निर्माण के आधार पर या तो घर्षण या कटआउट - गियरबॉक्स को झटके से बचाता है।

शाफ्ट को बेलर मॉडल और ट्रैक्टर पीटीओ स्प्लाइन से स्वतंत्र रूप से मिलान किया जाता है। बेलर पक्ष ठीक करता है आधा, क्लच प्रकार और ट्यूब की लंबाई लागू करें; ट्रैक्टर साइड सीवी हाफ और पीटीओ स्पलाइन को ठीक करता है। दोनों प्रतिस्थापन शाफ्ट का आदेश देने से पहले पक्षों की पुष्टि की जानी चाहिए।

संबंधित राउंड बेलर एप्लिकेशन के लिए,केस IH राउंड बेलर्स के लिए पीटीओ शाफ्टपेज एक तुलनीय मॉडल-दर-मॉडल संरचना का उपयोग करता है। पीटीओ शाफ्ट के डाउनस्ट्रीम में स्थापित गियरबॉक्स को लागू करने के लिए, देखेंकृषि गियरबॉक्सश्रेणी।

बेलर मॉडल और मौजूदा शाफ्ट पार्ट नंबर भेजें

क्रोन बेलर मॉडल (KR100 से 1800, 1500V, 1250 MC, 1250/1550 या 1250/1500) और मौजूदा शाफ्ट भाग भेजें संख्या या क्लच प्रकार. हम उसके लिए पीटीओ विकल्प, क्लच रेटिंग और सीवी बेस पार्ट नंबर की पुष्टि करेंगे उस कॉन्फ़िगरेशन के लिए MOQ और लीड टाइम के साथ एक कोटेशन बनाएं और जारी करें।
