डिस्क घास काटने की मशीन 1340 के लिए स्लिप क्लच पीटीओ शाफ्ट
  • डिस्क घास काटने की मशीन 1340 के लिए स्लिप क्लच पीटीओ शाफ्टडिस्क घास काटने की मशीन 1340 के लिए स्लिप क्लच पीटीओ शाफ्ट
  • डिस्क घास काटने की मशीन 1340 के लिए स्लिप क्लच पीटीओ शाफ्टडिस्क घास काटने की मशीन 1340 के लिए स्लिप क्लच पीटीओ शाफ्ट

डिस्क घास काटने की मशीन 1340 के लिए स्लिप क्लच पीटीओ शाफ्ट

डिस्क मोवर 1340 / हेस्टन 1340 और 1345 के लिए थोक प्रतिस्थापन स्लिप क्लच पीटीओ शाफ्ट। 55एन डबल सीवी असेंबली ट्रैक्टर की तरफ 80-डिग्री सीवी जोड़ और डिस्कबाइन तरफ 50-डिग्री सीवी जोड़ को बदल देती है। ट्रैक्टर कनेक्शन आमतौर पर 1.375-21 है; कार्यान्वयन कनेक्शन 1.50" गोल क्लैंप है; निर्माण में 1-3/8" 6-स्पलाइन सिरों का उपयोग किया जाता है। डबल-प्लेट घर्षण क्लच 2,800 एनएम स्लिप टॉर्क पर सेट है और ओवरलोड के बाद फिर से जुड़ जाता है। भाग संख्या 14656849, 82-14656849 और 83-14656849 पूर्ण संयोजन, कार्यान्वयन भाग और ट्रैक्टर भाग के लिए सूचीबद्ध हैं। संगतता में हेस्टन 1340/1345, चुनिंदा केसआईएच 8312, मैसी फर्ग्यूसन पीटीडी 12 और न्यू आइडिया 5512 शामिल हैं। भाग संख्या और कनेक्शन आकार की पुष्टि के बाद MOQ, अनुकूलन और लीड समय प्रति ऑर्डर उद्धृत किया जाता है।

थोक OEM प्रतिस्थापन · डिस्क घास काटने की मशीन ड्राइवलाइन

डिस्क घास काटने की मशीन 1340 के लिए थोक स्लिप क्लच पीटीओ शाफ्ट - हेस्टन 1340/1345 और संगत डिस्क घास काटने की मशीन के लिए विनिर्देश, MOQ, अनुकूलन और लीड समय

यह डिस्क मोवर 1340 और हेस्टन 1340/1345 समूह के लिए एक प्रतिस्थापन स्लिप क्लच पीटीओ शाफ्ट है। पेज बन गया है लगभग तीन जाँचें जो तय करती हैं कि शाफ्ट फिट बैठता है या नहीं: प्रत्येक तरफ सीवी संयुक्त कोण, ट्रैक्टर और कनेक्शन आकार और स्लिप टॉर्क लागू करें जो डिस्कबाइन गियरबॉक्स की सुरक्षा करता है। संपूर्ण के लिए भाग संख्याएँ असेंबली, कार्यान्वयन आधा और ट्रैक्टर आधा नीचे सूचीबद्ध हैं ताकि आप पहले से मौजूद इकाई का मिलान कर सकें एक उद्धरण का अनुरोध.

थोक भावआदेश प्रति
MOQप्रति आदेश उद्धृत किया गया
अनुकूलनड्राइंग आधारित
समय सीमाप्रति आदेश उद्धृत किया गया

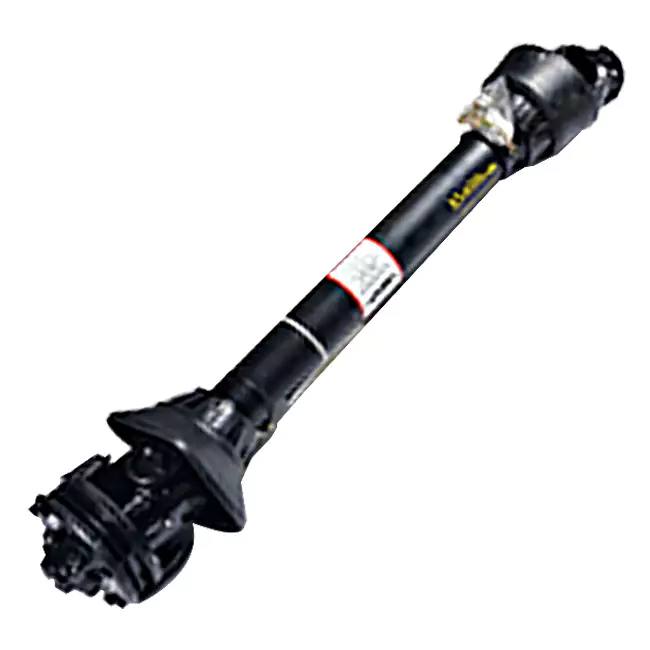

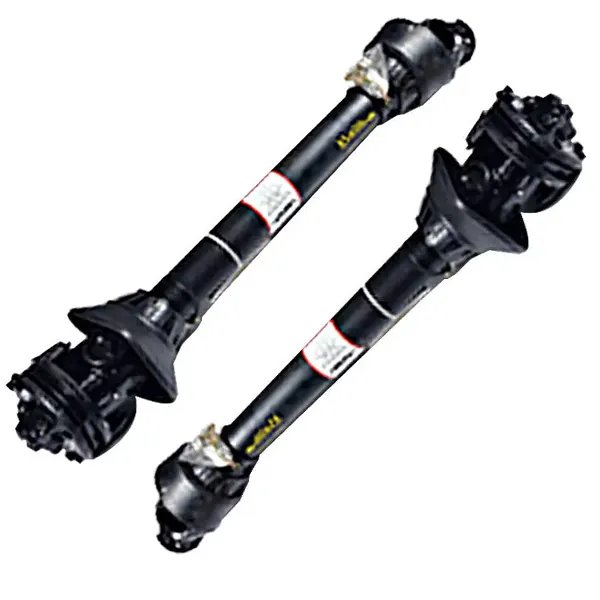

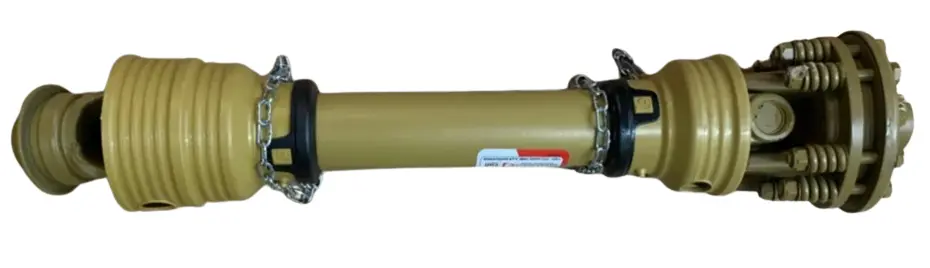

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
स्लिप क्लच के साथ पूर्ण 55N डबल सीवी असेंबली - ट्रैक्टर साइड 80-डिग्री सीवी, डिस्कबाइन साइड 50-डिग्री सीवी।
Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
क्लच और योक विवरण - डबल-प्लेट घर्षण क्लच और 1-3/8 इंच 6-स्पलाइन अंत।
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
सीवी संयुक्त कोण संदर्भ - 80-डिग्री ट्रैक्टर पक्ष और 50-डिग्री डिस्कबाइन पक्ष।
Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
विस्फोटित भागों का दृश्य - क्रॉस किट, ट्यूब योक, स्लिप क्लच असेंबली और सुरक्षा ढाल।
  • हेस्टन1340/1345
  • केसआईएच8312 चुनें
  • मैसी फर्ग्यूसनपीटीडी 12
  • नया विचार 5512
  • 55एनदोहरा सीवी
  • 2,800 एनएमस्लिप टॉर्क

ड्राइवलाइन और क्लच

मूल उपकरण संदर्भ
55एन
ट्रैक्टर-साइड सीवी कोण
80 डिग्री
डिस्कबाइन-साइड सीवी कोण
50 डिग्री
इनपुट शाफ्ट
आमतौर पर 1.50" राउंड
ट्रैक्टर/उपकरण समाप्त हो जाता है
1-3/8" 6-तख़्ता
14656849 में ट्रैक्टर कनेक्शन
1.375-21
कनेक्शन लागू करें
1.5" आरडी क्लैंप
स्लिप क्लच प्रकार
डबल-प्लेट घर्षण
स्लिप टॉर्क
2,800 एनएम
ओवरलोड होने पर बिजली काट दी जाती है
0.3 सेकंड के भीतर
स्लिप के बाद स्व-रीसेट
30 सेकंड के अंदर

निर्माण एवं संरक्षण

दस्ता सामग्री
40Cr मिश्र धातु इस्पात
सतह का उपचार
डैक्रोमेट जंग रोधी
नमक स्प्रे प्रतिरोध
1,000 घंटे से अधिक
सील की व्यवस्था
तीन-लिप कंकाल तेल सील + चुंबकीय चिप हटाने की अंगूठी
धूल से सुरक्षा
पूरी तरह से बंद धूल कवर
संदूषण संदर्भ
आईएसओ 4406 18/16 रेत, धूल और ओस में 500 घंटे के बाद
ब्लेड गति संदर्भ
1,800-2,200 आरपीएम
भिगोना
हाइड्रोलिक डंपिंग + स्प्रिंग प्रीलोड
पहनने का संकेत
विजुअल वियर इंडिकेटर रिंग
ईंधन की खपत का संदर्भ
आपूर्ति की गई सामग्री में 12% की कमी

भाग संख्या तालिका - पूर्ण संयोजन और भाग

55एन डबल सीवी असेंबली और आधा-शाफ्ट पार्ट नंबर
भाग संख्या ट्रैक्टर अमल में लाना विवरण
14656849 1.375-21 1.5" आरडी क्लैंप 55एन 80x50 डबल सीवी
82-14656849 कोई नहीं 1.5" आरडी क्लैंप 55एन 50 डिग्री सीवी आधा (कार्यान्वयन)
83-14656849 1.375-21 कोई नहीं 55एन 80 डिग्री सीवी आधा (ट्रैक्टर)

जब दोनों हिस्सों को बदला जा रहा हो तो पूर्ण असेंबली ऑर्डर करने के लिए भाग संख्या है। यदि केवल ट्रैक्टर आधा या कार्यान्वयन आधा घिसा हुआ है, आधा-शाफ्ट नंबर मिलान करने वाला है। दोनों हिस्सों को अलग-अलग सूचीबद्ध किया गया है क्योंकि सीवी कोण ट्रैक्टर साइड और डिस्कबाइन साइड के बीच भिन्न होता है। अन्य डिस्क घास काटने की मशीन अनुप्रयोगों के लिए, देखेंडिस्कबाइन के लिए पीटीओ शाफ्टवर्ग।

उत्पाद के हिस्से - सेवा प्रतिस्थापन के लिए संदर्भ संख्याएँ

संदर्भ संख्या और भाग-संख्या कॉलम द्वारा सेवा भाग
रेफरी. नहीं। नाम का हिस्सा 147129 147134 147248
1 क्रॉस किट 170015 170020 170020
2 रोल पिन 170120 170120 170120
3 महिला ट्यूब एंड योक 151050 151070 151070
4 भीतरी नली 151090 151092 151092
5 स्लिप क्लच असेंबली — — —
6 पुरुष ट्यूब एंड योक 151045 151065 151065
7 बाहरी ट्यूब 151091 151093 151093
8 ट्रैक्टर एंड योक 151035 151055 151055
9 त्वरित डिस्कनेक्ट पिन 170110 170110 170110
10 सुरक्षा कवच 124310 124315 124315
10 सुरक्षा कवच यूरोकार्डन 124311 124316 124316

पार्ट्स तालिका व्यक्तिगत घटकों के सेवा प्रतिस्थापन के लिए है। पूर्ण प्रतिस्थापन शाफ्ट का ऑर्डर करते समय, पिछली तालिका में असेंबली भाग संख्या का उपयोग करें। उतना ही व्यापकपीटीओ शाफ्ट रेंजअन्य कृषि ड्राइवलाइन सूचीबद्ध करता है श्रेणियाँ।

क्लच व्यवहार - 2,800 एनएम सेटिंग क्या सुरक्षा करती है

सामान्य कटाई के दौरान

क्लच अवस्था
काम में लगा हुआ
टॉर्क प्रेषित
2,800 एनएम तक
ब्लेड गति संदर्भ
1,800-2,200 आरपीएम
भिगोना
हाइड्रोलिक + स्प्रिंग प्रीलोड

जब डिस्क घास काटने की मशीन सामान्य रूप से काट रही हो तो डबल-प्लेट घर्षण क्लच चालू रहता है। हाइड्रोलिक भिगोना और स्प्रिंग प्रीलोड व्यवस्था का उद्देश्य ढलान और गीलेपन पर प्रतिरोध में उतार-चढ़ाव होने पर ब्लेड की गति को स्थिर रखना है ज़मीन.

जब घास काटने वाली मशीन किसी पत्थर या जड़ से टकराती है

क्लच अवस्था
फिसल जाता है
बिजली कटौती
0.3 सेकंड के भीतर
रीसेट करें
30 सेकंड के भीतर स्व-रीसेटिंग
चेक पहनें
विजुअल वियर इंडिकेटर रिंग

स्लिप क्लच वह हिस्सा है जो डिस्कबाइन गियरबॉक्स के बजाय झटका सहता है। स्व-रीसेटिंग स्प्रिंग रुकावट दूर होने के बाद सिस्टम ट्रांसमिशन बहाल करता है, और घिसाव सूचक रिंग एक दृश्य संदर्भ देती है जब क्लच प्लेटों पर ध्यान देने की आवश्यकता हो।

2,800 एनएम स्लिप टॉर्क आपूर्ति की गई उत्पाद सामग्री में बताया गया आंकड़ा है। के विरुद्ध सेटिंग की पुष्टि करें ऑर्डर देने से पहले डिस्क मॉवर मॉडल और ट्रैक्टर पीटीओ। मिलान कार्यान्वयन ड्राइवलाइन के लिए, देखेंन्यू हॉलैंड डिस्कबाइन के लिए पीटीओ शाफ्टडिस्कबाइन-साइड कॉन्फ़िगरेशन के लिए क्रॉस-रेफरेंस के रूप में पेज।

इससे पहले कि आप कोटेशन का अनुरोध करें

  1. घास काटने की मशीन के मॉडल और मौजूदा भाग संख्या की पुष्टि करें

    डिस्क मोवर 1340, हेस्टन 1340/1345, चुनिंदा केसआईएच 8312, मैसी फर्ग्यूसन पीटीडी 12 और न्यू आइडिया 5512 आपूर्ति की गई सामग्री में संगतता संदर्भ हैं। मौजूदा शाफ्ट भाग संख्या प्रतिस्थापन की पुष्टि करने का सबसे तेज़ तरीका है।

  2. ट्रैक्टर पीटीओ स्प्लाइन की पुष्टि करें

    संपूर्ण असेंबली 14656849 1.375-21 ट्रैक्टर कनेक्शन के साथ सूचीबद्ध है। यदि ट्रैक्टर एक अलग पीटीओ स्टब का उपयोग करता है, तो 83-14656849 या समकक्ष का उपयोग करके ट्रैक्टर के आधे हिस्से की अलग से पुष्टि करें।

  3. कार्यान्वयन कनेक्शन की पुष्टि करें

    कार्यान्वयन पक्ष को पूर्ण असेंबली में 1.5" आरडी क्लैंप के रूप में सूचीबद्ध किया गया है और कार्यान्वयन आधे 82-14656849 में सूचीबद्ध किया गया है। यदि डिस्कबाइन इनपुट एक अलग क्लैंप या योक का उपयोग करता है, तो ऑर्डर करने से पहले कार्यान्वयन आधे की पुष्टि करें।

  4. स्लिप टॉर्क और क्लच स्थिति की पुष्टि करें

    आपूर्ति की गई सामग्री में क्लच को 2,800 एनएम पर सेट किया गया है। यदि मौजूदा क्लच को समायोजित किया गया है या घास काटने की मशीन एक अलग गियरबॉक्स चलाती है, तो प्रतिस्थापन उद्धृत करने से पहले घास काटने की मशीन मैनुअल के खिलाफ स्लिप सेटिंग की पुष्टि करें।

MOQ, अनुकूलन और लीड समय प्रति ऑर्डर उद्धृत किया जाता है क्योंकि वे इस पर निर्भर करते हैं कि ऑर्डर पूर्ण है या नहीं असेंबली या आधा-शाफ्ट, और क्या कनेक्शन का आकार मानक भाग संख्याओं से मेल खाता है। इस पेज पर कुछ भी नहीं एक निश्चित MOQ या लीड समय के लिए प्रतिबद्ध है जो किसी भिन्न कॉन्फ़िगरेशन के लिए मान्य नहीं होगा। संबंधित ड्राइवलाइन के लिए श्रेणी, देखेंफ़ीड मिक्सर के लिए पीटीओ शाफ्टश्रेणी।

घास काटने की मशीन का मॉडल और मौजूदा पार्ट नंबर भेजें

डिस्क घास काटने की मशीन मॉडल, मौजूदा शाफ्ट भाग संख्या और ट्रैक्टर पीटीओ स्प्लाइन भेजें। हम पुष्टि करेंगे कि क्या संपूर्ण असेंबली 14656849, कार्यान्वयन भाग 82-14656849 या ट्रैक्टर भाग 83-14656849 सही है मिलान करें, और उस कॉन्फ़िगरेशन के लिए MOQ और लीड समय के साथ एक उद्धरण जारी करें।
