WPDA सीरीज वर्म गियरबॉक्स
  • WPDA सीरीज वर्म गियरबॉक्सWPDA सीरीज वर्म गियरबॉक्स
  • WPDA सीरीज वर्म गियरबॉक्सWPDA सीरीज वर्म गियरबॉक्स

WPDA सीरीज वर्म गियरबॉक्स

डब्ल्यूपीडीए सीरीज वर्म गियरबॉक्स - 13 फ्रेम आकार (40-250), अनुपात 5:1 से 100:1, आउटपुट टॉर्क 15-2,500 एनएम, इनपुट पावर 0.12-15 किलोवाट, मजबूर स्नेहन के साथ आईपी65 कच्चा लोहा आवास। वर्म व्हील को बुझाया जाता है और एचआरसी 58-62 पर पीस दिया जाता है; एक डबल-लिप सील आटे की धूल, खेत की गाद और धुले हुए पानी को गियर कैविटी से बाहर रखती है। फ़ुट, फ़्लैंज और खोखले-शाफ्ट माउंटिंग उपलब्ध हैं, और आउटपुट शाफ्ट को आपके मौजूदा मोटर से मेल खाने के लिए मशीनीकृत किया जा सकता है। अपनी इनपुट शक्ति, आवश्यक अनुपात और मोटर फ्लैंज भेजें - हम 24 घंटों के भीतर एक मिलान फ्रेम, आयामी ड्राइंग और फैक्ट्री-डायरेक्ट उद्धरण लौटाते हैं।
4050607080100120135147155175200250

WPDA सीरीज वर्म गियरबॉक्स - अनुपात 5:1 से 100:1, 15-2,500 एनएम, आईपी65 कास्ट आयरन हाउसिंग

यदि आप मिक्सर, कन्वेयर, पैकिंग लाइन या फार्म उपकरण के लिए वर्म रिड्यूसर प्राप्त कर रहे हैं, तो तीन नंबर जो तय करें कि यह अनुपात, आउटपुट टॉर्क और मोटर फ्लैंज में फिट बैठता है या नहीं। WPDA श्रृंखला तेरह में से सभी तीन को कवर करती है फ्रेम आकार 40 से 250 तक, इनपुट पावर 0.12 किलोवाट से 15 किलोवाट तक और एक कच्चा लोहा आवास जो आईपी65 को धारण करता है धुलना और धूल. नीचे दी गई तालिकाएं आपको कैटलॉग खोले बिना अपनी ड्यूटी के लिए एक फ्रेम का मिलान करने देती हैं।

विशिष्टता स्नैपशॉट

  • फ़्रेम आकार40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • इनपुट शक्ति0.12 किलोवाट - 15 किलोवाट
  • कमी अनुपात5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • आउटपुट टॉर्क15 एनएम – 2,500 एनएम
  • आवासउच्च शक्ति वाला कच्चा लोहा, प्रभाव और विरूपण प्रतिरोधी
  • कीड़ा पहियाबुझाया और पीसा गया, दांत की सतह एचआरसी 58-62
  • सुरक्षाIP65 - डबल-लिप सील प्लस डस्टप्रूफ स्केलेटन ऑयल सील
  • बढ़तेपैर, निकला हुआ किनारा या खोखला शाफ्ट; आपकी मोटर के लिए मशीनीकृत आउटपुट शाफ्ट
  • स्नेहनबलपूर्वक स्नेहन सर्किट, 24/7 ड्यूटी पर 60 डिग्री सेल्सियस से नीचे नाबदान

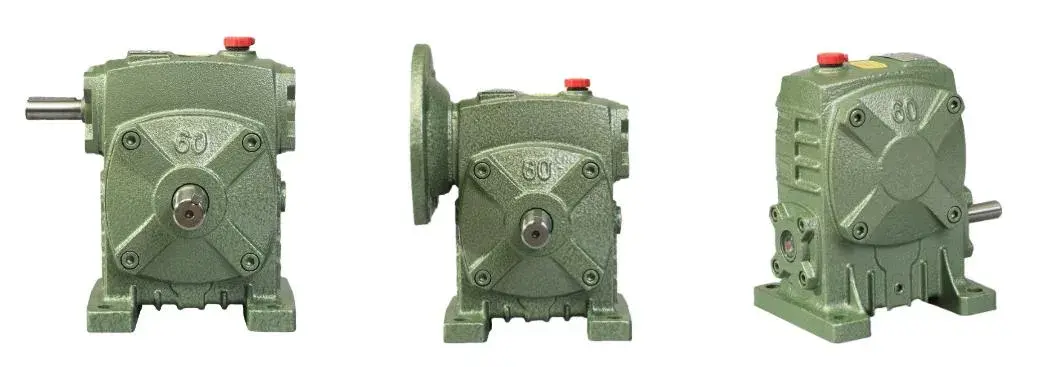

WPDA Series Worm Gearboxes — cast iron housing worm reducer

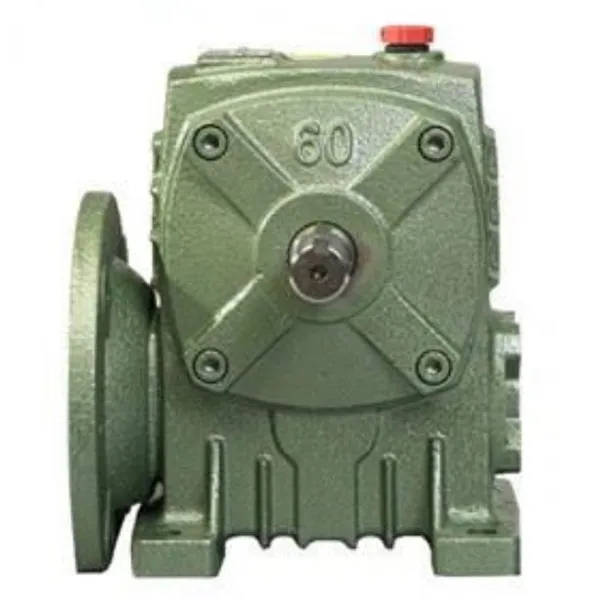

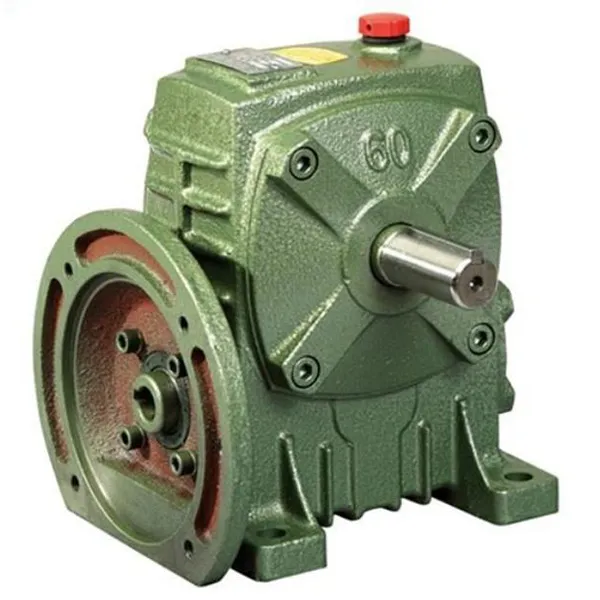

WPDA वर्म गियरबॉक्स - कच्चा लोहा आवास, निकला हुआ किनारा-घुड़सवार इनपुट, खोखला या ठोस आउटपुट शाफ्ट।

WPDA कहाँ फिट बैठता है

खाद्य प्रसंस्करण एवं मिश्रण

मोटर रुकने पर सेल्फ-लॉकिंग पैडल को पकड़ कर रखती है

WPDA-70 पर 40:1 का अनुपात बड़ी क्षमता वाले मिक्सिंग पैडल को बिना रुके लोड के तहत शुरू करने देता है। कब लाइन रुक जाती है, सेल्फ-लॉकिंग वर्म ज्योमेट्री पैडल को अपने वजन के नीचे गिरने से बचाती है। द डबल-लिप सील आटे की धूल को तेल से दूर रखती है, इसलिए सेवा अंतराल लगभग छह महीने तक बढ़ जाता है।

अपशिष्ट जल एवं छँटाई

कच्चा लोहा आवास और नमी के खिलाफ डबल-लिप सील

सीवेज या कचरा-छँटाई संयंत्र में, घिसे हुए लिप सील से तेल का रिसाव बीयरिंग को खत्म कर देता है। WPDA-100 जंग-रोधी कच्चा लोहा आवास और डबल-लिप सील का उपयोग करता है; चारों ओर से ऑपरेटिंग शोर की बूंदों को मापा गया 80 डीबी से 62 डीबी, जो आवासीय क्षेत्रों में रात्रि पाली में मायने रखता है।

कृषि मशीनरी

हार्वेस्टर पर 60:1 अनुपात ड्रम टॉर्क को तीन गुना कर देता है

कंबाइन थ्रेशिंग ड्रम पर, 60:1 WPDA-80 मोटर टॉर्क को लगभग तीन गुना बढ़ा देता है और थ्रेशिंग में सुधार करता है दक्षता लगभग 25%। खोखला शाफ्ट सीधे मौजूदा ड्राइव शाफ्ट पर स्थापित होता है, इसलिए फ्रेम पुनः मशीनिंग की आवश्यकता नहीं है. IP65 फील्ड गाद और बारिश को गियर कैविटी से दूर रखता है।

रसद एवं भारोत्तोलन

समकोण लेआउट स्थापना स्थान का 30% बचाता है

स्वचालित सॉर्टिंग लाइनों और उठाने वाले प्लेटफार्मों पर, समकोण वर्म लेआउट मोटर को बगल में बैठने देता है इसके पीछे की बजाय चालित शाफ्ट। 25:1 WPDA-60 पार्सल छंटाई के लिए पर्याप्त अच्छी स्थिति प्रदान करता है बिना सर्वो के. पूर्ण ट्रांसमिशन से बचते हुए, आउटपुट शाफ्ट को आयातित मोटरों से मेल खाने के लिए मशीनीकृत किया जा सकता है अदला-बदली। देखेंWP सीरीज वर्म गियरबॉक्सनिम्न-अनुपात कर्तव्यों के लिए सीमा।

चयन तालिका - शक्ति, अनुपात और वजन

फ़्रेम आकार त्वरित संदर्भ - नाममात्र इनपुट शक्ति और वजन
आकार इनपुट पावर (किलोवाट) अनुपात सीमा वजन (किग्रा)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0.37 – 0.75 5:1 – 80:1 17
80 0.75 – 1.5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2.2 – 3.0 5:1 – 80:1 64
135 3.0 - 4.0 5:1 – 80:1 85
147 3.0 - 4.0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5.5 – 7.5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 – 15.0 5:1 – 80:1 396

आउटपुट टॉर्क 40 से 2,500 एनएम के आकार पर 15 एनएम तक फैला है। यदि आपके कर्तव्य को नौ के बाहर अनुपात की आवश्यकता है मानक चरण, निकटतम जोड़ी के लिए पूछें और हम वास्तविक आउटपुट गति और टॉर्क की पुष्टि करेंगे।

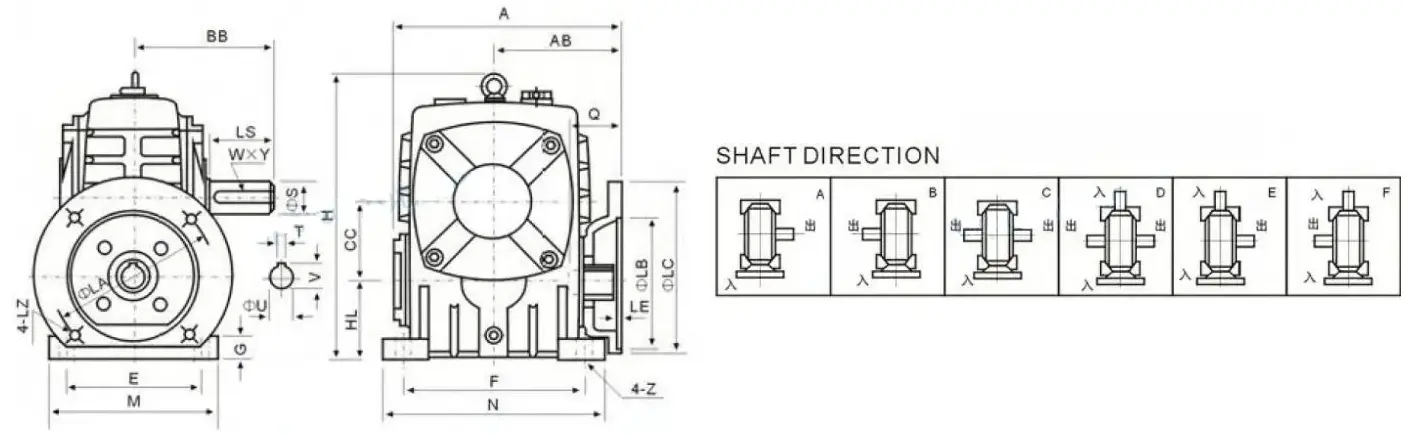

स्थापना आयाम - फ़्रेम आकार 40 से 250

बढ़ते आयाम (मिमी) - ए, एबी, बीबी, एच, एचएल, निकला हुआ किनारा एलए/एलबी/एलसी, इनपुट छेद क्यू/यू, आउटपुट शाफ्ट एलएस/एस
आकार A अब बी बी H एचएल M N E F G Z ला LB नियंत्रण रेखा ले एलजेड Q U टी×वी रास S डब्ल्यू×वाई
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 एम8 31 11 4×12.8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 एम8 31 11 4×12.8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 एम8 33 14 5×16.3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 एम8 40 14 5×16.3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 एम10 48 19 6×21.8 65 32 10×4.5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 एम10 52 24 8×27.3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 एम12 63 28 8×31.3 85 45 12×4.5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 एम12 83 28 8×31.3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 एम12 83 28 8×31.3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 एम12 83 38 10×41.3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 एम12 83 38 10×41.3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 एम16 114 42 12×45.3 125 70 20×7.5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 एम16 114 42 12×45.3 155 90 25×9

सभी आयाम मिलीमीटर में. मोबाइल पर, फ़्लैंज और शाफ्ट कॉलम तक पहुंचने के लिए टेबल को क्षैतिज रूप से स्वाइप करें। अपना मोटर फ्रेम और आवश्यक आउटपुट शाफ्ट आकार भेजें और हम आपके ऑर्डर से पहले मिलान पंक्ति की पुष्टि करेंगे।

खरीदार इस श्रृंखला को क्यों निर्दिष्ट करते हैं?

01

कठोर और पिसा हुआ कृमि पहिया, एचआरसी 58-62

एचआरसी 58-62 बैंड में दांत की सतह की कठोरता के साथ, कीड़ा पहिया शमन और पीसने से गुजरता है। एक खनन कन्वेयर अनुप्रयोग में, दो वर्षों के निरंतर संचालन से 0.1 मिमी से कम गियर घिसाव उत्पन्न हुआ - समान ड्यूटी में एक मानक रिड्यूसर की सेवा जीवन का लगभग तीन गुना।परिशुद्धता गियर विनिर्माणपेज दिखाता है उस आंकड़े के पीछे पीसने और निरीक्षण के चरण।

02

जबरन स्नेहन नाबदान को 24/7 ड्यूटी पर 60 डिग्री सेल्सियस के नीचे रखता है

एक आंतरिक मजबूर स्नेहन सर्किट केवल स्प्लैश पर निर्भर होने के बजाय जाल और बीयरिंग को खिलाता है। पर लगातार 24 घंटे के संचालन से तेल का नाबदान 60 डिग्री सेल्सियस से नीचे रहता है, जो स्नेहक ऑक्सीकरण को धीमा कर देता है और तेल को बनाए रखता है। कृमि संपर्क पर फिल्म की मोटाई। एक सीज़न और एक सीज़न तक चलने वाले रेड्यूसर के बीच यही अंतर है वह कई तक रहता है.

03

IP65 डबल-लिप सील और एक आवास जिसमें जंग नहीं लगती

एक डबल-लिप सील और एक डस्टप्रूफ स्केलेटन ऑयल सील कीचड़, बारिश और प्रक्रिया धूल के खिलाफ IP65 रखती है। ए पर कूड़ा-कचरा छांटने की साइट जहां साधारण रेड्यूसर से तेल लीक हो गया और तीन महीने के भीतर जब्त कर लिया गया, एक WPDA-100 चला रिसाव की एक बूंद के बिना उसी संक्षारक वातावरण में 18 महीने। यदि आपका कर्तव्य हल्का है और आपको इसकी आवश्यकता है एक छोटा लिफाफा, तुलना करेंआरवी सीरीज वर्म गियरबॉक्स.

04

आउटपुट शाफ्ट को आपकी मोटर पर मशीनीकृत किया जाता है, इसके विपरीत नहीं

फ़ुट, फ़्लैंज और खोखले-शाफ्ट माउंटिंग सभी उपलब्ध हैं, और आउटपुट शाफ्ट को आकार के अनुसार मशीनीकृत किया जा सकता है मोटर या चालित शाफ्ट का जो आपके पास पहले से है। एक फार्म-मशीनरी संयंत्र को एक ऐसे शाफ्ट की आवश्यकता थी जो पुराने से मेल खाता हो मोटर; प्रतिस्थापन शाफ्ट तीन दिनों में भेज दिया गया और मोटर बदले बिना बोल्ट लगा दिया गया। के लिए कृषि कर्तव्य, देखेंकृषि गियरबॉक्सरेंज भी.

ग्राहक प्रतिक्रिया

“हम इन्हें एक आर्द्र खाद्य कार्यशाला में चलाते हैं जहां पिछले गियरबॉक्स में जंग लग गई थी और उन्हें बार-बार बंद करने की आवश्यकता थी। WPDA श्रृंखला के साथ, पूरे दिन आटे और नमी और कांस्य के साथ भी आवास में जंग नहीं लगी है वर्म व्हील अभी भी साफ है. ऑपरेशन के दौरान शोर लगभग नगण्य है, इसलिए यह अब हस्तक्षेप नहीं करता है पास में खाद्य परीक्षण उपकरण। जब मुझे कटौती अनुपात को समायोजित करने की आवश्यकता पड़ी, तो उनकी टीम ने मुझे बताया मॉडल में अंतर और मेरे लिए लोड गणना चलाई - अनुशंसित इकाई पहले से सुचारू रूप से चली शुरू करो।"

एम्मा विल्सनखाद्य प्रसंस्करण संयंत्र, सिडनी, ऑस्ट्रेलिया

“डब्ल्यूपीडीए गियरबॉक्स ने हमारे प्रोजेक्ट पर बहुत अच्छा काम किया - विश्वसनीय, कुशल और स्थापित करने और बनाए रखने में आसान। पहले परामर्श से लेकर डिलीवरी तक सब कुछ सुचारू रूप से चला, और संचार सीधा था। हम साथ मिलकर काम करते रहेंगे और अन्य साझेदारों को उत्पाद की अनुशंसा करेंगे।''

जेम्स कार्टरप्रोजेक्ट क्रेता, रेडाफ़ोन ग्राहक

अपनी मोटर शक्ति और अनुपात भेजें - एक मिलान फ़्रेम प्राप्त करें

हमें इनपुट पावर, आवश्यक आउटपुट गति या अनुपात, माउंटिंग प्रकार और शाफ्ट आकार बताएं। हम इसकी पुष्टि करेंगे WPDA फ़्रेम, फ़ैक्टरी मूल्य पर आयामी ड्राइंग और उद्धरण लौटाएं, आमतौर पर 24 घंटों के भीतर। पूरी रेंज परवर्म गियरबॉक्सपेज.
