कॉमर रिप्लेसमेंट फ़ीड मिक्सर गियरबॉक्स

कॉमर रिप्लेसमेंट फ़ीड मिक्सर गियरबॉक्स

वैगनों और टीएमआर फीडरों के मिश्रण में उपयोग किए जाने वाले C3A फ़ीड मिक्सर गियरबॉक्स के लिए एक रेडाफ़ोन-निर्मित प्रतिस्थापन। मानक C3A माउंटिंग पैटर्न पर 1-3/4 इंच Z20 स्प्लिंड इनपुट और आउटपुट कनेक्शन के साथ 540 आरपीएम इनपुट और 92 किलोवाट तक इनपुट पावर के लिए रेटेड। आवास कच्चा लोहा है; घिसाव और प्रभाव प्रतिरोध के लिए गियर को एचआरसी55 या उससे ऊपर तक कार्बराइज्ड और क्वेंच किया जाता है, और आयातित हाई-स्पीड बीयरिंग निरंतर दैनिक ड्यूटी में मिश्रण भार उठाते हैं। इस पैटर्न के लिए 1:1 और 1.8:1 के अनुपात उपलब्ध हैं। अक्सा, डीएएफ एग्रो, फाल्के मास्चिनेंबाउ, यूरोमिल्क और मेटल-फैच के मिक्सिंग वैगनों के साथ संगत। कॉमर और सी3ए कॉमर इंडस्ट्रीज के ट्रेडमार्क हैं; Raydafon एक स्वतंत्र निर्माता है और उनके साथ संबद्ध नहीं है। फिटमेंट की पुष्टि और कोटेशन के लिए 24 घंटे के भीतर अपना अनुपात और पुरानी नेमप्लेट की एक तस्वीर भेजें।

कॉमर रिप्लेसमेंट फ़ीड मिक्सर गियरबॉक्स - C3A माउंटिंग पैटर्न

वैगनों के मिश्रण में उपयोग किए जाने वाले C3A फ़ीड मिक्सर गियरबॉक्स के लिए एक स्वतंत्र आफ्टरमार्केट प्रतिस्थापन। कच्चा लोहा आवास, एचआरसी55 या उससे अधिक पर कार्बराइज्ड और क्वेंच्ड गियरिंग, 1-3/4" जेड20 स्प्लिंड इनपुट और आउटपुट, 540 आरपीएम रेटेड इनपुट और 92 किलोवाट तक इनपुट पावर - मूल इकाई खराब होने या स्टॉक से बाहर होने पर एक ड्रॉप-इन उत्तर।

540रेटेड इनपुट आरपीएम
92 किलोवाटअधिकतम इनपुट पावर
Z201-3/4" तख़्ता, दोनों सिरे
एचआरसी55+दाँत की सतह की कठोरता

ब्रांड सूचना:Raydafon एक स्वतंत्र गियरबॉक्स निर्माता है। कॉमर और सी3ए, कॉमर इंडस्ट्रीज एस.पी.ए. के ट्रेडमार्क हैं। यह पृष्ठ एक रेडाफॉन-निर्मित प्रतिस्थापन इकाई का वर्णन करता है जो सी3ए माउंटिंग पैटर्न के साथ आयामी और कार्यात्मक रूप से विनिमेय है। रेडाफ़ोन कॉमर इंडस्ट्रीज से संबद्ध, अधिकृत या मूल उपकरण आपूर्तिकर्ता नहीं है। ऑर्डर देने से पहले हमेशा माउंटिंग ड्राइंग की पुष्टि करें।

कॉमर रिप्लेसमेंट फ़ीड मिक्सर गियरबॉक्स - संगत C3A रिप्लेसमेंट यूनिट

जब एक मिक्सिंग वैगन गियरबॉक्स विफल हो जाता है, तो व्यावहारिक सवाल यह नहीं होता है कि "कास्टिंग पर कौन सा ब्रांड है" बल्कि "क्या यह बोल्ट लगाएगा, लोड लेगा और इस सीज़न में यहां आएगा"। यह C3A-पैटर्न गियरबॉक्स बिल्कुल उसी का उत्तर देने के लिए बनाया गया है: समान स्प्लिंड इनपुट और आउटपुट व्यवस्था, समान 540 आरपीएम डिजाइन बिंदु, और एक कच्चा लोहा आवास जो मशीन को संशोधित किए बिना वैगन की गियरबॉक्स प्लेट पर लगाया जाता है। यह टीएमआर मिक्सर और फ़ीड वैगनों के लिए उपयुक्त है जो मूल रूप से सी3ए यूनिट के साथ फिट किए गए थे, और इसकी आपूर्ति आईएसओ 9001 गुणवत्ता प्रणाली के तहत चीन के निंगबो में अपने कारखाने से रायडफ़ोन द्वारा की जाती है।

क्योंकि यह केवल डीलर के मूल भाग के बजाय स्टॉक-उत्पादन प्रतिस्थापन है, लीड समय और यूनिट मूल्य दोनों कम और कम हैं - जो तब मायने रखता है जब फीडिंग सीजन के दौरान मिक्सर बंद हो जाता है। यूनिट सूख जाती है और पहले उपयोग से पहले इसे SAE 90 गियर तेल से भरा जाना चाहिए, इसलिए सुनिश्चित करें कि गियरबॉक्स के साथ तेल का ऑर्डर दिया गया है। यदि आपको ड्राइव लाइन की भी आवश्यकता है, तो हमाराफ़ीड मिक्सर के लिए पीटीओ शाफ्टउसी स्प्लाइन प्रोफाइल से मिलान किया जाता है।

तकनीकी निर्देश

  • नमूनासी3ए
  • आवेदनमिक्सिंग वैगन/फीड मिक्सर
  • अधिकतम. इनपुट रोटेशन गति540 आर/मिनट
  • अधिकतम. इनपुट शक्ति92 किलोवाट
  • कनेक्शन 1स्प्लिंड, 1-3/4 इंच, 20 स्प्लिंस
  • कनेक्शन 2स्प्लिंड, 1-3/4 इंच, 20 स्प्लिंस
  • आवास सामग्रीकच्चा लोहा
  • गियर उपचारकार्बराइज्ड और बुझती, एचआरसी55 या उससे ऊपर
  • बीयरिंगआयातित हाई-स्पीड बियरिंग सेट
  • तेल एसएई चिपचिपापन ग्रेड90
  • यूनिट के साथ तेल की आपूर्ति की गईनहीं - तेल अलग से ऑर्डर किया गया
  • बिक्री की इकाईप्रत्येक

इस प्रतिस्थापन इकाई के लिए पूर्ण विनिर्देश शीट। प्रत्येक पंक्ति का मान देखने के लिए फ़ोन पर बग़ल में स्क्रॉल करें।

प्रोडक्ट का नाम फ़ीड मिक्सर गियरबॉक्स - कॉमर सी3ए का प्रतिस्थापन, 1:1, 1.8:1
नमूना सी3ए
इकाई प्रत्येक
आवेदन रेंज मिश्रण वैगन
अधिकतम. इनपुट रोटेशन गति 540 आर/मिनट - भिन्न आरपीएम पर पावर के लिए हमसे संपर्क करें
अधिकतम. इनपुट शक्ति 92 किलोवाट
कनेक्शन 1 स्प्लिंड, बाहरी व्यास 1-3/4 इंच, 20 स्प्लिंस
कनेक्शन 2 स्प्लिंड, बाहरी व्यास 1-3/4 इंच, 20 स्प्लिंस
आवास सामग्री कच्चा लोहा
गियर उपचार कार्बराइज्ड और बुझती, दांत की सतह की कठोरता HRC55 या उससे ऊपर
तेल एसएई चिपचिपापन ग्रेड 90
तेल शामिल है नहीं - गियरबॉक्स बिना तेल के दिया जाता है और पहले उपयोग से पहले भरा जाना चाहिए
तेल परिवर्तन कार्यक्रम पहला बदलाव 50-70 परिचालन घंटों के बाद, फिर हर 500-700 परिचालन घंटों में या साल में कम से कम एक बार
के होते हैं गियरबॉक्स (तेल अलग से ऑर्डर करें)
संगत मशीन ब्रांड अक्सा, डीएएफ एग्रो, फाल्के मास्चिनेंबाउ, यूरोमिल्क, मेटल-फैच

ऑर्डर करने से पहले:गियरबॉक्स माउंटिंग फेस, इनपुट और आउटपुट स्पलाइन (मानक C3A पैटर्न पर 1-3/4" Z20), और आवश्यक अनुपात की पुष्टि करें। यदि आपका मिक्सर एक अलग अनुपात या शाफ्ट व्यवस्था चलाता है, तो पुरानी नेमप्लेट फोटो या ड्राइंग भेजें और हम इसका मिलान करेंगे।

उत्पाद आयाम

नीचे दी गई रूपरेखा C3A प्रतिस्थापन इकाई के लिए संदर्भ ज्यामिति है। ऑर्डर करने से पहले अपने मिक्सर पर बोल्ट-होल स्पेसिंग, शाफ्ट सेंटर, इनपुट और आउटपुट स्थिति और गियरबॉक्स प्लेट के खिलाफ समग्र ऊंचाई की जांच करने के लिए इसका उपयोग करें।

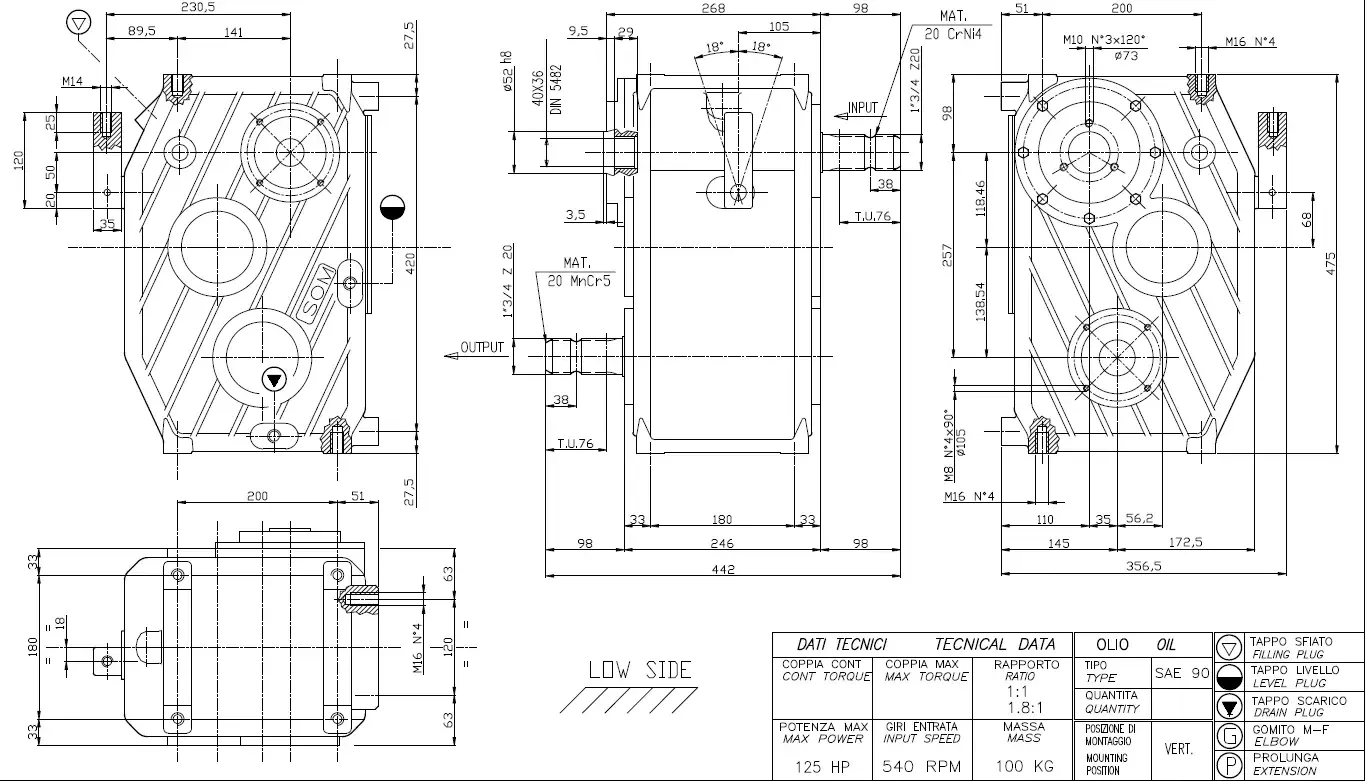

Comer replacement feed mixer gearbox C3A outline and mounting dimension drawing
सी3ए-पैटर्न प्रतिस्थापन गियरबॉक्स - रूपरेखा और बढ़ते आयाम।

संदर्भ के लिए आयाम दिखाए गए हैं. कृपया ऑर्डर देने से पहले अपनी मशीन के अंतिम ड्राइंग की पुष्टि करें - बोल्ट रिक्ति में 5 मिमी का अंतर रिटर्न का सबसे आम कारण है।

यह गियरबॉक्स किस मिक्सर और ब्रांड में फिट बैठता है

सी3ए पैटर्न का उपयोग कई यूरोपीय और अंतर्राष्ट्रीय बिल्डरों के वैगनों को मिलाने पर किया जाता है। यह प्रतिस्थापन इकाई आमतौर पर निम्नलिखित मशीनों में फिट की जाती है:

  • अक्सा
  • डीएएफ एग्रो
  • फाल्के मास्चिनेंबाउ
  • यूरोमिल्क
  • धातु-फच

ब्रांड नाम केवल बढ़ते अनुकूलता को इंगित करने के लिए सूचीबद्ध किए गए हैं। यदि आपका वैगन सूचीबद्ध नहीं है, तो मौजूदा गियरबॉक्स और उसकी नेमप्लेट की एक तस्वीर भेजें - ज्यादातर मामलों में हम अकेले स्प्लाइन आकार, अनुपात और बोल्ट पैटर्न से संगतता की पुष्टि कर सकते हैं।

उत्पाद अनुप्रयोग: मिक्सिंग वैगन पर गियरबॉक्स कैसे काम करता है

फ़ीड मिक्सर पर गियरबॉक्स ट्रैक्टर पीटीओ और मिक्सिंग बरमा के बीच का इंटरफ़ेस है। ट्रैक्टर की शक्ति 540 आरपीएम पर आती है, गियर सेट इसे कम करता है और टॉर्क को कई गुना बढ़ा देता है, और बरमा घास, अनाज, साइलेज और गीले उप-उत्पादों को उठाने, मोड़ने और एक सुसंगत राशन में मिश्रित करने के लिए धीरे-धीरे घूमता है। C3A पैटर्न में फिट किया गया अनुपात - आमतौर पर इस एप्लिकेशन में 1: 1 या 1.8: 1 - मिश्रण गति और मोड़ बल के बीच संतुलन निर्धारित करता है, यही कारण है कि सही अनुपात बोल्ट पैटर्न जितना ही मायने रखता है।

दो परिचालन विशेषताएँ तय करती हैं कि मिक्सर गियरबॉक्स एक सीज़न तक जीवित रहेगा या नहीं। पहला यह है कि यह गीली, घनी सामग्री से कैसे निपटता है: सिलेज और चुकंदर का गूदा सूखी घास की तुलना में गियर के दांतों पर बहुत अधिक निरंतर भार डालता है, इसलिए दांतों की सतह की कठोरता और असर की गुणवत्ता ही गड्ढे और समय से पहले विफलता को रोकती है। दूसरा यह है कि यह स्टार्ट-अप पर कैसे व्यवहार करता है, जब एक पूर्ण बरमा को कॉम्पैक्ट फ़ीड से मुक्त होना पड़ता है। ठीक से मेल खाने वाले बैकलैश और कठोर कास्ट हाउसिंग वाला गियरबॉक्स उस झटके को हल्के हाउसिंग की तुलना में कहीं बेहतर तरीके से अवशोषित करता है जो लोड के तहत मुड़ता है।

यही कारण है कि फ़ीड मिक्सर की व्यावहारिक परिचालन लागत ट्रैक्टर के बजाय गियरबॉक्स पर हावी होती है। एक इकाई जो न्यूनतम हानि के साथ बिजली संचारित करती है, उसे समान राशन के लिए कम ईंधन या बिजली की आवश्यकता होती है, और जो अपनी सेटिंग्स रखती है उसे कम तेल परिवर्तन, कम सील प्रतिस्थापन और फीडिंग चक्र के बीच में कम डाउनटाइम की आवश्यकता होती है। एक फार्म में कई वैगन चलाने के लिए, ये संख्याएँ एक सीज़न में जुड़ जाती हैं।

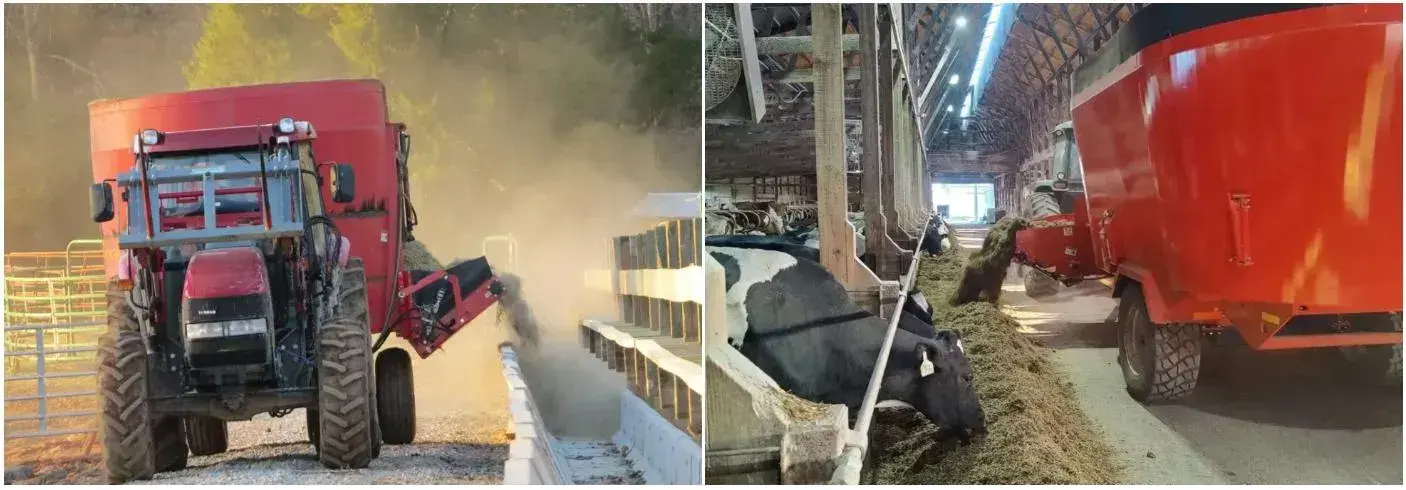

Comer replacement feed mixer gearbox installed as the auger drive on a mixing wagon
रिप्लेसमेंट गियरबॉक्स मिक्सिंग वैगन पर बरमा ड्राइव के रूप में अपनी कार्यशील स्थिति में है।

उत्पाद लाभ

पूरे दिन चलने के लिए बनाया गया

कच्चा लोहा आवास और एचआरसी55 या उससे ऊपर के कार्बराइज्ड गियर उच्च फाइबर वाले चारे और गीले अनाज के लगातार 8 घंटे के मिश्रण के माध्यम से अपनी ज्यामिति बनाए रखते हैं, जिसमें दैनिक कृषि उपयोग की धूल और नमी भी शामिल है।

कुशल शक्ति हस्तांतरण

कसकर मिलान किया गया गियर एंगेजमेंट ट्रांसमिशन हानि को कम रखता है, इसलिए एक ही ट्रैक्टर एक छोटे चक्र में कई टन मिश्रण कर सकता है और कम ईंधन जला सकता है या एक ही राशन के लिए कम बिजली खींच सकता है।

वैगनों की एक विस्तृत श्रृंखला में फिट बैठता है

सी3ए माउंटिंग पैटर्न और 1-3/4" Z20 स्प्लाइन छोटी पारिवारिक मशीनों से लेकर बड़े TMR वैगनों तक के मिक्सर को कवर करते हैं, और यूनिट मशीन फ्रेम को संशोधित किए बिना मूल गियरबॉक्स को बदल सकती है।

सीधी सर्विसिंग

लेआउट जानबूझकर सरल है: सील, बीयरिंग और गियर सेट व्यक्तिगत रूप से बदले जा सकते हैं, इसलिए एक कार्यशाला विशेष टूलींग के बिना अधिकांश मरम्मत पूरी कर सकती है और वैगन को उसी दिन काम पर वापस ला सकती है।

प्रतिस्पर्धी फैक्टरी-प्रत्यक्ष मूल्य

वितरण श्रृंखला के माध्यम से खरीदे जाने के बजाय हमारे अपने कारखाने में उत्पादित, इकाई की कीमत समान स्पलाइन, अनुपात और माउंटिंग आयामों के साथ डीलर-केवल मूल भागों से कम है।

पुर्जे और तकनीकी सहायता

तेल विनिर्देश, अनुपात, प्रतिस्थापन सील और बीयरिंग सभी एक ही आपूर्तिकर्ता से उपलब्ध हैं, असफल इकाई की तस्वीर से फिटमेंट की पुष्टि करने के लिए इंजीनियर उपलब्ध हैं।

प्रदर्शन सही तेल ग्रेड, सही तेल स्तर और रखरखाव अनुसूची में बताए गए परिचालन घंटों पर निर्भर करता है - इस इकाई के लिए तेल परिवर्तन अंतराल वैकल्पिक नहीं हैं, और 50-70 घंटों पर पहले परिवर्तन को छोड़ना प्रारंभिक असर शोर का सबसे आम कारण है।

ऑर्डर देना, वितरण और रखरखाव

  1. विवरण भेजें.हमें मॉडल या अनुपात (सी3ए, 1:1 या 1.8:1), मात्रा, और - यदि आपके पास है - पुराने गियरबॉक्स नेमप्लेट और उसके बढ़ते चेहरे की एक तस्वीर बताएं।
  2. ड्राइंग की पुष्टि करें.हम C3A संदर्भ ड्राइंग के विरुद्ध स्पलाइन, अनुपात और माउंटिंग पैटर्न की जांच करते हैं और उत्पादन से पहले एक पुष्टि भेजते हैं, इसलिए गलत धारणा के खिलाफ कुछ भी नहीं बनाया गया है।
  3. दृढ़ उद्धरण और नेतृत्व समय.आपको आमतौर पर पूछताछ के 24 घंटों के भीतर कीमत, मात्रा विवरण, पैकिंग विवरण और डिलीवरी शेड्यूल प्राप्त हो जाता है।
  4. शिपिंग।गियरबॉक्स को निर्यात के लिए पैक किया जाता है और सूखा भेज दिया जाता है। अनुरोध पर हवाई या समुद्री माल ढुलाई और घर-घर डिलीवरी की व्यवस्था की जा सकती है।
  5. कमीशनिंग।पहले उपयोग से पहले SAE 90 तेल भरें, दृश्य प्लग पर तेल के स्तर की जांच करें, और सुचारू घुमाव और सील न फटने की पुष्टि करने के लिए मिक्सर को कुछ देर के लिए उतारकर चलाएं।
  6. रखरखाव कार्यक्रम।पहले तेल को 50-70 ऑपरेटिंग घंटों के बाद बदलें, फिर हर 500-700 ऑपरेटिंग घंटों में या साल में कम से कम एक बार - जो भी पहले हो।

ग्राहक प्रशंसापत्र

★★★★★

माइकल थॉम्पसनफीडलॉट ऑपरेटर

इंस्टालेशन सीधा था और वैगन पहले मिश्रण से सुचारू रूप से चला। इकाई ठोस महसूस करती है, भार के तहत अपनी गति बनाए रखती है और फीडिंग से बाहर प्रयास करती है। ऑर्डर देने से पहले मैंने प्रश्नों की एक लंबी सूची पूछी और टीम ने प्रत्येक का धैर्यपूर्वक उत्तर दिया, जो कि किसी विदेशी आपूर्तिकर्ता के मामले में हमेशा नहीं होता है। जब दूसरे वैगन को एक की जरूरत होगी तब मैं वापस आऊंगा।

★★★★★

डेविड विल्सनडेयरी फार्म प्रबंधक

गियरबॉक्स अच्छी तरह से बनाया गया है और जब से हमने इसे फिट किया है तब से यह लगातार चल रहा है, दैनिक उपयोग में कोई समस्या नहीं है। संचार वह हिस्सा था जिसकी मैंने सबसे अधिक सराहना की - स्पष्ट उत्तर, कोई भाषा बाधा नहीं, और उनके वादे के अनुसार तारीख पर डिलीवरी। विदेश में एक खरीदार के रूप में विश्वसनीयता मायने रखती है, और मैं उनसे ऑर्डर करता रहूंगा।

★★★★★

हन्ना मूररेंच मालिक, न्यूज़ीलैंड

पिछले कुछ वर्षों में मैंने मिक्सर गियरबॉक्स के कई बैच देखे हैं, और गीली सामग्री हमेशा समस्या थी - पुरानी इकाइयाँ फिसल जाती थीं या ज़्यादा गरम हो जाती थीं। यह बिना किसी शिकायत के साइलेज और चुकंदर के गूदे को संभालता है, एक स्थिर मिश्रण गति रखता है, और मेरा चक्र समय पहले की तुलना में दोगुना तेज है। इसे बनाए रखना आसान हो गया है.

क्रेता अक्सर पूछे जाने वाले प्रश्न

  • क्या यह एक मूल कॉमर गियरबॉक्स है?नहीं, यह C3A माउंटिंग पैटर्न पर निर्मित एक Raydafon-निर्मित प्रतिस्थापन इकाई है: समान 1-3/4" Z20 स्प्लिंड कनेक्शन, समान 540 rpm डिज़ाइन बिंदु और समान हाउसिंग फ़ुटप्रिंट। कॉमर और C3A कॉमर इंडस्ट्रीज के ट्रेडमार्क हैं; Raydafon एक स्वतंत्र निर्माता है और उनके साथ संबद्ध या अधिकृत नहीं है।
  • मुझे कैसे पता चलेगा कि यह मेरे मिक्सर में फिट होगा?अपनी मौजूदा इकाई के साथ ऊपर दिए गए चित्र में तख़्ता (1-3/4 इंच, 20 स्प्लिन), अनुपात (इस पैटर्न पर 1:1 या 1.8:1) और बढ़ते आयामों की तुलना करें। यदि कुछ अलग है, तो हमें पुराने नेमप्लेट की एक तस्वीर भेजें और हम आपके ऑर्डर करने से पहले पुष्टि करेंगे।
  • क्या गियरबॉक्स तेल के साथ आता है?नहीं, इसे सूखा वितरित किया जाता है और पहले उपयोग से पहले इसे SAE 90 गियर ऑयल से भरा जाना चाहिए। गियरबॉक्स के साथ तेल अलग से ऑर्डर करें ताकि चालू होने में देरी न हो।
  • तेल परिवर्तन अंतराल क्या है?प्रारंभिक घिसाव वाले कणों को साफ करने के लिए 50-70 परिचालन घंटों के बाद पहला बदलाव, फिर हर 500-700 परिचालन घंटों या साल में कम से कम एक बार, जो भी पहले हो।
  • यह कितनी इनपुट शक्ति और गति ले सकता है?यूनिट को अधिकतम इनपुट गति 540 आर/मिनट और 92 किलोवाट अधिकतम इनपुट पावर के लिए रेट किया गया है। यदि आपका ट्रैक्टर या मोटर भिन्न आरपीएम पर चलता है, तो ऑर्डर करने से पहले हमसे संपर्क करें ताकि हम आपकी गति पर पावर रेटिंग की पुष्टि कर सकें।
  • आप कितनी तेजी से जहाज़ भेज सकते हैं, और क्या मुझे बाद में स्पेयर पार्ट्स मिल सकते हैं?मानक इकाइयाँ हवाई या समुद्री माल ढुलाई विकल्पों के साथ, पुष्टिकरण के बाद एक संक्षिप्त समय पर जहाज भेजती हैं। रिप्लेसमेंट सील, बियरिंग और गियर सेट एक ही कारखाने से उपलब्ध हैं, इसलिए बाद में मरम्मत केवल डीलर-केवल भागों को खोजने पर निर्भर नहीं करती है।

संबंधित उत्पाद और आगे पढ़ना

सी3ए रिप्लेसमेंट गियरबॉक्स कोटेशन का अनुरोध करें

आपको आवश्यक अनुपात (1:1 या 1.8:1), मात्रा और यदि आपके पास पुरानी नेमप्लेट है तो उसकी एक तस्वीर भेजें। हम माउंटिंग ड्राइंग के अनुसार फिटमेंट की पुष्टि करते हैं और 24 घंटे के भीतर एक निश्चित कीमत और लीड टाइम के साथ जवाब देते हैं।

अभी पूछताछ भेजें

* इस पृष्ठ पर सभी छवियां रेडाफ़ोन उत्पाद और ड्राइंग संदर्भ हैं। कॉमर और सी3ए उनके संबंधित स्वामी के ट्रेडमार्क हैं और यहां केवल बढ़ती अनुकूलता का वर्णन करने के लिए उपयोग किया जाता है। ऑर्डर देने से पहले अंतिम ड्राइंग की पुष्टि करें।
