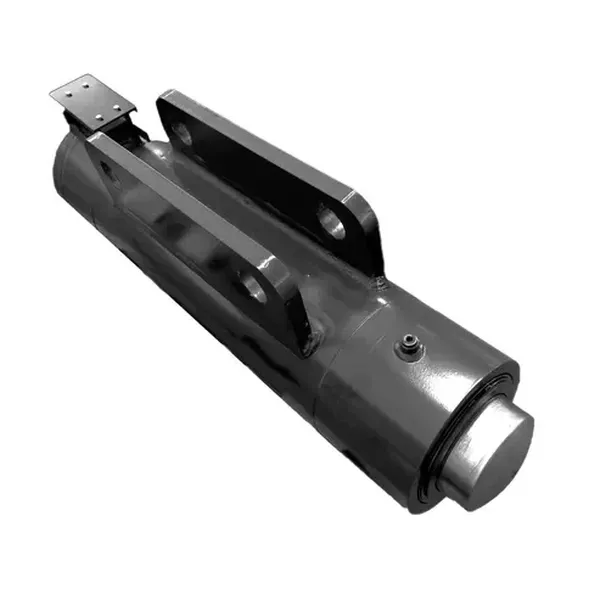

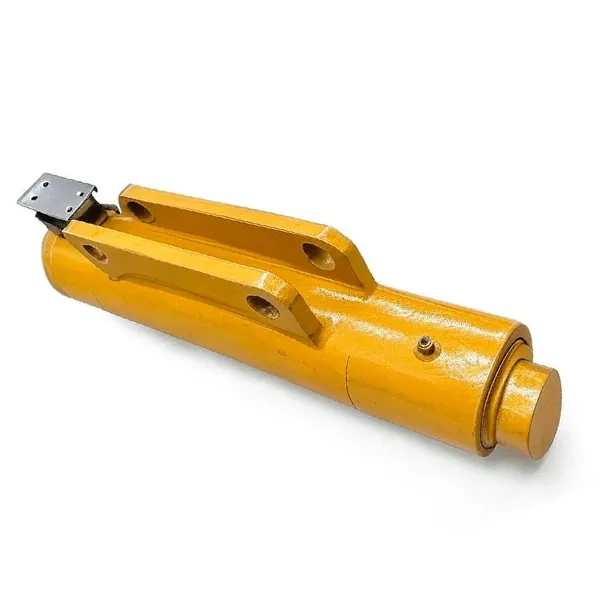

क्रेन काउंटरवेट हाइड्रोलिक सिलेंडर
  • क्रेन काउंटरवेट हाइड्रोलिक सिलेंडरक्रेन काउंटरवेट हाइड्रोलिक सिलेंडर
  • क्रेन काउंटरवेट हाइड्रोलिक सिलेंडरक्रेन काउंटरवेट हाइड्रोलिक सिलेंडर

क्रेन काउंटरवेट हाइड्रोलिक सिलेंडर

क्रेन काउंटरवेट हाइड्रोलिक सिलेंडरमोबाइल क्रेन और बंदरगाह उपकरण के लिए। बूम को ±1° के भीतर बनाए रखने और असंतुलन शटडाउन को कम करने के लिए वास्तविक समय में काउंटरवेट ब्लॉक को स्थानांतरित करता है। QAY220-क्लास 200-220 टी ऑल-टेरेन क्रेन के लिए निर्मित।

ऊब पैदा करनाΦ200 मिमी· छड़Φ100 मिमी· आघात180 मिमी· कार्य का दबाव25/40 एमपीए· वज़न124 किग्रा· ड्राइंग नंबर।QAY220.12/13A-00· 35CrMo-श्रेणी मिश्र धातु इस्पात · ISO 9001 फ़ैक्टरी · MOQ 1 पीसी · कस्टम स्ट्रोक उपलब्ध · 24 घंटे के भीतर कोटेशन।

बोर Φ200 · रॉड Φ100 · 25/40 एमपीए · ओईएम फैक्टरी

क्रेन काउंटरवेट हाइड्रोलिक सिलेंडर के लिएमोबाइल क्रेन और पोर्ट उपकरण - कस्टम स्ट्रोक, 24 घंटे का कोटेशन

रेडाफॉन क्रेन काउंटरवेट हाइड्रोलिक सिलेंडर का निर्माण करता है जो भार बढ़ने पर आपके बूम को संतुलित रखता है। क्रोम-प्लेटेड या एंटी-जंग सतह उपचार के साथ उच्च शक्ति मिश्र धातु इस्पात से निर्मित, यह स्थिर बल आउटपुट, ±1° बूम स्वे नियंत्रण और समकक्ष भार पर पारंपरिक सिलेंडरों की तुलना में 15% से अधिक ऊर्जा बचत प्रदान करता है। निंगबो, चीन से फैक्टरी प्रत्यक्ष आपूर्ति - आईएसओ 9001 प्रक्रिया नियंत्रण, MOQ 1 टुकड़ा, कस्टम स्ट्रोक और माउंटिंग इंटरफ़ेस उपलब्ध है।

ऊबा हुआ)
Φ200 मिमी
रॉड (डी)
Φ100 मिमी
स्ट्रोक (एस)
180 मिमी
दूरी स्थापित करें
530 मिमी
कार्य का दबाव
25/40 एमपीए
वज़न
124 किग्रा
ड्राइंग नंबर।
QAY220.12/13A-00
MOQ
1 टुकड़ा

एक क्रेन काउंटरवेट हाइड्रोलिक सिलेंडर आपके क्रेन पर क्या करता है

काउंटरवेट हाइड्रोलिक सिलेंडर मोबाइल क्रेन के काउंटरवेट सिस्टम का मुख्य एक्चुएटर है। जब बूम फैलता है, तो क्रेन के गुरुत्वाकर्षण के केंद्र को सुरक्षित लिफाफे के अंदर रखने के लिए सिलेंडर वास्तविक समय में काउंटरवेट ब्लॉक को स्थानांतरित करता है। इसके बिना, क्रेन एक निश्चित काउंटरवेट पर निर्भर करती है - जिसका अर्थ है कि या तो लिफ्ट क्षमता कम हो गई है या चेसिस आवश्यकता से अधिक भारी होनी चाहिए।

रेडाफॉन का काउंटरवेट सिलेंडर सेंसर या ऑपरेटर सिग्नल को सटीक काउंटरवेट पोजिशनिंग में अनुवाद करने के लिए क्रेन के हाइड्रोलिक नियंत्रण प्रणाली के साथ काम करता है। इसका परिणाम यह होता है कि उछाल की गति धीमी हो जाती है, हवा वाले दिनों में उठाने पर कम गति होती है, और असंतुलन अलार्म से कम अप्रत्याशित शटडाउन होता है। खरीदारों की सोर्सिंग के लिएऔद्योगिक हाइड्रोलिक सिलेंडर, यह वह घटक है जो चक्र समय और सुरक्षा मार्जिन को सबसे सीधे प्रभावित करता है।

यदि आपकी क्रेन एक अलग काउंटरवेट फ़ंक्शन का उपयोग करती है - उदाहरण के लिए एक लफिंग जिब सिस्टम - तो तुलना करेंक्रेन लफ़िंग हाइड्रोलिक सिलेंडरया पूरा ब्राउज़ करेंमोबाइल क्रेन हाइड्रोलिक सिलेंडर रेंजचयन करने से पहले.

क्रेन काउंटरवेट हाइड्रोलिक सिलेंडर विशिष्टताएँ

नीचे दिया गया मानक मॉडल अधिकांश 200-220 टन मोबाइल क्रेन काउंटरवेट सिस्टम को कवर करता है। कस्टम बोर, स्ट्रोक और माउंटिंग दूरी उपलब्ध है - अपनी ड्राइंग भेजें और हम 24 घंटों के भीतर एक आकार की अनुशंसा लौटा देंगे।

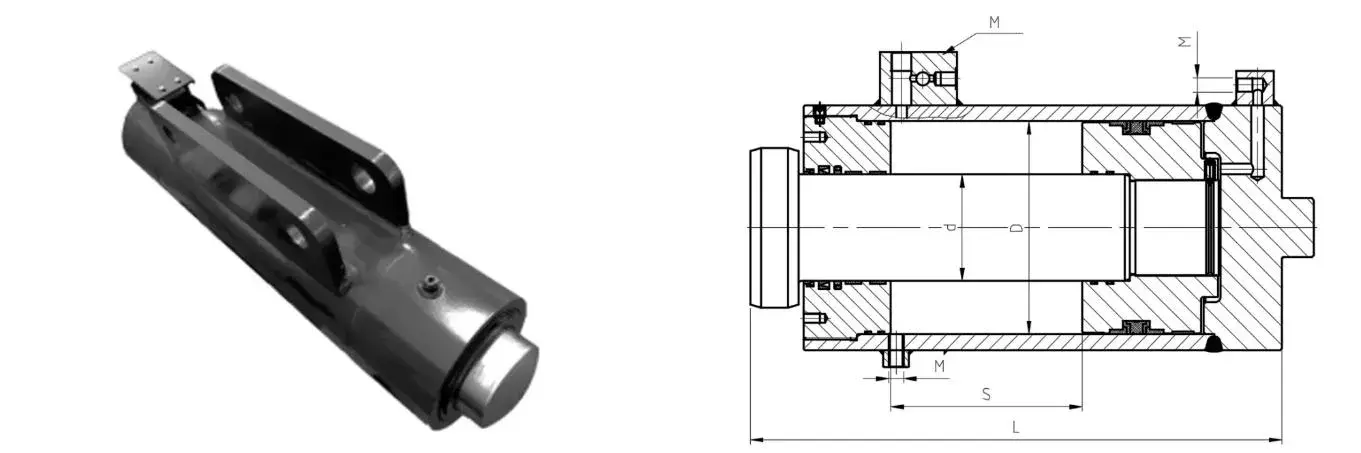

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

क्रेन काउंटरवेट हाइड्रोलिक सिलेंडर आयाम ड्राइंग - QAY220.12/13A-00

मानक क्रेन काउंटरवेट हाइड्रोलिक सिलेंडर - तकनीकी डेटा
सिलेंडर का नाम ड्राइंग नंबर। ऊबा हुआ रॉड डी स्ट्रोक एस दूरी एल स्थापित करें कार्य का दबाव इंटरफ़ेस एम वज़न
काउंटरवेट हाइड्रोलिक सिलेंडर QAY220.12/13A-00 Φ200 मिमी Φ100 मिमी 180 मिमी 530 मिमी 25 एमपीए / 40 एमपीए 3-जी1/4 · एम20×1.5 · 2-एम14×1.5 124 किग्रा
बोर Φ200 मिमी रॉड Φ100 मिमी स्ट्रोक 180 मिमी 25/40 एमपीए 124 किग्रा QAY220.12/13A-00

क्या वह आकार नहीं है जिसकी आपको आवश्यकता है? हम अन्य क्रेन टन भार वर्गों के लिए कस्टम काउंटरवेट सिलेंडर भी बनाते हैं। बोर, स्ट्रोक, दबाव और माउंटिंग इंटरफ़ेस भेजें - या बस अपना ड्राइंग नंबर अग्रेषित करें - और हमारे इंजीनियर मिलान की पुष्टि करेंगे।

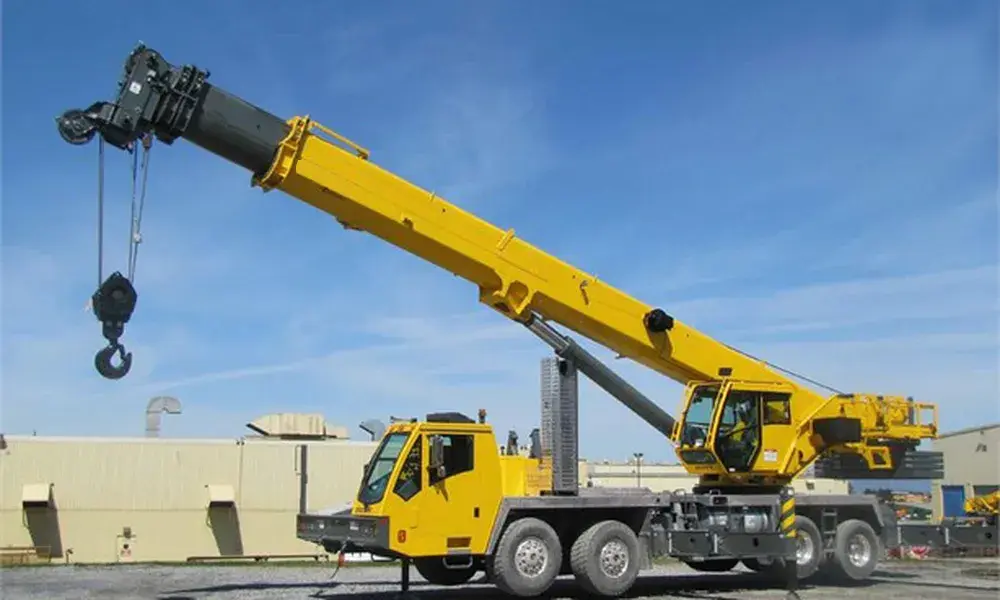

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

प्रोक्योरमेंट इंजीनियर रेडाफॉन काउंटरवेट सिलेंडर क्यों चुनते हैं?

बार-बार ऑर्डर देने के तीन व्यावसायिक कारण हैं:लंबे समय तक सेवा अंतराल, कम रखरखाव श्रम और पूरे स्ट्रोक में स्थिर बल उत्पादन.

01

उच्च शक्ति मिश्र धातु इस्पात बॉडी

निरंतर ड्यूटी के तहत विरूपण के बिना उच्च दबाव और भारी भार का प्रतिरोध करता है। सतह क्रोम प्लेटिंग या जंग रोधी कोटिंग आर्द्र, नमक-स्प्रे और धूल भरी साइट स्थितियों को संभालती है।

02

सटीक स्थिति निर्धारण

सुचारू टेलीस्कोपिंग के लिए क्रेन के हाइड्रोलिक नियंत्रण प्रणाली के साथ काम करता है - उठाने के दौरान त्वरित काउंटरवेट रिपोजिशनिंग, और ठीक प्लेसमेंट के दौरान मिलीमीटर-स्तर संतुलन समायोजन।

03

मॉड्यूलर स्थापना

बड़े पैमाने पर संशोधन के बिना मौजूदा क्रेन माउंटिंग पॉइंट पर फिट बैठता है। सील और सर्विस पोर्ट मानक उपकरणों के साथ पहुंच योग्य हैं - अधिकांश सील प्रतिस्थापन साइट पर 30 मिनट के भीतर समाप्त हो जाते हैं।

04

कुशल ऊर्जा

बल आउटपुट वास्तविक समय में कार्य स्थितियों के अनुसार समायोजित हो जाता है। समतुल्य शक्ति वाले पारंपरिक सिलेंडरों की तुलना में, ऊर्जा की खपत 15% से अधिक कम हो जाती है।

अनुप्रयोग: जहां खरीदार इन सिलेंडरों को स्थापित करते हैं

काउंटरवेट हाइड्रोलिक सिलेंडर को वहां निर्दिष्ट किया जाता है जहां लोड या बूम स्थिति में बदलाव के दौरान क्रेन को संतुलित रहना चाहिए। विशिष्ट स्थापनाओं में शामिल हैं:

पोर्ट कंटेनर क्रेन जहाज-से-तट क्रेनें टावर क्रेन ऑल-टेरेन मोबाइल क्रेन क्रॉलर क्रेन पवन टरबाइन स्थापना क्रेनें भारी उपकरण हेराफेरी इस्पात संरचना निर्माण पूर्वनिर्मित बिल्डिंग लिफ्टिंग शिपयार्ड गैन्ट्री क्रेन

संबंधित क्रेन फ़ंक्शन की आवश्यकता है? पूरी समीक्षा करेंमोबाइल क्रेन हाइड्रोलिक सिलेंडर श्रृंखलायाटेलीस्कोपिक हाइड्रोलिक सिलेंडर रेंजबूम एक्सटेंशन अनुप्रयोगों के लिए.

कस्टम काउंटरवेट सिलेंडर - ओईएम, निजी लेबल और ड्राइंग-आधारित उत्पादन

Raydafon एक OEM हाइड्रोलिक सिलेंडर निर्माता है, कोई ट्रेडिंग कंपनी नहीं। अनुकूलन चीन के निंगबो में हमारी अपनी ISO 9001 सुविधा के अंदर होता है - वही लाइन जो हमारे मानक सिलेंडर बनाती है।

A

बोर और रॉड का आकार

Φ40 मिमी से Φ400 मिमी बोर तक। कस्टम व्यास और सतह खुरदरापन के साथ हार्ड क्रोम प्लेटेड रॉड।

B

स्ट्रोक और माउंटिंग

आवश्यकतानुसार कस्टम स्ट्रोक लंबाई, स्थापना दूरी, पिन बोर, फ्लैंज या ट्रूनियन माउंटिंग।

C

दबाव और सील

कार्य दबाव 40 एमपीए और उससे अधिक तक। सील ब्रांड आपके ऑपरेटिंग तापमान और तरल पदार्थ से मेल खाते हैं।

D

कोटिंग एवं अंकन

क्रोम चढ़ाना, जंग रोधी कोटिंग या पेंटिंग। निजी-लेबल नेमप्लेट और अंकन उपलब्ध।

अपने कामकाजी दबाव, प्रवाह और माउंटिंग इंटरफ़ेस के साथ एक पीडीएफ, डीडब्ल्यूजी, डीएक्सएफ या एसटीईपी ड्राइंग भेजें। हमारे इंजीनियर 24 घंटों के भीतर एक आकार की अनुशंसा और फ़ैक्टरी कीमत लौटा देते हैं।

गुणवत्ता नियंत्रण, प्रमाणन और 12 महीने की वारंटी

प्रत्येक काउंटरवेट सिलेंडर शिपमेंट से पहले एक दस्तावेजी निरीक्षण मार्ग से गुजरता है - विदेशी खरीदार विक्रेता की मंजूरी और आने वाले निरीक्षण के लिए सबूत के निशान पर भरोसा करते हैं।

  • आईएसओ 9001 प्रमाणित विनिर्माण प्रक्रिया
  • आने वाले इस्पात सत्यापन और ताप-उपचार रिकॉर्ड
  • बोर ऑनिंग, रॉड क्रोम मोटाई और सतह खुरदरापन रिपोर्ट
  • पैकिंग से पहले 1.5× रेटेड कामकाजी दबाव पर दबाव परीक्षण
  • सील फिट, स्ट्रोक और माउंटिंग आयाम निरीक्षण
  • विनिर्माण दोषों के विरुद्ध 12 महीने की सीमित वारंटी

ऑर्डर कैसे करें: MOQ, लीड टाइम, पैकिंग और शिपिंग

MOQ

1 टुकड़ा

मानक आकार 1 पीस से भेजा जाता है। ओईएम परियोजनाओं के लिए 20 टुकड़ों से वॉल्यूम मूल्य निर्धारण।

नेतृत्व करना

15 – 30 दिन

पुष्टिकरण और जमा करने के बाद। कस्टम डिज़ाइन 45 दिनों तक बढ़ सकते हैं।

सामान बाँधना

लकड़ी का केस

वीसीआई जंग रोधी फिल्म, डेसिकैंट, बड़े बोरों के लिए कस्टम पैलेट। निर्यात-मानक पैकेजिंग।

जहाज

समुद्र / वायु / एक्सप्रेस

EXW, एफओबी, सीआईएफ और डीडीपी शर्तें। पूर्ण निर्यात दस्तावेज़: सीआई, पीएल, सीओ, फॉर्म ए/ई, सामग्री प्रमाणपत्र।

क्रेन काउंटरवेट हाइड्रोलिक सिलेंडर - क्रेता अक्सर पूछे जाने वाले प्रश्न

क्रेन काउंटरवेट हाइड्रोलिक सिलेंडर का कार्य क्या है?

यह क्रेन के गुरुत्वाकर्षण के केंद्र को सुरक्षित लिफाफे के अंदर रखने के लिए वास्तविक समय में काउंटरवेट ब्लॉक को स्थानांतरित करता है क्योंकि बूम फैलता है या लोड चलता है। यह एक हल्के चेसिस को समान भार उठाने की अनुमति देता है, बूम स्विंग को कम करता है और असंतुलन अलार्म के कारण होने वाले शटडाउन को समाप्त करता है।

आपके क्रेन काउंटरवेट सिलेंडर का मानक विनिर्देश क्या है?

बोर Φ200 मिमी, रॉड Φ100 मिमी, स्ट्रोक 180 मिमी, स्थापना दूरी 530 मिमी, काम करने का दबाव 25 एमपीए और 40 एमपीए, इंटरफ़ेस 3-जी1/4 · एम20×1.5 · 2-एम14×1.5, वजन 124 किलोग्राम। ड्राइंग संख्या QAY220.12/13A-00.

क्या आप बोर, स्ट्रोक और माउंटिंग इंटरफ़ेस को अनुकूलित कर सकते हैं?

हाँ। हम Φ40 मिमी से Φ400 मिमी तक के बोर, कस्टम स्ट्रोक और इंस्टॉलेशन दूरी, पिन बोर या फ्लैंज माउंटिंग और किसी भी आवश्यक इंटरफ़ेस थ्रेड के साथ कस्टम काउंटरवेट सिलेंडर बनाते हैं। एक पीडीएफ, डीडब्ल्यूजी, डीएक्सएफ या एसटीईपी ड्राइंग भेजें और हम 24 घंटों के भीतर उद्धरण देंगे।

अधिकतम कार्य दबाव कितना है?

मानक मॉडल को 25 एमपीए निरंतर और 40 एमपीए शिखर पर रेट किया गया है। मिलान सील चयन और रॉड क्रोम मोटाई के साथ अनुरोध पर उच्च दबाव रेटिंग उपलब्ध हैं।

MOQ, लीड टाइम और वारंटी क्या है?

मानक आकार के लिए MOQ 1 टुकड़ा। ड्राइंग की पुष्टि और जमा के बाद लीड समय 15-30 दिन। विनिर्माण दोषों के विरुद्ध 12 महीने की सीमित वारंटी। प्रत्येक शिपमेंट के साथ पूर्ण निर्यात दस्तावेज़ प्रदान किए जाते हैं।

कौन से क्रेन मॉडल इस काउंटरवेट सिलेंडर का उपयोग करते हैं?

इसे QAY220 श्रेणी के मोबाइल क्रेन और समकक्ष 200-220 टी ऑल-टेरेन क्रेन के लिए डिज़ाइन किया गया है। हम अन्य टन भार वर्गों के लिए काउंटरवेट सिलेंडरों की भी आपूर्ति करते हैं - संगतता जांच के लिए अपना क्रेन मॉडल और ड्राइंग नंबर भेजें।

मैं मौजूदा क्रेन पर काउंटरवेट सिलेंडर कैसे स्थापित करूं?

सिलेंडर एक मॉड्यूलर माउंटिंग डिज़ाइन का उपयोग करता है जो बिना किसी बड़े संशोधन के मौजूदा क्रेन माउंटिंग बिंदुओं पर फिट बैठता है। ऑर्डर देने से पहले माउंटिंग पिन व्यास, इंस्टॉलेशन दूरी और हाइड्रोलिक इंटरफ़ेस की पुष्टि करें। विस्तृत स्थापना चित्र शिपमेंट के साथ प्रदान किए जाते हैं। हमारे इंजीनियर डिलीवरी से पहले आपके इंस्टॉलेशन प्लान की समीक्षा भी कर सकते हैं।

क्या मैं थोक ऑर्डर देने से पहले एक नमूना ऑर्डर कर सकता हूँ?

हाँ। मानक आकारों के लिए नमूना आदेश स्वीकार किए जाते हैं। नमूना लागत और मालभाड़ा अलग-अलग उद्धृत किया गया है और इसे पहले थोक ऑर्डर के विरुद्ध जमा किया जा सकता है।

क्रेन काउंटरवेट सिलेंडर कोटेशन का अनुरोध करें

अपना क्रेन मॉडल, ड्राइंग नंबर या कामकाजी दबाव भेजें। हमारे इंजीनियर 24 घंटों के भीतर एक आकार की अनुशंसा और फ़ैक्टरी कीमत के साथ जवाब देते हैं।
