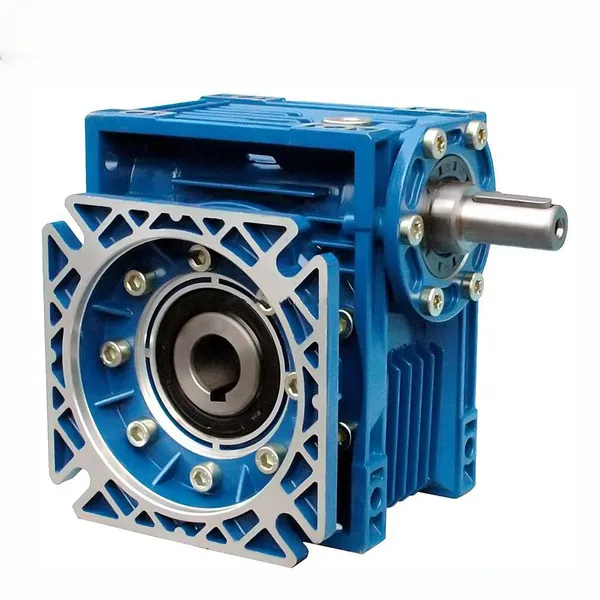

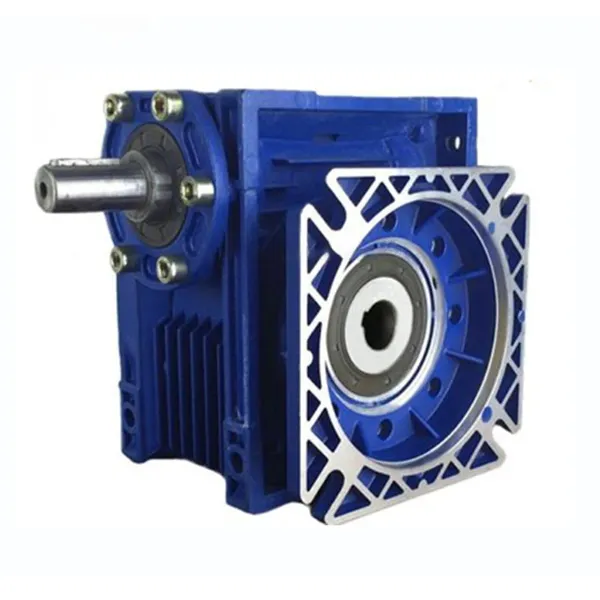

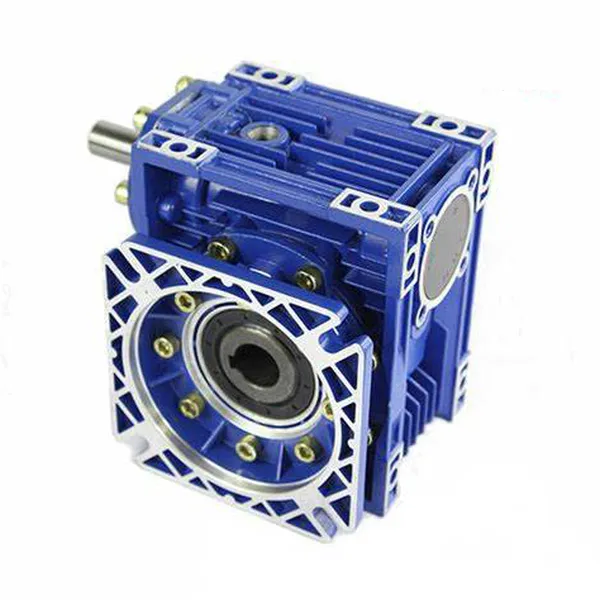

ईपी-एनआरवी-एफ सिंगल सॉलिड शाफ्ट इनपुट वर्म गियरबॉक्स

उत्पाद विशिष्टता:

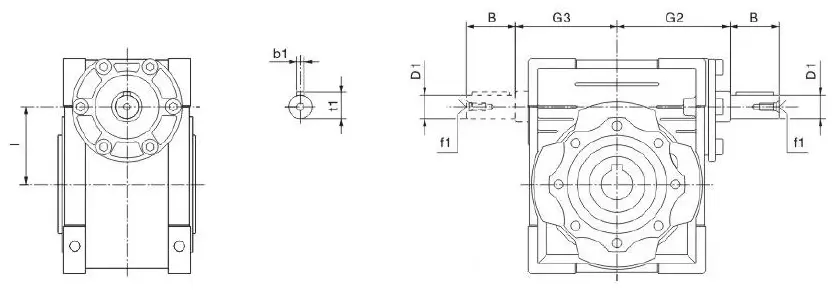

उत्पाद आयाम:

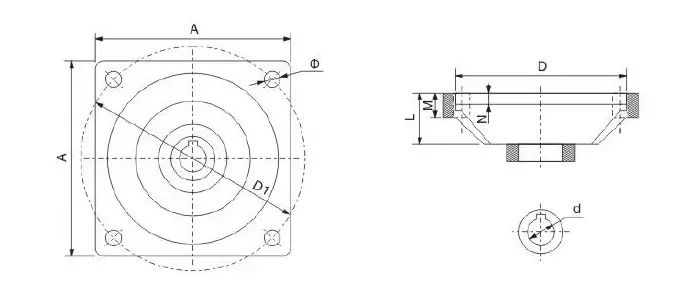

उत्पाद वर्गाकार निकला हुआ किनारा आयाम:

उत्पाद की विशेषताएँ

कॉम्पैक्ट लेआउट, छोटी जगह के लिए उपयुक्त: ईपी-एनआरवी-एफ सिंगल सॉलिड शाफ्ट इनपुट वर्म गियरबॉक्स सिंगल सॉलिड शाफ्ट इनपुट डिज़ाइन को अपनाता है, और संरचना पारंपरिक रेड्यूसर के अनावश्यक घटकों को छोड़ देती है, और समग्र मात्रा बहुत कम हो जाती है, जो मशीन टूल्स, कन्वेयर लाइनों और अन्य अंतरिक्ष-बाधित दृश्यों में स्थापना के लिए विशेष रूप से उपयुक्त है। वर्म और वर्म व्हील के बीच मेशिंग कोण को बार-बार अनुकूलित किया गया है, और ट्रांसमिशन दक्षता सामान्य मॉडल की तुलना में लगभग 12% अधिक है। साथ ही, ऑपरेटिंग शोर को 65 डेसिबल से कम कर दिया जाता है, और यह लंबे समय तक चलने पर भी कार्यशाला के वातावरण में हस्तक्षेप नहीं करेगा। कच्चा लोहा खोल जंग प्रतिरोधी है, और सतह कोटिंग एसिड और क्षार पर्यावरण जंग का विरोध कर सकती है, और यह अभी भी आर्द्र या धूल भरी कारखानों में स्थिर रूप से काम कर सकती है।

व्यापक टॉर्क कवरेज और व्यापक अनुकूलनशीलता: रेड्यूसर 7.5:1 से 100:1 तक कटौती अनुपात विकल्प प्रदान करता है, और आउटपुट टॉर्क रेंज 10Nm से 1800Nm तक कवर करती है, जो लचीले ढंग से विभिन्न उपकरणों की बिजली आवश्यकताओं से मेल खा सकती है। उदाहरण के लिए, स्वचालित पैकेजिंग उपकरण में, कम कटौती अनुपात मॉडल उच्च गति सीलिंग तंत्र चला सकते हैं; जबकि खनन क्रशर में, उच्च कटौती अनुपात मॉडल निरंतर और स्थिर हेवी-ड्यूटी टॉर्क प्रदान कर सकते हैं। गियर कार्बराइजिंग और शमन प्रक्रिया को अपनाता है, और दांत की सतह की कठोरता HRC58-62 तक पहुंच जाती है। बार-बार स्टार्ट-स्टॉप या इम्पैक्ट लोड की स्थिति में भी, यह ट्रांसमिशन सटीकता बनाए रख सकता है और गियर पहनने के कारण होने वाले डाउनटाइम और रखरखाव को कम कर सकता है।

कड़ी सुरक्षा और कम रखरखाव लागत: IP55 सुरक्षा स्तर के साथ शेल डिज़ाइन EP-NRV-F रिड्यूसर को धूल और पानी की धुंध जैसी कठोर कामकाजी परिस्थितियों में विश्वसनीय रूप से संचालित करने की अनुमति देता है। सीलिंग रिंग उच्च तापमान प्रतिरोधी फ्लोरोरबर से बनी होती है, जो लंबे समय तक 80℃ उच्च तापमान वाले वातावरण के संपर्क में रहने पर भी पुरानी नहीं होगी और दरार नहीं पड़ेगी। आंतरिक स्नेहन प्रणाली यह सुनिश्चित करती है कि तेल स्तर अवलोकन खिड़की और स्वचालित तेल भरने वाले उपकरण के माध्यम से चिकनाई वाला तेल हमेशा सबसे अच्छी स्थिति में हो। उपयोगकर्ता को हर 6 महीने में केवल एक बार तेल की गुणवत्ता की जांच करनी होगी। पारंपरिक रिड्यूसर की रखरखाव आवृत्ति की तुलना में, जिन्हें साल में 2-3 बार चिकनाई वाले तेल को बदलने की आवश्यकता होती है, यह उत्पाद रखरखाव लागत का लगभग 40% बचा सकता है।

लचीला अनुकूलन और उत्कृष्ट लागत-प्रभावशीलता: रेडाफॉन ग्राहकों की विभिन्न आवश्यकताओं के अनुसार ईपी-एनआरवी-एफ रिड्यूसर के लिए अनुकूलित सेवाएं प्रदान करता है, जैसे आउटपुट शाफ्ट व्यास को समायोजित करना, निकला हुआ किनारा इंटरफेस जोड़ना या विद्युत चुम्बकीय ब्रेक को एकीकृत करना। खाद्य प्रसंस्करण संयंत्र के मामले में, ग्राहक को एक रिड्यूसर को आयातित सर्वो मोटर से सीधे कनेक्ट करने की आवश्यकता होती है। अतिरिक्त एडेप्टर की खरीद लागत से बचते हुए, रेडाफॉन ने इनपुट शाफ्ट आकार और कीवे डिज़ाइन को अनुकूलित करके निर्बाध कनेक्शन हासिल किया। समान आयातित ब्रांड उत्पादों की तुलना में, ईपी-एनआरवी-एफ की कीमत लगभग 30% कम है, और डिलीवरी चक्र को 15 दिनों तक छोटा कर दिया गया है, जिससे यह छोटे और मध्यम आकार के उद्यमों के लिए अपने उपकरणों को अपग्रेड करने की पहली पसंद बन गया है।

उत्पाद सिद्धांत

ईपी-एनआरवी-एफ रिड्यूसर के पीछे मुख्य विचार बिजली बदलने के लिए वर्म और वर्म व्हील के हेलिकल मेशिंग का उपयोग करना है। मोटर एकल ठोस शाफ्ट को घुमाती है, जो बदले में वर्म व्हील को घुमाती है। कृमि चक्र कृमि पर पेचदार दांत की सतह के कारण घूमता है। हेलिक्स कोण और दांतों की संख्या के अनुपात को बदलकर हाई-स्पीड इनपुट को कम-स्पीड, हाई-टॉर्क आउटपुट में बदल दिया जाता है। उदाहरण के लिए, सामग्री ले जाते समय मोटर की गति 3000 आरपीएम तक हो सकती है। लेकिन रेड्यूसर से गुजरने के बाद, आउटपुट गति को 30 आरपीएम तक कम किया जा सकता है, और टॉर्क को मूल से 100 गुना तक बढ़ाया जा सकता है, जिससे भारी लोड वाले रोलर या चेन को स्थानांतरित करना आसान हो जाता है। चीजें भेजने के इस तरीके में सेल्फ-लॉकिंग फीचर होता है। लोड जड़ता के कारण उपकरण बंद होने पर भी वर्म व्हील दूसरी दिशा में नहीं घूमेगा, जिससे सुरक्षा प्रदर्शन उच्च रहता है।

कृमि में एक पेचदार दांत की संरचना होती है, और जिस तरह से दांत की सतह और कृमि पहिया एक दूसरे को छूते हैं वह "एकल-बिंदु घर्षण" से "बहु-बिंदु रोलिंग" में बदल गया है। संपर्क क्षेत्र बढ़ने के बाद, यूनिट का दबाव लगभग 30% कम हो जाता है, जिससे गियर घिसाव और हीटिंग की समस्या काफी हद तक कम हो जाती है। मशीनरी प्लांट में किए गए परीक्षणों से पता चलता है कि 8 घंटे के निरंतर उपयोग के बाद, हेलिकल गियर रिड्यूसर की सतह का तापमान सीधे दांत वाले मॉडल की तुलना में 15 डिग्री सेल्सियस कम है, और शोर का स्तर 10 डेसिबल कम है। यह डिज़ाइन विशेष रूप से उन स्थितियों के लिए अच्छा है जहां शांति बहुत महत्वपूर्ण है, जैसे खाद्य पैकेजिंग लाइनें या चिकित्सा उपकरण। यह न केवल शोर को श्रमिकों के रास्ते में आने से रोक सकता है, बल्कि यह गियर को लंबे समय तक चलने वाला भी बना सकता है।

रेड्यूसर तेल पूल स्नेहन और स्प्लैश स्नेहन दोनों का उपयोग करता है। जब कीड़ा मुड़ता है, तो तेल को जाल क्षेत्र में फेंक दिया जाता है, जहां यह एक गतिशील तेल फिल्म बनाता है जो धातु को एक दूसरे को सीधे छूने से रोकता है। खोल में वेंटिलेशन के लिए पंख और स्लॉट होते हैं जो इसे गर्मी कम करने में मदद करते हैं। चिकनाई वाले तेल को प्रवाहित करके आंतरिक तापमान को 60°C से नीचे रखा जा सकता है। उदाहरण के लिए, खनन मशीनों को प्रतिदिन 24 घंटे बिना रुके काम करना चाहिए। उच्च तापमान के कारण, नियमित रेड्यूसर चिकनाई वाले तेल को कार्बन में बदल सकते हैं। ईपी-एनआरवी-एफ गर्मी अपव्यय डिजाइन का उपयोग करके इस प्रकार की समस्याओं से बच सकता है जो गियरबॉक्स दक्षता को 95% से अधिक पर स्थिर रखता है।

ईपी-एनआरवी-एफ रिड्यूसर को मॉड्यूलर तरीके से अनुकूलित किया जा सकता है। उपयोगकर्ता कटौती अनुपात, आउटपुट शाफ्ट का आकार (ठोस या खोखला), या इसे स्थापित करने का तरीका (पैर स्थापना या निकला हुआ किनारा स्थापना) चुन सकते हैं जो उनके लिए सबसे अच्छा काम करता है। जब एक कपड़ा फैक्ट्री को नई मशीनें मिलती थीं, तो उसे रेड्यूसर को सीधे आयातित सर्वो मोटर से जोड़ना पड़ता था, लेकिन मोटर आउटपुट शाफ्ट का आकार मानक मॉडल से मेल नहीं खाता था। रेडाफॉन इनपुट शाफ्ट के व्यास और कीवे की स्थिति को बदलकर केवल तीन दिनों में कस्टम उत्पादन करने में सक्षम था। इससे उन्हें पूरे गियरबॉक्स सिस्टम को बदलने की लागत से बचत हुई। यह लचीलापन पुरानी मशीनों को बदलने या नई उत्पादन लाइनें बनाने के लिए इसे उपयुक्त बनाता है।

ग्राहक प्रशंसापत्र

मैं यूके से डेविड पार्कर हूं। मैं लगभग दो वर्षों से बर्मिंघम में अपनी मशीनिंग दुकान में आपके वर्म गियरबॉक्स का उपयोग कर रहा हूं। यह बेहतर से बेहतर होता जा रहा है. जब मैंने उपकरण बदला, तो मैं बस इसे आज़मा रहा था। मुझे उम्मीद नहीं थी कि यह उच्च ताप उत्पादन और धातु गियरबॉक्स के कठोर शोर की पुरानी समस्या को पूरी तरह से हल कर देगा। आपके बॉक्स की ताप अपव्यय पसलियाँ बहुत उचित हैं। 12 घंटे के निरंतर संचालन के बाद शेल केवल थोड़ा गर्म होता है। गियर मेशिंग का शोर मूल उपकरण की तुलना में कम से कम 15 डेसिबल कम है। आख़िरकार श्रमिकों को काम करते समय इयरप्लग पहनने की ज़रूरत नहीं है। अब यह गियरबॉक्स हमारे हेवी-ड्यूटी स्टैम्पिंग उपकरण को चलाता है। यहां तक ​​कि 400 किलोग्राम के सांचे को भी बिना किसी जाम के उठाया और उतारा जा सकता है। बिजली बंद होने पर सेल्फ-लॉकिंग फ़ंक्शन स्लाइडर को मजबूती से लॉक कर देता है। हमने कभी भी सुरक्षा की चिंता नहीं की. मुझे वास्तव में आपके उत्पाद और सेवाएँ पसंद हैं। उपकरण उन्नयन के अगले बैच के लिए Raydafon को प्राथमिकता दी जाएगी!

मैं सारा जॉनसन, एक कनाडाई ग्राहक हूं। मैं एक वर्ष से अधिक समय से मैनिटोबा में अपने फार्म पर आपके वर्म गियरबॉक्स का उपयोग कर रहा हूं। मुझे इस उत्पाद की प्रशंसा करनी होगी। पिछला गियरबॉक्स सर्दियों में खराब हो गया और कम तापमान में गियर फिसलते रहे। मुझे उम्मीद नहीं थी कि आपका गियरबॉक्स -20 डिग्री वातावरण में सुचारू रूप से चलेगा। पिछले साल पूरी सर्दी के दौरान प्लांटर जंजीर से नहीं गिरा। मौसम का प्रतिरोध सचमुच अद्भुत है। अब हमारे फार्म पर कई उपकरण रेडाफॉन गियरबॉक्स का उपयोग करते हैं, और गुणवत्ता ने हमें कभी निराश नहीं किया है। मैंने स्थानीय कृषि सहकारी समितियों से आपकी अनुशंसा की है और सभी ने कहा कि इनका उपयोग सुरक्षित है। मैं कामना करता हूं कि आपका व्यवसाय बेहतर से बेहतर होता जाए, और भविष्य में जरूरत पड़ने पर मैं आपसे दोबारा खरीदारी करूंगा!

मैं माइकल थॉम्पसन हूं, और मैं अमेरिका में एक छोटी कंपनी के लिए काम करता हूं जो स्वचालन उपकरण बनाती है। मैंने कुछ समय पहले ही रेडाफॉन से वर्म गियर रिड्यूसर का एक सेट खरीदा था, और मैं उनके काम करने के तरीके से बहुत खुश हूं! हमने हमेशा यूरोपीय ब्रांड रिड्यूसर का उपयोग किया है, लेकिन डिलीवरी का समय लंबा है, कीमत अधिक है, और बिक्री के बाद प्रतिक्रिया समय धीमा है। इस बार मैंने रायडफ़ोन के उत्पादों को आज़माया और पाया कि वे यूरोपीय ब्रांडों के समान ही अच्छे हैं, और वे शोर को नियंत्रित करने और गर्मी से छुटकारा पाने में भी बेहतर काम करते हैं। आपकी तकनीकी टीम चयन प्रक्रिया के दौरान हमारी कामकाजी परिस्थितियों के लिए सर्वोत्तम मॉडल का सुझाव देकर और हमारे लिए कस्टम इंस्टॉलेशन आयाम चित्र बनाकर विशेष रूप से सहायक थी। इससे हम काफी परेशानी से बच गये. हम भविष्य में निश्चित रूप से Raydafon के उत्पाद खरीदते रहेंगे और अपने दोस्तों को उनके बारे में बताते रहेंगे! मुझे आशा है कि आप अच्छा काम और सेवा जारी रख सकते हैं, और मैं आपके साथ लंबे समय तक काम करने के लिए उत्सुक हूं!
