टेलीस्कोपिक हाइड्रोलिक सिलेंडर मानक डिजाइनों से कैसे तुलना करते हैं?

भारी मशीनरी, मोबाइल उपकरण, या औद्योगिक अनुप्रयोगों के लिए रैखिक एक्चुएशन समाधान का चयन करते समय, विकल्प अक्सर दो अलग-अलग आर्किटेक्चर तक सीमित हो जाता है: मानक सिंगल स्टेज सिलेंडर और मल्टी स्टेज टेलीस्कोपिक हाइड्रोलिक सिलेंडर। मूलभूत अंतर स्ट्रोक और वापस ली गई लंबाई के अनुपात में निहित है। स्टैन्डर्डहायड्रॉलिक सिलेंडरएक ऐसा स्ट्रोक प्रदान करता है जो हमेशा उसकी वापस ली गई लंबाई से छोटा होता है। इसके विपरीत, एक टेलीस्कोपिक हाइड्रोलिक सिलेंडर अपनी बंद लंबाई से दो से पांच गुना अधिक स्ट्रोक प्राप्त कर सकता है। यह क्षमता स्थान की कमी वाले प्रतिष्ठानों में क्रांति ला देती है। डंप ट्रकों, कचरा कम्पेक्टरों, क्रेन आउटरिगर और कृषि उपकरणों के लिए, यह स्थान दक्षता सिर्फ एक सुविधा नहीं है; यह एक परिचालन आवश्यकता है.

रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड ने दोनों डिज़ाइनों को परिष्कृत करने में दो दशक बिताए हैं, और हमारे कारखाने के डेटा से पता चलता है कि टेलीस्कोपिक सिलेंडर समान या अधिक विस्तार बल प्रदान करते हुए बढ़ते पदचिह्न को 60 प्रतिशत तक कम कर देते हैं। फिर भी, निर्णय शायद ही कभी काला और सफेद होता है। मानक सिलेंडर सरल निर्माण और कम प्रारंभिक लागत प्रदान करते हैं, जबकि टेलीस्कोपिक सिलेंडर बेहतर स्ट्रोक घनत्व और जटिल स्टेजिंग गतिशीलता प्रदान करते हैं। यह समझने के लिए कि ये अंतर विश्वसनीयता, रखरखाव और स्वामित्व की कुल लागत को कैसे प्रभावित करते हैं, इंजीनियरिंग मापदंडों, सील प्रौद्योगिकियों और वास्तविक विश्व शुल्क चक्रों में गहराई से गोता लगाने की आवश्यकता है। यह आलेख आंतरिक बाईपास सिस्टम से लेकर विलक्षण भार के तहत कॉलम की ताकत तक हर महत्वपूर्ण तुलना बिंदु का विश्लेषण करेगा, जो आपको डेटा संचालित चयन करने के लिए सशक्त करेगा।

विषयसूची

• 1. वे महत्वपूर्ण पैरामीटर क्या हैं जो टेलीस्कोपिक और मानक हाइड्रोलिक सिलेंडरों को अलग करते हैं?
• 2. टेलीस्कोपिक डिज़ाइन कम बंद लंबाई से लंबा स्ट्रोक क्यों प्राप्त करता है?
• 3. सील सिस्टम और आंतरिक रिसाव दोनों डिज़ाइनों के बीच तुलना कैसे करते हैं?
• 4. कौन से कारक वास्तविक विश्व अनुप्रयोगों में स्थायित्व और कर्तव्य चक्र को प्रभावित करते हैं?
• 5. सारांश तुलना तालिका: टेलीस्कोपिक बनाम मानक हाइड्रोलिक सिलेंडर
• निष्कर्ष: अपने उपकरण के लिए सही सिलेंडर का चयन करना
• अक्सर पूछे जाने वाले प्रश्न (FAQ)

वे महत्वपूर्ण पैरामीटर क्या हैं जो टेलीस्कोपिक और मानक हाइड्रोलिक सिलेंडरों को अलग करते हैं?

इंजीनियरिंग विशिष्टताओं को समझना इन दो हाइड्रोलिक सिलेंडर परिवारों की तुलना करने में पहला कदम है। Raydafon Technology Group Co.,Limited में हमारी फैक्ट्री दोनों प्रकार का निर्माण करती है, और हम लगातार छह प्रमुख मापदंडों पर प्रदर्शन को मापते हैं। बोर चरणों, रॉड ताकत, ऑपरेटिंग दबाव, बढ़ते आयाम, विस्तार बल प्रोफ़ाइल और वापसी गति नियंत्रण के संदर्भ में टेलीस्कोपिक डिज़ाइन मानक कॉन्फ़िगरेशन से कैसे भिन्न होते हैं, इसका विस्तृत विवरण नीचे दिया गया है।

बोर विन्यास और स्टेज गणना

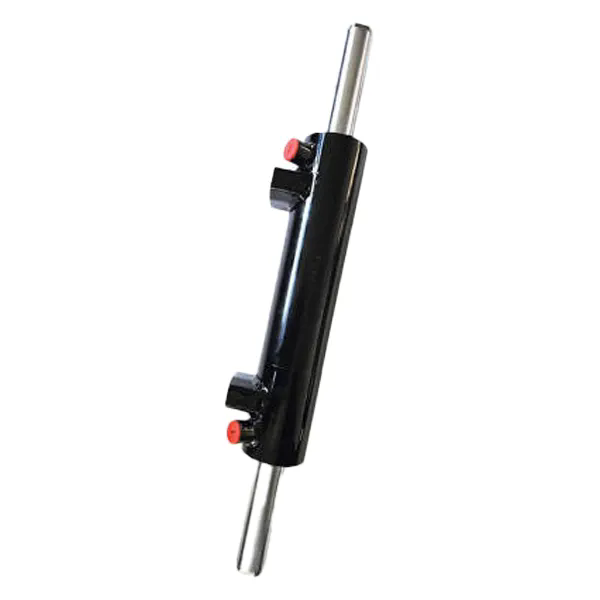

एक मानक हाइड्रोलिक सिलेंडर में एक बैरल के अंदर एक पिस्टन होता है। बोर व्यास स्थिर है, और रॉड व्यास एकल मान है। इसके विपरीत, एक टेलीस्कोपिक हाइड्रोलिक सिलेंडर में दो से छह नेस्टेड स्टील ट्यूब होते हैं जिन्हें चरण कहा जाता है। जब दबाव डाला जाता है, तो सबसे बड़ा व्यास चरण पहले फैलता है, उसके बाद दूसरा सबसे बड़ा, और इसी तरह। यह स्टेजिंग अनुक्रम सिलेंडर को बहुत छोटे पैकेज में ढहने की अनुमति देता है। हमारे उत्पादन रिकॉर्ड निम्नलिखित विशिष्ट चरण विन्यास दिखाते हैं:

• 2 स्टेज टेलीस्कोपिक: समान स्ट्रोक वाले मानक सिलेंडर की तुलना में बंद लंबाई 40 प्रतिशत कम हो जाती है।
• 3 स्टेज टेलीस्कोपिक: बंद लंबाई 55 प्रतिशत कम हो जाती है।
• 4 स्टेज टेलीस्कोपिक: बंद लंबाई 65 प्रतिशत कम हो जाती है।
• 5 स्टेज टेलीस्कोपिक: बंद लंबाई 70 प्रतिशत कम हो जाती है, भारी डंप ट्रकों में उपयोग किया जाता है।

उदाहरण के लिए, 2000 मिमी स्ट्रोक वाले एक मानक हाइड्रोलिक सिलेंडर को लगभग 2100 से 2200 मिमी की बंद लंबाई की आवश्यकता होती है। हमारे कारखाने का एक 4 स्टेज टेलीस्कोपिक सिलेंडर केवल 750 से 800 मिमी की बंद लंबाई के साथ समान 2000 मिमी स्ट्रोक प्राप्त करता है। यह कॉम्पैक्टनेस ही है कि मोबाइल उपकरण निर्माता टेलगेट लिफ्टों, होइस्ट और कन्वेयर सिस्टम के लिए टेलीस्कोपिक डिज़ाइन चुनते हैं।

रॉड और ट्यूब सामग्री ग्रेड

दोनों डिज़ाइनों में परिष्कृत सीमलेस स्टील ट्यूबों का उपयोग किया गया है। हालाँकि, टेलीस्कोपिक सिलेंडर उच्च परिशुद्धता की मांग करते हैं क्योंकि प्रत्येक चरण को बड़े चरण के अंदर स्लाइड करना चाहिए। हमारा कारखाना टेलीस्कोपिक सिलेंडरों के सबसे अंदरूनी चरण के लिए इंडक्शन कठोर क्रोम प्लेटेड छड़ों का उपयोग करता है, जबकि बाहरी चरणों में नाइट्रोकार्बराइजिंग उपचार प्राप्त होता है। मानक हाइड्रोलिक सिलेंडर आमतौर पर 20 माइक्रोन क्रोम प्लेटिंग के साथ एकल रॉड का उपयोग करते हैं। हमारे द्वारा नियोजित सामग्री ग्रेड में शामिल हैं:

• मानक सिलेंडर बैरल के लिए CK45
• टेलीस्कोपिक मध्यवर्ती चरणों के लिए E355
• उच्च दबाव दूरबीन अनुप्रयोगों के लिए 27MnCrB5

टेलीस्कोपिक चरणों के लिए उपज शक्ति न्यूनतम 500 एमपीए पर बनाए रखी जाती है, जबकि मानक सिलेंडर अक्सर 450 एमपीए पर काम करते हैं। टेलीस्कोपिक डिज़ाइन की उच्च आवश्यकता आंशिक विस्तार के दौरान झुकने वाले क्षणों का सामना करने की आवश्यकता से उत्पन्न होती है।

परिचालन दबाव और बल आउटपुट

मानक हाइड्रोलिक सिलेंडर 250 बार से 350 बार के निरंतर दबाव पर विश्वसनीय रूप से काम कर सकते हैं, जिसमें विस्फोट दबाव 600 बार से अधिक होता है। चरणों के बीच सील की जटिलता के कारण टेलीस्कोपिक हाइड्रोलिक सिलेंडर आमतौर पर 180 बार से 210 बार तक लगातार काम करते हैं। हालाँकि, क्योंकि टेलीस्कोपिक सिलेंडरों के पहले चरण में बड़े प्रभावी क्षेत्र होते हैं, वे उच्च प्रारंभिक विस्तार बल उत्पन्न कर सकते हैं। हमारा फ़ैक्टरी डेटा इंगित करता है:

• 210 बार पर मानक 100 मिमी बोर सिलेंडर: 16.5 टन पुश बल।
• टेलीस्कोपिक 3 चरण (पहला चरण 150 मिमी बोर) 210 बार पर: पहले चरण के विस्तार के दौरान 37 टन धक्का बल।
• छोटे चरणों का विस्तार होने पर बल कम हो जाता है, लेकिन अधिकांश डंपिंग और उठाने के कार्यों के लिए औसत बल पर्याप्त रहता है।

यह बल मंचन व्यवहार एक महत्वपूर्ण विभेदक है। संपूर्ण स्ट्रोक के दौरान निरंतर बल की आवश्यकता वाले अनुप्रयोगों को मानक डिज़ाइन का उपयोग करना चाहिए, जबकि उच्च प्रारंभिक ब्रेकआउट बल की आवश्यकता वाले लोगों को दूरबीन सिलेंडर से लाभ होता है।

बढ़ते आयाम और इंटरफ़ेस मानक

मानक हाइड्रोलिक सिलेंडरों के लिए माउंटिंग शैलियाँ ISO 6020 और ISO 6022 का पालन करती हैं। सामान्य माउंट में MF3 (रियर क्लीविस), MF4 (फ्रंट फ्लैंज), और MT4 (ट्रूनियन) शामिल हैं। टेलीस्कोपिक सिलेंडर अक्सर कस्टम पिवट माउंट का उपयोग करते हैं क्योंकि उनकी कॉम्पैक्ट बंद लंबाई कीनेमेटिक्स को बदल देती है। हमारा कारखाना ऑफर करता है:

• टेलीस्कोपिक डिज़ाइन के लिए क्रॉस ट्यूब माउंटिंग (MT2 प्रकार के रूप में मानकीकृत)
• चार बोल्ट छेद के साथ आयताकार निकला हुआ किनारा
• डंप ट्रेलर अनुप्रयोगों के लिए साइड लग माउंट

एक मानक हाइड्रोलिक सिलेंडर से टेलीस्कोपिक इकाई में रेट्रोफिटिंग करते समय, इंजीनियरों को धुरी बिंदुओं की पुनर्गणना करनी चाहिए क्योंकि वापस ली गई लंबाई काफी कम है। हमारी तकनीकी टीमरेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेडइस रूपांतरण को सरल बनाने के लिए 3डी माउंटिंग चित्र प्रदान करता है।

इस पैरामीटर तुलना को संक्षेप में प्रस्तुत करने के लिए: मानक सिलेंडर उच्च निरंतर दबाव और सरल माउंटिंग प्रदान करते हैं, जबकि टेलीस्कोपिक सिलेंडर कम ऑपरेटिंग दबाव पर बेजोड़ स्ट्रोक घनत्व और उच्च प्रारंभिक बल प्रदान करते हैं। निर्णय उपलब्ध बढ़ते स्थान और आवश्यक बल प्रोफ़ाइल पर आधारित होना चाहिए।

टेलीस्कोपिक डिज़ाइन कम बंद लंबाई से लंबा स्ट्रोक क्यों प्राप्त करता है?

टेलीस्कोपिक हाइड्रोलिक सिलेंडर के पीछे का सिद्धांत अनुक्रमिक क्षेत्र स्टेजिंग है। प्रत्येक चरण अगले छोटे चरण के लिए पिस्टन और सिलेंडर बैरल दोनों के रूप में कार्य करता है। जब दबावयुक्त तेल सिलेंडर में प्रवेश करता है, तो यह सबसे पहले सबसे बड़े प्रभावी क्षेत्र (प्रथम चरण एनलस) पर कार्य करता है। यह सबसे बड़े चरण को बाहर की ओर बढ़ने का कारण बनता है। एक बार जब पहला चरण अपने यांत्रिक पड़ाव पर पहुंच जाता है, तो दबाव बनता है और एक आंतरिक बंदरगाह को अगले चरण के लिए खोलता है, जो फिर फैलता है। यह तब तक जारी रहता है जब तक सभी चरण पूरी तरह विस्तारित नहीं हो जाते। हमारे कारखाने ने पांच अलग-अलग पोर्टिंग तरीकों को इंजीनियर किया है, लेकिन सबसे आम कोर फ्लो डिज़ाइन है जहां तेल पिस्टन रॉड में ड्रिल किए गए मार्ग से गुजरता है।

ज्यामितीय लाभ गणना

स्ट्रोक से संक्षिप्त लंबाई अनुपात, जिसे अक्सर विस्तार अनुपात कहा जाता है, दक्षता को परिभाषित करता है। एक मानक हाइड्रोलिक सिलेंडर के लिए, अनुपात हमेशा 1.0 से कम होता है क्योंकि पीछे खींची गई लंबाई में पिस्टन, रॉड और एंड कैप को समायोजित करना चाहिए। 3 स्टेज टेलीस्कोपिक सिलेंडर के लिए, अनुपात 2.5 से 3.0 तक पहुंच सकता है। 5 चरण वाले डिज़ाइन के लिए, 4.5 तक का अनुपात प्राप्त किया जा सकता है। हमारा कारखाना 600 मिमी की ढही हुई लंबाई और 2700 मिमी (स्ट्रोक 2100 मिमी) की विस्तारित लंबाई के साथ 5 चरण टेलीस्कोपिक हाइड्रोलिक सिलेंडर का उत्पादन करता है, जो 3.5 का अनुपात देता है। गणितीय संबंध है:

• बंद लंबाई = सभी चरण की लंबाई और अंतिम कैप का योग।
• स्ट्रोक = व्यक्तिगत चरण स्ट्रोक का योग।
• क्योंकि चरण एक-दूसरे के अंदर स्थित होते हैं, कुल स्ट्रोक चरणों की संख्या से बंद लंबाई से स्ट्रोक ओवरलैप के एक गुना से अधिक हो जाता है।

यह ज्यामितीय श्रेष्ठता सीधे उपकरण डिजाइन स्वतंत्रता में तब्दील हो जाती है। डंप ट्रकों में गुरुत्वाकर्षण का केंद्र निचला हो सकता है क्योंकि पीछे हटने पर सिलेंडर बाहर नहीं निकलता है। टारप सिस्टम को साइड रेल के अंदर छिपाया जा सकता है। हमारे ग्राहक रिपोर्ट करते हैं कि एक मानक हाइड्रोलिक सिलेंडर से टेलीस्कोपिक डिज़ाइन पर स्विच करने से उन्हें समान डंप कोण बनाए रखते हुए वाहन फ्रेम की लंबाई 20 प्रतिशत तक कम करने की अनुमति मिली।

अनुक्रमिक विस्तार गतिशीलता

एक मानक सिलेंडर के विपरीत जो किसी दिए गए प्रवाह दर के लिए स्थिर गति से चलता है, एक टेलीस्कोपिक सिलेंडर में परिवर्तनीय विस्तार गति होती है। सबसे बड़ा चरण अपने बड़े आयतन के कारण धीरे-धीरे फैलता है, फिर प्रत्येक अगला चरण तेजी से फैलता है। नियंत्रित प्रारंभिक गति की आवश्यकता वाले अनुप्रयोगों के लिए यह एक लाभ हो सकता है। हमारे कारखाने ने विस्तार समय मापा है:

• प्रथम चरण: कुल समय का 40 प्रतिशत
• दूसरा चरण: कुल समय का 30 प्रतिशत
• तीसरा चरण: कुल समय का 20 प्रतिशत
• चौथा चरण: कुल समय का 10 प्रतिशत

प्रत्यावर्तन इसके विपरीत है: सबसे छोटा चरण पहले पीछे हटता है। नियंत्रण वाल्व आकार निर्धारण में इस चरणबद्ध गति को ध्यान में रखा जाना चाहिए। हमारी हाइड्रोलिक सिलेंडर डिजाइन टीम हमेशा लोड के तहत अनियंत्रित पतन को रोकने के लिए दूरबीन अनुप्रयोगों के लिए पायलट संचालित चेक वाल्व का उपयोग करने की सिफारिश करती है।

वास्तविक मशीनों में जगह की बचत

एक अपशिष्ट कम्पेक्टर ट्रक पर विचार करें। इजेक्शन प्लेट को 3000 मिमी के स्ट्रोक की आवश्यकता होती है। एक मानक हाइड्रोलिक सिलेंडर को 3100 मिमी की बंद लंबाई की आवश्यकता होगी, जो कैब के माध्यम से विस्तारित होगी। हमारे कारखाने का एक 4 स्टेज टेलीस्कोपिक सिलेंडर 900 मिमी की बंद लंबाई के साथ समान 3000 मिमी स्ट्रोक प्राप्त करता है, जो पूरी तरह से शरीर के नीचे फिट होता है। इस जगह की बचत के कारण टेलीस्कोपिक हाइड्रोलिक सिलेंडर अपशिष्ट प्रबंधन, डंप ट्रेलर और क्रेन आउटरिगर बाजारों पर हावी हैं। हमारे कारखाने ने अकेले पिछले पांच वर्षों में ऐसे अनुप्रयोगों के लिए 15,000 से अधिक टेलीस्कोपिक इकाइयों की आपूर्ति की है।

निष्कर्षतः, लंबी स्ट्रोक क्षमता कई चरणों में नेस्टिंग से आती है। प्रत्येक चरण बंद लंबाई में न्यूनतम योगदान करते हुए स्ट्रोक की लंबाई जोड़ता है। व्यापार बंद अधिक जटिल सीलिंग और उच्च विनिर्माण परिशुद्धता है, जिसे हमारा कारखाना सीएनसी ऑनिंग और लेजर वेल्डेड एंड कैप के माध्यम से प्रबंधित करता है।

सील सिस्टम और आंतरिक रिसाव दोनों डिज़ाइनों के बीच तुलना कैसे करते हैं?

किसी भी हाइड्रोलिक सिलेंडर के लिए सील की अखंडता सबसे महत्वपूर्ण विश्वसनीयता कारक है। मानक हाइड्रोलिक सिलेंडर आमतौर पर एक साधारण सीलिंग व्यवस्था का उपयोग करते हैं: एक रॉड सील, एक बफर सील, एक वाइपर और एक पिस्टन सील। इसके विपरीत, एक टेलीस्कोपिक हाइड्रोलिक सिलेंडर को प्रत्येक चलती अवस्था के बीच कई गतिशील सील की आवश्यकता होती है। हमारा कारखाना पॉलीयुरेथेन यू कप और पीटीएफई गाइड रिंग के संयोजन का उपयोग करता है। सील इंटरफेस की बढ़ी हुई संख्या का मतलब है कि टेलीस्कोपिक डिज़ाइनों में आंतरिक रिसाव की अधिक संभावना होती है यदि उन्हें कड़ी सहनशीलता के साथ निर्मित नहीं किया जाता है।

सील गिनती तुलना

एक मानक डबल एक्टिंग हाइड्रोलिक सिलेंडर में 4 से 6 गतिशील सीलिंग बिंदु होते हैं। एक 3 स्टेज टेलीस्कोपिक सिलेंडर में 12 से 15 गतिशील सील होती हैं। प्रत्येक सील एक संभावित रिसाव पथ है। हालाँकि, आधुनिक सील सामग्री और सटीक मशीनिंग ने रिसाव दर को स्वीकार्य स्तर तक कम कर दिया है। हमारा कारखाना प्रत्येक टेलीस्कोपिक इकाई का परीक्षण करता है ताकि यह सुनिश्चित किया जा सके कि प्रति 1000 चक्रों में 1 बूंद से कम बाहरी रिसाव हो। एक मानक सिलेंडर के लिए आंतरिक रिसाव (क्रॉस पोर्ट लीकेज) आमतौर पर 210 बार पर 5 मिलीलीटर प्रति मिनट से कम होता है। टेलीस्कोपिक सिलेंडर के लिए, हम मल्टीपल स्टेज इंटरफेस के कारण प्रति मिनट 15 मिलीलीटर तक स्वीकार करते हैं।

सील सामग्री और प्रोफ़ाइल चयन

हमारा कारखाना दबाव और गति के आधार पर प्रत्येक चरण के लिए अलग-अलग सील प्रोफाइल का चयन करता है। मानक हाइड्रोलिक सिलेंडरों के लिए, हम आमतौर पर इसका उपयोग करते हैं:

• रॉड सील: पॉलीयुरेथेन यू कप बैक अप रिंग के साथ, 90 शोर ए
• पिस्टन सील: पीटीएफई कांस्य ओ रिंग एनर्जाइज़र से भरा हुआ
• वाइपर: धातु डालने के साथ HM21 पॉलीयुरेथेन

टेलीस्कोपिक हाइड्रोलिक सिलेंडरों के लिए, हम इसमें अपग्रेड करते हैं:

• चरण 1 सील: उच्च मापांक पॉलीयुरेथेन, 93 शोर ए
• स्टेज 2 सील: स्टेनलेस स्टील स्प्रिंग के साथ पीटीएफई कम्पोजिट
• चरण 3 और छोटा: कम घर्षण के लिए ग्लास से भरा पीटीएफई

यह चरणबद्ध सील चयन यह सुनिश्चित करता है कि सबसे छोटा चरण, जो सबसे तेज़ चलता है, अत्यधिक घर्षण गर्मी उत्पन्न नहीं करता है। हमारे फ़ील्ड डेटा से पता चलता है कि हमारे सील प्रोटोकॉल का उपयोग करने वाले टेलीस्कोपिक सिलेंडर सील प्रतिस्थापन से पहले 500,000 चक्र प्राप्त करते हैं, जबकि समान परिस्थितियों में एक मानक सिलेंडर के लिए 1,000,000 चक्र प्राप्त होते हैं।

संदूषण संवेदनशीलता

मानक हाइड्रोलिक सिलेंडर आईएसओ 18/15/13 द्रव सफाई को सहन कर सकते हैं। टेलीस्कोपिक सिलेंडरों को आईएसओ 16/13/10 की आवश्यकता होती है क्योंकि संदूषक चरणों के बीच फंस सकते हैं और फिसलने वाली सतहों को खरोंच सकते हैं। हमारा कारखाना सभी टेलीस्कोपिक अनुप्रयोगों पर 10 माइक्रोन पूर्ण प्रवाह रिटर्न फिल्टर स्थापित करता है। इसके अतिरिक्त, हम दबाव फँसने से रोकने के लिए स्टेज वेंट पोर्ट भी शामिल करते हैं। उचित निस्पंदन के बिना, एक टेलीस्कोपिक हाइड्रोलिक सिलेंडर एक मानक डिजाइन की तुलना में 3 गुना तेजी से विफल हो जाएगा। ओपन सेंटर हाइड्रोलिक सिस्टम वाले उपयोगकर्ताओं के लिए यह एक महत्वपूर्ण विचार है।

रिसाव और संदूषण का प्रबंधन करने के लिए, रेडाफ़ोन में हमारा कारखाना टेलीस्कोपिक सिलेंडरों के लिए एक वैकल्पिक पूर्ण लंबाई वाला बूट कवर प्रदान करता है। यह बूट धूल और मलबे को चरणों के बीच के अंतराल में प्रवेश करने से रोकता है। बूट लागत में 15 प्रतिशत जोड़ता है लेकिन खनन और निर्माण जैसे कठोर वातावरण में सील जीवन को दोगुना कर देता है। मानक सिलेंडरों के लिए, एक साधारण रॉड वाइपर आमतौर पर पर्याप्त होता है।

वास्तविक विश्व अनुप्रयोगों में स्थायित्व और कर्तव्य चक्र को कौन से कारक प्रभावित करते हैं?

स्थायित्व केवल डिज़ाइन प्रकार का कार्य नहीं है; यह अनुप्रयोग विशिष्ट भार, चक्र आवृत्ति और पर्यावरणीय स्थितियों पर निर्भर करता है। हालाँकि, हमारे कारखाने ने पाँच कारकों की पहचान की है जो मानक डिजाइनों की तुलना में टेलीस्कोपिक हाइड्रोलिक सिलेंडरों को असंगत रूप से प्रभावित करते हैं। इन्हें समझने से आपको सेवा जीवन और रखरखाव अंतराल का अनुमान लगाने में मदद मिलेगी।

साइड लोड प्रतिरोध

मानक हाइड्रोलिक सिलेंडरों में एक बड़े व्यास वाली रॉड और हेड ग्रंथि में एक लंबी असर वाली लंबाई होती है। यह उन्हें अक्षीय बल के 3 प्रतिशत तक पार्श्व भार के प्रति प्रतिरोधी बनाता है। टेलीस्कोपिक सिलेंडरों में कई छोटे व्यास की छड़ें (आंतरिक चरण) होती हैं, जिनमें से प्रत्येक की असर लंबाई कम होती है। साइड लोड सहनशीलता आमतौर पर अक्षीय बल के 1 प्रतिशत से कम होती है। यदि आपके एप्लिकेशन में गलत संरेखण या पार्श्व बल हैं, तो एक मानक डिज़ाइन बेहतर है। हमारा कारखाना हमेशा साइड लोड को खत्म करने के लिए टेलीस्कोपिक सिलेंडरों पर रॉड आई बियरिंग्स या गोलाकार बियरिंग्स का उपयोग करने की सलाह देता है। डंप ट्रक होइस्ट के लिए, साइड लोड न्यूनतम होता है क्योंकि सिलेंडर को दोनों सिरों पर पिन किया जाता है। खुदाई करने वाले अंगूठे के लिए, साइड लोड अधिक होता है, इसलिए एक मानक हाइड्रोलिक सिलेंडर को प्राथमिकता दी जाती है।

फुल स्ट्रोक पर साइकिल जीवन

हमारे त्वरित जीवन परीक्षण समान परिस्थितियों में दोनों डिज़ाइनों की तुलना करते हैं: 210 बार दबाव, 100 प्रतिशत स्ट्रोक, 10 चक्र प्रति मिनट। परिणाम:

• मानक हाइड्रोलिक सिलेंडर: रॉड सील विफलता से पहले 2.5 मिलियन चक्र।
• 3 चरण टेलीस्कोपिक हाइड्रोलिक सिलेंडर: चरण 2 सील विफलता से पहले 800,000 चक्र।
• 5 चरण टेलीस्कोपिक हाइड्रोलिक सिलेंडर: चरण 3 बोर स्कोरिंग से पहले 400,000 चक्र।

यदि आपके उपकरण को उच्च चक्र गणना (प्रति वर्ष 500,000 से अधिक) की आवश्यकता है, तो एक मानक सिलेंडर अधिक किफायती है। कम चक्र के लिए, डंप बॉडी (प्रति माह 500 चक्र), टेलीस्कोपिक सिलेंडर जैसे उच्च बल अनुप्रयोग पूरी तरह से पर्याप्त हैं।

पर्यावरणीय कारक और संक्षारण संरक्षण

यदि ठीक से लेपित नहीं किया गया तो दोनों डिज़ाइन जंग से ग्रस्त हो जाते हैं। हालाँकि, टेलीस्कोपिक सिलेंडरों में चरणों के बीच छिपी हुई सतहें होती हैं जिन्हें पेंट करना या प्लेट करना मुश्किल होता है। हमारा कारखाना सभी चरणों के बाहरी और आंतरिक भागों पर जिंक निकल चढ़ाना का उपयोग करता है, इसके बाद एक स्पष्ट त्रिसंयोजक क्रोमेट का उपयोग करता है। यह 1000 घंटे का नमक स्प्रे प्रतिरोध प्रदान करता है। मानक सिलेंडरों में आमतौर पर रॉड पर केवल क्रोम प्लेटिंग होती है और बैरल पर पेंट होता है। समुद्री या रासायनिक वातावरण के लिए, हमारा कारखाना पूर्ण स्टेनलेस स्टील टेलीस्कोपिक हाइड्रोलिक सिलेंडर की सिफारिश करता है। हमने उत्कृष्ट परिणामों के साथ अपतटीय क्रेनों के लिए 316 स्टेनलेस टेलीस्कोपिक इकाइयों का उत्पादन किया है।

रखरखाव अभिगम्यता

एक मानक हाइड्रोलिक सिलेंडर पर सील बदलने में एक प्रशिक्षित तकनीशियन को लगभग 2 घंटे लगते हैं। टेलीस्कोपिक सिलेंडर के लिए, सील बदलने के लिए सभी चरणों को पूरी तरह से अलग करना आवश्यक होता है, जिसमें 6 से 8 घंटे लगते हैं। हमारा कारखाना सेवा में तेजी लाने के लिए खंडित रिटेनिंग रिंग के साथ टेलीस्कोपिक सिलेंडर डिजाइन करता है, लेकिन जटिलता अधिक रहती है। यदि आपकी रखरखाव टीम के पास सीमित हाइड्रोलिक अनुभव है, तो मानक सिलेंडरों को चालू रखना आसान होता है। हालाँकि, समर्पित दुकानों वाले बड़े बेड़े के लिए, टेलीस्कोपिक सिलेंडरों का लंबा सेवा अंतराल (कम चक्र आवृत्ति के कारण) उच्च मरम्मत समय को संतुलित करता है।

स्थायित्व को संक्षेप में प्रस्तुत करने के लिए: मानक हाइड्रोलिक सिलेंडर चक्र जीवन और साइड लोड सहनशीलता पर जीत हासिल करते हैं। टेलीस्कोपिक हाइड्रोलिक सिलेंडर उचित रूप से निर्दिष्ट और संदूषण से संरक्षित होने पर अपने इच्छित मोबाइल अनुप्रयोगों के लिए पर्याप्त टिकाऊ होते हैं। हमारा कारखाना दोनों डिज़ाइनों पर दो साल की वारंटी प्रदान करता है, लेकिन शर्तें अलग-अलग हैं: मानक सिलेंडरों को सभी सील रिसाव के खिलाफ वारंटी दी जाती है, जबकि टेलीस्कोपिक सिलेंडर साइड लोडिंग से घिसाव को रोकते हैं।

सारांश तुलना तालिका: टेलीस्कोपिक बनाम मानक हाइड्रोलिक सिलेंडर

Raydafon में हमारा कारखाना दोनों प्रकार की सूची बनाए रखता है। चुनाव अक्सर स्ट्रोक की आवश्यकता और बढ़ते स्थान पर निर्भर करता है। उपलब्ध माउंटिंग लंबाई से 1.5 गुना से अधिक लंबे स्ट्रोक की आवश्यकता वाले किसी भी एप्लिकेशन के लिए, एक टेलीस्कोपिक हाइड्रोलिक सिलेंडर एकमात्र व्यावहारिक समाधान है।

निष्कर्ष: अपने उपकरण के लिए सही सिलेंडर का चयन करना

मापदंडों, स्टेजिंग मैकेनिक्स, सील सिस्टम और स्थायित्व कारकों की जांच करने के बाद, टेलीस्कोपिक हाइड्रोलिक सिलेंडर मानक डिजाइनों की तुलना में कैसे तुलना करते हैं, इसका उत्तर स्पष्ट है। जब आपको छोटी पीछे की लंबाई से लंबे स्ट्रोक की आवश्यकता होती है, तो टेलीस्कोपिक हाइड्रोलिक सिलेंडर चुनें, आमतौर पर मोबाइल उपकरणों में जहां जगह प्रीमियम पर होती है। जब आपको उच्च चक्र जीवन, साइड लोड के प्रतिरोध, सरल रखरखाव, या 210 बार से ऊपर संचालन की आवश्यकता हो तो एक मानक हाइड्रोलिक सिलेंडर चुनें। हमारे कारखाने ने दो दशकों से दोनों कॉन्फ़िगरेशन का उत्पादन किया है, और हमने कभी भी एक आकार सभी के लिए उपयुक्त समाधान नहीं देखा है। सबसे अच्छा तरीका यह है कि आप अपने स्ट्रोक को बढ़ते लंबाई अनुपात, चक्र आवृत्ति और पार्श्व बल बजट से परिभाषित करें। फिर किसी योग्य इंजीनियर से सलाह लें।

रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड मुफ्त आकार और चयन सहायता प्रदान करती है। हमारी टीम आपकी मशीन के चित्रों की समीक्षा कर सकती है और इष्टतम हाइड्रोलिक सिलेंडर प्रकार की सिफारिश कर सकती है। हम छह चरणों तक और 8000 मिमी से अधिक के स्ट्रोक के साथ कस्टम टेलीस्कोपिक डिज़ाइन भी प्रदान करते हैं। मानक सिलेंडरों के लिए, हमारा कारखाना 25 मिमी से 400 मिमी तक बोर आकार प्रदान करता है।आज ही हमारे बिक्री विभाग से संपर्क करेंपरीक्षण के लिए कोटेशन या नमूना सिलेंडर का अनुरोध करना। हमारे अनुभव को आपके निर्णय का मार्गदर्शन करने दें। सभी हाइड्रोलिक सिलेंडर ऑर्डर पर त्वरित बदलाव और प्रतिस्पर्धी मूल्य निर्धारण के लिए हमें कॉल करें या ईमेल करें।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: टेलीस्कोपिक हाइड्रोलिक सिलेंडर मानक डिज़ाइन की तुलना में लंबा स्ट्रोक कैसे प्राप्त करते हैं?

टेलीस्कोपिक हाइड्रोलिक सिलेंडर कई नेस्टेड चरणों का उपयोग करते हैं जो क्रमिक रूप से विस्तारित होते हैं। प्रत्येक चरण बंद लंबाई में न्यूनतम योगदान देते हुए स्ट्रोक की लंबाई जोड़ता है क्योंकि चरण एक दूसरे के अंदर ढह जाते हैं। एक मानक हाइड्रोलिक सिलेंडर में एक ही पिस्टन और बैरल होता है, इसलिए इसकी खींची गई लंबाई हमेशा इसके स्ट्रोक से अधिक लंबी होनी चाहिए। उदाहरण के लिए, एक 4 स्टेज टेलीस्कोपिक सिलेंडर केवल 750 मिमी की बंद लंबाई से 2000 मिमी स्ट्रोक उत्पन्न कर सकता है, जबकि एक मानक सिलेंडर को उसी स्ट्रोक के लिए 2100 मिमी से अधिक बंद लंबाई की आवश्यकता होगी। यह ज्यामितीय लाभ अंतरिक्ष की कमी वाली मशीनरी के लिए दूरबीन डिजाइन को आवश्यक बनाता है।

Q2: मुझे टेलीस्कोपिक और मानक हाइड्रोलिक सिलेंडरों के बीच क्या रखरखाव अंतर की अपेक्षा करनी चाहिए?

मानक हाइड्रोलिक सिलेंडरों को लगभग हर 2.5 मिलियन चक्रों में सील प्रतिस्थापन की आवश्यकता होती है, और एक प्रशिक्षित तकनीशियन लगभग 2 घंटे में काम पूरा कर सकता है। टेलीस्कोपिक हाइड्रोलिक सिलेंडरों को औसतन हर 800,000 चक्रों में सील प्रतिस्थापन की आवश्यकता होती है, लेकिन इस प्रक्रिया में 6 से 8 घंटे लगते हैं क्योंकि सभी चरणों को अलग करना होगा। इसके अतिरिक्त, टेलीस्कोपिक सिलेंडर तेल संदूषण के प्रति अधिक संवेदनशील होते हैं और मानक इकाइयों के लिए 18 माइक्रोन की तुलना में 10 माइक्रोन निस्पंदन की आवश्यकता होती है। हमारा कारखाना घिसे हुए कणों का शीघ्र पता लगाने के लिए दूरबीन अनुप्रयोगों के लिए वार्षिक तेल विश्लेषण की सिफारिश करता है। जबकि मानक सिलेंडरों को बनाए रखना आसान होता है, टेलीस्कोपिक सिलेंडरों में डंप ट्रक जैसे कम चक्र अनुप्रयोगों में रखरखाव की आवृत्ति कम होती है।

Q3: क्या मैं अपने उपकरण को संशोधित किए बिना एक मानक हाइड्रोलिक सिलेंडर को टेलीस्कोपिक मॉडल से बदल सकता हूँ?

प्रत्यक्ष प्रतिस्थापन शायद ही संभव है क्योंकि पीछे की लंबाई और बढ़ते धुरी की स्थिति में काफी अंतर होता है। एक टेलीस्कोपिक हाइड्रोलिक सिलेंडर की बंद लंबाई बहुत कम होती है, इसलिए बढ़ते ब्रैकेट को समान विस्तारित लंबाई प्राप्त करने के लिए स्थानांतरण की आवश्यकता होगी। इसके अलावा, बल प्रोफ़ाइल बदल जाती है क्योंकि टेलीस्कोपिक सिलेंडर उच्च प्रारंभिक बल प्रदान करते हैं लेकिन कम अंतिम बल प्रदान करते हैं। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में हमारा कारखाना रेट्रोफिट किट प्रदान करता है जिसमें इन अंतरों की भरपाई के लिए नए माउंटिंग ब्रैकेट और फ्लो कंट्रोल वाल्व शामिल हैं। इन संशोधनों के बिना, उपकरण बाइंडिंग या अपूर्ण विस्तार का अनुभव कर सकता है। स्वैप का प्रयास करने से पहले हमेशा अपने वर्तमान सिलेंडर की पीछे की लंबाई, स्ट्रोक और पिन व्यास को मापें।

Q4: कौन सा डिज़ाइन साइड लोडिंग और मिसलिग्न्मेंट के लिए बेहतर प्रतिरोध प्रदान करता है?

साइड लोड को संभालने में मानक हाइड्रोलिक सिलेंडर काफी बेहतर हैं। उनकी एकल बड़े व्यास की छड़ और सिर की ग्रंथि में लंबी धारियाँ पार्श्व बलों को अक्षीय भार के 3 प्रतिशत तक सहन कर सकती हैं। टेलीस्कोपिक हाइड्रोलिक सिलेंडरों में छोटी असर लंबाई वाली कई छोटी छड़ें होती हैं, जो पार्श्व भार सहनशीलता को अक्षीय बल के 1 प्रतिशत से कम तक सीमित करती हैं। उत्खनन अंगूठे या लोडर हथियार जैसे अनुप्रयोगों के लिए जहां गलत संरेखण आम है, हमेशा एक मानक सिलेंडर का उपयोग करें। यदि आपको साइड लोड स्थिति में टेलीस्कोपिक सिलेंडर का उपयोग करना है, तो हमारा कारखाना पार्श्व बलों को अवशोषित करने के लिए एक गोलाकार असर वाली रॉड आंख और एक अलग गाइड रेल जोड़ने की सिफारिश करता है।

Q5: दोनों प्रकार के सिलेंडरों के लिए स्वामित्व की लागत की तुलना पांच वर्षों में कैसे की जाती है?

टेलीस्कोपिक हाइड्रोलिक सिलेंडर का प्रारंभिक खरीद मूल्य समान स्ट्रोक वाले मानक सिलेंडर से 1.8 से 2.5 गुना अधिक है। हालाँकि, स्वामित्व की कुल लागत आवेदन पर निर्भर करती है। प्रति माह 500 चक्र चलाने वाले डंप ट्रक के लिए, एक टेलीस्कोपिक सिलेंडर को पांच वर्षों में एक सील पुनर्निर्माण की आवश्यकता हो सकती है, जिसमें भागों और श्रम में 400 अमरीकी डालर की लागत आती है। एक मानक सिलेंडर एक ही स्थान में फिट नहीं होगा, इसलिए तुलना अप्रासंगिक है। प्रति माह 100,000 चक्र चलाने वाले औद्योगिक प्रेस के लिए, एक मानक सिलेंडर पुनर्निर्माण से पहले 25 महीने तक चलेगा, जबकि एक टेलीस्कोपिक सिलेंडर को हर 8 महीने में पुनर्निर्माण की आवश्यकता होगी, जिससे मानक डिजाइन पांच वर्षों में काफी सस्ता हो जाएगा। हमेशा अपनी विशिष्ट चक्र दर और उपलब्ध बढ़ते स्थान के आधार पर गणना करें।
