ऑपरेटिंग दबाव हाइड्रोलिक सिलेंडर डिज़ाइन को कैसे प्रभावित करता है?

रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेडदबाव और सिलेंडर प्रदर्शन के बीच संबंधों को परिष्कृत करने में दो दशक बिताए हैं। ऑपरेटिंग दबाव केवल एक विशिष्ट शीट पर एक संख्या नहीं है - यह प्राथमिक बल है जो सामग्री चयन, दीवार की मोटाई, सील वास्तुकला और यहां तक ​​​​कि रॉड की सतह के उपचार को निर्धारित करता है। जब एक हाइड्रोलिक सिलेंडर उच्च दबाव का सामना करता है, तो प्रत्येक घटक को उस बल को सुरक्षित और कुशलता से नियंत्रित करने के लिए फिर से तैयार किया जाना चाहिए। हमारे इंजीनियर अक्सर कहते हैं कि दबाव हाइड्रोलिक सिलेंडर के व्यक्तित्व को परिभाषित करता है: कम दबाव प्रणाली लागत को प्राथमिकता देती है, जबकि उच्च दबाव डिजाइन धातुकर्म विशेषज्ञता और माइक्रोन-स्तर की सहनशीलता की मांग करते हैं।

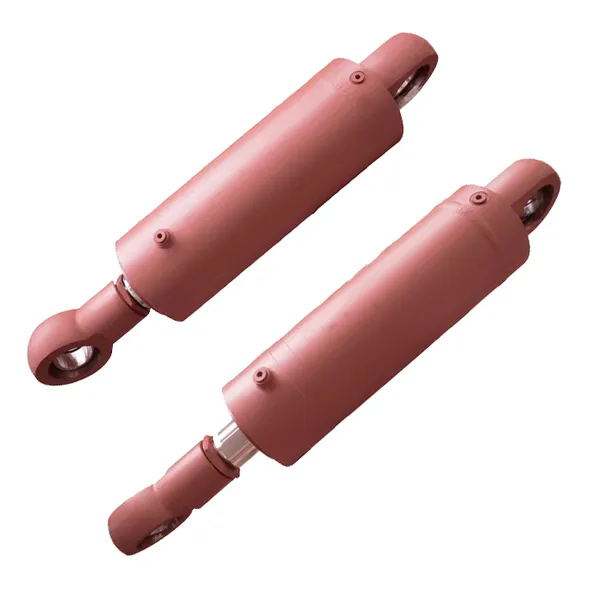

व्यावहारिक रूप से, प्रश्न "ऑपरेटिंग दबाव हाइड्रोलिक सिलेंडर डिज़ाइन को कैसे प्रभावित करता है?" इसका उत्तर तनाव वितरण, थकान जीवन और तरल गतिशीलता की जांच करके दिया जाता है। उदाहरण के लिए, 250 बार रेटेड सिलेंडर को 100 बार संस्करण की तुलना में काफी अधिक उपज शक्ति वाले बैरल की आवश्यकता होती है। हमारे कारखाने मेंरायडफ़ोन तनाव वाले गर्म स्थानों को मैप करने के लिए परिमित तत्व विश्लेषण का उपयोग करता है। इस लेख में हम सटीक मापदंडों, सामग्री तालिकाओं और इंजीनियरिंग तर्क के माध्यम से चलेंगे जो ऑपरेटिंग दबाव को मजबूत से जोड़ते हैंहायड्रॉलिक सिलेंडरडिज़ाइन। हम वास्तविक दुनिया की सूची भी साझा करेंगे कि हमारी टीम खनन, अपतटीय और मोबाइल अनुप्रयोगों के लिए सिलेंडरों को कैसे अनुकूलित करती है।

ऑपरेटिंग दबाव हाइड्रोलिक सिलेंडर के लिए सामग्री चयन को क्यों निर्देशित करता है?

हाइड्रोलिक सिलेंडर की सामग्री दबाव वाले तरल पदार्थ द्वारा उत्पन्न विशाल ताकतों के खिलाफ रक्षा की पहली पंक्ति है। जब ऑपरेटिंग दबाव बढ़ता है, तो सिलेंडर बैरल (घेरा तनाव) और अंत कैप पर तनाव रैखिक रूप से बढ़ता है। 100 मिमी के आंतरिक व्यास वाले सिलेंडर के लिए, दबाव को 160 बार से 320 बार तक बढ़ाने से बैरल को फोड़ने का प्रयास करने वाला बल दोगुना हो जाता है। इसलिए, हमारी फैक्ट्री मध्यम-दबाव श्रृंखला के लिए केवल E355 या 27SiMn जैसे उच्च-श्रेणी के स्टील का स्रोत बनाती है, जबकि अत्यधिक दबाव (400 बार से ऊपर) के लिए हम 4140 या 4340 जैसे क्रोमियम-मोलिब्डेनम मिश्र धातुओं का उपयोग करते हैं, जिन्हें 750 एमपीए से अधिक की उपज शक्ति प्राप्त करने के लिए गर्मी से उपचारित किया जाता है।

दबाव से प्रभावित प्रमुख भौतिक गुण

• तन्यता ताकत:सुरक्षा कारक (आमतौर पर 2.5:1 से 4:1) पर विचार करते हुए, न्यूनतम उपज शक्ति अधिकतम परिचालन दबाव से प्रेरित तनाव से अधिक होनी चाहिए।
• वेल्डेबिलिटी:उच्च शक्ति वाले स्टील्स को टूटने से बचाने के लिए अक्सर प्रीहीटिंग और पोस्ट-वेल्ड उपचार की आवश्यकता होती है - जो दबाव बनाए रखने के लिए महत्वपूर्ण है।
• कठोरता:300 बार से ऊपर के दबाव के लिए, आंतरिक सतह को दूषित पदार्थों से माइक्रो-वेल्डिंग का विरोध करने के लिए प्रेरण सख्त करने की आवश्यकता हो सकती है।
• थकान सहनशक्ति:दबाव चक्र प्रगतिशील क्षति का कारण बनते हैं; महीन दाने वाली संरचना वाली सामग्रियां (जैसे कि रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड द्वारा उपयोग की जाने वाली सामग्री) दरार पड़ने का प्रतिरोध करती हैं।

हमारी डिज़ाइन टीम प्रारंभिक उद्धरण चरण के दौरान त्वरित संदर्भ के रूप में नीचे दी गई तालिका का उपयोग करती है। यह दिखाता है कि ऑपरेटिंग दबाव एक सामान्य 80 मिमी बोर हाइड्रोलिक सिलेंडर के लिए सामग्री ग्रेड को कैसे बदलता है।

बैरल से परे, पिस्टन रॉड सामग्री भी विकसित होती है। उच्च दबाव वाले हाइड्रोलिक सिलेंडर के लिए, हमारा कारखाना ऊंचे रॉड तनाव के तहत स्कोरिंग का विरोध करने के लिए इंडक्शन-कठोर 1045 या स्टेनलेस स्टील 17-4PH का उपयोग करता है। 2024 में, रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड ने मोबाइल एप्लिकेशन में 350 बार पर लगातार चलने वाले सिलेंडरों के लिए एक मालिकाना सूक्ष्म-मिश्र धातु स्टील पेश किया। इस परिवर्तन ने मशीनीकरण को बनाए रखते हुए थकान वाले जीवन को 40% तक बढ़ा दिया। संक्षेप में, प्रश्न "क्यों सामग्री?" इसका सीधा उत्तर दबाव द्वारा दिया जाता है: अधिक दबाव के लिए मजबूत, सख्त और अधिक थकान-प्रतिरोधी मिश्र धातुओं की आवश्यकता होती है। सही सामग्री के बिना, सिलेंडर या तो खराब हो जाएगा या भयावह रूप से फट जाएगा।

ऑपरेटिंग दबाव के आधार पर दीवार की मोटाई की गणना कैसे करें?

दीवार की मोटाई की गणना हाइड्रोलिक सिलेंडर डिजाइन में एक मौलिक कदम है, जो सीधे ऑपरेटिंग दबाव से संचालित होती है। हमारे इंजीनियरिंग विभाग में उपयोग किया जाने वाला क्लासिक फॉर्मूला मोटी दीवार वाले सिलेंडरों के लिए लम समीकरण पर आधारित है। हालाँकि, व्यावहारिक डिज़ाइन के लिए, हम एक सरलीकृत संस्करण का उपयोग करते हैं:टी = (पी × डी) / (2 × σ_अनुमति दें)जहां P दबाव है, D बोर व्यास है, और σ_allow सामग्री का स्वीकार्य तनाव (उपज शक्ति / सुरक्षा कारक) है। लेकिन ये तो सिर्फ शुरुआती बिंदु है.

रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में, हम हमेशा अतिरिक्त गतिशील कारक लागू करते हैं क्योंकि दबाव शायद ही कभी स्थिर होता है। प्रभाव दबाव (दबाव स्पाइक्स) नाममात्र ऑपरेटिंग दबाव से 1.5 गुना हो सकता है। इसलिए, हमारे हाइड्रोलिक सिलेंडर डिज़ाइन में शामिल हैं:

• अधिकतम दबाव के आधार पर न्यूनतम दीवार गणना, नाममात्र नहीं।उदाहरण के लिए, 400 बार तक स्पाइक्स के साथ 250 बार पर चलने वाला एक सिस्टम हमें 400 बार के लिए डिज़ाइन करने के लिए मजबूर करता है, फिर चक्रीय जीवन के लिए डी-रेट करता है।
• बाहरी व्यास वृद्धि:मानक आकारों में अक्सर अलग-अलग OD चरण होते हैं। यदि गणना की गई दीवार मानक आकार के 90% से अधिक हो जाती है, तो सुरक्षा मार्जिन सुनिश्चित करते हुए, हमारा कारखाना अगले बड़े मानक ट्यूब का चयन करता है।
• अंत टोपी की मोटाई:कैप्स पर भी दबाव काम करता है; हम बोल्टिंग पैटर्न और कैप की मोटाई निर्धारित करने के लिए एफईए का उपयोग करते हैं, जो अक्सर उच्च दबाव के लिए बैरल से 20-30% अधिक मोटा होता है
•


हमारे कारखाने के अंदर चरण-दर-चरण दृष्टिकोण

जैसा कि आप देख सकते हैं, ऑपरेटिंग दबाव गणनाओं की एक श्रृंखला को ट्रिगर करता है जिसमें गतिशील लोडिंग, विनिर्माण सहनशीलता और यहां तक ​​कि गर्मी उपचार विरूपण भी शामिल है। हमारे कारखाने ने हाल ही में एक श्रृंखला वितरित की हैहाइड्रोलिक सिलेंडर500-बार प्रेस के लिए; जाली 4340 का उपयोग करते हुए, 160 मिमी बोर के लिए दीवार की मोटाई 35 मिमी से अधिक हो गई। उस मामले में, प्रत्येक मिलीमीटर को लम विश्लेषण द्वारा उचित ठहराया गया था और अल्ट्रासोनिक परीक्षण द्वारा सत्यापित किया गया था। निचली पंक्ति: उच्च दबाव मोटी दीवारों को मजबूर करता है, लेकिन बुद्धिमान डिजाइन वजन और लागत अनुकूलन पर भी विचार करता है। Raydafon Technology Group Co., लिमिटेड कॉम्पैक्ट लेकिन टिकाऊ सिलेंडर का उत्पादन करने के लिए इन कारकों को लगातार संतुलित करता है।

उच्च परिचालन दबाव के लिए कौन सी सील तकनीकों की आवश्यकता है?

दबाव बढ़ने पर सील सबसे नाजुक लेकिन महत्वपूर्ण घटक होते हैं। एक हाइड्रोलिक सिलेंडर अत्यधिक दबाव और तापमान में भी, बिना रिसाव के तरल पदार्थ रखने के लिए सील पर निर्भर करता है। कम दबाव (100 बार से नीचे) पर, बैकअप के साथ साधारण नाइट्राइल ओ-रिंग पर्याप्त हो सकते हैं। लेकिन जैसे-जैसे ऑपरेटिंग दबाव बढ़ता है, एक्सट्रूज़न प्राथमिक ख़तरा बन जाता है। सील सामग्री गैप एक्सट्रूज़न का विरोध करने के लिए पर्याप्त कठोर होनी चाहिए, फिर भी संपर्क बनाए रखने के लिए पर्याप्त लचीली होनी चाहिए। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में हमारे इंजीनियर 250 बार से अधिक दबाव के लिए पॉलीयुरेथेन (पीयू) और पीटीएफई-आधारित यौगिकों का उपयोग करते हैं।

दबाव चालित सील चयन मानदंड

• एक्सट्रूज़न गैप नियंत्रण:उच्च दबाव धातु भागों के बीच सूक्ष्म अंतराल खोलता है। 400-बार हाइड्रोलिक सिलेंडर के लिए, हम PEEK या कांस्य से बने एंटी-एक्सट्रूज़न रिंग (बैकअप रिंग) निर्दिष्ट करते हैं।
• घर्षण और घिसाव:उच्च दबाव सील ऊर्जा को बढ़ाता है; स्टिक-स्लिप से बचने के लिए पिस्टन सील पर पीटीएफई कांस्य जैसी विशेष कम घर्षण वाली कोटिंग लगाई जाती है।
• तापमान वृद्धि:दबाव के कारण गर्मी होती है; यदि तेल का तापमान अधिक है तो हमारा कारखाना एचएनबीआर या एफकेएम का उपयोग करके 120 डिग्री सेल्सियस पर निरंतर संचालन के लिए रेटेड सील का चयन करता है।
• यू-कप बनाम पिस्टन सील:300 बार से ऊपर के दबाव के लिए, हम अक्सर पिस्टन को निर्देशित करने के लिए दबाव-ऊर्जावान यू-कप और पहनने वाली रिंग के संयोजन का उपयोग करते हैं।

नीचे दी गई तालिका में, हम अपनी डिज़ाइन टीम द्वारा उपयोग की जाने वाली विशिष्ट सील व्यवस्थाओं का सारांश देते हैं, जो सीधे ऑपरेटिंग दबाव श्रेणियों से संबंधित हैं:

इसके अतिरिक्त, उच्च दबाव में सतह की फिनिशिंग महत्वपूर्ण हो जाती है। हमारी फैक्ट्री 400 बार पर सील्स को जीवित रखने के लिए 0.2 µm Ra की रॉड फिनिश की मांग करती है। हम घर्षण को कम करने के लिए क्रोम प्लेटिंग या नाइट्राइडिंग भी लागू करते हैं। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड के एक हालिया प्रोजेक्ट के लिए, हमने ऑफशोर टेंशनर्स में उपयोग किए जाने वाले 500-बार हाइड्रोलिक सिलेंडर के लिए एक टेंडेम सील व्यवस्था विकसित की; इसमें चार बैकअप रिंग और एक दबाव राहत नाली शामिल थी। इस समर्पित दृष्टिकोण के बिना, सील कुछ ही सेकंड में बाहर निकल जाएगी। इसलिए, ऑपरेटिंग दबाव सीधे न केवल सामग्री बल्कि सीलिंग सिस्टम की संपूर्ण वास्तुकला को निर्देशित करता है, जिससे लाखों चक्रों में रिसाव-मुक्त प्रदर्शन सुनिश्चित होता है।

सारांश: हाइड्रोलिक सिलेंडर डिज़ाइन में मास्टर वेरिएबल के रूप में दबाव

हाइड्रोलिक सिलेंडर डिजाइन में ऑपरेटिंग दबाव सबसे प्रभावशाली कारक है। उच्च शक्ति वाले मिश्र धातु इस्पात के चयन से लेकर लम सिद्धांत का उपयोग करके दीवार की मोटाई की सटीक गणना तक, और बहु-घटक पीटीएफई सील के चयन से लेकर अंत कैप के थकान विश्लेषण तक - हर निर्णय "कितनी बार?" प्रश्न से आता है। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में, हमने 50 बार से 700 बार तक के दबाव के लिए सिलेंडर तैयार किए हैं, और प्रत्येक प्रोजेक्ट इस बात की पुष्टि करता है कि दबाव के प्रभावों को नजरअंदाज करने से विफलता होती है। मजबूत सामग्री, बुद्धिमान दीवार आकार और उन्नत सीलिंग के माध्यम से दबाव का सम्मान करके, हम हाइड्रोलिक सिलेंडर प्रदान करते हैं जो सुरक्षित और कुशल दोनों हैं। हमारा कारखाना प्रत्येक सीएडी मॉडल और प्रत्येक गुणवत्ता जांच में दबाव डेटा को एकीकृत करता है, जिससे यह सुनिश्चित होता है कि अंतिम उत्पाद वास्तविक दुनिया की स्थितियों का सामना कर सके। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में, प्रत्येक हाइड्रोलिक सिलेंडर जिसे हम इंजीनियर करते हैं, दबाव में महारत हासिल करने की कहानी बताता है। चाहे आपको खनन के लिए हेवी-ड्यूटी सिलेंडर की आवश्यकता हो या औद्योगिक स्वचालन के लिए कॉम्पैक्ट इकाई की, हमारी टीम 20 वर्षों की अंतर्दृष्टि के साथ आपका समर्थन करने के लिए तैयार है।आज ही हमारे कारखाने से संपर्क करें.
