जीआईजीएल ड्रम शेप गियर कपलिंग का प्रतिस्थापन

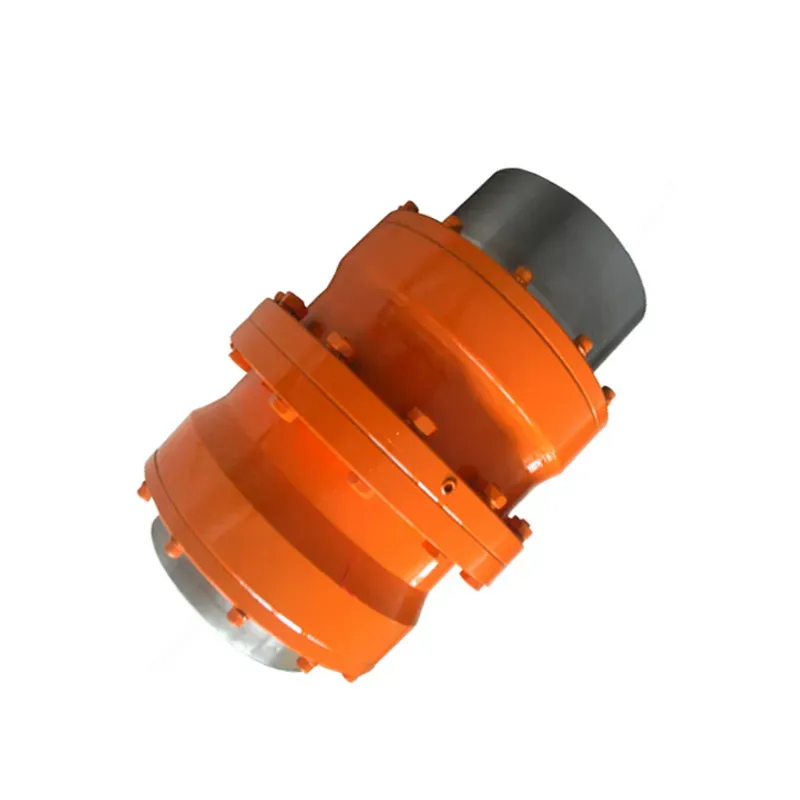

यदि आपकी भारी मशीनरी - स्टील मिल रोलिंग स्टैंड, सीमेंट प्लांट क्रशर, खनन कन्वेयर - को ऐसे कपलिंग की आवश्यकता है जो उच्च टॉर्क से पीछे न हटे, तो रेडाफॉन का जीआईजीएल ड्रम शेप गियर कपलिंग उस सटीक कार्य के लिए बनाया गया है।

क्या चीज़ इसे विशिष्ट बनाती है? ड्रम के आकार के दांत. वे केवल सत्ता हस्तांतरित नहीं करते - वे वास्तविक दुनिया के उपयोग की गड़बड़ी को भी संभालते हैं। अधिकतम टॉर्क 2000 kN·m तक पहुँचता है, बोर का आकार 50 मिमी से 400 मिमी तक जाता है, और इसमें 1.5 डिग्री तक का कोणीय मिसलिग्न्मेंट हो सकता है। इसके शीर्ष पर, यह अक्षीय और रेडियल बदलावों की भरपाई करता है जो नियमित कपलिंग को तेजी से खराब कर देगा। हम इसे 42CrMo उच्च-शक्ति वाले स्टील से बनाते हैं, फिर इनवॉल्व गियर दांतों को सटीकता से पीसते हैं - ताकि बिजली सुचारू रूप से प्रवाहित हो और घिसाव कम रहे। इसमें कोई आश्चर्य नहीं कि भारी मशीनरी के लिए गियर कपलिंग या औद्योगिक अनुप्रयोगों के लिए उच्च-टोक़ गियर कपलिंग की आवश्यकता वाले लोगों के लिए यह एक प्रमुख चीज़ है; यह तब भी चलता रहता है जब मशीनों को जोर से धक्का दिया जाता है।

यह युग्मन न केवल कठिन है - यह रखरखाव के लिए भी स्मार्ट है। यह ISO 9001 प्रमाणित है, इसलिए आप जानते हैं कि इसकी गुणवत्ता क्या है। गियर जाल चिकनाई युक्त होता है, जो कंपन को कम करता है और इसे लंबे समय तक बनाए रखता है - यहां तक ​​कि धूल भरी खदानों या तपते सीमेंट संयंत्रों में भी। और यह कॉम्पैक्ट है, इसलिए इसे रोलिंग मिलों या कन्वेयर ड्राइव पर स्थापित करना एक बड़ी परियोजना में नहीं बदल जाता है। यही कारण है कि खनन उपकरण के लिए टिकाऊ ड्रम गियर कपलिंग और कस्टम गियर कपलिंग के लिए यह शीर्ष विकल्प है; हम आपके सेटअप की आवश्यकताओं के अनुरूप फिट होने के लिए आकार या सतह के उपचार में बदलाव करते हैं।

रेडाफॉन की फैक्ट्री चीन में है, इसलिए हम उचित कीमतों के साथ अच्छी गुणवत्ता को संतुलित करते हैं। हम केवल सभी भागों में फिट होने वाले एक ही हिस्से को नहीं बेचते हैं - हम आपकी मशीनों के लिए सही युग्मन प्राप्त करने के लिए आपके साथ काम करते हैं। कम डाउनटाइम, बेहतर दक्षता, और एक कपलिंग जो आपके भारी उपकरण को चालू रखती है? हम यही वितरित करते हैं।

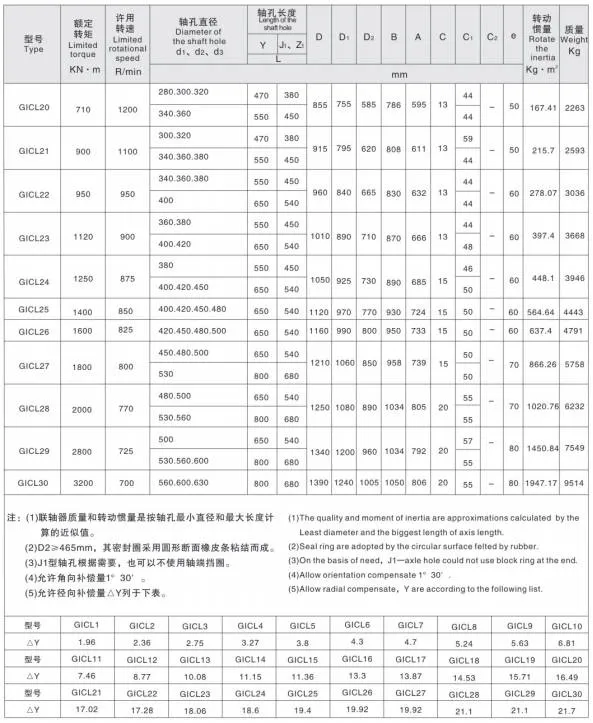

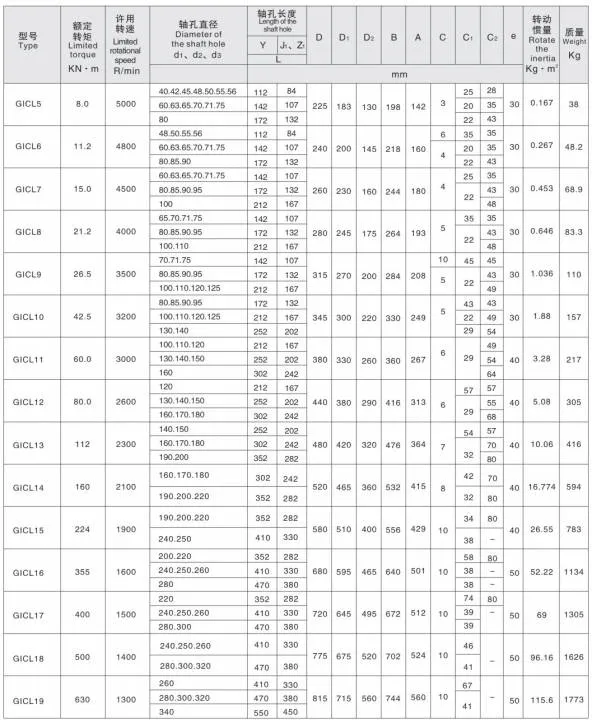

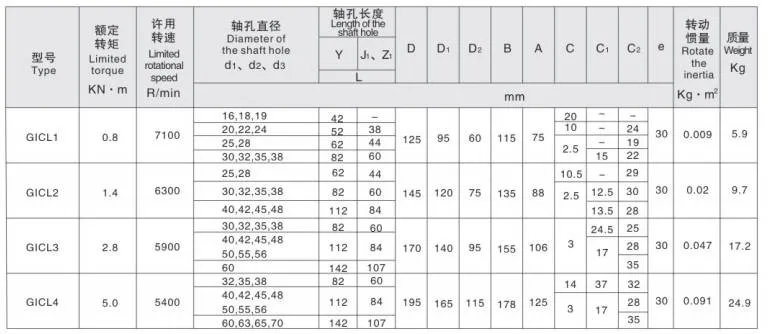

उत्पाद विशिष्टता

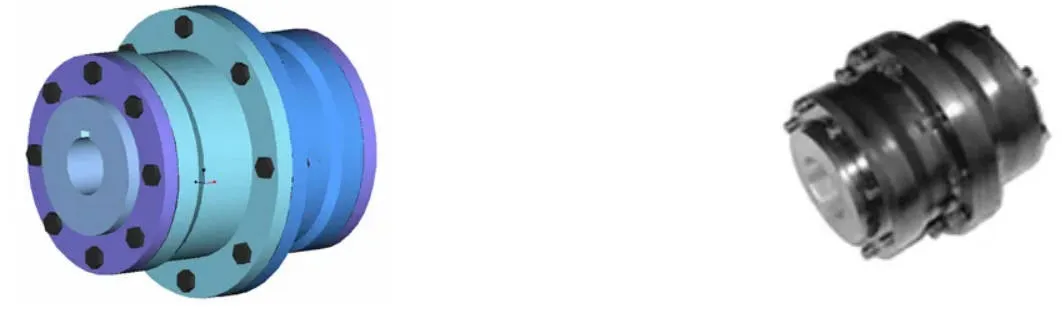

उत्पाद की विशेषताएँ

जीआईजीएल ड्रम आकार गियर कपलिंग लचीले गियर कपलिंग सिस्टम में एक उच्च-प्रदर्शन विकल्प के रूप में सामने आता है, जो कठिन औद्योगिक परिदृश्यों के लिए तैयार किया गया है जहां विश्वसनीय पावर ट्रांसमिशन गैर-परक्राम्य है। जो चीज़ इस उन्नत ड्रम आकार के गियर कपलिंग को शीर्ष विकल्प बनाती है, वह उच्च टॉर्क ट्रांसमिशन क्षमताओं को बरकरार रखते हुए कोणीय मिसलिग्न्मेंट को प्रभावी ढंग से संभालने की इसकी क्षमता है - हेवी-ड्यूटी औद्योगिक सेटअप की एक प्रमुख मांग। जब सीधे टूथ गियर कपलिंग की तुलना की जाती है, तो जीआईजीएल मॉडल लोड-वहन क्षमता में अग्रणी होता है: समान आंतरिक आस्तीन बाहरी व्यास और अधिकतम युग्मन बाहरी व्यास स्थितियों के तहत, यह लोड सहनशीलता में औसतन 15-20% की वृद्धि प्रदान करता है, जिससे यह उच्च-लोड जीआईजीएल ड्रम आकार गियर कपलिंग अनुप्रयोगों के लिए उपयुक्त हो जाता है।

इसके सबसे बड़े फायदों में से एक उन्नत कोणीय विस्थापन मुआवजा है - उन उपकरणों के लिए एक महत्वपूर्ण कारक जहां शाफ्ट पूरी तरह से संरेखित नहीं रह सकते हैं। जब रेडियल विस्थापन शून्य होता है, तो सीधे टूथ गियर कपलिंग केवल 1° के कोणीय विस्थापन को संभाल सकते हैं, लेकिन जीआईजीएल ड्रम आकार गियर कपलिंग 1°30' तक की अनुमति देता है - यह 50% सुधार है। यहां तक ​​​​कि जब मापांक, दांतों की गिनती और दांतों की चौड़ाई समान होती है, तो इस युग्मन के ड्रम के आकार के दांत इसे सीधे दांतों की तुलना में अधिक कोणीय विस्थापन को संभालने देते हैं। यह इसे कम गति, भारी भार वाले वातावरण के लिए आदर्श बनाता है, जिसमें उच्च टॉर्क गियर कपलिंग प्रदर्शन की आवश्यकता होती है, जैसे कि खनन या धातुकर्म मशीनरी में जहां जीआईजीएल ड्रम आकार गियर कपलिंग की मिसलिग्न्मेंट सहनशीलता एक गेम-चेंजर है।

इस लचीले गियर कपलिंग की ड्रम के आकार की दांत की सतह आंतरिक और बाहरी दांतों के बीच संपर्क को बेहतर बनाने में भी अद्भुत काम करती है। यह सीधे दांतों की कपलिंग से जुड़ी सामान्य समस्याओं को ठीक करता है, जैसे कोणीय विस्थापन होने पर किनारों का दबना और दांतों के सिरों पर तनाव का जमा होना। साथ ही, यह घर्षण और घिसाव को कम करता है, शोर के स्तर को कम करता है, और रखरखाव के अंतराल को बढ़ाता है - जिससे व्यवसायों के समय और रखरखाव पर धन की बचत होती है। एक और व्यावहारिक लाभ बाहरी दांत की आस्तीन का भड़का हुआ आकार है: यह आंतरिक और बाहरी दांतों को जोड़ना और अलग करना बहुत आसान बनाता है, जो जीआईजीएल ड्रम आकार गियर कपलिंग इंस्टॉलेशन के साथ काम करने वाली टीमों के लिए दिन-प्रतिदिन की परिचालन दक्षता को बढ़ाता है।

जब ट्रांसमिशन दक्षता की बात आती है, तो जीआईजीएल ड्रम आकार गियर कपलिंग प्रभावशाली 99.7% तक पहुंच जाती है - एक संख्या जो विनिर्माण में कन्वेयर सिस्टम से लेकर निर्माण में भारी मशीनरी तक, औद्योगिक गियर कपलिंग उपयोग के लिए इसकी विश्वसनीयता को दर्शाती है। इन मजबूत विशेषताओं के लिए धन्यवाद, जीआईजीएल जैसे ड्रम आकार गियर कपलिंग ने दुनिया भर में बड़े पैमाने पर सीधे दांत संस्करणों को प्रतिस्थापित कर दिया है, खासकर उन अनुप्रयोगों में जहां टिकाऊ जीआईजीएल ड्रम आकार गियर कपलिंग प्रदर्शन जरूरी है। बाहरी दांत की आस्तीन चिकनी जाली के लिए ड्रम के आकार के दांतों का उपयोग करती है, और यह भारी भार का समर्थन करने के लिए मध्यम-कठोर दांत सतहों के साथ उच्च गुणवत्ता वाले स्टील से बना है। यदि ग्राहकों को और भी अधिक प्रदर्शन की आवश्यकता है, तो हम इसके स्थायित्व को उन्नत करने के लिए दांत की सतह को सख्त करने (एचआरसी ≥ 56 के साथ) प्रदान कर सकते हैं। साथ ही, कपलिंग में हल्का डिज़ाइन होता है जो घूर्णी जड़ता को कम रखता है - उन उपकरणों के लिए बिल्कुल सही जहां गति और परिशुद्धता मायने रखती है।

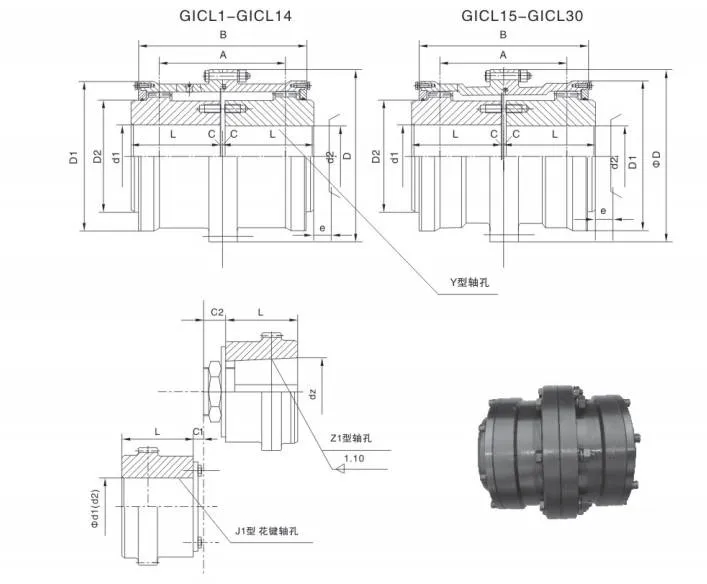

जीआईजीएल ड्रम आकार गियर कपलिंग को लंबे समय तक अच्छी तरह से चालू रखने के लिए, यह विश्वसनीय स्नेहन संरचनाओं और सील से सुसज्जित है जो इसकी सेवा जीवन को बढ़ाता है और रखरखाव को सरल बनाता है। इसका सममित डिज़ाइन उत्कृष्ट विनिमेयता सुनिश्चित करता है, इसलिए यदि आवश्यक हो तो भागों को बदलना आसान है। उच्च गति संचालन के लिए जहां परिधीय गति 36 मीटर/सेकेंड से अधिक हो जाती है, हम कंपन को रोकने और स्थिर प्रदर्शन सुनिश्चित करने के लिए गतिशील संतुलन लागू करते हैं। शाफ्ट होल कॉन्फ़िगरेशन लचीलापन भी प्रदान करता है: जीआईजीएल ड्रम आकार गियर कपलिंग का उपयोग करने वाली विभिन्न औद्योगिक मशीनों के लिए अलग-अलग कनेक्शन आवश्यकताओं को पूरा करने के लिए वाई, जेड 1 और जे 1 प्रकारों का संयोजन। Raydafon, एक विश्वसनीय निर्माता, GIGL से परे ड्रम आकार गियर कपलिंग की एक पूरी श्रृंखला का उत्पादन करता है, जिसमें GICL, GIICL, GICLZ, GIICLZ और NGCL वेरिएंट शामिल हैं - सभी गुणवत्ता की गारंटी के लिए सख्त उद्योग मानकों को पूरा करते हैं।

यह कठोर-लचीला युग्मन बहुत सारे लाभों में पैक होता है: कॉम्पैक्ट संरचना, छोटी मोड़ त्रिज्या, उच्च भार क्षमता, शीर्ष स्तरीय दक्षता, कम शोर और लंबे रखरखाव चक्र। यह धातुकर्म (रोलिंग मिलों के लिए), खनन (क्रशरों के लिए), उठाने और परिवहन (क्रेन के लिए), साथ ही पेट्रोलियम, रसायन और सामान्य मशीनरी शाफ्ट ट्रांसमिशन जैसे उद्योगों में कम गति, भारी शुल्क वाली स्थितियों के लिए विशेष रूप से उपयुक्त है - सभी क्षेत्र जहां जीआईजीएल ड्रम आकार गियर कपलिंग की मजबूती चमकती है। जैसा कि कहा गया है, यह नोट करना महत्वपूर्ण है: इसकी उच्च कठोरता और लोच के बिना लचीलेपन के कारण, इसे उन मशीनरी के लिए अनुशंसित नहीं किया जाता है जिन्हें कंपन डंपिंग, बफरिंग, या बेहद सख्त शाफ्ट संरेखण की आवश्यकता होती है - जैसे कि सटीक उपकरण जहां छोटे कंपन भी प्रदर्शन को प्रभावित कर सकते हैं।
