जीआईसीएलजेड ड्रम शेप गियर कपलिंग का प्रतिस्थापन

उत्पाद लाभ

औद्योगिक परिदृश्यों में स्थिर विद्युत पारेषण

मैकेनिकल ट्रांसमिशन घटक उत्पाद लाइन में एक मुख्य उत्पाद के रूप मेंरायडफ़ोनजीआईसीएलजेड ड्रम के आकार का गियर कपलिंग लगातार विभिन्न औद्योगिक परिदृश्यों में उत्कृष्ट प्रदर्शन प्रदर्शित करता है जिनके लिए स्थिर विद्युत संचरण की आवश्यकता होती है।

यह अत्यधिक पसंदीदा हैलचीला ड्रम के आकार का गियर युग्मनयह न केवल उपकरण संचालन दक्षता में प्रभावी ढंग से सुधार कर सकता है, बल्कि शाफ्ट कनेक्शन की प्रक्रिया में विभिन्न सामान्य समस्याओं को भी सटीक रूप से हल कर सकता है, जिससे यह ट्रांसमिशन सिस्टम के कॉन्फ़िगरेशन में कई औद्योगिक उद्यमों के लिए एक पसंदीदा घटक बन जाता है।

उत्कृष्ट हाई-टॉर्क प्रदर्शन

टॉर्क ट्रांसमिशन क्षमता के संदर्भ में, GICLZ ड्रम के आकार के गियर कपलिंग का प्रदर्शन बेहद उत्कृष्ट है और इसे उत्कृष्ट कहा जा सकता है।हाई-टॉर्क गियर कपलिंग. यह 0.8 - 3500 kN·m (GICLZ1-GICLZ30) की टॉर्क रेंज को कवर करता है, जो 99.7% तक की ट्रांसमिशन दक्षता के साथ विभिन्न भारी भार को आसानी से संभालता है।

यह उत्कृष्ट प्रदर्शन इसे कम गति और भारी भार वाली कार्य स्थितियों जैसे क्षेत्रों में एक अपूरणीय भूमिका निभाने में सक्षम बनाता है।खनन और धातुकर्म, इन उद्योगों के स्थिर उत्पादन के लिए विश्वसनीय ट्रांसमिशन गारंटी प्रदान करना।

सुपीरियर मिसलिग्न्मेंट मुआवजा

इसके अलावा, जीआईसीएलजेड ड्रम के आकार का गियर कपलिंग भी गलत संरेखण को अनुकूलित करने में उत्कृष्ट क्षमता रखता है और एक शक्तिशाली हैउच्च-मिसलिग्न्मेंट गियर युग्मन. यह कोणीय, रेडियल और अक्षीय मिसलिग्न्मेंट के लिए कुशलतापूर्वक क्षतिपूर्ति कर सकता है।

विशेष रूप से इसका अनुकूलित कोणीय विस्थापन प्रदर्शन दांत की सतह संपर्क स्थिति में प्रभावी ढंग से सुधार करता है। स्ट्रेट-टूथ कपलिंग की तुलना में, यह अपने स्वयं के सेवा जीवन को काफी हद तक बढ़ाता है, कपलिंग पहनने के कारण उपकरण बंद होने और रखरखाव के समय को कम करता है, और पूरे उत्पादन प्रणाली के संचालन की निरंतरता को बढ़ाता है।

मजबूत स्थायित्व और कम रखरखाव

मजबूत स्थायित्व और कम रखरखाव लागत भी Raydafon के इस कपलिंग के महत्वपूर्ण लाभ हैं। यह उच्च शक्ति और टिकाऊ सामग्री से बना है, जिसमें ऑपरेशन के दौरान कम शोर और कम कंपन होता है।

यह न केवल अपनी घिसाव दर को कम करता है बल्कि जुड़े उपकरणों के नुकसान को भी कम करता है। यह एक विश्वसनीय हैऔद्योगिक उपयोग के लिए लचीला गियर युग्मनजैसे कठोर वातावरण के लिए उपयुक्तरासायनिक उद्योग और नवीकरणीय ऊर्जा. उपकरण प्रदर्शन के लिए अत्यधिक उच्च आवश्यकताओं वाले इन क्षेत्रों में, यह स्थिर प्रदर्शन लाता है और उद्यमों को उपकरण संचालन और रखरखाव लागत को कम करने में मदद करता है।

स्थापना सुविधा और लागत नियंत्रण

इसके अलावा, GICLZ ड्रम के आकार के गियर कपलिंग का डिज़ाइन भी पूरी तरह से स्थापना सुविधा और दीर्घकालिक लागत नियंत्रण पर विचार करता है। इसकी कॉम्पैक्ट संरचना, मजबूत भार-वहन क्षमता के साथ मिलकर, कुशल संचालन प्रदर्शन सुनिश्चित करती हैऔद्योगिक गियर युग्मन, जो बार-बार रखरखाव के हस्तक्षेप के बिना उपकरणों के दीर्घकालिक निरंतर संचालन का समर्थन कर सकता है।

यह डिजाइन अवधारणा वैश्विक बाजार के लिए उच्च-गुणवत्ता और विनिमेय घटकों को प्रदान करने, दुनिया भर के औद्योगिक उद्यमों के लिए अधिक लागत प्रभावी ट्रांसमिशन समाधान लाने की रायडाफॉन की प्रतिबद्धता के अनुरूप है।

उत्पाद विशेषताएँ

मानक अनुपालन और शाफ्टिंग अनुकूलन

रायडफ़ोन द्वारा निर्मित GICLZ ड्रम के आकार का गियर कपलिंग इसका कड़ाई से अनुपालन करता हैजेबी/जेडक्यू मानकबुनियादी मापदंडों और आयामों के लिए, और गियर कपलिंग के लिए जेबी/जेडक्यू4382-86 तकनीकी विशिष्टताओं की आवश्यकताओं को पूरी तरह से पूरा करता है।

यह औद्योगिक ट्रांसमिशन क्षेत्र में अत्यधिक पसंदीदा लचीला ड्रम-आकार का गियर कपलिंग समाधान है। विशेष रूप से क्षैतिज समाक्षीय ट्रांसमिशन शाफ्टिंग को जोड़ने के लिए डिज़ाइन किया गया, यह युग्मन लचीले ढंग से वास्तविक कामकाजी परिस्थितियों में शाफ्टिंग के कोणीय विचलन और रेडियल विस्थापन के अनुकूल हो सकता है। यह शाफ्टिंग के सीमित अक्षीय मुक्त संचलन की भी अनुमति देता है, ऑपरेशन के दौरान तापमान परिवर्तन के कारण शाफ्टिंग के थर्मल विस्तार और संकुचन का आसानी से सामना करता है, इस प्रकार उपकरण के स्थिर संचरण के लिए विश्वसनीय गारंटी प्रदान करता है।

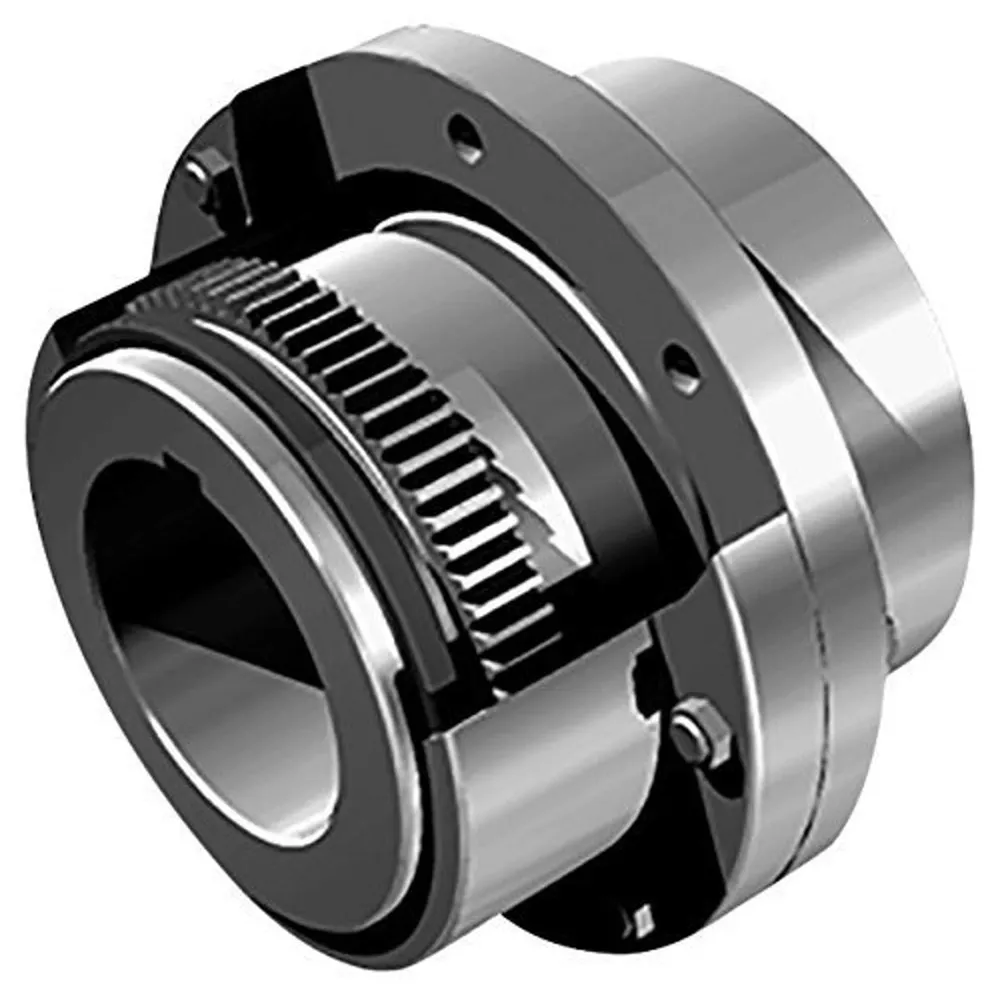

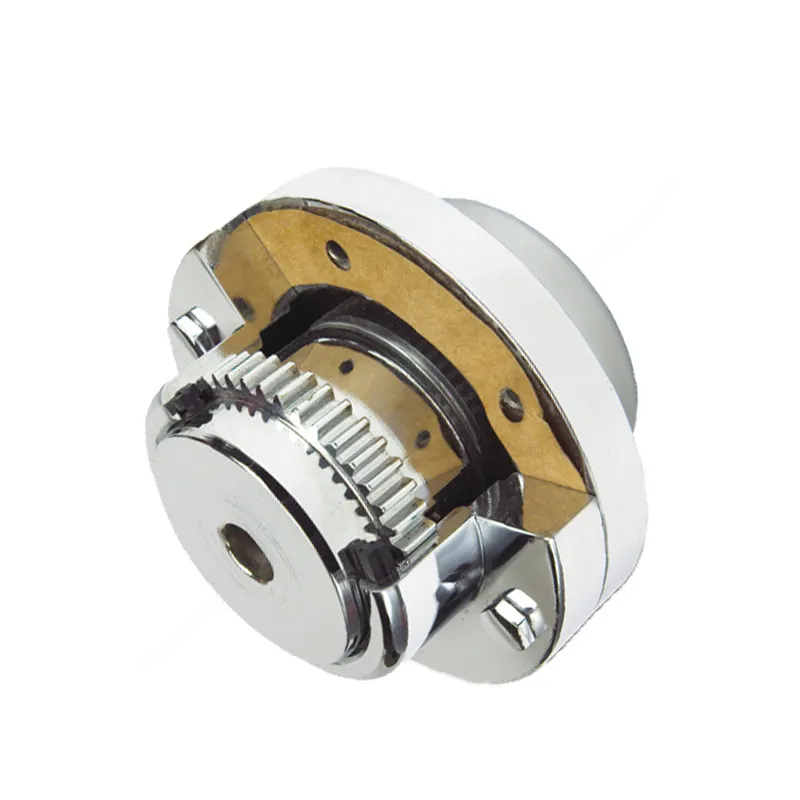

ड्रम के आकार का बाहरी गियर आस्तीन संरचना

GICLZ ड्रम के आकार के गियर कपलिंग की सबसे प्रमुख डिज़ाइन विशेषता इसकी ड्रम के आकार की बाहरी गियर स्लीव संरचना में निहित है। यह डिज़ाइन युग्मन के आंतरिक और बाहरी दांतों को इष्टतम मेशिंग स्थिति प्राप्त करने में सक्षम बनाता है, जिससे ट्रांसमिशन स्थिरता में काफी सुधार होता है।

युग्मन मध्यम-कठोर दांत सतहों के साथ उच्च गुणवत्ता वाले स्टील से बना है। इसकी ठोस सामग्री और उचित संरचना पर भरोसा करते हुए, यह उच्च प्रदर्शन वाला बन जाता हैउच्च-टोक़ ड्रम के आकार का गियर युग्मन, उत्कृष्ट भार-वहन क्षमता का दावा करता है और औद्योगिक परिदृश्यों में भारी-भार ट्रांसमिशन आवश्यकताओं को आसानी से संभालने में सक्षम है। इसके प्रदर्शन को और बढ़ाने के लिए, दांत की सतहों को एचआरसी ≥ 56 के कठोरता मानक तक पहुंचने के लिए सख्त उपचार से गुजरना पड़ सकता है। सख्त होने के बाद, शाफ्टिंग पर अतिरिक्त बोझ डाले बिना, इसकी हल्की विशेषता और कम घूर्णी जड़ता को बनाए रखते हुए युग्मन की भार-वहन क्षमता में काफी वृद्धि होती है।

विश्वसनीयता, स्नेहन और सीलिंग

विश्वसनीयता के मामले में, GICLZ ड्रम के आकार का गियर कपलिंग भी उत्कृष्ट प्रदर्शन करता है। यह उन्नत स्नेहन संरचनाओं और सीलिंग घटकों से सुसज्जित है। अच्छी चिकनाई दांतों की सतह के घिसाव को कम कर सकती है, जबकि उच्च गुणवत्ता वाली सीलिंग चिकनाई वाले तेल के रिसाव और अशुद्धता घुसपैठ को प्रभावी ढंग से रोक सकती है।

यह न केवल कपलिंग की सेवा जीवन को बढ़ाता है बल्कि दैनिक रखरखाव को भी सरल बनाता है। के तौर परउच्च-गलत संरेखण-क्षतिपूर्ति ड्रम के आकार का गियर युग्मन, इसका सममित संरचनात्मक डिजाइन इसके घटकों को उत्कृष्ट विनिमेयता प्रदान करता है, जिससे भागों का रखरखाव और प्रतिस्थापन अधिक कुशल और सुविधाजनक हो जाता है। जब युग्मन की ऑपरेटिंग रैखिक गति 36 मीटर/सेकेंड से अधिक हो जाती है, तो सटीक गतिशील संतुलन उपचार उपकरण के स्थिर संचालन को सुनिश्चित करता है, जिससे ट्रांसमिशन सटीकता को प्रभावित करने वाले उच्च गति संचालन के कारण होने वाले कंपन से बचा जा सकता है।

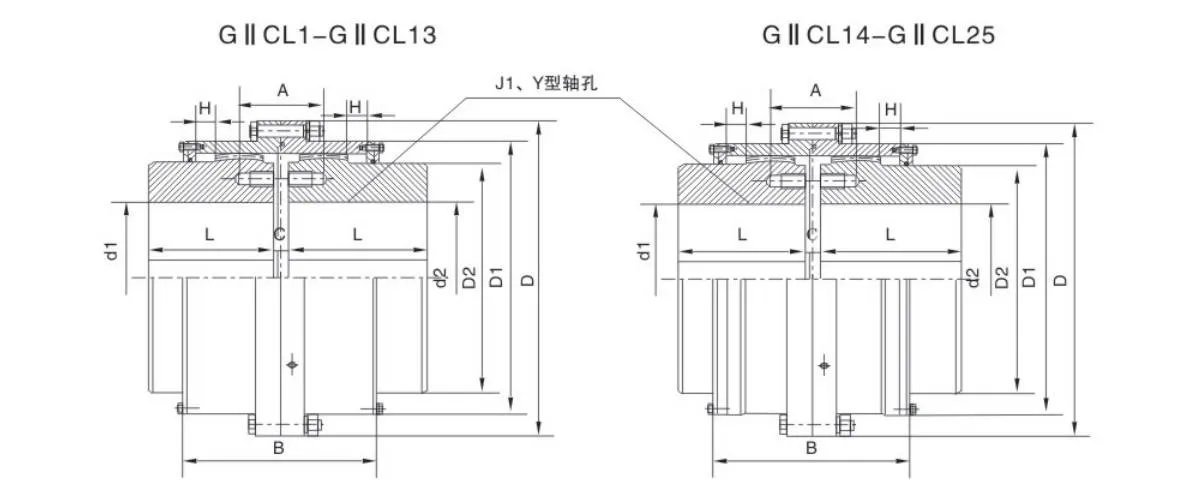

शाफ्ट होल कॉन्फ़िगरेशन और पूर्ण-श्रृंखला मैट्रिक्स

विभिन्न उपकरणों की कनेक्शन आवश्यकताओं को पूरा करने के लिए, GICLZ ड्रम के आकार का गियर कपलिंग विभिन्न प्रकार की शाफ्ट होल कॉन्फ़िगरेशन योजनाएं प्रदान करता है, जिसमें टाइप Y, टाइप Z1 और टाइप J1 जैसे कई शाफ्ट होल संयोजन शामिल होते हैं। इससे कोई फर्क नहीं पड़ता कि किस प्रकार का शाफ्टिंग कनेक्शन परिदृश्य है, एक उपयुक्त इंस्टॉलेशन विधि पाई जा सकती है।

गियर कपलिंग के क्षेत्र में रेडाफॉन का एक व्यापक लेआउट है। जीआईसीएलजेड प्रकार के अलावा, इसमें जीआईसीएल, जीⅡसीएल, जीⅡसीएलजेड और एनजीसीएल सहित उत्पादों की कई श्रृंखलाएं भी हैं। अपनी पूर्ण-श्रृंखला उत्पाद मैट्रिक्स के साथ, रेडाफॉन भरोसेमंद बन गया हैलचीला गियर युग्मन आपूर्तिकर्ताऔद्योगिक क्षेत्र में, और इसके उत्पादों का व्यापक रूप से धातु विज्ञान, खनन, रसायन इंजीनियरिंग और विद्युत ऊर्जा जैसे विभिन्न उद्योगों की ट्रांसमिशन प्रणालियों में उपयोग किया जाता है।

भार वहन क्षमता और गलत संरेखण प्रदर्शन

भार वहन क्षमता तुलना के संदर्भ में, GICLZ ड्रम के आकार का गियर कपलिंग महत्वपूर्ण लाभ प्रदर्शित करता है। समान आंतरिक आस्तीन बाहरी व्यास और अधिकतम युग्मन बाहरी व्यास की शर्तों के तहत, इसकी भार-वहन क्षमता सीधे-दाँत कपलिंग की तुलना में 15% -20% अधिक है, जो इसे अधिक कॉम्पैक्ट इंस्टॉलेशन स्थान में अधिक टॉर्क संचारित करने में सक्षम बनाती है।

मिसलिग्न्मेंट मुआवजे के प्रदर्शन के मामले में, यह ड्रम के आकार का गियर कपलिंग और भी उत्कृष्ट है। जब रेडियल विस्थापन शून्य होता है, तो इसका कोणीय विस्थापन मुआवजा 1°30′ तक पहुंच सकता है, जो सीधे-दांत वाले कपलिंग की तुलना में 50% सुधार है। यह उन कामकाजी परिस्थितियों में भी स्थिर रूप से काम कर सकता है जहां शाफ्टिंग संरेखण सटीकता आदर्श नहीं है। इसके अलावा, एक ही मॉड्यूल के तहत, दांतों की संख्या और दांतों की चौड़ाई, ड्रम के आकार की दांत संरचना अधिक कोणीय विस्थापन मुआवजा प्राप्त कर सकती है, जिसमें अनुकूलनशीलता सीधे-दांत कपलिंग से कहीं अधिक है।

अनुकूलित टूथ संपर्क और आसान असेंबली

GICLZ के ड्रम के आकार के दांत की सतह का डिज़ाइन ड्रम के आकार का हैगियर युग्मनआंतरिक और बाहरी दांतों की संपर्क स्थिति को भी अनुकूलित कर सकता है। जब शाफ्टिंग में कोणीय विस्थापन होता है, तो यह प्रभावी रूप से दांत की सतहों पर किनारे के फैलाव से बचाता है, तनाव एकाग्रता को कम करता है, और साथ ही दांत की सतहों के पहनने के प्रतिरोध और घर्षण प्रतिरोध को बढ़ाता है, ट्रांसमिशन के दौरान शोर को कम करता है, उपकरण के रखरखाव अंतराल को बढ़ाता है, रखरखाव के लिए डाउनटाइम को कम करता है, और उत्पादन दक्षता में सुधार करता है।

इसके अलावा, कपलिंग के बाहरी गियर स्लीव के दोनों सिरे बेल-माउथ आकार अपनाते हैं। यह विस्तृत डिज़ाइन कपलिंग की स्थापना और डिसएसेम्बली को अधिक सुविधाजनक बनाता है, जिससे उपकरण असेंबली और रखरखाव के दौरान मानव-घंटे की लागत की बचत होती है।

दक्षता और अनुप्रयोग नोट्स

99.7% तक उच्च ट्रांसमिशन दक्षता के साथ, जीआईसीएलजेड ड्रम के आकार का गियर कपलिंग दुनिया भर में स्ट्रेट-टूथ कपलिंग का एक पसंदीदा विकल्प बन गया है। Raydafon के पास एक पूर्ण उत्पादन प्रणाली है, जो यह सुनिश्चित कर सकती है कि प्रत्येक GICLZ कपलिंग में पूर्ण विनिर्देश हैं और मानकों को पूरा करते हैं, जिससे उपयोगकर्ताओं को स्थिर और विश्वसनीय उत्पाद मिलते हैं।

एक कुशल के रूप मेंऔद्योगिक ड्रम के आकार का गियर युग्मन, इसमें कठोरता और लचीलापन दोनों हैं लेकिन लोच का अभाव है। इसलिए, यह कंपन डंपिंग और बफरिंग की आवश्यकता वाली कामकाजी परिस्थितियों के लिए उपयुक्त नहीं है, न ही इसका उपयोग उन यांत्रिक उपकरणों में किया जा सकता है जिनकी शाफ्टिंग संरेखण सटीकता पर सख्त आवश्यकताएं हैं। उपयोगकर्ता वास्तविक कामकाजी स्थिति की जरूरतों के अनुसार उचित चयन कर सकते हैं।
