हाइड्रोलिक सिलेंडर को डिज़ाइन करते समय किन चरणों का पालन किया जाना चाहिए?

सबसे पहले, दीवार की मोटाई का डिज़ाइनहायड्रॉलिक सिलेंडरसामग्री की तन्यता ताकत, काम के दबाव की आवश्यकताओं, पिस्टन स्ट्रोक आदि पर निर्भर करता है। आम तौर पर, उत्तर में हाइड्रोलिक सिलेंडर बड़े प्रवाह, कम दबाव, पतली दीवारों और बड़े पिस्टन के साथ ग्रेड 35 का उपयोग करते हैं। दक्षिण में, ग्रेड 45 मोटी दीवार वाले उच्च दबाव वाले सिलेंडर और अमेरिकी शैली के संरचनात्मक डिजाइन मुख्य रूप से उपयोग किए जाते हैं। हाइड्रोलिक सिलेंडर के अंदर फंसी गैस धीमी गति से रेंगने का कारण बनती है। गैस को बाहर निकालने के लिए हाइड्रोलिक सिलेंडर को बार-बार संचालित करके इसे प्राप्त किया जा सकता है। आवश्यक मामलों में, गैस को बाहर निकालने के लिए हाइड्रोलिक प्रणाली के संचालन के दौरान निकास उपकरणों को पाइपलाइनों में या हाइड्रोलिक सिलेंडर के दो कक्षों पर स्थापित किया जा सकता है।

हाइड्रोलिक सिलेंडर गाइड सपोर्ट का चयन

आंतरिक गाइड तत्वों के असमान घर्षण के कारण कम गति वाले रेंगने के लिएहायड्रॉलिक सिलेंडर, जैसा कि गाइड समर्थन करता है, धातुओं के उपयोग को प्राथमिकता देने की सिफारिश की जाती है। यदि गैर-धातु समर्थन रिंगों का उपयोग किया जाता है, तो तेल में अच्छी आयामी स्थिरता वाले गैर-धातु समर्थन रिंगों का चयन करने की सलाह दी जाती है, विशेष रूप से छोटे थर्मल विस्तार गुणांक के साथ। इसके अतिरिक्त, समर्थन रिंग की मोटाई को आयामी सहनशीलता और मोटाई की एकरूपता के संदर्भ में सख्ती से नियंत्रित किया जाना चाहिए।

सीलिंग रिंगों का चयन

सीलिंग तत्व की सामग्री के कारण हाइड्रोलिक सिलेंडर की कम गति वाली क्रॉलिंग समस्या के लिए, सीलिंग सामग्री के रूप में पॉलीटेट्राफ्लुओरोएथिलीन के साथ संयुक्त सीलिंग रिंग के उपयोग को प्राथमिकता देने की सिफारिश की जाती है; यदि एक लिप सील का चयन किया जाता है, तो सीलिंग तत्व के लिए नाइट्राइल रबर या इसी तरह की सामग्री का उपयोग करने की सिफारिश की जाती है, क्योंकि इन सामग्रियों में बेहतर पालन क्षमता होती है।

हाइड्रोलिक सिलेंडर प्रकार और संरचनात्मक रूपों का चयन

का प्रकार और संरचनात्मक स्वरूप चुनेंहायड्रॉलिक सिलेंडरमुख्य मशीन की कार्य आवश्यकताओं के आधार पर; इसके स्ट्रोक के प्रत्येक चरण में हाइड्रोलिक सिलेंडर पर भार के भिन्नता पैटर्न और बाहरी भार बल, जैसे गुरुत्वाकर्षण, बाहरी तंत्र गति घर्षण बल, जड़ता बल और कामकाजी भार के आधार पर आवश्यक शक्ति मूल्य निर्धारित करें।

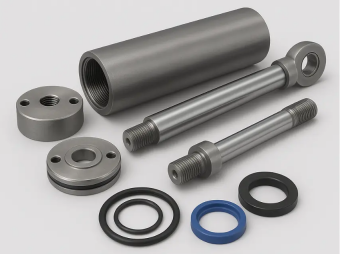

हाइड्रोलिक सिलेंडर की आंतरिक संरचना का चयन

के कार्य भार के आधार परहायड्रॉलिक सिलेंडरऔर तेल का चयनित कामकाजी दबाव, पिस्टन और पिस्टन रॉड के व्यास निर्धारित करता है; हाइड्रोलिक सिलेंडर की गति, पिस्टन के व्यास और पिस्टन रॉड के आधार पर, हाइड्रोलिक पंप की प्रवाह दर निर्धारित करें; सिलेंडर बैरल की सामग्री का चयन करें, बाहरी व्यास की गणना करें; सिलेंडर कवर के संरचनात्मक रूप का चयन करें, सिलेंडर कवर और सिलेंडर बैरल के बीच कनेक्शन की ताकत की गणना करें। अंत में, कार्यशील स्ट्रोक की आवश्यकताओं के अनुसार, हाइड्रोलिक सिलेंडर की कार्यशील लंबाई और पिस्टन रॉड का व्यास निर्धारित करें। सामान्यतया, कार्यशील लंबाई पिस्टन रॉड के व्यास से अधिक होती है। पिस्टन रॉड की पतली प्रकृति के कारण, हाइड्रोलिक सिलेंडर की अनुदैर्ध्य झुकने की ताकत का सत्यापन और स्थिरता की गणना की जानी चाहिए। यदि आवश्यक हो, तो बफर, निकास और धूल-रोधी उपकरण डिज़ाइन करें।
