प्लास्टिक बेवल गियर्स

Raydafon चीन के निंगबो में प्लास्टिक बेवल गियर का निर्माण करता है, जो समकोण ड्राइव के लिए POM और नायलॉन में ढाला जाता है। मानक अनुपात 1:1, 2:1, 3:1, 4:1 और 5:1 हैं; पिच मॉड्यूल M0.25 से M1; दांतों की गिनती 10 से 60 तक; बोर व्यास 3.0 से 10.0 मिमी; बाहरी व्यास 8.7 से 60.4 मिमी; ऑपरेटिंग तापमान -40 डिग्री सेल्सियस से +80 डिग्री सेल्सियस। भाग संख्याओं में GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* शामिल हैं और GB1M512BS*. बीएस प्रत्यय पीतल डालने और सेट स्क्रू को इंगित करता है। महत्वपूर्ण: GB1M512* और GB1M512BS* केवल 60-टूथ बेवल गियर के साथ मेल खाते हैं और अन्य गियर के साथ संगत नहीं हैं। मोल्डेड टूथ ज्यामिति शांत, तंग जाल देती है; पॉलिमर स्व-चिकनाई और रासायनिक प्रतिरोधी है। कस्टम मॉड्यूल, टूथ काउंट, बोर, हब और ड्राइंग के लिए उपलब्ध सामग्री ग्रेड; 24 घंटे के भीतर कोटेशन.

प्लास्टिक बेवल गियर्स - कस्टम मोल्डेड पीओएम और नायलॉन, एम0.25 से एम1

छोटे परिशुद्धता तंत्र के लिए समकोण ड्राइव गियर: 10 से 60 दांतों के साथ 1:1 से 5:1 तक का एक पूर्ण अनुपात परिवार, वैकल्पिक पीतल डालने और सेट स्क्रू के साथ पीओएम या नायलॉन में ढाला गया। कॉफ़ी मशीनों और प्रिंटरों के लिए पर्याप्त शांत, बैटरी चालित उपकरणों के लिए पर्याप्त प्रकाश, और दुनिया में कहीं भी ड्राइंग के लिए आपूर्ति की गई।

  • 1:1 – 5:1मानक अनुपात
  • एम0.25 - एम1पिच मॉड्यूल (मॉड)
  • 10 – 60दाँतों की संख्या उपलब्ध है
  • -40 से +80 डिग्री सेल्सियसपरिचालन तापमान

समकोण ड्राइव के लिए प्लास्टिक बेवल गियर्स - कस्टम मोल्डेड पोम और नायलॉन

एक प्लास्टिक बेवल गियर कटे हुए धातु के दांतों के बजाय मोल्डेड पॉलिमर दांतों का उपयोग करके ड्राइव को 90 डिग्री तक घुमाता है। वह एकल परिवर्तन स्नेहन की आवश्यकता को दूर करता है, जोड़ी के वजन को कम करता है, और जाल को काफी शांत बनाता है - यही कारण है कि यह व्यवस्था कॉफी मशीनों, प्रिंटर, पर्दा मोटर्स, रोबोट वैक्यूम और छोटे रिमोट-कंट्रोल वाहनों में दिखाई देती है। Raydafon इस परिवार का निर्माता और आपूर्तिकर्ता दोनों के रूप में Ningbo, चीन में अपने कारखाने से उत्पादन करता है, इसलिए आपके और मोल्डिंग मशीन के बीच कोई व्यापार मार्जिन नहीं है।

अनुकूलन उन मापदंडों को शामिल करता है जो आम तौर पर तय करते हैं कि गियर फिट बैठता है या नहीं: मॉड्यूल, दांतों की संख्या, बोर व्यास, हब और बॉस आयाम, अनुपात, और पॉलिमर स्वयं। एक ड्राइंग, एक नमूना गियर या आयामों के साथ एक फोटो भी भेजें और हम निकटतम मानक भाग की पुष्टि करेंगे या एक नया टूल उद्धृत करेंगे। एक ही कार्यशाला से संबंधित उत्पादों में व्यापक शामिल हैंप्लास्टिक गियररेंज, दप्लास्टिक पेचदार गियरसमानांतर-शाफ्ट ड्राइव और धातु के लिए परिवारआड़ी गरारीवह रेखा जहां टॉर्क पॉलिमर द्वारा वहन की जा सकने वाली क्षमता से अधिक होता है।

प्लास्टिक बेवल गियर विशिष्टताएँ

  • मानक आयाम संदर्भΦ12 मिमी (नीचे तालिका में सूचीबद्ध आकारों में भी उपलब्ध)
  • पिच मॉड्यूल (मॉड)M0.25, मानक भाग सीमा में 0.5 और 1.0 के साथ
  • सामग्री का प्रकारप्लास्टिक - पोम, नायलॉन (पीए), या ग्राहक की आवश्यकता के अनुसार
  • अनुपात1:1, 2:1, 3:1, 4:1, 5:1
  • परिचालन तापमान-40 डिग्री सेल्सियस से +80 डिग्री सेल्सियस तक
  • वैकल्पिक सुविधाएँब्रास इंसर्ट, सेट स्क्रू, कस्टम बोर और हब
  • .Customizationमॉड्यूल, दांतों की गिनती, बोर, बॉस की लंबाई, दांतों की चौड़ाई, सामग्री ग्रेड

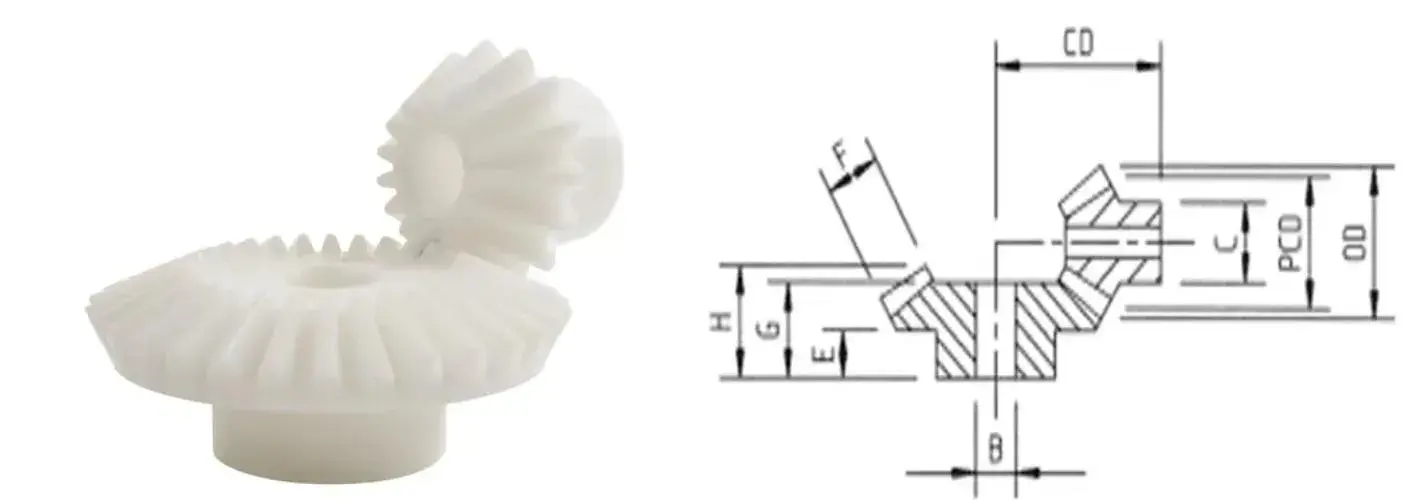

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
प्लास्टिक बेवल गियर परिवार के लिए संदर्भ ज्यामिति - नीचे दिए गए आयाम अक्षर इस ड्राइंग के अनुरूप हैं।
1:1समान गति, समकोण स्थानांतरण
2:1आउटपुट गति आधी कर दें
3:1तीसरी गति में कमी
4:1तिमाही गति में कमी
5:1पाँचवीं गति में कमी

महत्वपूर्ण मिलान नोट:अनुपातयुक्त जोड़ियों का एक साथ उपयोग किया जाना चाहिए। 1:1 अनुपात में स्ट्रेट-टूथ बेवल गियर अपने अनुपात के भीतर विनिमेय हैं, लेकिन5:1 अनुपात वाले भाग जिनकी भाग संख्या * (जीबी1एम512* और जीबी1एम512बीएस*) में समाप्त होती है, केवल 60-टूथ बेवल गियर से मेल खाते हैं - उनकी ज्यामिति किसी अन्य गियर के साथ संगत नहीं है।ऑर्डर देने से पहले कृपया मेटिंग पार्ट नंबर की पुष्टि करें।

आयाम, दांतों की संख्या और अनुपात

सभी आयाम मिमी में. अपने स्वयं के लेआउट के अनुसार फिटमेंट की जांच करने के लिए उपरोक्त संदर्भ ड्राइंग के साथ अक्षरों बी, सीडी, सी, ई, एफ, जी और एच का उपयोग करें।

प्रत्येक कॉलम को पढ़ने के लिए तालिका को किनारे की ओर स्क्रॉल करें। दाहिने हाथ का कॉलम प्रत्येक भाग के लिए पीतल के इंसर्ट और सेट स्क्रू संस्करण को दर्शाता है।

भाग नं. आवाज़ का उतार-चढ़ाव
(मॉड)
की संख्या
दाँत
सभी आयाम मिमी में पीतल का आवेषण
& सेट पेंच
बाहर का व्यास. पिच व्यास. बोर दीया. बी सीडी हब दीया. सी बॉस की लंबाई ई दाँत की चौड़ाई एफ लंबाई जी लंबाई एच
1:1 अनुपात
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
2:1 अनुपात
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
3:1 अनुपात
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
4:1 अनुपात
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
5:1 अनुपात
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

तालिका पढ़ना:बीएस प्रत्यय वाले हिस्सों में सकारात्मक शाफ्ट फिक्सिंग के लिए पीतल का इंसर्ट और सेट स्क्रू होता है। अक्षर बी, सीडी, सी, ई, एफ, जी और एच उपरोक्त विनिर्देश अनुभाग में संदर्भ ड्राइंग का पालन करते हैं। लंबाई वाले कॉलम में डैश का मतलब है कि आयाम उस हिस्से पर लागू नहीं है। निश्चित नहीं हैं कि कौन सा जोड़ा आपके लेआउट के अनुकूल है? ड्राइंग या शाफ्ट आयाम भेजें और हम उसका मिलान करेंगे।

उत्पाद विवरण

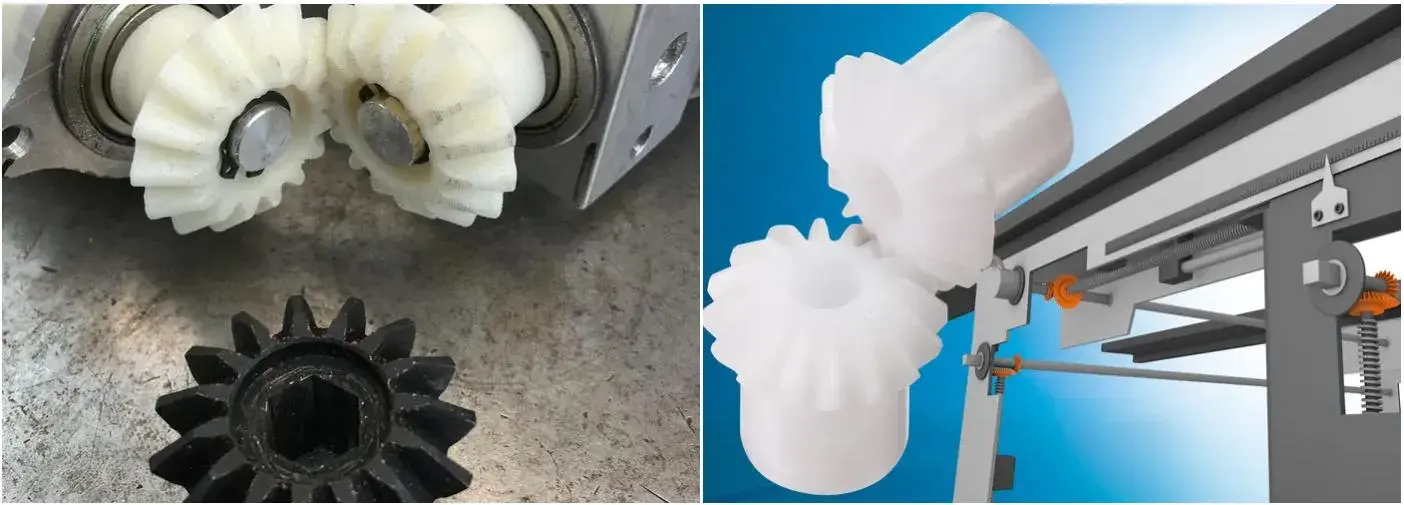

हमारे मोल्डेड प्लास्टिक बेवल गियर्स की तस्वीरें - टूथ फॉर्म, हब और ब्रास इन्सर्ट विकल्प।

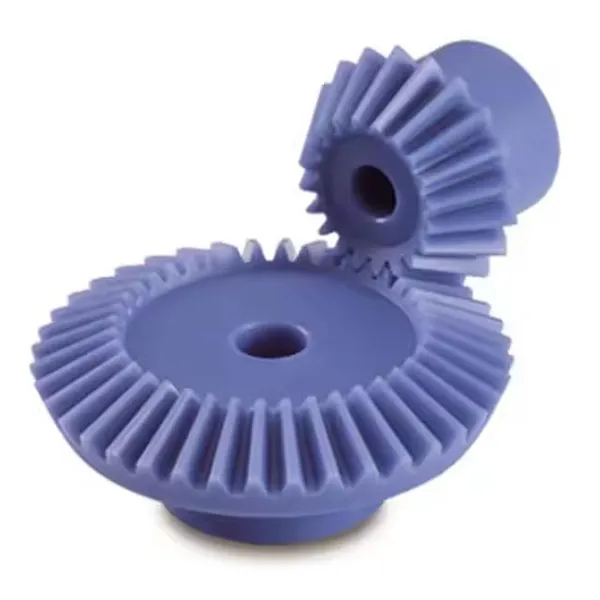

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
मोल्डेड प्लास्टिक बेवल गियर्स - अनुपात सीमा में टूथ फॉर्म और हब विवरण।

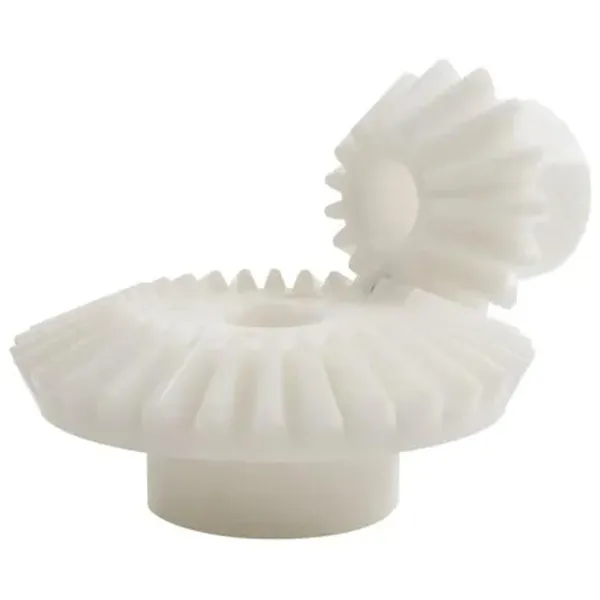

Plastic bevel gear pair in POM moulded for a right-angle drive
समकोण ड्राइव के लिए पोम बेवल गियर जोड़ी।

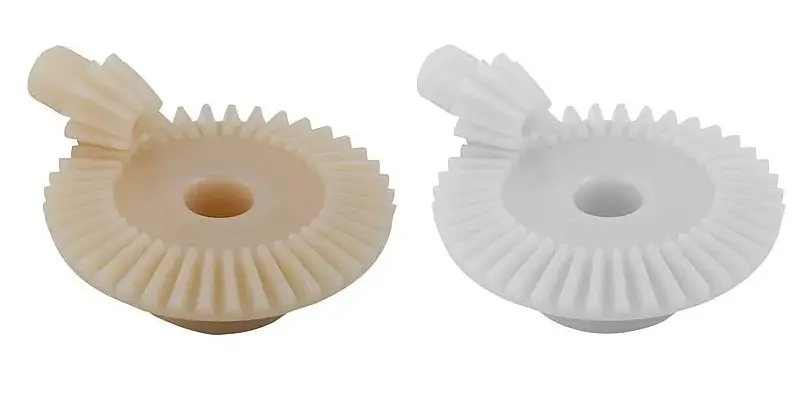

Plastic bevel gear set assembled and checked before packing
पैकिंग से पहले मेश और बैकलैश के लिए मैटेड गियर सेट की जांच की गई।

प्रमुख लाभ

  • स्वच्छ, पहनने के लिए प्रतिरोधी पॉलिमरपीओएम और नायलॉन नमी और रसायनों की एक विस्तृत श्रृंखला का विरोध करते हैं, इसलिए गियर आर्द्र, धुले हुए या हल्के संक्षारक वातावरण में काम करता रहता है जहां चढ़ाया हुआ धातु गियर अंततः खराब हो जाता है। रखरखाव के लिए कोई पेंटिंग, कोई प्लेटिंग और कोई तेल फिल्म नहीं।
  • सटीक रूप से ढाले गए दांतदांत का आकार कटर के बजाय मोल्ड गुहा से आता है, इसलिए पूरे बैच में जुड़ाव कड़ा और सुसंगत रहता है। परिणाम स्थिर, शांत घूर्णन है - वह संपत्ति जो कॉफी मशीन और प्रिंटर जैसे शोर-संवेदनशील उपकरणों में सबसे अधिक मायने रखती है।
  • धातु के वजन का एक अंशकम द्रव्यमान शाफ्ट और बीयरिंग पर भार को कम करता है, मोटर को चलाने के लिए जड़ता को कम करता है, और पोर्टेबल और बैटरी चालित उत्पादों में बैटरी जीवन को बढ़ाता है।
  • एक कॉम्पैक्ट लिफाफे में समकोण ड्राइवबेवल ज्यामिति एक अलग गियरबॉक्स आवास की आवश्यकता के बिना 90 डिग्री के माध्यम से बिजली स्थानांतरित करती है, जो छोटे तंत्र को छोटा और इकट्ठा करने में आसान रखती है।
  • आपके ड्राइंग के अनुसार अनुकूलितमॉड्यूल, दांतों की गिनती, बोर व्यास, हब और बॉस आयाम, अनुपात और पॉलिमर ग्रेड सभी को आवश्यकता के अनुसार उत्पादित किया जा सकता है। यदि तालिका में कोई मानक भाग फिट बैठता है, तो हम ऐसा कहेंगे और आपकी टूलींग लागत बचाएंगे।
  • फ़ैक्टरी-प्रत्यक्ष मूल्य और नियंत्रणमोल्डिंग, निरीक्षण और पैकिंग घर में ही होती है, इसलिए कोई मध्यवर्ती मार्जिन नहीं है और गुणवत्ता की जांच उसी टीम द्वारा की जाती है जिसने भाग बनाया था।

अनुप्रयोग

हल्के वजन, शांत चलने और संक्षारण प्रतिरोध का संयोजन प्लास्टिक बेवल गियर को कई उत्पाद परिवारों में छोटे समकोण ड्राइव के लिए उपयुक्त बनाता है।

स्मार्ट घरेलू उपकरण

स्मार्ट पर्दा मशीनें कमरे को परेशान किए बिना चुपचाप खुलती और बंद होती हैं, जबकि रोबोट वैक्यूम क्लीनर कम बिजली खपत और लंबी सेवा जीवन के साथ चढ़ने और मुड़ने के लिए समान समकोण ड्राइव का उपयोग करते हैं।

कार्यालय उपकरण

प्रिंटर सुचारू पेपर फीड और कम परिचालन शोर के लिए सुसंगत टूथ फॉर्म पर भरोसा करते हैं, और श्रेडर समय से पहले विफलता के बिना निरंतर पेपर लोड से निपटने के लिए रासायनिक प्रतिरोध और पहनने के प्रतिरोध का उपयोग करते हैं।

खिलौने और उपभोक्ता उत्पाद

रिमोट-कंट्रोल वाहनों को कम वजन से लाभ होता है, जिससे बैटरी जीवन में सुधार होता है, जबकि पॉलिमर बूंदों और प्रभावों को सहन करता है। बच्चों के उत्पादों के लिए उपयुक्त सामग्री ग्रेड उपलब्ध हैं।

कॉफ़ी मशीनें और छोटे उपकरण

संलग्न उपकरणों में समकोण ड्राइव आसपास के हिस्सों के ग्रीस संदूषण के बिना चलती है, और ढाला जाल घरेलू वातावरण में शोर को कम रखता है।

इंस्ट्रुमेंटेशन और छोटे एक्चुएटर्स

मापने और स्थिति निर्धारण तंत्र में कॉम्पैक्ट 90-डिग्री स्थानांतरण, जहां कम जड़ता और गैर-चुंबकीय, गैर-जंग लगने वाले हिस्से एक लाभ हैं।

कस्टम मशीनरी

कोई भी छोटा समकोण ड्राइव जहां आपको अन्यथा धातु बेवल जोड़ी, एक अलग आवास और एक स्नेहन बिंदु की आवश्यकता होगी। ड्राइंग और ड्यूटी भेजें और हम सामग्री और अनुपात पर सलाह देंगे।

Plastic bevel gears used in smart home, office equipment and toy applications
प्लास्टिक बेवल गियर स्मार्ट होम, कार्यालय उपकरण और उपभोक्ता उत्पाद अनुप्रयोगों में सेवा में हैं।

क्रेता अक्सर पूछे जाने वाले प्रश्न

  • क्या आप मेरे चित्र के अनुसार या किसी नमूने से प्लास्टिक बेवल गियर तैयार कर सकते हैं?हाँ। मॉड्यूल, दांतों की गिनती, अनुपात, बोर और सामग्री प्राथमिकता के साथ एक आयामी ड्राइंग या नमूना गियर भेजें। हम पुष्टि करते हैं कि ऊपर दी गई तालिका में मौजूदा मानक भाग फिट बैठता है या नहीं, या एक नया साँचा उद्धृत करते हैं, और यदि आप टूलींग से पहले ज्यामिति को मान्य करना चाहते हैं तो पहले एक मशीनीकृत प्रोटोटाइप की आपूर्ति कर सकते हैं।
  • मुझे कौन सी सामग्री चुननी चाहिए, पोम या नायलॉन?सटीक बेवल जोड़े के लिए पीओएम सामान्य पसंद है क्योंकि यह कठोर, कम घर्षण वाला और नमी के तहत आयामी रूप से स्थिर है, जो केंद्र की दूरी और बैकलैश को पूर्वानुमानित रखता है। नायलॉन अधिक कठोर है और प्रभाव को अवशोषित करने में बेहतर है, लेकिन यह नमी को अवशोषित करता है और आयाम में थोड़ा आगे बढ़ता है। हमें भार, गति और वातावरण बताएं और हम एक की सिफारिश करेंगे।
  • क्या गियर सुमेलित जोड़े के रूप में दिए गए हैं?एक बेवल जोड़ी केवल उस मेटिंग गियर के साथ सही ढंग से काम करती है जिसके लिए इसे डिज़ाइन किया गया था। तारांकन चिह्न (GB1M512* और GB1M512BS*) से चिह्नित हिस्से केवल 60-टूथ गियर से मेल खाते हैं और अन्य गियर के साथ संगत नहीं हैं। प्रत्येक अन्य पार्ट नंबर के लिए, ऑर्डर करने से पहले हमारे साथ मेटिंग पार्ट की पुष्टि करें और हम जोड़ी की जांच करेंगे।
  • भाग संख्या पर बीएस प्रत्यय का क्या अर्थ है?बीएस एक पीतल के इंसर्ट और सेट स्क्रू को इंगित करता है, जो सादे ढाले हुए बोर पर निर्भर होने के बजाय शाफ्ट को एक सकारात्मक यांत्रिक फिक्सिंग देता है। यह सामान्य विकल्प है जहां गियर रिवर्सिंग लोड लेता है या जहां शाफ्ट फिट बैठता है, फिसलना नहीं चाहिए।
  • कार्यशील तापमान क्या है और क्या आप उच्च तापमान वाली सामग्री की आपूर्ति कर सकते हैं?मानक सीमा -40 डिग्री सेल्सियस से +80 डिग्री सेल्सियस है। अधिक गर्म चलने वाले उपकरणों के लिए, PEEK या PPS जैसी सामग्रियों को उद्धृत किया जा सकता है; हमें निरंतर ऑपरेटिंग तापमान बताएं और हम पुष्टि करेंगे कि एप्लिकेशन को क्या चाहिए।
  • आपके लीड समय और ऑर्डर की शर्तें क्या हैं?आवश्यक मात्रा के साथ पार्ट नंबर या ड्राइंग भेजें। हम कीमत, टूलींग आवश्यकता, यदि कोई हो, और लीड समय के साथ उत्तर देते हैं - सामान्यतः 24 घंटों के भीतर। मानक हिस्से उत्पादन स्टॉक से भेजे जाते हैं; नई टूलींग पुष्टि की गई ड्राइंग का अनुसरण करती है।

संबंधित उत्पाद और आगे पढ़ना

प्लास्टिक बेवल गियर कोटेशन का अनुरोध करें

ऊपर दी गई तालिका से भाग संख्या या अपनी खुद की ड्राइंग भेजें - मॉड्यूल, अनुपात, दांतों की गिनती, बोर और मात्रा। हम मेटिंग गियर के फिटमेंट की पुष्टि करते हैं, सामग्री पर सलाह देते हैं और 24 घंटे के भीतर कीमत और लीड टाइम के साथ जवाब देते हैं।

अभी पूछताछ भेजें

* अनुपातों को सुमेलित जोड़े के रूप में क्रमबद्ध किया जाना चाहिए। आयाम विनिर्देश अनुभाग में संदर्भ ड्राइंग का पालन करते हैं; कृपया ऑर्डर देने से पहले अपनी असेंबली के विरुद्ध अंतिम ड्राइंग की पुष्टि करें। ब्रास इंसर्ट और सेट स्क्रू संस्करणों की पहचान बीएस प्रत्यय द्वारा की जाती है।

जांच भेजें
संपर्क सूचना
  • पता

    लुओटुओ औद्योगिक क्षेत्र, झेनहाई जिला, निंगबो शहर, चीन

  • टेलीफोन

    +86-574-87167707

  • ईमेल

    [email protected]
