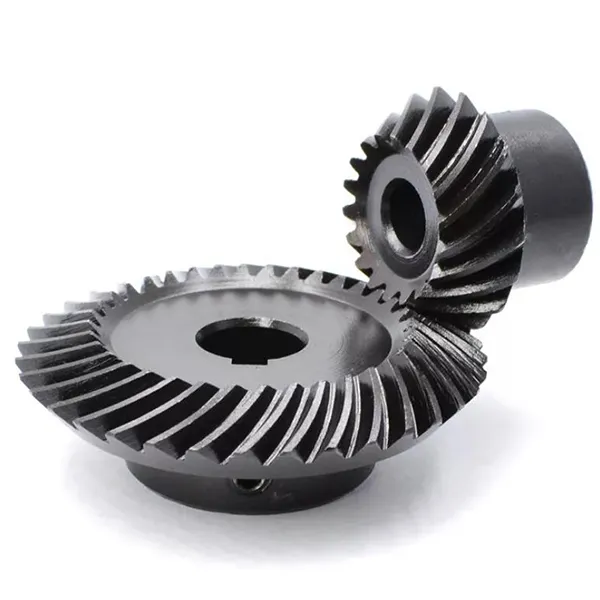

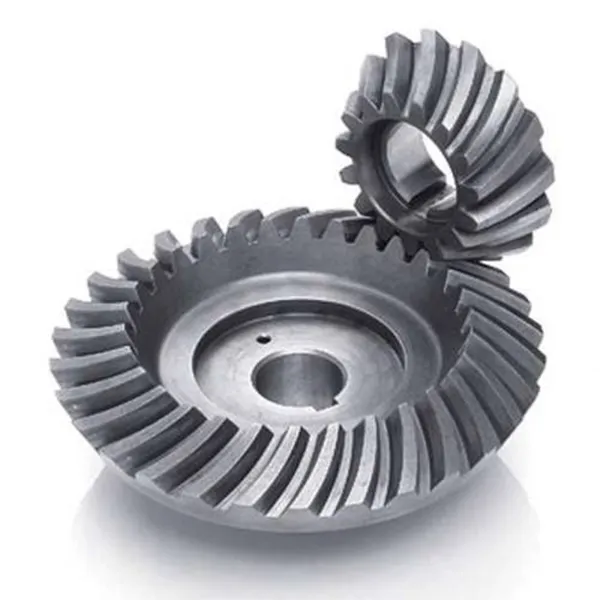

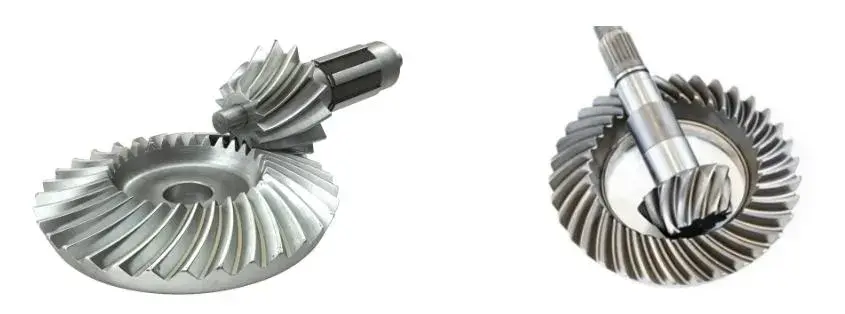

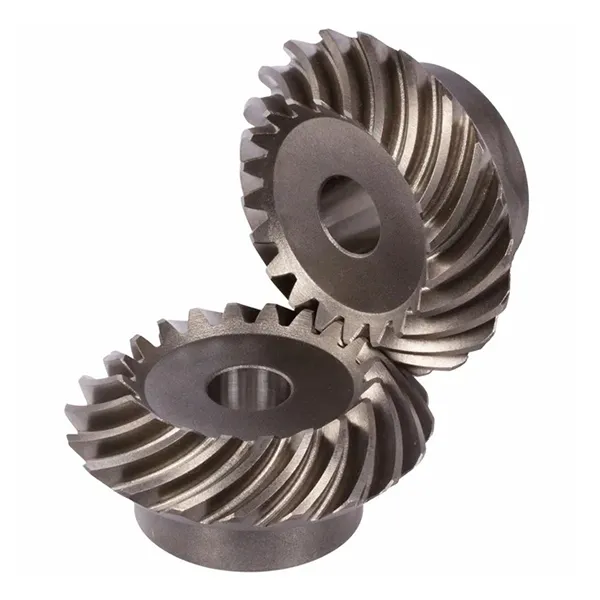

सर्पिल बेवल गियर समकोण ट्रांसमिशन विकल्प है जब चिकनाई और भार क्षमता किसी भी अन्य चीज़ से अधिक मायने रखती है। घुमावदार दांत रेखाएं हर पल दो या दो से अधिक दांतों को संपर्क में रखती हैं, इसलिए ड्राइव चुपचाप चलती है, समान रूप से घिसती है और समान आकार की सीधी बेवल जोड़ी की तुलना में कहीं अधिक भार उठाती है। रेडाफॉन चीन के निंगबो में अपनी फैक्ट्री में इन गियर्स को काटता है, गर्म करता है और पीसता है।
डिज़ाइन का औचित्य
दोनों के बीच का अंतर पूरी तरह से दांत की रेखा में है। एक सीधे बेवल गियर के दांत रेडियल रूप से चलते हैं, इसलिए प्रत्येक दांत एक ही पल में संभोग दांत को अपनी पूरी चौड़ाई में संलग्न करता है - एक अचानक प्रभाव जो हर दांत पर दोहराया जाता है। सर्पिल बेवल गियर के दांत एक वक्र पर काटे जाते हैं, इसलिए संपर्क दांत के एक छोर से शुरू होता है और दूसरे छोर तक जाता है, ठीक उसी तरह जैसे एक ज़िप बंद होता है। वह एकल ज्यामितीय परिवर्तन नीचे दिए गए प्रत्येक लाभ के लिए जिम्मेदार है।
योजना बनाने लायक एक डिज़ाइन बिंदु:क्योंकि दांत की रेखा पेचदार होती है, एक सर्पिल बेवल गियर शाफ्ट के साथ अक्षीय जोर उत्पन्न करता है। यह कोई दोष नहीं है - यह सहज जुड़ाव की कीमत है। इसे लेने के लिए बीयरिंगों को चुना जाना चाहिए, यही कारण है कि एक सर्पिल बेवल जोड़ी को आम तौर पर सीधे बेवल जोड़ी के लिए ड्रॉप-इन प्रतिस्थापन के बजाय शाफ्ट और बीयरिंग व्यवस्था के साथ निर्दिष्ट किया जाता है।
विशेष विवरण
पूर्ण विशिष्टता शीट. प्रत्येक पंक्ति को पढ़ने के लिए मोबाइल डिवाइस पर तालिका को किनारे की ओर स्क्रॉल करें।
| वस्तु | विनिर्देश |
|---|---|
| मॉडल संख्या | एम3, एम4, एम5, एम8, एम12, आदि। |
| सामग्री | पीतल, C45 स्टील, स्टेनलेस स्टील, तांबा, POM, एल्यूमीनियम, मिश्र धातु, और अन्य |
| मानक | आईएसओ, डीआईएन, एएनएसआई, जेआईएस, बीएस और गैर-मानक |
| शुद्धता | DIN6, DIN7, DIN8, DIN9 |
| दांतों का इलाज | कठोर किया हुआ, पिसा हुआ या पिसा हुआ |
| सहनशीलता | 0.001 मिमी - 0.01 मिमी - 0.1 मिमी, सुविधा और निर्दिष्ट सटीक ग्रेड के आधार पर |
| सतह का उपचार | जिंक-प्लेटेड, निकल-प्लेटेड, निष्क्रियता, ऑक्सीकरण, एनोडाइजेशन, जियोमेट, डैक्रोमेट, ब्लैक ऑक्साइड, फॉस्फेटाइजिंग, पाउडर कोटिंग, इलेक्ट्रोफोरेसिस |
| खत्म करना | शॉट ब्लास्टिंग, सैंडब्लास्टिंग, हीट ट्रीटमेंट, एनीलिंग, टेम्परिंग, पॉलिशिंग |
| आइटम पैकिंग | प्लास्टिक बैग और कार्टन, या लकड़ी की पैकिंग |
| भुगतान की शर्तें | टी/टी, एल/सी |
| उत्पादन का नेतृत्व समय | नमूने के लिए 20 कार्यदिवस, थोक के लिए 25 दिन |
| नमूने | नमूना मूल्य सीमा 2-100 अमेरिकी डॉलर। ग्राहक द्वारा भुगतान किया गया नमूना एक्सप्रेस भाड़ा। |
| आवेदन | स्वचालित नियंत्रण मशीनें, अर्धचालक उद्योग, सामान्य औद्योगिक मशीनरी, चिकित्सा उपकरण, सौर ऊर्जा उपकरण, मशीन टूल्स, पार्किंग सिस्टम, हाई-स्पीड रेल और विमानन परिवहन उपकरण, और इसी तरह |
सहनशीलता और परिशुद्धता के बारे में:इस तालिका के आंकड़े पूरे उत्पाद परिवार की एक श्रृंखला हैं, एक भी गारंटीशुदा मूल्य नहीं। सहनशीलता मापी जा रही विशेषता, मॉड्यूल और आपके द्वारा निर्दिष्ट सटीक ग्रेड पर निर्भर करती है - एक DIN6 ग्राउंड गियर DIN9 मिल्ड वाले की तुलना में अधिक सख्त सीमा रखता है। हमें अपनी असेंबली के बैकलैश और संपर्क-पैटर्न की आवश्यकता बताएं और हम पुष्टि करेंगे कि आपके गियर को किस ग्रेड और प्रक्रिया की आवश्यकता है।
उत्पादन
सर्पिल बेवल गियर अच्छी तरह से उत्पादन करने के लिए सबसे कठिन गियर प्रकारों में से हैं, क्योंकि टूथ फ्लैंक एक घुमावदार सतह है जिसे उत्पन्न करना होता है, न कि केवल काटना होता है। प्रत्येक ऑर्डर पर हम जो प्रक्रिया चलाते हैं वह जानबूझकर अनुक्रमिक होती है: प्रत्येक चरण समाप्त हो जाता है और अगले शुरू होने से पहले निरीक्षण किया जाता है, इसलिए अंतिम असेंबली के बजाय उस चरण में समस्या पकड़ी जाती है जिसने इसे बनाया है।
ड्राइंग के अनुसार सामग्री का चयन किया जाता है और रिक्त स्थान को मोड़ दिया जाता है और बढ़ते हुए चेहरों को स्थापित करने के लिए उसका सामना किया जाता है और प्रत्येक बाद के ऑपरेशन के संदर्भ में बोर किया जाता है।
कटर हेड रेडियस का उपयोग करके सर्पिल बेवल गियर कटिंग मशीन पर टूथ फ्लैंक उत्पन्न किए जाते हैं जो आवश्यक सर्पिल कोण और संपर्क पैटर्न उत्पन्न करते हैं।
केस सख्त होने से पहनने के प्रतिरोध के लिए दांतों की सतह की कठोरता बढ़ जाती है, जबकि कोर ड्राइव द्वारा देखे जाने वाले प्रभाव भार को अवशोषित करने के लिए पर्याप्त कठोर रहता है।
जहां उच्च परिशुद्धता ग्रेड निर्दिष्ट किया गया है, विरूपण को ठीक करने और संपर्क क्षेत्र और सतह खत्म में सुधार करने के लिए गर्मी उपचार के बाद फ्लैंक को जमीन पर रखा जाता है।
जोड़ी को मार्किंग कंपाउंड के साथ एक परीक्षण रिग में चलाया जाता है ताकि जोड़ी जारी होने से पहले ड्राइंग के सामने संपर्क पैटर्न की स्थिति, आकार और आकार का निरीक्षण किया जा सके।
असेंबली के लिए महत्वपूर्ण सुविधाओं पर अंतिम आयामी जांच, फिर निर्यात के लिए सुरक्षात्मक पैकिंग - प्लास्टिक बैग और कार्टन, या बड़े सेट के लिए लकड़ी का केस।
प्रमुख लाभ
चूँकि दाँत की रेखा घुमावदार होती है, किसी भी समय कम से कम दो दाँत जाल में होते हैं और पार्श्व के आर-पार संपर्क के दौरान भार एक दाँत से दूसरे दाँत पर चला जाता है। पूर्ण-चौड़ाई वाले प्रभाव का एक भी क्षण नहीं होता है, जैसा कि सीधे बेवल गियर के साथ होता है, इसलिए कंपन और शोर में स्पष्ट रूप से गिरावट आती है - जो कि इस दांत को मानक विकल्प बनाता है जहां शोर को नियंत्रित किया जाता है, मशीन टूल स्पिंडल से लेकर यात्री वाहन एक्सल तक।
हेलिक्स कोण ओवरलैप गुणांक को बढ़ाता है, जिसका अर्थ है कि अधिक दांत भार साझा करते हैं और प्रत्येक फ्लैंक पर संपर्क दबाव कम होता है। लंबी संपर्क रेखा के साथ संयुक्त कम दबाव, पिच लाइन के पास केंद्रित होने के बजाय दाँत की सतह पर घिसाव को अधिक समान रूप से फैलाता है। व्यावहारिक परिणाम एक ऐसा गियर है जो अपने आकार के अनुसार भारी टॉर्क वहन करता है और निरंतर ड्यूटी के तहत अपनी सटीकता को लंबे समय तक बनाए रखता है।

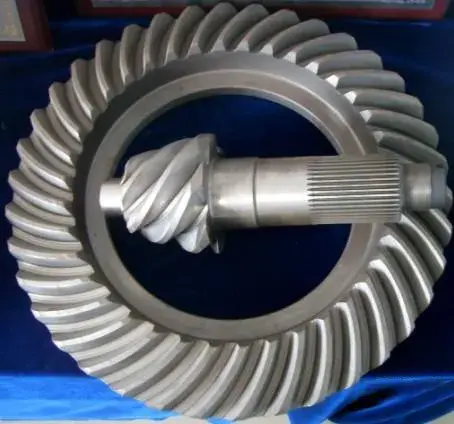

सर्पिल बेवल जोड़ी के पिनियन को कम से कम पांच दांतों से काटा जा सकता है, जो दो के बजाय एक समकोण चरण में बड़े कटौती अनुपात को प्राप्त करने की अनुमति देता है। एक मशीन डिजाइनर के लिए इसका मतलब है कम हिस्से, छोटा आवास और कम संचित बैकलैश, यही कारण है कि यह दांत का आकार कॉम्पैक्ट समकोण गियर इकाइयों में अक्सर दिखाई देता है।
क्योंकि फ्लैंक वक्रता कटर हेड त्रिज्या द्वारा निर्धारित की जाती है, संपर्क पैटर्न को काटने के चरण में स्थानांतरित और ठीक किया जा सकता है, और गर्मी उपचार के बाद पीसकर और सुधार किया जा सकता है। दांत वास्तव में कहां स्पर्श करते हैं, उस पर नियंत्रण ही एक गियर सेट को अलग करता है जो वर्षों तक चुपचाप चलता है और जो महीनों के भीतर घिघियाता और खराब हो जाता है - और यह एक ऐसी क्षमता है जो मशीन और ऑपरेटर पर निर्भर करती है, न कि केवल ड्राइंग पर।
उच्च-टॉर्क ड्राइव, C45 या स्टेनलेस स्टील जहां संक्षारण प्रतिरोध मायने रखता है, और हल्के या गैर-चुंबकीय अनुप्रयोगों के लिए पीतल, तांबा, एल्यूमीनियम या पीओएम के लिए मिश्र धातु इस्पात में समान दांत ज्यामिति का उत्पादन किया जा सकता है। सतह के उपचार को फिर पर्यावरण से मेल खाने के लिए चुना जाता है - जस्ता या निकल चढ़ाना, काला ऑक्साइड, संक्षारण संरक्षण के लिए जियोमेट या डैक्रोमेट, एल्यूमीनियम के लिए एनोडाइजेशन, और उपस्थिति और अतिरिक्त स्थायित्व के लिए पाउडर कोटिंग या इलेक्ट्रोफोरेसिस।
अनुप्रयोग
कहीं भी एक ड्राइव को वास्तविक टॉर्क ले जाते हुए और शांत रहते हुए 90 डिग्री तक घूमना पड़ता है:
यदि आपका आवेदन सूचीबद्ध नहीं है, तो कर्तव्य का वर्णन करें - इनपुट गति, टॉर्क, अनुपात और माउंटिंग व्यवस्था। एक सर्पिल बेवल जोड़ी को आम तौर पर इसके शाफ्ट और बीयरिंग लेआउट के साथ मिलकर डिजाइन किया जाता है क्योंकि यह अक्षीय जोर उत्पन्न करता है, इसलिए जितनी जल्दी हम व्यवस्था देखेंगे, परिणाम उतना ही बेहतर होगा।
.Customization
मानक मॉड्यूल रेंज से परे, वे पैरामीटर जो यह तय करते हैं कि कोई गियर आपके आवास में फिट बैठता है या नहीं, सभी को आवश्यकता के अनुसार उत्पादित किया जा सकता है। विशिष्ट अनुकूलन में शामिल हैं:
एक आयामी ड्राइंग, एक नमूना गियर, या आवश्यक अनुपात, टॉर्क और लिफाफा भेजें और हम निकटतम मानक ज्यामिति की पुष्टि करेंगे या एक नया उद्धरण देंगे। सर्पिल बेवल जोड़े को मिलान किए गए सेट के रूप में आपूर्ति की जाती है, इसलिए यदि आप जोड़ी के एक गियर को बदल रहे हैं, तो हमें बताएं - मिलान किए गए जोड़े के केवल आधे हिस्से को बदलने से आम तौर पर शोर और तेजी से घिसाव पैदा होता है, भले ही दोनों हिस्से आयामी रूप से सही हों।
क्रेता अक्सर पूछे जाने वाले प्रश्न
संबंधित
अपना ड्राइंग, नमूना, या आवश्यक मॉड्यूल, अनुपात, टॉर्क और लिफाफा भेजें। हम ज्यामिति, सटीक ग्रेड और सामग्री की पुष्टि करते हैं, और 24 घंटों के भीतर कीमत और लीड समय के साथ उत्तर देते हैं।
अभी पूछताछ भेजें* सहनशीलता, लीड समय और कीमत के आंकड़े पूरे उत्पाद परिवार में एक सीमा के रूप में दिए गए हैं और ड्राइंग के अनुसार प्रति ऑर्डर की पुष्टि की जाती है। सर्पिल बेवल गियर्स को मिलान जोड़े के रूप में आपूर्ति की जाती है; कृपया ऑर्डर करने से पहले मेटिंग पार्ट नंबर की पुष्टि करें।
