बूम एरियल वर्क व्हीकल अपर आर्म हाइड्रोलिक सिलेंडर
  • बूम एरियल वर्क व्हीकल अपर आर्म हाइड्रोलिक सिलेंडरबूम एरियल वर्क व्हीकल अपर आर्म हाइड्रोलिक सिलेंडर
  • बूम एरियल वर्क व्हीकल अपर आर्म हाइड्रोलिक सिलेंडरबूम एरियल वर्क व्हीकल अपर आर्म हाइड्रोलिक सिलेंडर

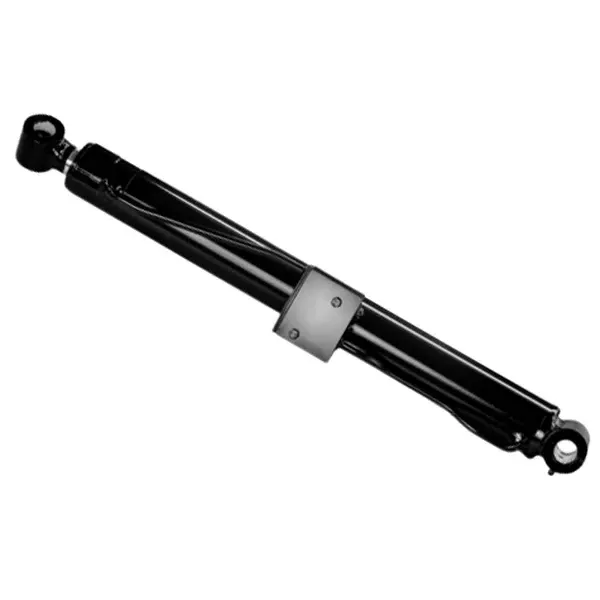

बूम एरियल वर्क व्हीकल अपर आर्म हाइड्रोलिक सिलेंडर

Raydafon एक चीन स्थित OEM निर्माता और बूम एरियल वर्क व्हीकल अपर आर्म हाइड्रोलिक सिलेंडर का आपूर्तिकर्ता है। यह ऊपरी बांह सिलेंडर बिजली की मरम्मत, नगरपालिका निर्माण और बिलबोर्ड स्थापना के लिए उपयोग किए जाने वाले हवाई कार्य वाहनों पर बूम प्लेटफॉर्म को उठाता है और रखता है। मानक मॉडल GTHZ210C-620500-000 में Φ110 मिमी बोर, Φ75 मिमी रॉड, 815 मिमी स्ट्रोक, 1433 मिमी स्थापना दूरी, 23 एमपीए काम करने का दबाव, 2-Φ9 पोर्ट और 100 किलोग्राम वजन का उपयोग किया जाता है। एक पेटेंट किया हुआ डुअल-पिस्टन डिज़ाइन 2000 kN थ्रस्ट तक पहुंचता है, जिसमें पोजिशनिंग त्रुटि ±3 सेमी के भीतर नियंत्रित होती है। सिलेंडर बॉडी विशेष मिश्र धातु इस्पात से बनी है, जिसे छह बार जाली और गर्मी से उपचारित किया गया है, इसकी कठोरता सामान्य स्टील की तुलना में 40% अधिक है। चौगुनी समग्र सीलिंग प्रणाली का उपयोग बारिश, धूल और नमक-स्प्रे वातावरण के लिए किया जाता है, जिसका तटीय परिस्थितियों में 3 साल का निरंतर संचालन सत्यापित है। मॉड्यूलर डिज़ाइन तुलनीय उत्पादों की तुलना में वॉल्यूम को 25% और वजन को 18% कम कर देता है, और त्वरित-इंस्टॉल इंटरफ़ेस इंस्टॉलेशन के समय को आधे से कम कर देता है। कस्टम बोर, स्ट्रोक, इंस्टॉलेशन दूरी, पोर्ट स्थिति और निजी लेबल समर्थित हैं। लक्ष्य मूल्य निर्धारण आम तौर पर मॉडल और मात्रा के आधार पर आयातित विकल्पों के मुकाबले प्रतिस्पर्धी होता है। त्वरित कोटेशन के लिए ड्राइंग नंबर, आवश्यक मात्रा और गंतव्य पोर्ट भेजें।
चीन ओईएम एरियल वर्क व्हीकल सिलेंडर निर्माता

हवाई प्लेटफार्मों और पावर मरम्मत ट्रकों के लिए बूम एरियल वर्क व्हीकल अपर आर्म हाइड्रोलिक सिलेंडर

Raydafon एक चीन स्थित फैक्ट्री-प्रत्यक्ष निर्माता और बूम एरियल वर्क व्हीकल अपर आर्म हाइड्रोलिक सिलेंडर का आपूर्तिकर्ता है। यह ऊपरी बांह सिलेंडर बिजली की मरम्मत, नगरपालिका निर्माण, बिलबोर्ड स्थापना और उच्च ऊंचाई रखरखाव के लिए उपयोग किए जाने वाले हवाई कार्य वाहनों पर बूम प्लेटफॉर्म को चलाता है। मानक मॉडल GTHZ210C-620500-000 एक पेटेंट किए गए दोहरे पिस्टन डिजाइन, 23 एमपीए काम के दबाव, Φ110 मिमी बोर, Φ75 मिमी रॉड और 815 मिमी स्ट्रोक के साथ 2000 kN तक का थ्रस्ट प्रदान करता है। विशेष मिश्र धातु स्टील बॉडी को सामान्य स्टील की तुलना में 40% अधिक कठोरता के लिए छह बार जाली और गर्मी उपचारित किया जाता है, और एक चौगुनी समग्र सीलिंग प्रणाली बारिश, धूल, हवा और तटीय नमक स्प्रे को संभालती है। मॉड्यूलर डिज़ाइन तुलनीय उत्पादों की तुलना में वॉल्यूम को 25% और वजन को 18% कम कर देता है। कस्टम बोर, स्ट्रोक, इंस्टॉलेशन दूरी, पोर्ट स्थिति और निजी लेबल समर्थित हैं। कोटेशन का अनुरोध करने के लिए अपना ड्राइंग नंबर, आवश्यक मात्रा और गंतव्य पोर्ट भेजें।

2000 के.एनअधिकतम जोर
23 एमपीएकार्य का दबाव
Φ110×Φ75बोर × रॉड
815 मिमीआघात

हवाई कार्य वाहन इस अपर आर्म हाइड्रोलिक सिलेंडर को क्यों चुनें?

हवाई कार्य वाहन बिजली मरम्मत, स्ट्रीट लाइट प्रतिस्थापन, बिलबोर्ड स्थापना और भवन रखरखाव के लिए श्रमिकों को उच्च पदों पर ले जाते हैं। ऊपरी बांह सिलेंडर मुख्य हाइड्रोलिक घटक है जो प्लेटफ़ॉर्म को ऊपर उठाता है और पकड़ कर रखता है। यदि यह जोर खो देता है, भार के नीचे बह जाता है या तेल लीक हो जाता है, तो पूरा वाहन उच्च ऊंचाई पर काम करने में अविश्वसनीय हो जाता है।

Raydafon इन स्थितियों के लिए इस बूम एरियल वर्क व्हीकल अपर आर्म हाइड्रोलिक सिलेंडर का निर्माण करता है। एक पेटेंट किया हुआ डुअल-पिस्टन डिज़ाइन 2000 kN थ्रस्ट तक पहुंचता है और ±3 सेमी के भीतर नियंत्रित पोजिशनिंग त्रुटि के साथ कार्य प्लेटफॉर्म को 50 मीटर तक तेजी से उठा सकता है। सिलेंडर बॉडी विशेष मिश्र धातु इस्पात का उपयोग करती है, जाली और गर्मी से छह बार इलाज किया जाता है, जो सामान्य स्टील की तुलना में 40% अधिक कठोरता तक पहुंचता है। एक चौगुनी समग्र सीलिंग संरचना भारी बारिश, धूल, तेज हवा और तटीय नमक स्प्रे का प्रतिरोध करती है, और रिसाव के बिना 3 वर्षों तक निरंतर तटीय उपयोग में सत्यापित किया गया है।

आपूर्तिकर्ताओं की तुलना करने वाले खरीदारों के लिए, रेडाफ़ोन फ़ैक्टरी-प्रत्यक्ष मूल्य निर्धारण, OEM उत्पादन और स्थिर बैच गुणवत्ता प्रदान करता है। यदि आप लोअर आर्म सिलेंडर या संबंधित हवाई कार्य वाहन हाइड्रोलिक घटक भी प्राप्त करते हैं, तो पूरी समीक्षा करेंहवाई कार्य वाहन हाइड्रोलिक सिलेंडरश्रेणी औरबूम एरियल वर्क व्हीकल लोअर आर्म हाइड्रोलिक सिलेंडरपेज.

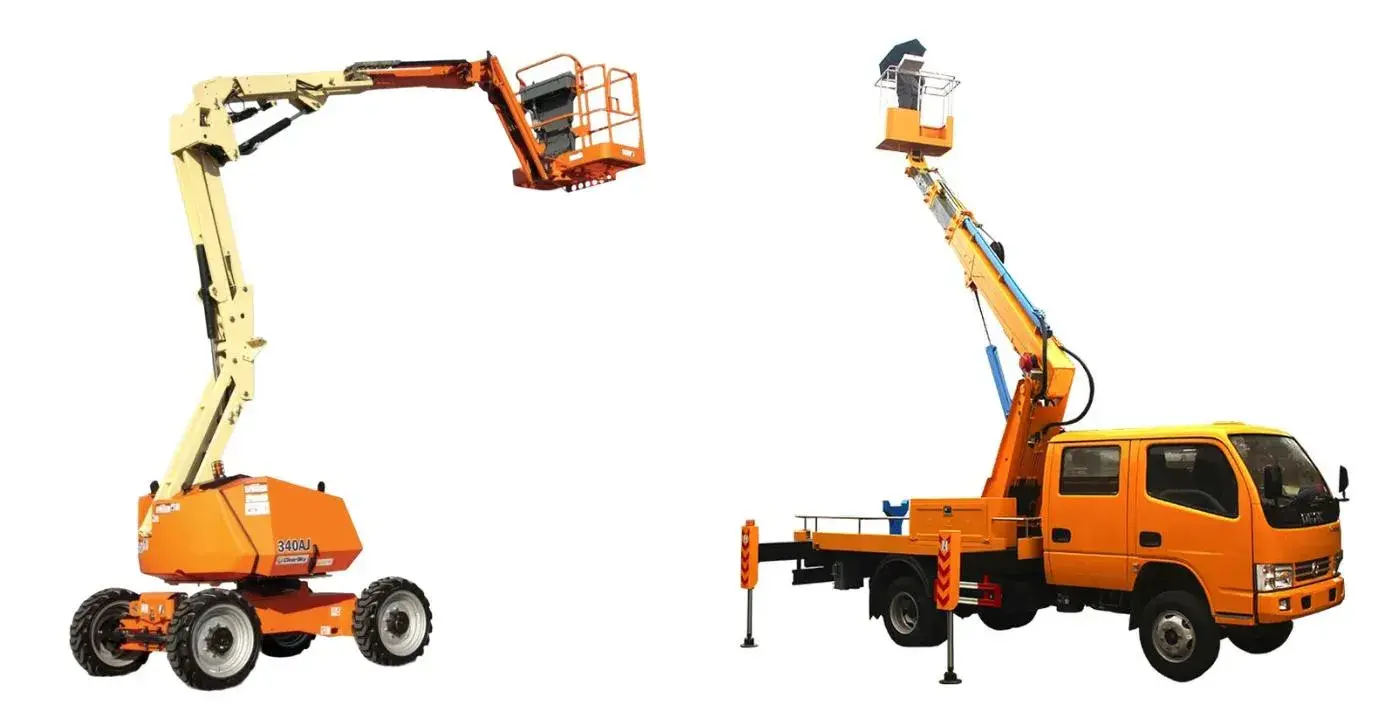

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
बूम हवाई कार्य वाहनों और हवाई प्लेटफार्मों के लिए ऊपरी बांह हाइड्रोलिक सिलेंडर

मानक मॉडल और तकनीकी आयाम

नीचे दिया गया मानक ऊपरी बांह सिलेंडर सामान्य हवाई कार्य वाहन और हवाई प्लेटफ़ॉर्म अनुप्रयोगों को कवर करता है। यदि आपका उपकरण एक अलग माउंटिंग पैटर्न का उपयोग करता है, तो रिवर्स इंजीनियरिंग और कस्टम उत्पादन के लिए OEM ड्राइंग नंबर या एक भौतिक नमूना भेजें।

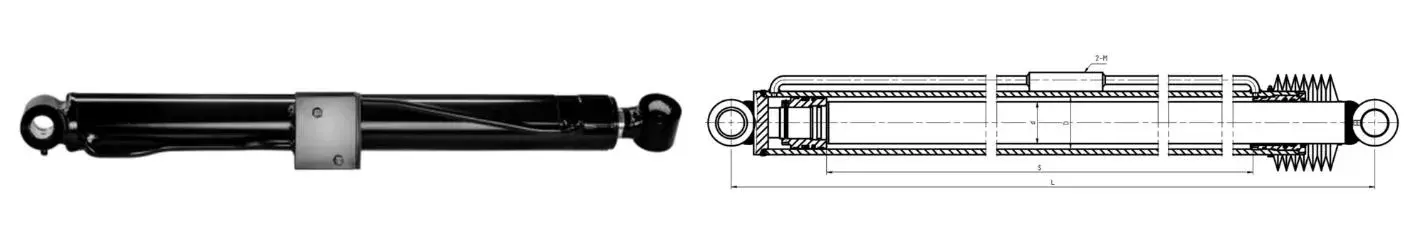

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
मानक ऊपरी बांह सिलेंडर मॉडल GTHZ210C-620500-000 के लिए आयामी संदर्भ
सिलेंडर का नाम ड्राइंग संख्या बोर व्यास डी रॉड का व्यास डी स्ट्रोक एस स्थापना दूरी एल कार्य का दबाव इंटरफ़ेस एम वज़न
ऊपरी भुजा सिलेंडर GTHZ210C-620500-000 Φ110 मिमी Φ75 मिमी 815 मिमी 1433 मिमी 23 एमपीए 2-Φ9 100 किग्रा

एक अलग बोर, स्ट्रोक, स्थापना दूरी या पोर्ट स्थिति की आवश्यकता है? Raydafon आपके ड्राइंग के अनुसार एक कस्टम अपर आर्म हाइड्रोलिक सिलेंडर का उत्पादन कर सकता है। संबंधित मोबाइल उपकरण सिलेंडर के लिए, देखेंमोबाइल क्रेन हाइड्रोलिक सिलेंडरवर्ग।

मुख्य प्रदर्शन विशेषताएँ

01

उच्च ऊंचाई उठाने के लिए सुपर पावर

पेटेंट किया गया डुअल-पिस्टन डिज़ाइन 2000 kN थ्रस्ट तक पहुंचता है। सटीक उच्च-ऊंचाई वाली वायरिंग और रखरखाव का समर्थन करते हुए, ±3 सेमी के भीतर नियंत्रित स्थिति त्रुटि के साथ प्लेटफ़ॉर्म को 50 मीटर तक उठाता है।

02

कठोर वातावरण के लिए कठोर

विशेष मिश्र धातु इस्पात बॉडी, छह गुना जाली और गर्मी से उपचारित, सामान्य स्टील की तुलना में कठोरता 40% अधिक। चौगुनी समग्र सीलिंग भारी बारिश, धूल, तेज हवा और तटीय नमक स्प्रे को संभालती है।

03

फ़ील्ड-सत्यापित विश्वसनीयता

रिसाव के बिना तटीय नमक स्प्रे वातावरण में लगातार 3 साल का संचालन। तूफ़ान के मौसम के दौरान, एक नगर निगम कंपनी ने पूरे ऑपरेशन के दौरान इस सिलेंडर का उपयोग किया और स्थिर संचालन बनाए रखा।

04

हल्का और लचीला

तुलनीय उत्पादों की तुलना में मात्रा 25% कम हो गई और वजन 18% कम हो गया। विभिन्न हवाई कार्य वाहन प्रकारों में फिट बैठता है और बूम संरचना पर भार कम करता है।

05

तेज़ इंस्टॉलेशन इंटरफ़ेस

त्वरित-इंस्टॉल इंटरफ़ेस डिज़ाइन इंस्टॉलेशन समय को आधा कर देता है। सामान्य तकनीशियन निर्देशों का पालन करते हुए लगभग आधे घंटे में प्रतिस्थापन पूरा कर सकते हैं।

06

OEM अनुकूलन

विभिन्न हवाई कार्य वाहन प्रकारों के लिए कस्टम बोर, रॉड, स्ट्रोक, स्थापना दूरी, तेल बंदरगाह स्थिति, निजी लेबल पैकेजिंग और थोक ऑर्डर उत्पादन।

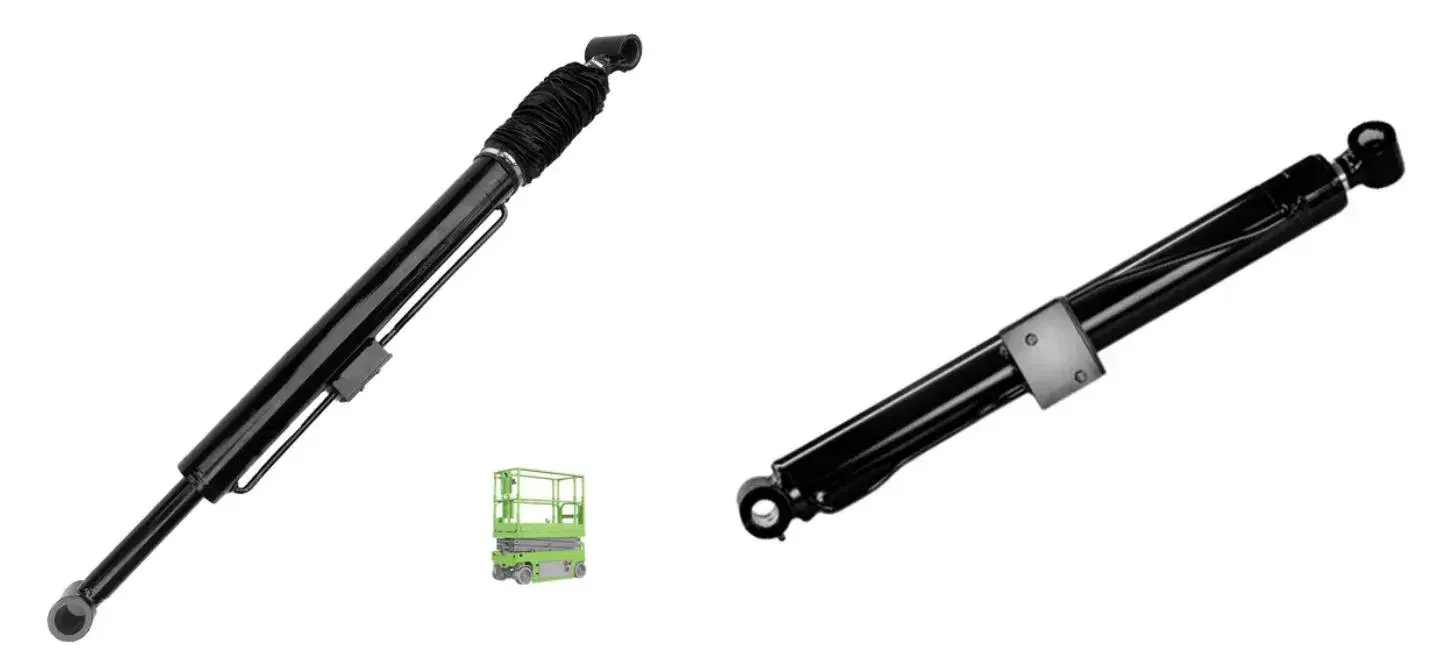

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
ऊपरी बांह सिलेंडर सीलिंग और मॉड्यूलर संरचना

बिजली मरम्मत, नगरपालिका निर्माण और उच्च-ऊंचाई वाले कार्यों में अनुप्रयोग

विद्युत प्रणाली हाई-वोल्टेज टावर और सबस्टेशन रखरखाव

सिलेंडर ±2 सेमी के भीतर स्थिति त्रुटि के साथ, कार्य मंच को 30 मीटर तक उठाने के लिए 1800 केएन थ्रस्ट आउटपुट करता है। स्तर 5 की तूफानी स्थिति में भी, अंतर्निहित स्थिरीकरण प्रणाली लाइन कनेक्शन और उपकरण प्रतिस्थापन के लिए प्लेटफ़ॉर्म को स्थिर रखने के लिए वास्तविक समय में जोर को समायोजित करती है।

म्युनिसिपल स्ट्रीट लाइट एवं बिलबोर्ड स्थापना

मॉड्यूलर डिज़ाइन विभिन्न कार्य वाहन प्रकारों में फिट बैठता है, और तेल बंदरगाह की स्थिति को लचीले ढंग से समायोजित किया जा सकता है। एक सड़क पुनर्निर्माण परियोजना में, एक एकल कार्य वाहन ने एक दिन में 20 स्ट्रीट लाइटों को बदलने का काम पूरा किया, जिसमें पिछले तरीकों की तुलना में 40% दक्षता वृद्धि हुई।

इमारत मुखौटा और ऊंची इमारतों का रखरखाव

स्थिर जोर और सटीक स्थिति खिड़की की सफाई, मुखौटा मरम्मत और ऊंचाई पर साइन स्थापना का समर्थन करती है। चौगुनी सीलिंग बाहरी काम के दौरान बारिश, धूल और हवा का प्रतिरोध करती है।

OEM और आफ्टरमार्केट हवाई कार्य वाहन ओईएम और मरम्मत बाजार

एरियल प्लेटफ़ॉर्म बिल्डर्स, मरम्मत कार्यशालाएँ और आफ्टरमार्केट आपूर्तिकर्ता निजी लेबल पैकेजिंग के साथ मानक मॉडल या कस्टम अपर आर्म सिलेंडर ऑर्डर कर सकते हैं। यदि आप भी फोर्कलिफ्ट हाइड्रोलिक सिस्टम संभालते हैं, तो देखेंफोर्कलिफ्ट हाइड्रोलिक सिलेंडरश्रेणी।

गुणवत्ता साक्ष्य, परीक्षण और निर्यात सहायता

सामग्री और ताप उपचार रिकॉर्ड

विशेष मिश्र धातु इस्पात निकाय, छह गुना फोर्जिंग और गर्मी उपचार, सामान्य स्टील की तुलना में कठोरता 40% अधिक। सामग्री रिकॉर्ड थोक शिपमेंट के साथ प्रदान किए जा सकते हैं।

दबाव और जोर परीक्षण

पैकिंग से पहले प्रत्येक सिलेंडर की लीकेज, स्ट्रोक स्मूथनेस और पोर्ट फिटिंग की जांच की जाती है। थ्रस्ट प्रदर्शन को रेटेड दबाव के विरुद्ध सत्यापित किया जाता है।

आयामी निरीक्षण

बोर, रॉड, स्ट्रोक, इंस्टॉलेशन दूरी और पोर्ट आयाम ऑर्डर किए गए ड्राइंग या ग्राहक नमूने के विरुद्ध दर्ज किए जाते हैं।

निर्यात पैकिंग

सिलेंडरों को जंग रोधी तेल और सुरक्षात्मक अंत कैप से पैक किया जाता है। थोक ऑर्डर को समुद्री माल ढुलाई, हवाई माल ढुलाई या एक्सप्रेस डिलीवरी के लिए पैलेटाइज़ और स्ट्रैप किया जा सकता है।

कस्टम OEM ऑर्डरिंग प्रक्रिया

चरण 01 आवेदन विवरण भेजें

उपकरण का प्रकार, ड्राइंग नंबर, बोर, रॉड, स्ट्रोक, स्थापना दूरी, पोर्ट आकार, मात्रा और गंतव्य पोर्ट प्रदान करें।

चरण 02 मॉडल समीक्षा

Raydafon जाँचता है कि मॉडल GTHZ210C-620500-000 या एक कस्टम अपर आर्म सिलेंडर आपके उपकरण में फिट बैठता है या नहीं।

चरण 03 नमूना और ड्राइंग अनुमोदन

OEM परियोजनाओं के लिए, Raydafon नमूना को रिवर्स-इंजीनियर करता है और थोक उत्पादन से पहले आयामों की पुष्टि करता है।

चरण 04 उत्पादन और उद्धरण

अनुमोदन प्राप्त करने के बाद, रेडाफॉन एक एफओबी निंगबो कोटेशन, उत्पादन कार्यक्रम और पैकिंग विवरण प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्नों

बूम एरियल वर्क व्हीकल अपर आर्म हाइड्रोलिक सिलेंडर क्या है?

बूम एरियल वर्क व्हीकल अपर आर्म हाइड्रोलिक सिलेंडर एक हाइड्रोलिक एक्चुएटर है जो एरियल वर्क व्हीकल या एरियल प्लेटफॉर्म के ऊपरी बूम को चलाता है। यह कार्य मंच को ऊपर उठाता है और उसकी स्थिति निर्धारित करता है ताकि कर्मचारी बिजली की मरम्मत, नगरपालिका निर्माण, बिलबोर्ड स्थापना और अन्य उच्च ऊंचाई वाले कार्यों को सुरक्षित रूप से कर सकें। यह बूम लिफ्ट सिस्टम के मुख्य हाइड्रोलिक घटकों में से एक है।

Raydafon कौन सा मानक मॉडल तैयार करता है?

Raydafon Φ110 मिमी बोर, Φ75 मिमी रॉड, 815 मिमी स्ट्रोक, 1433 मिमी स्थापना दूरी, 23 एमपीए काम करने का दबाव, 2-Φ9 पोर्ट और 100 किलोग्राम वजन के साथ मानक मॉडल GTHZ210C-620500-000 का उत्पादन करता है। कस्टम बोर, रॉड, स्ट्रोक, इंस्टॉलेशन दूरी और पोर्ट स्थिति OEM ड्राइंग या भौतिक नमूनों के विरुद्ध उपलब्ध हैं।

यह ऊपरी भुजा सिलेंडर कितना जोर उत्पन्न कर सकता है?

पेटेंट किया गया डुअल-पिस्टन डिज़ाइन 2000 kN अधिकतम थ्रस्ट तक पहुंचता है और कार्य प्लेटफॉर्म को लगातार 50 मीटर तक उठा सकता है। बिजली प्रणाली के रखरखाव में, प्लेटफ़ॉर्म को 30 मीटर तक उठाने के लिए सिलेंडर 1800 kN का एक मजबूत जोर उत्पन्न करता है, जिसमें स्थिति त्रुटि ±2 सेमी के भीतर नियंत्रित होती है, और स्तर 5 तूफान की स्थिति में स्थिरता बनाए रखता है।

कौन सी सामग्री और सीलिंग प्रणाली का उपयोग किया जाता है?

सिलेंडर बॉडी विशेष मिश्र धातु इस्पात से बनी है, जिसे छह बार जाली और गर्मी से उपचारित किया गया है, इसकी कठोरता सामान्य स्टील की तुलना में 40% अधिक है। एक चौगुनी समग्र सीलिंग संरचना भारी बारिश, धूल, तेज हवा और तटीय नमक स्प्रे का प्रतिरोध करती है। सिलेंडर का उपयोग बिना किसी रिसाव के तटीय नमक स्प्रे वातावरण में 3 वर्षों से लगातार किया जा रहा है।

क्या Raydafon कस्टम OEM अपर आर्म सिलेंडर का उत्पादन कर सकता है?

हाँ। Raydafon ग्राहक चित्र या भौतिक नमूनों से OEM उत्पादन का समर्थन करता है। विभिन्न हवाई कार्य वाहन प्रकारों के लिए कस्टम बोर, रॉड, स्ट्रोक, स्थापना दूरी, तेल बंदरगाह स्थिति, निजी लेबल पैकेजिंग और थोक ऑर्डर उत्पादन उपलब्ध हैं।

किसी उद्धरण के लिए कौन सी जानकारी आवश्यक है?

ड्राइंग नंबर या मौजूदा नमूना विवरण, बोर व्यास, रॉड व्यास, स्ट्रोक, स्थापना दूरी, काम का दबाव, पोर्ट आकार, ऑर्डर मात्रा और गंतव्य पोर्ट भेजें। रेडाफॉन एफओबी निंगबो कोटेशन और लीड टाइम के साथ जवाब देगा।

मैं नमूना या थोक ऑर्डर का अनुरोध कैसे करूँ?

इस पृष्ठ पर पूछताछ फ़ॉर्म का उपयोग करें या फोन, ईमेल या व्हाट्सएप द्वारा रायडफ़ोन से संपर्क करें। आवश्यक मॉडल, ड्राइंग संख्या, मात्रा और अनुप्रयोग शामिल करें। बिक्री टीम नमूना उपलब्धता, थोक उत्पादन कार्यक्रम और पैकिंग विवरण की पुष्टि करेगी।

बूम एरियल वर्क व्हीकल अपर आर्म हाइड्रोलिक सिलेंडर प्राप्त करने के लिए तैयार हैं?

अपना ड्राइंग नंबर, बोर/रॉड/स्ट्रोक आवश्यकता, काम का दबाव, पोर्ट आकार, ऑर्डर मात्रा और गंतव्य पोर्ट भेजें। रेडाफॉन मानक मॉडल की पुष्टि करेगा या एक कस्टम अपर आर्म हाइड्रोलिक सिलेंडर डिजाइन करेगा, फिर लीड टाइम और पैकिंग विवरण के साथ एक एफओबी निंगबो कोटेशन प्रदान करेगा।
