मिनी खुदाई के लिए हाइड्रोलिक बूम सिलेंडर
  • मिनी खुदाई के लिए हाइड्रोलिक बूम सिलेंडरमिनी खुदाई के लिए हाइड्रोलिक बूम सिलेंडर
  • मिनी खुदाई के लिए हाइड्रोलिक बूम सिलेंडरमिनी खुदाई के लिए हाइड्रोलिक बूम सिलेंडर

मिनी खुदाई के लिए हाइड्रोलिक बूम सिलेंडर

Raydafon चीन के निंगबो में अपने कारखाने में मिनी उत्खनन के लिए हाइड्रोलिक बूम सिलेंडर बनाती है। मानक बोर व्यास 50 मिमी से 125 मिमी तक होते हैं, रॉड व्यास 25 मिमी से 75 मिमी तक, स्ट्रोक 1000 मिमी तक, 29.4 एमपीए पर 361 केएन का अधिकतम जोर, और -20 डिग्री सेल्सियस से +70 डिग्री सेल्सियस की कार्यशील तापमान सीमा होती है। बैरल उच्च शक्ति वाले मिश्र धातु इस्पात से बना है और बोर सटीक ग्राउंड है, जो आंतरिक घर्षण को कम करता है और सटीक कम गति वाला बूम नियंत्रण देता है। पहनने के लिए प्रतिरोधी आयातित रबर और एक बाहरी वाइपर के साथ एक अंतर्निर्मित डबल सीलिंग संरचना सीलिंग लिप को धूल और नमी से बचाती है, जिससे सेवा जीवन 40% से अधिक बढ़ जाता है। रॉड और बैरल का बाहरी हिस्सा बारिश, कीचड़ और धुलाई के लिए जंग-रोधी उपचारित है। 1-8 टन श्रेणी की मशीनों पर ओईएम फिटमेंट या प्रतिस्थापन के लिए ड्राइंग के लिए बोर, रॉड, स्ट्रोक, माउंटिंग सेंटर और पोर्ट पोजीशन का उत्पादन किया जाता है। 24 घंटे के भीतर कोटेशन के लिए अपना उत्खनन मॉडल या मूल ड्राइंग भेजें।

मिनी उत्खनन के लिए हाइड्रोलिक बूम सिलेंडर - बोर 50-125 मिमी, स्ट्रोक 1000 मिमी तक

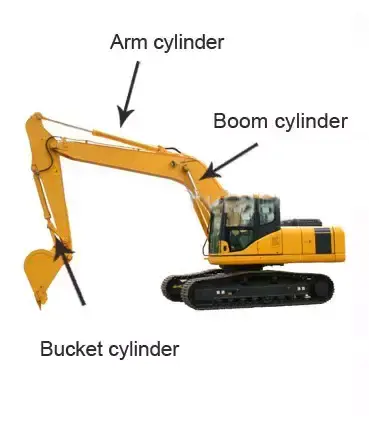

बूम सिलेंडर वह रैम है जो मिनी उत्खनन के बूम को ऊपर और नीचे करता है, और यह सिलेंडर है जो पूरी मशीन में सबसे अधिक भार लेता है। रेडाफॉन उच्च शक्ति वाले मिश्र धातु इस्पात से बैरल बनाता है, आंतरिक घर्षण को कम करने के लिए बोर को पीसता है, और धूल भरी साइट की स्थिति के लिए इसे डबल-सील व्यवस्था के साथ सील करता है। OEM फिटमेंट के रूप में या आपके मूल ड्राइंग के अनुसार बने प्रतिस्थापन सिलेंडर के रूप में आपूर्ति की जाती है।

  • 50-125 मिमीबोर व्यास
  • 25-75 मिमीरॉड का व्यास
  • ≤ 1000 मिमीआघात
  • 361 के.एनअधिकतम जोर
  • -20 से +70 डिग्री सेल्सियसकार्य तापमान
01/अवलोकन

मिनी खुदाई के लिए हाइड्रोलिक बूम सिलेंडर - OEM और प्रतिस्थापन आपूर्ति

बूम सिलेंडर मशीन फ्रेम और बूम के बीच बैठता है, और यह वह घटक है जो उत्खनन की पूरी ऊपरी संरचना को उठाता है। एक मिनी उत्खनन पर बूम रैम एक पूर्ण आकार की मशीन की तुलना में कम स्ट्रोक के माध्यम से काम करता है, लेकिन एक उच्च कर्तव्य चक्र पर, अक्सर नगर निगम, भूनिर्माण और कृषि कार्यों पर एक दिन में हजारों चक्र। वह संयोजन - लघु स्ट्रोक, उच्च चक्र गणना, धूल भरा वातावरण - अकेले कच्चे बल के बजाय विनिर्देश को उत्तर देने की आवश्यकता है।

Raydafon मशीन बिल्डरों और आफ्टरमार्केट दोनों के लिए, चीन के निंगबो में अपने कारखाने में इस सिलेंडर का उत्पादन करता है। मानक बोर व्यास 50 मिमी से 125 मिमी तक होते हैं, रॉड व्यास 25 मिमी से 75 मिमी तक, स्ट्रोक 1000 मिमी तक और अधिकतम जोर 361 kN तक होता है, कार्य तापमान सीमा -20 डिग्री सेल्सियस से +70 डिग्री सेल्सियस तक होती है। एक ही कारखाने से संबंधित सिलेंडरों में व्यापक शामिल हैखुदाई हाइड्रोलिक सिलेंडररेंज, दछोटे उत्खनन के लिए हाइड्रोलिक बाल्टी सिलेंडरजो इसके साथ एक ही मशीन पर काम करता है, औरहायड्रॉलिक सिलेंडरअन्य मोबाइल मशीनरी को कवर करने वाला कैटलॉग।

02/विनिर्देश

तकनीकी निर्देश

  • प्रोडक्ट का नाममिनी उत्खनन के लिए हाइड्रोलिक बूम सिलेंडर
  • बोर व्यास50 मिमी - 125 मिमी
  • रॉड का व्यास25 मिमी - 75 मिमी
  • आघात≤ 1000 मिमी
  • अधिकतम जोर361 के.एन
  • अधिकतम दबाव29.4 एमपीए
  • कार्य तापमान-20 डिग्री सेल्सियस से +70 डिग्री सेल्सियस तक
  • बैरल सामग्रीउच्च शक्ति मिश्र धातु इस्पात फोर्जिंग, सटीक ग्राउंड बोर
  • सीलपहनने के लिए प्रतिरोधी आयातित रबर के साथ डबल सीलिंग संरचना
  • सतह का उपचारजंग रोधी उपचारित रॉड और बैरल बाहरी भाग
  • बढ़तेमशीन ड्राइंग के लिए - पिन, कुंडा या निकला हुआ किनारा व्यवस्था
  • .Customizationबोर, रॉड, स्ट्रोक, माउंटिंग सेंटर, पोर्ट स्थिति, पेंट का रंग

मिनी उत्खनन बूम सिलेंडर के लिए मानक विनिर्देश शीट।

पैरामीटर कीमत
बोर व्यास 50 मिमी - 125 मिमी
रॉड का व्यास 25 मिमी - 75 मिमी
आघात ≤ 1000 मिमी
अधिकतम जोर 361 के.एन
दबाव 29.4 एमपीए
कार्य तापमान -20 डिग्री सेल्सियस से +70 डिग्री सेल्सियस तक

थ्रस्ट और बोर कैसे संबंधित हैं:361 केएन अधिकतम जोर 29.4 एमपीए की सीमा में सबसे बड़े बोर पर लागू होता है। एक छोटा बोर समान दबाव पर आनुपातिक रूप से कम बल पैदा करता है - 29.4 एमपीए पर 50 मिमी का बोर लगभग 57.7 केएन, 63 मिमी का बोर लगभग 91.6 केएन और 80 मिमी का बोर लगभग 147.8 केएन देता है। हमेशा सिस्टम दबाव के साथ बोर को निर्दिष्ट करें, क्योंकि आपकी मशीन को जिस जोर की आवश्यकता है वह बोर का निर्धारण करता है, अन्यथा नहीं।

03 / उत्पाद विवरण

उत्पाद विवरण

बूम सिलेंडर की तस्वीरें और संदर्भ दृश्य जो हम मिनी उत्खननकर्ताओं के लिए तैयार करते हैं।

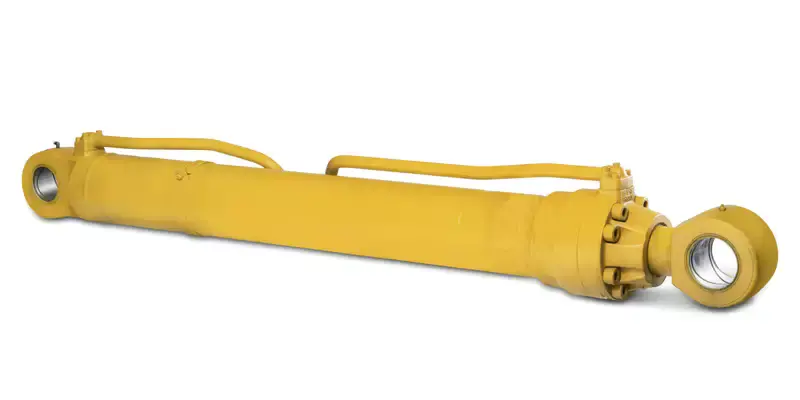

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
मिनी उत्खनन के लिए हाइड्रोलिक बूम सिलेंडर - बैरल, रॉड और माउंटिंग सिरे।

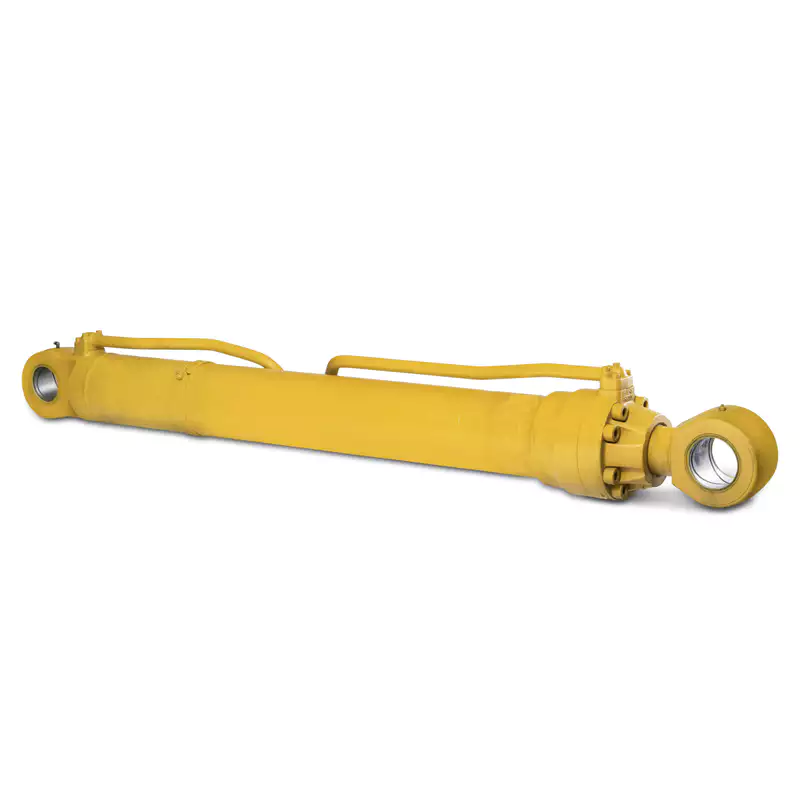

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
सटीक ग्राउंड बोर के साथ जाली मिश्र धातु स्टील बैरल।
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
आयाम और माउंटिंग संदर्भ - ऑर्डर करने से पहले अपनी मशीन से पुष्टि करें।

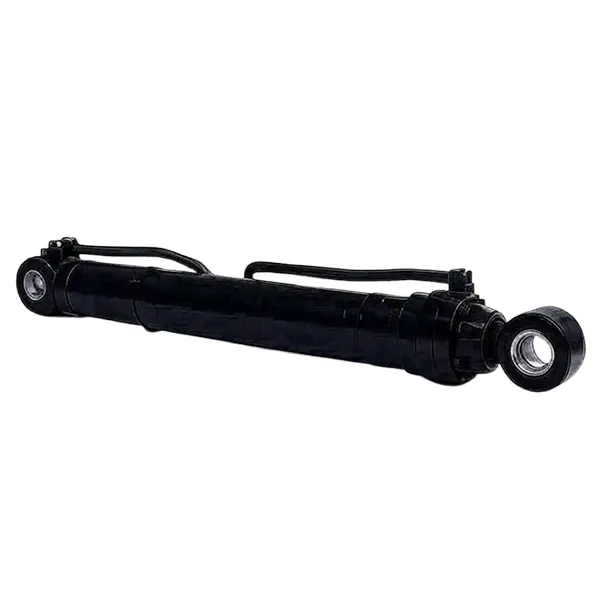

Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
रॉड की सतह और डबल सीलिंग व्यवस्था।
04/निर्माण

उत्पाद की विशेषताएं और निर्माण

जाली बैरल और ग्राउंड बोर

बैरल को ट्यूब स्टॉक से मशीनीकृत करने के बजाय उच्च शक्ति वाले मिश्र धातु सामग्री से बनाया गया है, जो अधिक समान अनाज संरचना और थ्रेडेड और वेल्डेड सिरों पर बेहतर थकान प्रतिरोध देता है। फिर बोर को सटीक रूप से ग्राउंड किया जाता है ताकि पिस्टन सील एक सुसंगत सतह फिनिश के विरुद्ध चले; वह फिनिश आंतरिक घर्षण गुणांक को कम रखती है - हमारे तुलनात्मक परीक्षण में एक भूमिगत बोर की तुलना में लगभग 30% कम - और यही कारण है कि जब मशीन एक तंग जगह में काम कर रही होती है जहां सेंटीमीटर मायने रखता है तो बूम को अभी भी सटीक रूप से इंच किया जा सकता है।

धूल भरी साइटों के लिए डबल सीलिंग

प्रत्येक सिलेंडर पहनने के लिए प्रतिरोधी आयातित रबर के साथ एक अंतर्निर्मित डबल सीलिंग संरचना का उपयोग करता है। आंतरिक सील हाइड्रोलिक दबाव रखती है जबकि बाहरी वाइपर सीलिंग लिप से धूल और नमी को दूर रखता है, जो कि वह व्यवस्था है जो साइट के काम पर मायने रखती है: एक सील जिसे दूषित चलने की अनुमति दी जाती है वह धीमी गति से रोती है जो अंततः रिसाव बन जाती है। सेवा में यह निर्माण एकल-सील व्यवस्था की तुलना में सिलेंडर जीवन को 40% से अधिक बढ़ाता है और रखरखाव के लिए मशीन को काम से बाहर आने की संख्या को कम करता है।

आपकी मशीन की ज्यामिति के अनुसार बनाया गया

ड्राइंग के लिए बोर, रॉड, स्ट्रोक, माउंटिंग सेंटर और पोर्ट पोजीशन का उत्पादन किया जाता है। प्रतिस्थापन सिलेंडर के लिए यह महत्वपूर्ण हिस्सा है - बढ़ते केंद्रों और पिन व्यास को मशीन के बूम और फ्रेम से बिल्कुल मेल खाना चाहिए, इसलिए मूल ड्राइंग, मशीन मॉडल या विफल सिलेंडर के मापा आयाम भेजें और हम उद्धृत करने से पहले इंटरफ़ेस का मिलान करेंगे। नगरपालिका, भूनिर्माण और कृषि कर्तव्यों के अनुरूप विभिन्न स्ट्रोक और दबाव विन्यास पूरी रेंज में उपलब्ध हैं।

05 / अनुकूलता

मशीन अनुकूलता

यह बूम सिलेंडर लगभग 1 से 8 टन वर्ग के मिनी उत्खननकर्ताओं के लिए आपूर्ति किया जाता है, जहां 50-125 मिमी रेंज में बोर व्यास मानक हैं। इसे अन्य ब्रांडों के अलावा निम्नलिखित ब्रांडों की मशीनों पर मूल उपकरण और प्रतिस्थापन दोनों के रूप में फिट किया गया है:

  • Kubota
  • यानमार
  • Takeuchi
  • बनबिलाव
  • कमला
  • KOMATSU
  • Hitachi
  • वोल्वो
  • जेसीबी
  • Doosan
  • सनी
  • एक्ससीएमजी

कृपया ध्यान दें:ब्रांड नाम केवल उन मशीन वर्गों को इंगित करने के लिए सूचीबद्ध किए जाते हैं जिनमें यह सिलेंडर आमतौर पर फिट किया जाता है। Raydafon एक स्वतंत्र निर्माता है और इन ब्रांडों से संबद्ध, अधिकृत या मूल उपकरण आपूर्तिकर्ता नहीं है। ऑर्डर देने से पहले हमेशा अपने विशिष्ट मॉडल की माउंटिंग ड्राइंग की पुष्टि करें।

निश्चित नहीं हैं कि आपकी मशीन को किस बोर और स्ट्रोक की आवश्यकता है? उत्खनन मॉडल, मौजूदा सिलेंडर का बोर और रॉड व्यास, इसकी पिन-टू-पिन लंबाई और सिस्टम दबाव भेजें, और हम कॉन्फ़िगरेशन की पुष्टि करेंगे।

06/आवेदन

अनुप्रयोग

मिनी उत्खनन यंत्र खरीदे जाते हैं क्योंकि वे वहां फिट होते हैं जहां पूर्ण आकार की मशीनें फिट नहीं हो सकती हैं, और यही वह जगह है जहां बूम सिलेंडर का नियंत्रण सबसे अधिक मायने रखता है।

नगर निगम सड़क रखरखाव

संकरी गलियों में पाइपलाइन बिछाने और मैनहोल कवर की मरम्मत, जहां बूम को घुमाने के बजाय उसकी स्थिति में इंच करना पड़ता है। सटीक कम गति नियंत्रण दबी हुई सेवाओं या तैयार सतहों से टकराने के जोखिम को कम करता है।

बाग का पुनरूद्धार एवं रोपण

पुराने पेड़ों के ठूंठों को साफ करना और नए प्लॉट तैयार करना, खड़े पेड़ों के आसपास बूम को ऊपर उठाना और नीचे करना। नियंत्रित गति उन फलों के पेड़ों को नुकसान से बचाती है जिन्हें अपनी जगह पर रहना पड़ता है।

निर्माण एवं विध्वंस कार्य

निचली दीवारों को गिराना और हल्की निर्माण सामग्री उठाना, जहां बदलते भार के तहत स्थिर बिजली उत्पादन ऑपरेटर के लिए ऑपरेशन को पूर्वानुमानित रखता है और आस-पास काम करने वाले किसी भी व्यक्ति के लिए सुरक्षित रखता है।

खेत जल संरक्षण

जल निकासी खाइयों को एक नियंत्रित गहराई और चौड़ाई में काटना, जो केवल तभी दोहराया जा सकता है जब बूम सिलेंडर बाल्टी के प्रतिरोध को पूरा करने के बजाय बहने के बजाय लोड के नीचे स्थिति रखता है।

भूदृश्य एवं उद्यान निर्माण

सीमित आवासीय भूखंडों में मिट्टी की ग्रेडिंग, ट्रेंचिंग और मूविंग, जहां सटीक बूम नियंत्रण वाली एक कॉम्पैक्ट मशीन एक क्लीनर फिनिश और कम मैन्युअल सफाई छोड़ती है।

प्रतिस्थापन एवं मरम्मत

किसी मौजूदा मशीन पर स्कोर किए गए, मुड़े हुए या लीक हो रहे बूम सिलेंडर का सीधा प्रतिस्थापन, मूल ड्राइंग या मापा नमूने के विरुद्ध किया जाता है ताकि पिन और पोर्ट लाइन में आ जाएं।

07 / क्यों रायडाफॉन

उत्पाद लाभ

  • फ़ैक्टरी-प्रत्यक्ष आपूर्तिसिलेंडर की जाली, मशीनिंग, संयोजन और परीक्षण रेडाफॉन की अपनी फैक्ट्री में किया जाता है, इसलिए आपके और उत्पादन के बीच कोई व्यापार मार्जिन नहीं होता है, और मशीन के जीवन के लिए चित्र और अतिरिक्त सील उपलब्ध रहते हैं।
  • आंतरिक घर्षण कम करेंसटीक ग्राउंड बोर और मिलान पिस्टन सील क्लीयरेंस आंतरिक घर्षण को कम करते हैं, जो लंबी शिफ्ट के दौरान हाइड्रोलिक तेल में कम गति नियंत्रण और कम गर्मी उत्पन्न होने के रूप में दिखाई देता है।
  • साइट की स्थितियों के लिए सीलिंग बनाई गईबाहरी वाइपर के साथ डबल सीलिंग एक साफ कार्यशाला के बजाय धूल और नमी के लिए निर्दिष्ट है, जो सेवा जीवन को 40% से अधिक बढ़ाती है और अनियोजित डाउनटाइम में कटौती करती है।
  • स्ट्रोक और दबाव की सीमानिकटतम कैटलॉग आकार को मजबूर करने के बजाय बोर, रॉड, स्ट्रोक और दबाव कॉन्फ़िगरेशन को मशीन से मिलान किया जा सकता है, जो बंद मॉडल पर सिलेंडर को प्रतिस्थापित करते समय मायने रखता है।
  • संक्षारणरोधी सतह उपचाररॉड और बैरल के बाहरी हिस्से को जंग के खिलाफ इलाज किया जाता है, इसलिए सिलेंडर सतह पर गड्ढे किए बिना बारिश, कीचड़ और धुलाई से बच जाता है जो सील को नष्ट कर देता है।
  • ड्राइंग-आधारित प्रतिस्थापनमूल ड्राइंग, मशीन मॉडल या मापा आयाम भेजें और प्रतिस्थापन उस इंटरफ़ेस पर तैयार किया जाता है, ताकि पिन, पोर्ट और माउंटिंग सेंटर साइट पर संशोधन के बिना फिट हो सकें।

जोर, सील जीवन और सेवा अंतराल सभी चयनित बोर, सिस्टम दबाव, कर्तव्य चक्र और मशीन के हाइड्रोलिक तेल को कितनी अच्छी तरह फ़िल्टर किया जाता है, पर निर्भर करता है। हमें उत्खनन मॉडल और काम करने का दबाव दें, और हम सिलेंडर द्वारा वास्तव में उठाए जाने वाले भार के विरुद्ध बोर और स्ट्रोक की पुष्टि करेंगे।

08 / क्रेता अक्सर पूछे जाने वाले प्रश्न

क्रेता अक्सर पूछे जाने वाले प्रश्न

  • यह मिनी उत्खनन बूम सिलेंडर किस बोर, स्ट्रोक और दबाव को कवर करता है?बोर का व्यास 50 मिमी से 125 मिमी, रॉड का व्यास 25 मिमी से 75 मिमी, स्ट्रोक 1000 मिमी तक और अधिकतम दबाव 29.4 एमपीए। सबसे बड़े बोर पर अधिकतम थ्रस्ट 361 kN है; छोटे बोर समान दबाव पर आनुपातिक रूप से कम बल उत्पन्न करते हैं, इसलिए बोर को उस जोर से चुना जाना चाहिए जिसकी आपकी मशीन को आवश्यकता है।
  • क्या आप मेरे विशिष्ट उत्खनन मॉडल का प्रतिस्थापन कर सकते हैं?हाँ। मशीन मॉडल, मूल ड्राइंग, या मापा बोर, रॉड व्यास, स्ट्रोक, पिन-टू-पिन लंबाई और विफल सिलेंडर के बढ़ते विवरण भेजें। हम इंटरफ़ेस की पुष्टि करते हैं और मिलान करने के लिए सिलेंडर का उत्पादन करते हैं, जो सामान्य आकार का उपयोग करने से आने वाली फिटिंग समस्याओं से बचाता है।
  • अधिकतम जोर और दबाव के बीच क्या अंतर है?दबाव वह हाइड्रोलिक दबाव है जिसके लिए सिलेंडर को रेट किया गया है, इस मामले में 29.4 एमपीए। जोर वह बल है जो पिस्टन क्षेत्र पर दबाव पैदा करता है, यही कारण है कि यह बोर व्यास के साथ बदलता है - 125 मिमी बोर पर 361 केएन, लेकिन समान दबाव पर 50 मिमी बोर पर केवल 57.7 केएन।
  • सिलेंडर किस तापमान सीमा में काम कर सकता है?मानक कार्य सीमा -20 डिग्री सेल्सियस से +70 डिग्री सेल्सियस है। उस सीमा के बाहर या अधिक गर्म चलने वाले हाइड्रोलिक तेल के साथ काम करने वाली मशीनों के लिए, हमें निरंतर तेल का तापमान बताएं और हम सील सामग्री और विनिर्देश की पुष्टि करेंगे जो इसके अनुरूप है।
  • सिलेंडर को धूल और पानी से कैसे बचाया जाता है?यह पहनने के लिए प्रतिरोधी आयातित रबर और एक बाहरी वाइपर के साथ एक डबल सीलिंग संरचना का उपयोग करता है, इसलिए सीलिंग लिप धूल और नमी से सुरक्षित रहता है। यह व्यवस्था स्वच्छ वातावरण के बजाय साइट की स्थितियों के लिए निर्दिष्ट है और यही सेवा जीवन को 40% से अधिक बढ़ाती है।
  • आपको कौन सी जानकारी उद्धृत करने की आवश्यकता है, और क्या अतिरिक्त सील की आपूर्ति की जा सकती है?मशीन मॉडल, बोर और रॉड व्यास, स्ट्रोक, काम करने का दबाव, माउंटिंग प्रकार और मात्रा - इनमें से जितना अधिक आप भेजेंगे, उतनी ही तेजी से हम डिजाइन की पुष्टि करेंगे। सील किट और प्रतिस्थापन घटक अलग-अलग उपलब्ध हैं ताकि सील विफलता के बाद पूरे सिलेंडर को बदले बिना मशीन को सेवा में वापस किया जा सके। कोटेशन सामान्यतः 24 घंटे के भीतर होता है।
09/संबंधित

संबंधित उत्पाद और आगे पढ़ना

मिनी एक्सकेवेटर बूम सिलेंडर कोटेशन का अनुरोध करें

उत्खनन मॉडल, बोर और रॉड का व्यास, स्ट्रोक, काम का दबाव, माउंटिंग प्रकार और मात्रा - या मूल ड्राइंग भेजें। हम आपकी मशीन के अनुसार कॉन्फ़िगरेशन की पुष्टि करते हैं और 24 घंटों के भीतर कीमत और लीड समय के साथ जवाब देते हैं।

अभी पूछताछ भेजें

* 361 केएन का अधिकतम जोर 29.4 एमपीए की सीमा में सबसे बड़े बोर पर लागू होता है। ऑर्डर देने से पहले कृपया अपनी मशीन के बोर, स्ट्रोक और माउंटिंग आयामों की पुष्टि करें। ब्रांड नामों का उपयोग केवल मशीन वर्गों को इंगित करने के लिए किया जाता है और इसका कोई संबंध नहीं है।
