यूनिवर्सल कपलिंग मशीनरी स्थापना और संरेखण को कैसे सरल बना सकती है?

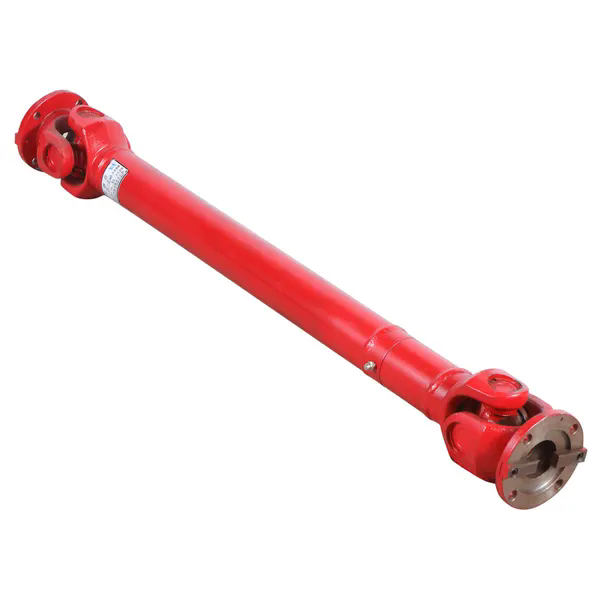

पंप, जनरेटर, कृषि उपकरण और औद्योगिक ड्राइव जैसी घूमने वाली मशीनरी स्थापित करने में अक्सर कठिन शाफ्ट संरेखण प्रक्रियाएं शामिल होती हैं। पारंपरिक कठोर कपलिंग के लिए लगभग पूर्ण सांद्रता की आवश्यकता होती है, अन्यथा कंपन, समय से पहले बियरिंग विफलता और कपलिंग टूटना होता है। यह वह जगह है जहां एक यूनिवर्सल कपलिंग इंस्टॉलेशन प्रक्रिया को बदल देती है। डिज़ाइन के अनुसार, एसार्वभौमिक युग्मनड्राइविंग और संचालित शाफ्ट के बीच महत्वपूर्ण कोणीय, समानांतर और अक्षीय मिसलिग्न्मेंट को समायोजित करता है। लेज़र एलाइनमेंट टूल या शिमिंग बेस के साथ घंटों बिताने के बजाय, उच्च गुणवत्ता वाले यूनिवर्सल कपलिंग का उपयोग करने पर हमारे कारखाने में इंस्टॉलेशन समय में 60% से अधिक की कटौती देखी गई है। सार्वभौमिक संयुक्त ज्यामिति गलत संरेखण के लिए गतिशील रूप से क्षतिपूर्ति करती है, जिससे मैकेनिक को माइक्रोन स्तर की सटीकता प्राप्त करने के बजाय माउंट को सुरक्षित करने पर ध्यान केंद्रित करने की अनुमति मिलती है। फ़ील्ड सेवा इंजीनियरों और संयंत्र रखरखाव टीमों के लिए, इसका मतलब है तेज़ स्टार्टअप और कम पुनर्कार्य।

लेकिन यूनिवर्सल कपलिंग वास्तव में संरेखण चुनौती को कैसे सरल बनाती है? इसका रहस्य क्रॉस और बियरिंग असेंबली में छिपा है जो एक लचीली काज के रूप में कार्य करता है। जबकि एक कठोर निकला हुआ किनारा युग्मन झुकने वाले भार को सीधे शाफ्ट तक पहुंचाता है, एक यूनिवर्सल युग्मन जुड़े उपकरणों पर दबाव डाले बिना गलत संरेखण को घूर्णी गति में परिवर्तित करता है। इसके अलावा, रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड के आधुनिक यूनिवर्सल कपलिंग डिज़ाइन में सीलबंद सुई बीयरिंग और सटीक मशीनीकृत योक शामिल हैं जो 30 डिग्री तक के कोण पर भी निरंतर वेग (या निरंतर वेग के करीब) बनाए रखते हैं। यह क्षमता सटीक क्षैतिज और ऊर्ध्वाधर संरेखण की आवश्यकता को समाप्त कर देती है। चाहे आप डीजल इंजन को हाइड्रोलिक पंप से जोड़ रहे हों या पीटीओ चालित उपकरण लगा रहे हों, यह समझने से कि यूनिवर्सल कपलिंग इंस्टॉलेशन को कैसे सरल बनाती है, हजारों श्रम की बचत होगी और गलत संरेखण से प्रेरित विफलताओं को रोका जा सकेगा। इस व्यापक गाइड में, हम अपने कारखाने के 20 वर्षों के फ़ील्ड डेटा, तकनीकी मापदंडों और चरण दर चरण सर्वोत्तम प्रथाओं को साझा करते हैं।

विषयसूची

• 1. एक सार्वभौमिक युग्मन परिशुद्ध शाफ्ट संरेखण आवश्यकताओं को क्यों समाप्त कर देता है?
• 2. हमारी यूनिवर्सल कपलिंग डिज़ाइन सुविधाएँ इंस्टॉलेशन समय को कैसे कम करती हैं?
• 3. कौन से तकनीकी पैरामीटर आसानी से संरेखित होने वाले यूनिवर्सल कपलिंग को परिभाषित करते हैं?
• 4. विशेष उपकरणों के बिना अक्षीय और कोणीय मिसलिग्न्मेंट को कैसे प्रबंधित किया जा सकता है?
• 5. अक्सर पूछे जाने वाले प्रश्न (FAQ)
• 6. विश्वसनीय युग्मन समाधान के लिए निष्कर्ष और सीटीए

एक सार्वभौमिक युग्मन परिशुद्ध शाफ्ट संरेखण आवश्यकताओं को क्यों समाप्त कर देता है?

कठोर निकला हुआ किनारा या संपीड़न कपलिंग जैसी पारंपरिक युग्मन विधियों में, इंस्टॉलर को यह सुनिश्चित करना होगा कि दो शाफ्ट अक्ष 0.05 मिमी प्रति 100 मिमी अवधि के भीतर संरेख हैं। इसे प्राप्त करने के लिए अक्सर डायल संकेतक, लेजर संरेखण प्रणाली और फाउंडेशन बोल्ट को बार-बार ढीला करने और कसने की आवश्यकता होती है। एक सार्वभौमिक युग्मन इस प्रतिमान को मौलिक रूप से बदल देता है। शाफ्ट को सही संरेखण में मजबूर करने के बजाय, यह आर्टिकुलेटेड जोड़ों के माध्यम से टॉर्क को स्थानांतरित करके गलत संरेखण को सहन करता है। हमारे कारखाने ने सैकड़ों इंस्टॉलेशन परिदृश्यों का विश्लेषण किया है, और डेटा लगातार दिखाता है कि एक यूनिवर्सल कपलिंग बिजली ट्रांसमिशन दक्षता में किसी भी औसत दर्जे के नुकसान के बिना 5 डिग्री तक कोणीय मिसलिग्न्मेंट और 3 मिमी समानांतर ऑफसेट को स्वीकार कर सकता है। इसका मतलब यह है कि एक मैकेनिक आसानी से उपकरण को बेस फ्रेम पर बोल्ट कर सकता है, स्लाइड कर सकता हैसार्वभौमिक युग्मनदोनों शाफ्टों पर, और सेट स्क्रू या लॉक कॉलर को कस लें। कपलिंग की आंतरिक ज्यामिति बाकी काम करती है।

कई भौतिक सिद्धांत बताते हैं कि यूनिवर्सल कपलिंग इतने क्षमाशील क्यों हैं:

• गतिज अभिव्यक्ति:क्रॉस और बियरिंग कप ड्राइविंग योक और संचालित योक को दो ऑर्थोगोनल अक्षों के चारों ओर स्वतंत्र रूप से घूमने की अनुमति देते हैं। यह दोहरी अक्ष स्वतंत्रता झुकने वाले तनाव के बजाय कोणीय त्रुटियों को सीधे घूर्णी गति में परिवर्तित करती है।
• सुई असर मुआवजा:यूनिवर्सल कपलिंग का प्रत्येक ट्रूनियन सुई रोलर्स के पूर्ण पूरक द्वारा समर्थित है। ये रोलर्स न केवल घर्षण को कम करते हैं बल्कि सूक्ष्म रेडियल गति की अनुमति भी देते हैं जो नाममात्र कोण से परे अवशिष्ट मिसलिग्न्मेंट को अवशोषित करता है।
• तख़्ता अक्षीय यात्रा:कई यूनिवर्सल कपलिंग डिज़ाइन में एक टेलीस्कोपिंग स्पलाइन शाफ्ट शामिल होता है जो अक्षीय लंबाई को 50 मिमी तक बदलने की अनुमति देता है। यह सुविधा शिम की आवश्यकता के बिना थर्मल विस्तार या मामूली माउंटिंग स्थिति त्रुटियों की भरपाई करती है।
• क्षमाशील योक ज्यामिति:योक में खिड़कियाँ मामूली अंतराल के साथ मशीनीकृत की जाती हैं जो ऑपरेशन के दौरान कोण गतिशील रूप से बदलने पर भी बंधन को रोकती हैं। हमारे कारखाने के परिमित तत्व विश्लेषण से पता चलता है कि यह क्लीयरेंस सस्ते कास्ट कपलिंग की तुलना में पीक एज संपर्क को 70% तक कम कर देता है।

व्यावहारिक स्थापना के दृष्टिकोण से, सटीक संरेखण का उन्मूलन सीधे श्रम बचत में तब्दील हो जाता है। कठोर कपलिंग का उपयोग करके एक सामान्य पंप और मोटर संरेखण में एक अनुभवी तकनीशियन को 2 से 3 घंटे लग सकते हैं। Raydafon के यूनिवर्सल कपलिंग का उपयोग करके, वही इंस्टॉलेशन 45 मिनट में पूरा किया जा सकता है। इसके अलावा, नींव की अशुद्धियों के प्रति सहनशीलता का मतलब है कि मौजूदा बढ़ते छेद या थोड़ा विकृत बेस प्लेटों को फिर से काम करने की आवश्यकता नहीं है। कृषि स्प्रेयर या निर्माण वाहनों जैसे मोबाइल उपकरणों के लिए, जहां ऑपरेशन के दौरान फ्रेम लचीले हो जाते हैं, यूनिवर्सल कपलिंग एकमात्र व्यावहारिक समाधान है क्योंकि कठोर कपलिंग कुछ घंटों के भीतर टूट जाएगी। संक्षेप में, यूनिवर्सल जॉइंट का अंतर्निर्मित अनुपालन लेजर संरेखण उपकरणों की आवश्यकता को समाप्त करता है, कौशल आवश्यकताओं को कम करता है, और परियोजना को पूरा करने में तेजी लाता है। हमारा कारखाना एक निःशुल्क संरेखण चेकलिस्ट प्रदान करता है जो उपयोगकर्ताओं को किसी भी यूनिवर्सल कपलिंग इंस्टॉलेशन के लिए उपयुक्त सरल दृश्य संरेखण विधि के माध्यम से मार्गदर्शन करता है।

हमारी सार्वभौमिक युग्मन डिज़ाइन सुविधाएँ स्थापना समय को कैसे कम करती हैं?

रेडाफॉन में, हमने अपने यूनिवर्सल कपलिंग उत्पाद श्रृंखला में विशिष्ट विशेषताएं इंजीनियर की हैं जो सीधे इंस्टॉलेशन समस्या बिंदुओं को संबोधित करती हैं। सामान्य कपलिंगों के विपरीत, जिन्हें विशेष खींचने वाले, हीटिंग, या जटिल बोल्ट टॉर्किंग अनुक्रम की आवश्यकता होती है, हमारे डिज़ाइन त्वरित फिटमेंट और सुरक्षित लॉकिंग को प्राथमिकता देते हैं। नीचे हम शीर्ष पांच डिज़ाइन नवाचारों का विवरण देते हैं जो कृषि और औद्योगिक क्षेत्रों में हमारे ग्राहकों की प्रतिक्रिया के आधार पर स्थापना समय को 50% से अधिक कम करते हैं।

• स्प्लिट योक क्लैंप सिस्टम:हमारे यूनिवर्सल कपलिंग में दो हेवी ड्यूटी क्लैंप बोल्ट के साथ स्प्लिट योक की सुविधा है। शाफ्ट को नुकसान पहुंचाने वाले इंटरफेरेंस फिट या सेट स्क्रू से जूझने के बजाय, तकनीशियन बस योक को शाफ्ट पर खिसका देता है, कीवे को संरेखित करता है (यदि मौजूद है), और दो बोल्ट को एक निर्दिष्ट मूल्य पर टॉर्क करता है। यह क्लैम्पिंग विधि शून्य बैकलैश कनेक्शन बनाती है और इसे दो मिनट के अंदर स्थापित या हटाया जा सकता है।
• रंग कोडित घटक अंकन:हमारे कारखाने से प्रत्येक यूनिवर्सल कपलिंग घटक को असेंबली ओरिएंटेशन तीरों के साथ लेजर द्वारा चिह्नित किया गया है। यह योक को चरण से 90 डिग्री बाहर असेंबल करने की सामान्य गलती को रोकता है, जिससे कंपन होता है। तीर पहली बार उपयोग करने वालों को भी सेकंडों में संरेखण सही करने के लिए मार्गदर्शन करते हैं।
• पूर्व चिकनाई और सीलबंद बीयरिंग:पारंपरिक सार्वभौमिक जोड़ों को स्थापना से पहले मैन्युअल ग्रीसिंग की आवश्यकता होती है, अक्सर प्रत्येक कप में ग्रीस लगाने के लिए सुई नोजल का उपयोग किया जाता है। हमारा यूनिवर्सल कपलिंग उच्च तापमान लिथियम कॉम्प्लेक्स ग्रीस के साथ पहले से पैक किया हुआ आता है और ट्रिपल लिप भूलभुलैया सील के साथ सील किया जाता है। इंस्टॉलर बिना किसी स्नेहन चरण के तुरंत कपलिंग को माउंट कर सकता है, जिससे प्रति कपलिंग 15 से 20 मिनट की बचत होती है।
• त्वरित कनेक्ट तख़्ता सगाई:हमारे यूनिवर्सल कपलिंग का टेलीस्कोपिक अनुभाग एक क्राउन्ड स्पलाइन प्रोफ़ाइल का उपयोग करता है जो जुड़ाव के दौरान स्वयं संरेखित हो जाता है। भले ही दोनों शाफ्ट थोड़े गलत तरीके से संरेखित हों, तख़्ता दाँत जाम हुए बिना अपने संभोग खांचे ढूंढ लेंगे। सीमित स्थानों में ड्राइव स्थापित करते समय यह सुविधा विशेष रूप से उपयोगी होती है जहां दृश्य संरेखण मुश्किल होता है।
• एकीकृत सुरक्षा लॉकिंग पिन:ओवरहेड या वर्टिकल इंस्टॉलेशन के लिए, हमारा कारखाना स्प्रिंग लोडेड लॉकिंग पिन जोड़ता है जो अस्थायी रूप से यूनिवर्सल कपलिंग को पकड़ कर रखता है जबकि मैकेनिक क्लैंप बोल्ट को बांधता है। यह हैंड्स फ्री सुविधा इंस्टॉलेशन के दौरान कपलिंग को शाफ्ट से फिसलने से रोकती है, असेंबली का समय कम करती है और सुरक्षा में सुधार करती है।

समय की बचत को मापने के लिए, हमने पांच यांत्रिकी के साथ एक साथ स्थापना परीक्षण किया। एक मानक प्रतियोगी के सार्वभौमिक जोड़ को स्थापित करने में स्नेहन, संरेखण अंकन और बोल्टिंग सहित औसतन 34 मिनट का समय लगा। हमारे यूनिवर्सल कपलिंग को स्थापित करने में औसतन 14 मिनट का समय लगा। प्रति युग्मन 20 मिनट की यह बचत बेड़े के रखरखाव या असेंबली लाइनों के लिए महत्वपूर्ण उत्पादकता लाभ में तब्दील हो जाती है। इसके अतिरिक्त, हमारा कारखाना प्रत्येक यूनिवर्सल कपलिंग बॉक्स पर एक 3डी एनिमेटेड इंस्टॉलेशन गाइड से लिंक करते हुए एक क्यूआर कोड प्रदान करता है। इससे पेपर मैनुअल की खोज करने या टॉर्क मान का अनुमान लगाने की आवश्यकता समाप्त हो जाती है। गाइड सटीक रूप से दिखाता है कि क्लैंप बोल्ट को कैसे रखा जाए और सही कोणीय चरणबद्धता की जांच कैसे की जाए। दर्जनों कपलिंग वाली बड़ी परियोजनाओं के लिए, हमारा त्वरित इंस्टॉलेशन डिज़ाइन कुल श्रम घंटों को दो गुना तक कम कर सकता है। इसके अलावा, हमारा यूनिवर्सल कपलिंग मानक मीट्रिक या इंपीरियल हेक्स बोल्ट का उपयोग करता है, इसलिए किसी विशेष उपकरण की आवश्यकता नहीं होती है। हमारा मानना ​​है कि इंस्टॉलेशन को सरल बनाना कोई विलासिता नहीं है बल्कि डाउनटाइम को कम करने के लिए एक आवश्यकता है। Raydafon Technology Group Co.,Limited 30 दिन की इंस्टॉलेशन सपोर्ट लाइन के साथ प्रत्येक कपलिंग के पीछे खड़ा है।

कौन से तकनीकी पैरामीटर आसानी से संरेखित होने वाले यूनिवर्सल कपलिंग को परिभाषित करते हैं?

जबकि सभी यूनिवर्सल कपलिंग कुछ गलत संरेखण क्षमता प्रदान करते हैं, सभी समान नहीं बनाए जाते हैं। स्थापना और संरेखण में आसानी सीधे विशिष्ट तकनीकी मापदंडों पर निर्भर करती है जिनका इंजीनियरों को खरीदने से पहले मूल्यांकन करना चाहिए। हमारे कारखाने के परीक्षण प्रोटोकॉल के आधार पर, निम्नलिखित मापदंडों का संरेखण प्रक्रिया को सरल बनाने पर सबसे अधिक प्रभाव पड़ता है। हमने आपकी मशीनरी के लिए सही यूनिवर्सल कपलिंग का चयन करने में मदद करने के लिए हमारी सबसे लोकप्रिय श्रृंखला की एक संदर्भ तालिका भी प्रदान की है।

• अधिकतम स्थैतिक कोणीय मिसलिग्न्मेंट (डिग्री):यह शाफ्ट अक्षों के बीच अधिकतम कोण है जिसे युग्मन बिना बंधन के समायोजित कर सकता है। आसान संरेखण के लिए, एक यूनिवर्सल कपलिंग की तलाश करें जो कम से कम 5 डिग्री की अनुमति देता हो। हमारी भारी शुल्क श्रृंखला 30 डिग्री तक की अनुमति देती है।
• समानांतर ऑफसेट क्षमता (मिमी):पूर्व-ड्रिल उपकरण स्थापित करते समय समानांतर मिसलिग्न्मेंट (ऑफसेट लेकिन समानांतर अक्ष) को संभालने की क्षमता महत्वपूर्ण है। 2 मिमी या अधिक का मान स्थापना को काफी सरल बनाता है।
• अक्षीय यात्रा (मिमी):टेलीस्कोपिक स्प्लिन शाफ्ट को काटे बिना लंबाई समायोजन की अनुमति देते हैं। हमारा यूनिवर्सल कपलिंग 60 मिमी तक अक्षीय यात्रा प्रदान करता है, बिना किसी पुन: काम के बढ़ते त्रुटियों को समायोजित करता है।
• बोल्ट सर्कल और क्लैंप डिजाइन:स्प्लिट क्लैंप हब वाले कपलिंग को पुलर फिट या हीट सिकुड़न की आवश्यकता वाले कपलिंग की तुलना में संरेखित करना कहीं अधिक आसान होता है। यह सुनिश्चित करने के लिए क्लैंपिंग रेंज को सत्यापित करें कि यह आपके शाफ्ट सहनशीलता (+0.000 से -0.002 इंच) पर फिट बैठता है।
• वजन और संतुलन ग्रेड:कम जड़ता वाले हल्के कपलिंग को स्थापना के दौरान संभालना आसान होता है। हमारा यूनिवर्सल कपलिंग टॉर्क क्षमता का त्याग किए बिना वजन को 15% तक कम करने के लिए अनुकूलित वेब डिज़ाइन के साथ उच्च शक्ति वाले एल्यूमीनियम कांस्य या मिश्र धातु इस्पात का उपयोग करता है।

निम्नलिखित तालिका में निर्मित यूनिवर्सल कपलिंग की चार श्रृंखलाओं के लिए संरेखण संबंधी मापदंडों का विवरण दिया गया हैरेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड. सभी मान आईएसओ 14691 और हमारे घरेलू सत्यापन पर आधारित हैं।

*एक प्रशिक्षित तकनीशियन द्वारा पंप सेटअप के लिए 50 एचपी मोटर के लिए इंस्टॉलेशन समय मापा जाता है, जिसमें कपलिंग प्लेसमेंट और बोल्ट टॉर्किंग शामिल है लेकिन गार्ड इंस्टॉलेशन को छोड़कर।

सही पैरामीटर चुनना केवल सुविधा के बारे में नहीं है; इसका दीर्घकालिक विश्वसनीयता पर सीधा प्रभाव पड़ता है। अपर्याप्त गलत संरेखण क्षमता के साथ एक सार्वभौमिक युग्मन को संरेखित करना अभी भी मुश्किल होगा और समय से पहले असर विफलता का कारण बन सकता है। हमारा कारखाना अनुशंसा करता है कि नई मशीनरी स्थापना के लिए, आप अपेक्षित मिसलिग्न्मेंट से कम से कम दोगुना के साथ एक कपलिंग का चयन करें। उदाहरण के लिए, यदि आपकी माउंटिंग सहनशीलता अधिकतम 2 डिग्री का कोण सुझाती है, तो 4 डिग्री या अधिक के लिए रेटेड यूनिवर्सल कपलिंग चुनें। त्रुटि का यह मार्जिन सुनिश्चित करता है कि नींव के जमने या थर्मल विस्तार के बाद भी, युग्मन सुचारू रूप से काम करेगा। Raydafon Technology Group Co.,Limited आपके विशिष्ट मशीन लेआउट में सेट किए गए सही पैरामीटर से मिलान करने के लिए निःशुल्क तकनीकी परामर्श प्रदान करता है। इन मापने योग्य विशिष्टताओं पर ध्यान केंद्रित करके, आप यह सुनिश्चित करते हैं कि यूनिवर्सल कपलिंग उपकरण के पूरे जीवन के लिए स्थापना को सरल बनाता है, न कि केवल पहले दिन।

विशेष उपकरणों के बिना अक्षीय और कोणीय मिसलिग्न्मेंट को कैसे प्रबंधित किया जा सकता है?

मशीनरी स्थापना के सबसे डराने वाले पहलुओं में से एक महंगी लेजर संरेखण प्रणाली या डायल संकेतक सेटअप की कथित आवश्यकता है। हालाँकि, जब आप सही आकार के यूनिवर्सल कपलिंग का उपयोग करते हैं, तो लंबी सेवा जीवन प्राप्त करने के लिए सरल दृश्य और फीलर गेज विधियां पर्याप्त होती हैं। हमारे कारखाने ने तीन चरणों वाली बिना किसी विशेष उपकरण संरेखण प्रक्रिया विकसित की है जिसका उपयोग दुनिया भर में हजारों रखरखाव टीमों द्वारा सफलतापूर्वक किया गया है। यहां बताया गया है कि केवल सीधे किनारे, फीलर गेज का एक सेट और एक सामान्य टेप माप का उपयोग करके अक्षीय और कोणीय मिसलिग्न्मेंट दोनों को कैसे प्रबंधित किया जाए।

• चरण 1 - सीधे किनारे का उपयोग करके रफ समानांतर संरेखण:ऊपर, नीचे और किनारों पर दो युग्मन हबों पर एक मशीनीकृत सीधा किनारा (या एक कठोर धातु शासक) रखें। उपकरण की स्थिति को तब तक समायोजित करें जब तक कि सीधा किनारा दोनों हब से समान रूप से संपर्क न कर ले। यूनिवर्सल कपलिंग के लिए, हब की लंबाई के साथ 1 मिमी से कम का अंतर भिन्नता स्वीकार्य है। इस रफ अलाइनमेंट में 5 मिनट से भी कम समय लगता है।
• चरण 2 - फीलर गेज के साथ कोणीय संरेखण की जाँच:चार चतुर्थांशों (0, 90, 180, 270 डिग्री) पर युग्मन चेहरों के बीच एक फीलर गेज डालें। अंतराल में अधिकतम अंतर युग्मन व्यास के प्रति 100 मिमी 0.5 मिमी से अधिक नहीं होना चाहिए। क्योंकि एक सार्वभौमिक युग्मन कोणीय त्रुटियों को समायोजित करता है, यह एक महत्वपूर्ण सहिष्णुता नहीं है; यह केवल शाफ्टों के अत्यधिक झुकने को रोकने के लिए है।
• चरण 3 - अक्षीय स्थिति:टेलीस्कोपिंग यूनिवर्सल कपलिंग मॉडल के लिए, स्प्लाइन अनुभाग का विस्तार करें ताकि कपलिंग अपनी यात्रा सीमा में केंद्रित हो। शाफ्ट सिरों के बीच की दूरी को मापें और सुनिश्चित करें कि अधिकतम उपकरण गति पर कम से कम 15 मिमी का स्पलाइन जुड़ाव बना रहे। किसी विशेष उपकरण की आवश्यकता नहीं है; एक साधारण टेप उपाय पर्याप्त है.

इन तीन चरणों को पूरा करने के बाद, अपने यूनिवर्सल कपलिंग के साथ दिए गए टॉर्क विनिर्देश के अनुसार क्लैंप बोल्ट या सेट स्क्रू को कस लें। फिर किसी बंधन को महसूस करने के लिए असेंबली को हाथ से घुमाएँ। यदि रोटेशन सुचारू है, तो इंस्टॉलेशन पूरा हो गया है। इसके विपरीत, कठोर युग्मन के साथ, उसी त्वरित विधि के परिणामस्वरूप कंपन और समय से पहले विफलता होने की संभावना होगी। हमारे कारखाने ने एक दशक से अधिक समय से इस बिना उपकरण वाले दृष्टिकोण का उपयोग करने के लिए फील्ड सर्विस क्रू को प्रशिक्षित किया है, और प्रतिक्रिया सुसंगत है: एक यूनिवर्सल कपलिंग एक विज्ञान से संरेखण को एक सरल दिनचर्या में बदल देती है।

लेकिन ऑपरेशन के दौरान गतिशील मिसलिग्न्मेंट के बारे में क्या? टॉर्क प्रतिक्रिया या थर्मल विस्तार के कारण मशीनें अक्सर अपने माउंट पर शिफ्ट हो जाती हैं। एक कठोर युग्मन इन बलों को बीयरिंगों में संचारित करेगा, जबकि एक सार्वभौमिक युग्मन बस लचीला होता है। इसलिए, प्रारंभिक स्थापना के बाद, समय-समय पर जांच की सलाह दी जाती है लेकिन यह बहुत कम महत्वपूर्ण है। हम ग्रीस रिसाव या असामान्य टूट-फूट के संकेतों के लिए हर 500 ऑपरेटिंग घंटों में यूनिवर्सल कपलिंग का निरीक्षण करने की सलाह देते हैं। यदि किसी छोटी सी गड़बड़ी का पता चलता है, तो क्लैंप बोल्ट को ढीला किया जा सकता है, उपकरण को हिलाया जा सकता है और 30 मिनट से कम समय में कपलिंग को फिर से कस दिया जा सकता है। यह सरलता उचित रखरखाव में आने वाली बाधा को कम कर देती है। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड एक लेमिनेटेड अलाइनमेंट कार्ड प्रदान करती है जो आपके टूलबॉक्स में फिट बैठता है, जो तीन चरणों की विधि का सारांश देता है। लेज़रों और डायल संकेतकों की आवश्यकता को समाप्त करके, हमारा यूनिवर्सल कपलिंग प्रत्येक मैकेनिक को पहली कोशिश में पेशेवर ग्रेड संरेखण परिणाम प्राप्त करने का अधिकार देता है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न 1: क्या एक सार्वभौमिक युग्मन एक ही समय में समानांतर ऑफसेट और कोणीय मिसलिग्न्मेंट दोनों की भरपाई कर सकता है?

उत्तर: हां, एक यूनिवर्सल कपलिंग एक साथ समानांतर ऑफसेट और कोणीय मिसलिग्न्मेंट को समायोजित कर सकता है क्योंकि इसकी क्रॉस और बियरिंग असेंबली रोटेशन के दो स्वतंत्र अक्ष प्रदान करती है। जब ड्राइविंग और संचालित शाफ्ट में समानांतर ऑफसेट होता है, तो युग्मन प्रत्येक योक पर एक छोटा कोणीय विक्षेपण बनाता है। यह संयुक्त प्रभाव जोड़ के अधिकतम कार्य कोण द्वारा सीमित है। उदाहरण के लिए, हमारी यूनिवर्सल कपलिंग श्रृंखला टॉर्क हानि के बिना एक साथ 4 मिमी समानांतर ऑफसेट और 8 डिग्री कोणीय मिसलिग्न्मेंट की अनुमति देती है। हालाँकि, यदि ऑफसेट बहुत बड़ा है, तो प्रभावी कोण युग्मन की रेटिंग से अधिक हो सकता है। हमारा कारखाना संयुक्त सीमाओं को सत्यापित करने में आपकी सहायता के लिए एक ऑनलाइन मिसलिग्न्मेंट कैलकुलेटर प्रदान करता है।

प्रश्न 2: जब शाफ्ट की दूरी अनिश्चित होती है तो एक स्प्लिंड टेलीस्कोपिक यूनिवर्सल कपलिंग अक्षीय स्थापना को कैसे सरल बनाता है?

उत्तर: स्प्लिंड टेलीस्कोपिक यूनिवर्सल कपलिंग में एक नर और मादा स्प्लिंड अनुभाग होता है जो अक्षीय रूप से स्लाइड करता है। स्थापना के दौरान, यदि शाफ्ट सिरों के बीच की दूरी ठीक से ज्ञात नहीं है (उदाहरण के लिए, मोटर प्रतिस्थापन के बाद), तो तकनीशियन अंतर को फिट करने के लिए युग्मन को बस बढ़ाता या संपीड़ित करता है। स्प्लाइन मुक्त अक्षीय गति की अनुमति देते हुए टॉर्क संचारित करती है, जिससे शाफ्ट को काटने या स्पेसर जोड़ने की आवश्यकता समाप्त हो जाती है। हमारे कारखाने के यूनिवर्सल कपलिंग डिज़ाइन में एक नायलॉन लेपित स्पलाइन है जो झल्लाहट के क्षरण को रोकती है और लंबे समय तक बिना हिले-डुले रहने के बाद भी चिकनी स्लाइडिंग सुनिश्चित करती है। यह सुविधा कृषि उपकरणों में विशेष रूप से मूल्यवान है जहां कार्यान्वयन परिवर्तन अक्सर होते रहते हैं।

प्रश्न 3: क्या यूनिवर्सल कपलिंग का उपयोग करने से ड्राइवट्रेन में लचीले माउंट या रबर तत्वों की आवश्यकता समाप्त हो जाती है?

उत्तर: जबकि एक यूनिवर्सल कपलिंग मिसलिग्न्मेंट को असाधारण रूप से अच्छी तरह से संभालती है, यह रबर या पॉलीयुरेथेन कपलिंग की तरह टॉर्सनल कंपन डंपिंग प्रदान नहीं करती है। महत्वपूर्ण टॉर्सनल पल्स (उदाहरण के लिए, सिंगल सिलेंडर इंजन या रिसीप्रोकेटिंग कंप्रेसर) वाले अनुप्रयोगों के लिए, हम एक अलग कंपन डैम्पर के साथ यूनिवर्सल कपलिंग को संयोजित करने की सलाह देते हैं। हालाँकि, अधिकांश इलेक्ट्रिक मोटर से पंप या गियरबॉक्स अनुप्रयोगों के लिए, यूनिवर्सल कपलिंग की धातु सुई बीयरिंग बैकलैश शुरू किए बिना स्वच्छ टॉर्क संचारित करने का अच्छा काम करती है। हमारा कारखाना यूनिवर्सल कपलिंग का एक मिश्रित डिस्क संस्करण प्रदान करता है जो सीमित टॉर्सनल अनुपालन प्रदान करता है। पूर्ण ड्राइवट्रेन विश्लेषण के लिए हमारी इंजीनियरिंग टीम से परामर्श लें।

प्रश्न 4: लंबे समय तक चलने वाले जीवन को सुनिश्चित करने के लिए यूनिवर्सल कपलिंग के लिए अधिकतम अनुशंसित इंस्टॉलेशन कोण क्या है?

उत्तर: 10,000 ऑपरेटिंग घंटों के डिज़ाइन जीवन को प्राप्त करने के लिए, हम सिंगल यूनिवर्सल कपलिंग के लिए निरंतर ऑपरेटिंग कोण को 15 डिग्री से नीचे और डबल कार्डन (सीवी) प्रकारों के लिए 25 डिग्री से नीचे रखने की सलाह देते हैं। इन मूल्यों से ऊपर के इंस्टॉलेशन कोण अभी भी काम करेंगे लेकिन आनुपातिक रूप से असर जीवन को कम कर सकते हैं। उदाहरण के लिए, एकल यूनिवर्सल कपलिंग में 20 डिग्री पर संचालन से असर जीवन 4,000 घंटे तक कम हो सकता है। हमारे कारखाने में प्रत्येक यूनिवर्सल कपलिंग शिपमेंट के साथ एक जीवन समायोजन कारक चार्ट शामिल है। स्थापना के दौरान, हमेशा सबसे छोटे संभव कोण का लक्ष्य रखें, लेकिन शून्य कोण प्राप्त करने के बारे में चिंता न करें - यही सार्वभौमिक जोड़ की सुंदरता है।

प्रश्न 5: मुझे कैसे पता चलेगा कि मेरा यूनिवर्सल कपलिंग इंस्टालेशन कपलिंग की क्षमता के हिसाब से भी गलत संरेखित है?

उत्तर: इंस्टालेशन के दौरान अत्यधिक मिसलिग्न्मेंट के तीन स्पष्ट संकेत हैं: पहला, आप यूनिवर्सल कपलिंग को बिना किसी दबाव के दोनों शाफ्ट पर पूरी तरह से स्लाइड नहीं कर सकते हैं; दूसरा, जब आप असेंबली को हाथ से घुमाते हैं, तो आपको प्रति क्रांति एक बार एक अलग तंग जगह महसूस होती है; तीसरा, क्लैंप बोल्ट संरेखण बनाए रखने के लिए संघर्ष करते प्रतीत होते हैं। यदि आप इनमें से किसी को भी देखते हैं, तो सीधे किनारे और प्रोट्रैक्टर का उपयोग करके कोणीय और ऑफसेट मिसलिग्न्मेंट को फिर से मापें। यदि मान हमारी उत्पाद तालिका रेटिंग से अधिक है, तो आपको उपकरण का स्थान बदलना होगा या बड़ी श्रृंखला यूनिवर्सल कपलिंग का उपयोग करना होगा। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड फोटो या वीडियो निरीक्षण के माध्यम से इंस्टॉलेशन समस्याओं का निदान करने के लिए मुफ्त तकनीकी सहायता प्रदान करती है, यह सुनिश्चित करते हुए कि आप संरेखण के माध्यम से अपना रास्ता कभी भी अनुमान न लगाएं।

निष्कर्ष: हमारे यूनिवर्सल कपलिंग के साथ अपनी अगली स्थापना को सरल बनाएं

मशीनरी स्थापना और संरेखण अब समय लेने वाला, महंगा या निराशाजनक नहीं होगा। जैसा कि हमने विस्तार से बताया है, रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड का एक उच्च गुणवत्ता वाला यूनिवर्सल कपलिंग सीधे शाफ्ट मिसलिग्न्मेंट की मुख्य चुनौतियों का समाधान करता है। सटीक लेजर उपकरणों की आवश्यकता को समाप्त करके, इंस्टॉलेशन समय को आधे से अधिक कम करके, और क्षमाशील अक्षीय और कोणीय क्षमता प्रदान करके, हमारा यूनिवर्सल कपलिंग आपकी रखरखाव टीम को पहले ही प्रयास में विश्वसनीय ड्राइवट्रेन प्रदर्शन प्राप्त करने का अधिकार देता है। चाहे आप एक नई उत्पादन लाइन स्थापित कर रहे हों, एक सिंचाई पंप की मरम्मत कर रहे हों, या हार्वेस्टर के बेड़े का रखरखाव कर रहे हों, सरलीकृत संरेखण के सिद्धांत सार्वभौमिक रूप से लागू होते हैं।

क्या आप अपनी स्थापना प्रक्रिया को बदलने के लिए तैयार हैं?आज ही Raydafon Technology Group Co.,Limited से संपर्क करेंनिःशुल्क आकार संबंधी परामर्श के लिए। हमारा कारखाना 24 घंटों के भीतर मानक यूनिवर्सल कपलिंग मॉडल भेज सकता है, और हम कठोर वातावरण के लिए कस्टम स्पलाइन लंबाई और संक्षारण प्रतिरोधी कोटिंग भी प्रदान करते हैं। प्रत्येक युग्मन खरीद में हमारी संरेखण त्वरित मार्गदर्शिका और आजीवन तकनीकी सहायता शामिल है। जटिल संरेखण प्रक्रियाओं को अपनी परियोजनाओं में देरी न करने दें। अभी एक उद्धरण या इंजीनियरिंग नमूने का अनुरोध करें और वास्तविक सरलीकरण से होने वाले अंतर का अनुभव करें।
