फ्लेक्स वेल्डिंग प्रकार यूनिवर्सल कपलिंग के बिना एसडब्ल्यूसी-डब्ल्यूएच

फ्लेक्स वेल्डिंग प्रकार यूनिवर्सल कपलिंग के बिना एसडब्ल्यूसी-डब्ल्यूएच

Raydafon के SWC-WH बिना फ्लेक्स वेल्डिंग प्रकार के यूनिवर्सल कपलिंग, गैर-लोचदार वेल्डेड यूनिवर्सल कपलिंग, विश्वसनीय ट्रांसमिशन सुनिश्चित करने के लिए वेल्डेड कनेक्शन का उपयोग करते हैं, जिससे वे धातुकर्म और खनन उपकरण जैसे उच्च-लोड अनुप्रयोगों के लिए एक विश्वसनीय विकल्प बन जाते हैं। हम चीन में भौतिक युग्मन निर्माता हैं। एक विश्वसनीय निर्माता के रूप में, हम एक स्थिर आपूर्ति प्रदान करते हैं और आपके उपकरण की विशिष्टताओं के अनुसार विवरण तैयार कर सकते हैं। मूल्य निर्धारण विवरण के लिए, कृपया हमसे सीधे संपर्क करें।
वेल्डेड योक · कोई फ्लेक्स तत्व नहीं · ओईएम तैयार

SWC-WH बिना फ्लेक्स वेल्डिंग प्रकार के यूनिवर्सल कपलिंग के लिएहेवी-ड्यूटी ड्राइव शाफ्ट

रोलिंग मिलों, क्रेनों, खनन और धातुकर्म ड्राइव के लिए निर्मित एक कठोर, वेल्डिंग-प्रकार का कार्डन कपलिंग। वेल्डेड योक बोल्ट-संयुक्त ढीलेपन को हटा देता है। सटीक सुई बीयरिंग घर्षण को कम रखते हैं। बोर 100-550 मिमी, टॉर्क 710 kN·m तक, 35CrMo मिश्र धातु इस्पात, Ningbo, चीन में ISO 9001 का उत्पादन।

ऊब पैदा करना100 - 550 मिमी
नाममात्र टोक़1.25 – 710 kN·m
मोड़ने का कोण15° – 25°
सामग्री35CrMo स्टील
MOQ1 टुकड़ा
समय सीमा15 – 30 दिन

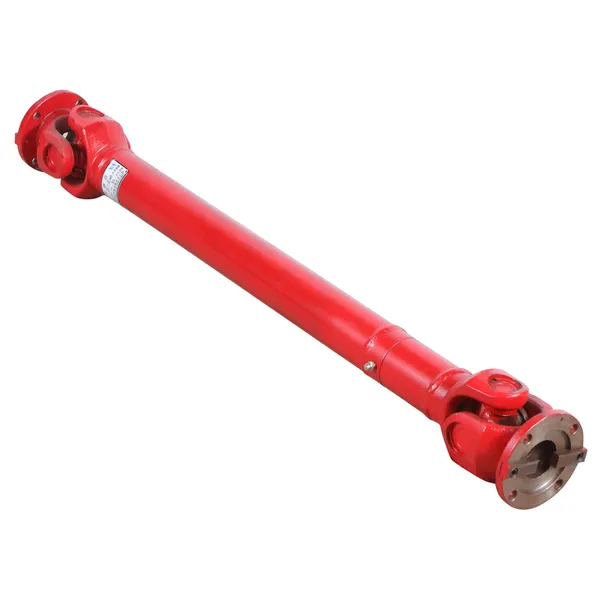

SWC-WH without flex welding type universal coupling welded yoke product photo

01फ्लेक्स वेल्डिंग टाइप यूनिवर्सल कपलिंग के बिना SWC-WH क्या है?

SWC-WH एक हैकठोर सार्वभौमिक संयुक्त युग्मनजो एक वेल्डेड योक और सटीक सुई बीयरिंग पर चलने वाले एक केंद्रीय क्रॉस के माध्यम से टॉर्क संचारित करता है। फ्लेक्स-प्रकार के कपलिंग के विपरीत, इसमें शामिल हैकोई लोचदार तत्व नहीं, इसलिए इसमें कोई रबर नहीं है, कोई स्प्रिंग पैक नहीं है और कोई क्षतिपूर्ति करने वाला फ्लेक्स सदस्य नहीं है जो घिस जाए। ड्राइव की मांग होने पर यह इसे पसंदीदा विकल्प बनाता हैउच्च टोक़, उच्च आघात प्रतिरोध और लंबी सेवा जीवनमरोड़ वाली नमी के बजाय।

वेल्डेड योक बोल्ट-योक डिज़ाइन से मुख्य अंतर है। निरंतर कंपन के तहत, बोल्ट वाले जोड़ ढीले हो सकते हैं, जिससे झल्लाहट, प्रतिक्रिया और अंततः विफलता हो सकती है। वेल्डिंग उस विफलता मोड को पूरी तरह से हटा देती है। खरीदारों की सोर्सिंग के लिएऔद्योगिक ड्राइव शाफ्ट के लिए सार्वभौमिक कपलिंग, इसका मतलब है कि कपलिंग के पूरे सेवा जीवन में कम रखरखाव रुकता है और स्वामित्व की कुल लागत कम होती है।

यदि आपके एप्लिकेशन को कठोरता के बजाय टॉर्सनल अनुपालन की आवश्यकता है, तो इसकी तुलना करेंएसडब्ल्यूसी-बीएच मानक फ्लेक्स वेल्डिंग प्रकारया लंबी अवधिएसडब्ल्यूसी-सीएच लंबी फ्लेक्स वेल्डिंग प्रकार, जो दो योक के बीच एक लचीला तत्व जोड़ता है।

02एसडब्ल्यूसी-डब्ल्यूएच तकनीकी विशिष्टताएँ: बोर, टॉर्क और मिसलिग्न्मेंट रेंज

नीचे दी गई तालिका SWC-WH श्रृंखला में प्रत्येक मानक आकार को सूचीबद्ध करती है। कोटेशन का अनुरोध करने से पहले अपने शाफ्ट व्यास, आवश्यक नाममात्र टॉर्क और उपलब्ध इंस्टॉलेशन लंबाई से मिलान करने के लिए इसका उपयोग करें। कस्टम बोर, कीवे और लंबाई अनुरोध पर उपलब्ध हैं।

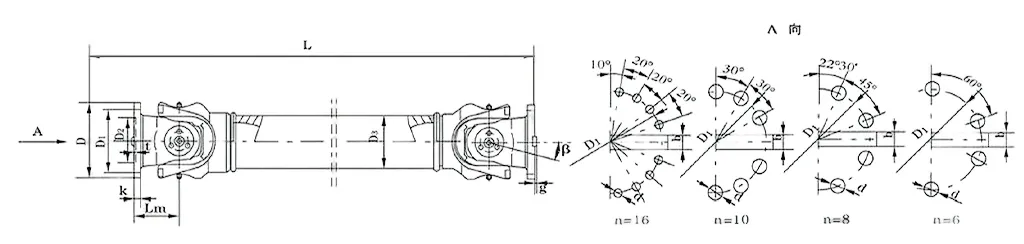

फ्लेक्स वेल्डिंग प्रकार के बिना एसडब्ल्यूसी-डब्ल्यूएच यूनिवर्सल कपलिंग - पूर्ण आकार चार्ट
नमूना डी (मिमी) टीएन (केएनएम) टीएफ (केएनएम) β (°) लमिन डी1 (जेएस11) डी2 (एच7) डी3 एलएम रा k t बी (एच9) g जड़ता (किलो·एम²) वजन (किग्रा)
लमिन +100मिमी लमिन +100मिमी
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

केवल कोणीय

SWC-WH 15°-25° तक कोणीय ग़लत संरेखण की भरपाई करता है। अक्षीय यात्रा के लिए, इसे स्लाइडिंग स्पलाइन शाफ्ट के साथ जोड़ें।

टोक़ चयन

शॉक स्तर और कर्तव्य चक्र के आधार पर नाममात्र टॉर्क पर 1.5-2.5 का सेवा कारक लागू करें।

बोर मिलान

मानक D1 js11 / D2 H7 बोर ऊपर सूचीबद्ध हैं। कस्टम स्टेप्ड या स्प्लिंड बोर उपलब्ध हैं।

निकला हुआ किनारा वैकल्पिक

यदि आपका शाफ्ट फ़्लैंज इंटरफ़ेस का उपयोग करता है, तो देखेंएसडब्ल्यूसी-डब्ल्यूएफ निकला हुआ किनारा प्रकारउसी शृंखला में.

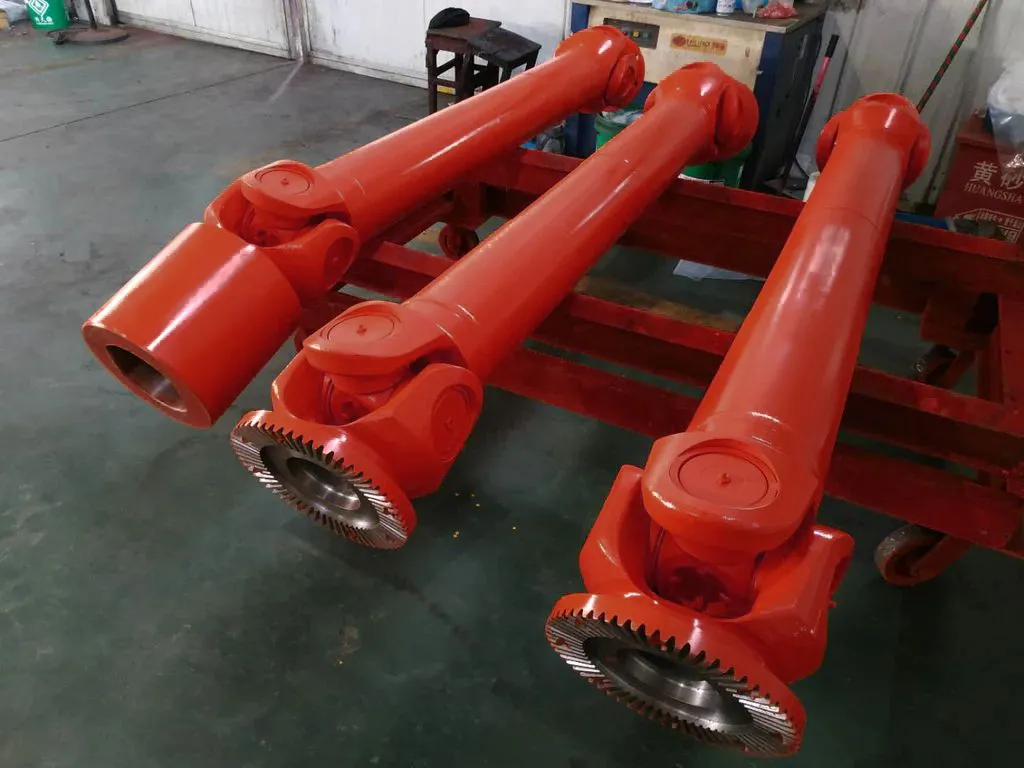

SWC-WH universal coupling welded yoke and needle bearing cross detail

03खरीदार हेवी-ड्यूटी मशीनरी के लिए वेल्डेड योक कपलिंग क्यों निर्दिष्ट करते हैं?

प्रोक्योरमेंट इंजीनियर तीन व्यावसायिक कारणों से SWC-WH चुनते हैं:कम डाउनटाइम, कम प्रतिस्थापन चक्र और प्रति परिचालन घंटे कम कुल लागत.

  • कोई बोल्ट वाला जोड़ ढीला नहीं।वेल्डेड योक कंपन-ढीला विफलता मोड को हटा देता है जो रोलिंग मिलों और क्रशर में बोल्ट-योक कपलिंग के जीवन को छोटा कर देता है।
  • उच्च टोक़ घनत्व।एक कॉम्पैक्ट लिफाफे में 710 kN·m तक नाममात्र टॉर्क, अधिकांश भारी ड्राइव शाफ्ट कर्तव्यों को कवर करता है।
  • परिशुद्ध सुई बीयरिंग.कम घर्षण, उच्च दक्षता और लंबा ग्रीस अंतराल रखरखाव श्रम को कम करता है।
  • 35CrMo मिश्र धातु इस्पात।खनन, धातुकर्म और समुद्री वातावरण में घिसाव, थकान और आघात प्रतिरोध के लिए ताप-उपचारित।
  • विस्तृत कोणीय सहनशीलता.15°-25° मुआवजा स्थापना के दौरान संरेखण लागत को कम करता है।
  • सेवायोग्य डिज़ाइन.बदले जाने योग्य घिसे हुए हिस्से युग्मन के आर्थिक जीवन को एक प्रतिस्थापन चक्र से आगे बढ़ाते हैं।

04जहां SWC-WH कपलिंग का उपयोग किया जाता है: अनुप्रयोग और उद्योग

एसडब्ल्यूसी-डब्ल्यूएच को वहां निर्दिष्ट किया जाता है जहां एक कठोर, उच्च-टोक़ युग्मन को निरंतर झटके और कंपन से बचना चाहिए। विशिष्ट स्थापनाओं में शामिल हैं:

स्टील रोलिंग मिल्स धातुकर्म रेखाएँ ओवरहेड क्रेन पोर्ट उत्थापन मशीनरी खनन कन्वेयर क्रशर और ड्रिलिंग रिग समुद्री प्रणोदन डेक मशीनरी सीमेंट और पेपर ड्राइव हेवी-ड्यूटी टेस्ट बेंच नवीकरणीय ऊर्जा ड्राइव रासायनिक प्रक्रिया रेखाएँ

यदि आपकी ड्राइव को भी अक्षीय विस्थापन या टॉर्सनल अनुपालन की आवश्यकता है, तो पूरी समीक्षा करेंसार्वभौमिक युग्मन रेंजया विकल्पगियर युग्मन श्रृंखलानिर्दिष्ट करने से पहले.

05कस्टम SWC-WH कपलिंग: OEM, निजी लेबल और ड्राइंग-आधारित उत्पादन

रेडाफॉन एक हैOEM यूनिवर्सल कपलिंग निर्माता, कोई ट्रेडिंग कंपनी नहीं. अनुकूलन को निंगबो, चीन में हमारी अपनी ISO 9001 सुविधा के अंदर संभाला जाता है।

बोर एवं कीवे

D1 js11, D2 H7 या कस्टम टॉलरेंस। समानांतर कुंजी, तख़्ता या सिकुड़न-डिस्क इंटरफ़ेस।

निकला हुआ किनारा पैटर्न

बोल्ट सर्कल, पायलट व्यास और बोल्ट की गिनती आपके मेटिंग फ्लैंज ड्राइंग से मेल खाती है।

लंबाई और संतुलन

एलमिन और विस्तारित लंबाई। उच्च गति वाले शाफ्ट के लिए गतिशील संतुलन ग्रेड।

कोटिंग एवं अंकन

पेंटिंग, ब्लैक ऑक्साइड, जिंक प्लेटिंग। निजी-लेबल नेमप्लेट और अंकन।

अपने शाफ्ट आयाम और कर्तव्य चक्र के साथ एक पीडीएफ, डीडब्ल्यूजी, डीएक्सएफ या एसटीईपी ड्राइंग भेजें। हमारे इंजीनियर 24 घंटों के भीतर एक बड़ी अनुशंसा और कोटेशन लौटा देते हैं।

06गुणवत्ता नियंत्रण, प्रमाणन और 12 महीने की वारंटी

प्रत्येक SWC-WH कपलिंग शिपमेंट से पहले एक दस्तावेजित निरीक्षण मार्ग से गुजरता है। यह वह साक्ष्य है जिस पर विदेशी खरीदार विक्रेता अनुमोदन और आने वाले निरीक्षण के लिए भरोसा करते हैं।

  • आईएसओ 9001 प्रमाणित विनिर्माण प्रक्रिया
  • आने वाले इस्पात सत्यापन और ताप-उपचार रिकॉर्ड
  • बोर, कीवे और एलमिन के लिए आयामी निरीक्षण रिपोर्ट
  • योक जोड़ पर वेल्ड निरीक्षण
  • पैकिंग से पहले बियरिंग फिट और रोटेशन परीक्षण
  • विनिर्माण दोषों के विरुद्ध 12 महीने की सीमित वारंटी

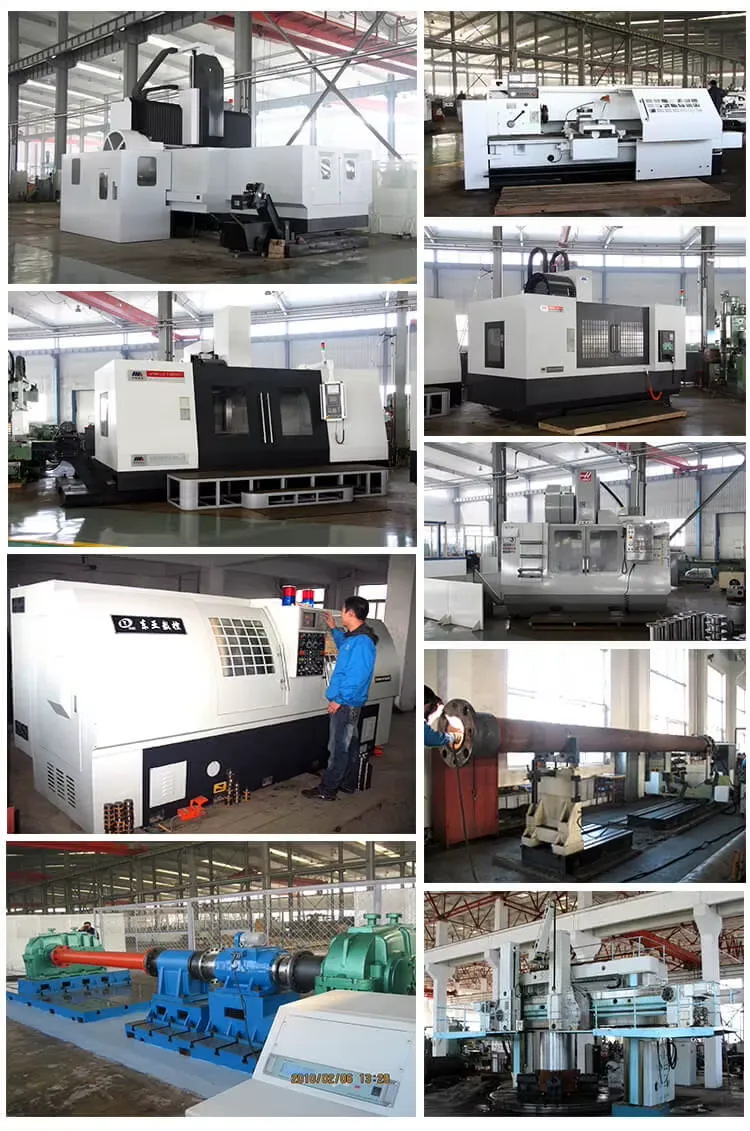

Raydafon universal coupling manufacturing workshop Ningbo China

07ऑर्डर कैसे करें: MOQ, लीड टाइम, पैकिंग और शिपिंग

MOQ

मानक आकार के लिए 1 टुकड़ा। 50 टुकड़ों से वॉल्यूम मूल्य निर्धारण।

समय सीमा

ड्राइंग की पुष्टि और जमा के 15-30 दिन बाद।

पैकिंग

लकड़ी का केस, वीसीआई एंटी-रस्ट फिल्म, डेसिकेंट, बड़े आकार के लिए कस्टम पैलेट।

शिपिंग

समुद्र, वायु या एक्सप्रेस। EXW/एफओबी/सीआईएफ/डीडीपी शर्तें उपलब्ध हैं।

दस्तावेज़

सीआई, पीएल, सीओ, फॉर्म ए/ई, सामग्री प्रमाणपत्र, आयामी रिपोर्ट।

भुगतान

टी/टी, एल/सी नजर में, और बार-बार खरीदने वालों के लिए परक्राम्य अन्य शर्तें।

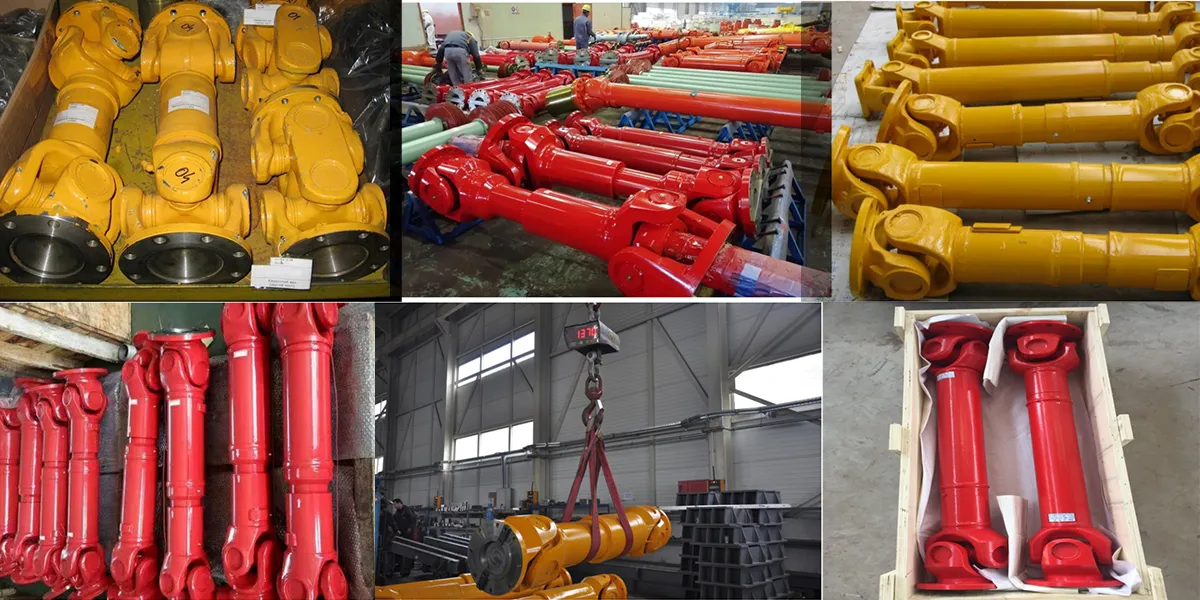

SWC-WH universal coupling inspection and assembly line

08एसडब्ल्यूसी-डब्ल्यूएच यूनिवर्सल कपलिंग क्रेता अक्सर पूछे जाने वाले प्रश्न

SWC-WH कपलिंग पर "फ्लेक्स वेल्डिंग प्रकार के बिना" का क्या मतलब है?

इसका मतलब है कि कपलिंग में टॉर्क पथ में कोई लोचदार या लचीला तत्व नहीं है, और योक को बोल्टिंग के बजाय वेल्डिंग द्वारा जोड़ा जाता है। यह कंपन के तहत बोल्ट-संयुक्त के ढीलेपन को दूर करता है और संरचनात्मक कठोरता को बढ़ाता है। यह हाई-टॉर्क, हाई-शॉक ड्राइव के लिए सही विकल्प है जहां लचीले तत्व की आवश्यकता नहीं होती है।

SWC-WH श्रृंखला की टॉर्क और बोर रेंज क्या है?

घुमाव व्यास 100-550 मिमी, नाममात्र टॉर्क 1.25-710 kN·m, थकान टॉर्क 0.63-355 kN·m, मानक बोर D1 57-426 मिमी। कस्टम बोर और स्टेप्ड शाफ्ट उपलब्ध हैं।

किस सामग्री और बियरिंग का उपयोग किया जाता है?

योक और फ्लैंज ताप-उपचारित 35CrMo मिश्र धातु इस्पात हैं। क्रॉस जर्नल निरंतर औद्योगिक कर्तव्य के तहत घर्षण को कम करने और सेवा जीवन का विस्तार करने के लिए सटीक सुई बीयरिंग पर चलता है।

अधिकतम गलत संरेखण कोण क्या है?

आकार के आधार पर, 15° से 25° कोणीय मिसलिग्न्मेंट। एसडब्ल्यूसी-डब्ल्यूएच अक्षीय विस्थापन की भरपाई नहीं करता है - यदि अक्षीय यात्रा मौजूद है तो इसे स्लाइडिंग स्पलाइन या टेलीस्कोपिक शाफ्ट के साथ जोड़ दें।

क्या आप OEM या कस्टम SWC-WH कपलिंग प्रदान करते हैं?

हाँ। हम बोर, कीवे, फ्लैंज पैटर्न, लंबाई, बैलेंस ग्रेड, सतह उपचार और नेमप्लेट को अनुकूलित करते हैं। एक पीडीएफ, डीडब्ल्यूजी, डीएक्सएफ या एसटीईपी ड्राइंग भेजें और हम 24 घंटों के भीतर उद्धरण देंगे।

MOQ, लीड टाइम और वारंटी क्या है?

मानक आकार के लिए MOQ 1 टुकड़ा। आकार और अनुकूलन के आधार पर लीड समय 15-30 दिन। विनिर्माण दोषों के विरुद्ध 12 महीने की सीमित वारंटी।

मैं अपने ड्राइव शाफ्ट के लिए सही SWC-WH आकार का चयन कैसे करूँ?

नाममात्र टॉर्क, पीक टॉर्क, गति, शाफ्ट व्यास, मिसलिग्न्मेंट कोण और कर्तव्य चक्र प्रदान करें। हमारे इंजीनियर सही सेवा कारक के साथ आकार की अनुशंसा करेंगे। आप पूरी समीक्षा भी कर सकते हैंसार्वभौमिक युग्मन चयन मार्गदर्शिकाहमसे संपर्क करने से पहले.

क्या मुझे थोक ऑर्डर देने से पहले एक नमूना मिल सकता है?

हाँ। मानक आकारों के लिए नमूना आदेश स्वीकार किए जाते हैं। नमूना लागत और मालभाड़ा अलग-अलग उद्धृत किया गया है और इसे पहले थोक ऑर्डर के विरुद्ध जमा किया जा सकता है।

SWC-WH यूनिवर्सल कपलिंग कोटेशन का अनुरोध करें

अपनी शाफ्ट ड्राइंग, टॉर्क और गति भेजें। हमारे इंजीनियर 24 घंटों के भीतर एक आकार की अनुशंसा और फ़ैक्टरी कीमत के साथ जवाब देते हैं।
