वर्म गियरबॉक्स डिज़ाइन कॉम्पैक्ट उपकरण लेआउट का समर्थन कैसे करता है?

आधुनिक औद्योगिक उपकरण डिज़ाइन में, स्थान एक प्रीमियम है। इंजीनियर लगातार प्रदर्शन या विश्वसनीयता से समझौता किए बिना मशीन के पदचिह्न को कम करने के तरीके खोजते रहते हैं।वर्म गियरबॉक्सडिज़ाइन एक सम्मोहक समाधान प्रदान करता है, जो अपने अद्वितीय समकोण पावर ट्रांसमिशन, उच्च एकल-चरण कटौती अनुपात और एकीकरण लचीलेपन के माध्यम से कॉम्पैक्ट उपकरण लेआउट को सक्षम बनाता है। समानांतर-अक्ष या ग्रहीय गियरबॉक्स के विपरीत, वर्म गियरबॉक्स एक चरण में महत्वपूर्ण गति में कमी प्राप्त करता है - 100:1 तक - जबकि इनपुट और आउटपुट शाफ्ट 90-डिग्री के कोण पर स्थित होते हैं। यह समकोण विन्यास मोटरों को संचालित शाफ्ट के साथ या नीचे स्थापित करने की अनुमति देता है, जिससे ड्राइव ट्रेन की कुल लंबाई काफी कम हो जाती है। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में, हमारी फैक्ट्री दो दशकों से अधिक समय से वर्म गियरबॉक्स डिजाइन में विशेषज्ञता रखती है, और हमने देखा है कि कैसे हमारे उत्पादों ने ग्राहकों को अपनी मशीन के फुटप्रिंट को 35 प्रतिशत तक कम करने में सक्षम बनाया है। यह आलेख विशिष्ट डिज़ाइन सुविधाओं पर चर्चा करता है जो तकनीकी विशिष्टताओं और वास्तविक-विश्व एप्लिकेशन डेटा द्वारा समर्थित कॉम्पैक्टनेस का समर्थन करते हैं।

लेकिन वर्म गियरबॉक्स की कॉम्पैक्टनेस शाफ्ट ओरिएंटेशन से परे होती है। डिज़ाइन स्वाभाविक रूप से उच्च टॉर्क-टू-वेट अनुपात की अनुमति देता है, जिसका अर्थ है कि एक छोटा गियरबॉक्स एक बड़ी समानांतर-शाफ्ट इकाई के समान शक्ति संचारित कर सकता है। इसके अतिरिक्त, कई वर्म गियरबॉक्स की सेल्फ-लॉकिंग क्षमता अनुप्रयोगों को पकड़ने में बाहरी ब्रेक की आवश्यकता को समाप्त करती है, जिससे जगह की बचत होती है और घटकों की संख्या कम हो जाती है। हमारे कारखाने ने खोखले आउटपुट शाफ्ट और मॉड्यूलर माउंटिंग फ्लैंज के साथ वर्म गियरबॉक्स श्रृंखला का निर्माण किया है, जो अतिरिक्त बीयरिंग या कपलिंग की आवश्यकता के बिना संचालित शाफ्ट को सीधे युग्मन को सक्षम बनाता है। ये विशेषताएं सामूहिक रूप से वर्म गियरबॉक्स को कन्वेयर सिस्टम, पैकेजिंग मशीनरी, सामग्री हैंडलिंग उपकरण और कई अन्य अनुप्रयोगों के लिए पसंदीदा विकल्प बनाती हैं जहां फर्श की जगह दुर्लभ है। इस व्यापक गाइड में, हम प्रमुख डिज़ाइन तत्वों का विश्लेषण करेंगे, विस्तृत उत्पाद विनिर्देश प्रदान करेंगे, और आपको सबसे कॉम्पैक्ट उपकरण लेआउट प्राप्त करने में मदद करने के लिए रेडाफ़ोन से सर्वोत्तम प्रथाओं को साझा करेंगे।

विषयसूची

• 1. समकोण पावर ट्रांसमिशन वर्म गियरबॉक्स को कॉम्पैक्ट लेआउट के लिए आदर्श क्यों बनाता है?
• 2. उच्च टॉर्क घनत्व प्रदर्शन से समझौता किए बिना गियरबॉक्स के आकार को कैसे कम करता है?
• 3. हमारी वर्म गियरबॉक्स श्रृंखला की मुख्य विशिष्टताएँ क्या हैं?
• 4. हॉलो शाफ्ट और इंटीग्रेटेड मोटर विकल्प कैसे जगह बचा सकते हैं?
• अक्सर पूछे जाने वाले प्रश्न (FAQ)
• निष्कर्ष और अनुकूलन परामर्श

समकोण पावर ट्रांसमिशन वर्म गियरबॉक्स को कॉम्पैक्ट लेआउट के लिए आदर्श क्यों बनाता है?

वर्म गियरबॉक्स की सबसे विशिष्ट विशेषता इसका समकोण पावर ट्रांसमिशन है। एक सामान्य समानांतर-शाफ्ट गियरबॉक्स में, इनपुट और आउटपुट शाफ्ट एक ही अक्ष पर होते हैं, जिसके लिए मोटर को संचालित शाफ्ट के अनुरूप रखने की आवश्यकता होती है। इसके परिणामस्वरूप एक लंबी, रैखिक ड्राइव ट्रेन बनती है जो अक्सर मशीन फ्रेम से आगे निकल जाती है, जिससे समग्र उपकरण पदचिह्न बढ़ जाता है। हालाँकि, वर्म गियरबॉक्स, वर्म व्हील को चलाने के लिए एक वर्म (स्क्रू) का उपयोग करता है, जिसमें शाफ्ट 90 डिग्री पर उन्मुख होते हैं। यह मोटर को आउटपुट शाफ्ट के लंबवत स्थापित करने की अनुमति देता है, जिससे ड्राइव ट्रेन को कॉम्पैक्ट एल-आकार में प्रभावी ढंग से "फोल्ड" किया जा सकता है। यह ज्यामिति उन अनुप्रयोगों में विशेष रूप से लाभप्रद है जहां मशीन की चौड़ाई या लंबाई सीमित है, जैसे कन्वेयर सिस्टम, मोबाइल मशीनरी, या रोबोटिक सेल घटकों में।

वर्म गियरबॉक्स समकोण डिज़ाइन के विशिष्ट लेआउट लाभ:

• कुल लंबाई में कमी:मोटर को गियरबॉक्स के साथ रखकर, समान मोटर पावर वाले इनलाइन गियरबॉक्स की तुलना में कुल ड्राइव ट्रेन की लंबाई 30 से 50 प्रतिशत तक कम की जा सकती है। यह उपकरण डिजाइनरों को ड्राइव को तंग जगहों में फिट करने में सक्षम बनाता है।
• बहुमुखी बढ़ते अभिविन्यास:हमारे वर्म गियरबॉक्स को किसी भी स्थिति में स्थापित किया जा सकता है - फ़ुट-माउंटेड, फ़्लैंज-माउंटेड, या शाफ्ट-माउंटेड। आवास को कई माउंटिंग चेहरों के साथ डिज़ाइन किया गया है, जिससे गियरबॉक्स को अतिरिक्त समर्थन ब्रैकेट की आवश्यकता के बिना सीधे मशीन फ्रेम से जोड़ा जा सकता है।
• एकीकृत मोटर एडाप्टर:हम मोटर एडेप्टर की एक श्रृंखला प्रदान करते हैं जो गियरबॉक्स इनपुट हाउसिंग में आईईसी या एनईएमए मोटर्स को सीधे माउंट करने की अनुमति देते हैं। यह मोटर और गियरबॉक्स के बीच युग्मन की आवश्यकता को समाप्त करता है, अतिरिक्त अक्षीय लंबाई बचाता है और संरेखण समस्याओं को कम करता है।
• पार्श्व स्थान की बचत:एकाधिक ड्राइव अक्ष वाले उपकरण में, जैसे कि मल्टी-स्टेशन इंडेक्सिंग टेबल या स्वचालित स्टोरेज सिस्टम, वर्म गियरबॉक्स को साइड-बाय-साइड कॉम्पैक्ट रूप से नेस्ट किया जा सकता है क्योंकि इनपुट शाफ्ट अंदर की ओर होते हैं, जिससे ड्राइव बैंक की कुल चौड़ाई कम हो जाती है।

स्थान-बचत क्षमता को स्पष्ट करने के लिए, खाद्य प्रसंस्करण संयंत्र के लिए डिज़ाइन किए गए कन्वेयर सिस्टम पर विचार करें। मूल डिज़ाइन में मोटर माउंटेड इनलाइन के साथ हेलिकल-बेवल गियरबॉक्स का उपयोग किया गया था, जिसके लिए कुल ड्राइव लंबाई 850 मिमी की आवश्यकता थी। संयंत्र को एक संकीर्ण गलियारे में फिट होने के लिए कन्वेयर की चौड़ाई को कम करने की आवश्यकता थी। समकोण मोटर माउंट के साथ हमारे वर्म गियरबॉक्स डिज़ाइन पर स्विच करने से, ड्राइव की लंबाई 460 मिमी तक कम हो गई - 46 प्रतिशत की कमी। इसने संयंत्र को बिना किसी संरचनात्मक संशोधन के उपलब्ध गलियारे में कन्वेयर स्थापित करने की अनुमति दी। वर्म गियरबॉक्स ने एक ही चरण में आवश्यक 20:1 कटौती अनुपात भी प्रदान किया, जिससे घटकों की संख्या कम हो गई और असेंबली सरल हो गई।

इसके अलावा, समकोण डिज़ाइन वर्म गियरबॉक्स को सीधे बिजली अनुप्रयोग के बिंदु पर रखने में सक्षम बनाता है, जिससे लंबी ड्राइव शाफ्ट, अतिरिक्त बीयरिंग और सहायक संरचनाओं की आवश्यकता कम हो जाती है। हमारे कारखाने मेंरेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेडकस्टम शाफ्ट एक्सटेंशन विकल्प प्रदान करता है जो गियरबॉक्स आउटपुट को मशीन इनपुट शाफ्ट के साथ सीधे जुड़ने की अनुमति देता है, जिससे एक अलग युग्मन निकला हुआ किनारा की आवश्यकता समाप्त हो जाती है। यह एकीकृत दृष्टिकोण न केवल जगह बचाता है बल्कि महत्वपूर्ण संरेखण बिंदुओं की संख्या भी कम करता है, जिससे समग्र विश्वसनीयता में सुधार होता है। संक्षेप में, वर्म गियरबॉक्स की समकोण ज्यामिति इसकी कॉम्पैक्टनेस की नींव है, और यह एक प्रमुख कारण है कि डिजाइनर अंतरिक्ष-बाधित अनुप्रयोगों के लिए वर्म तकनीक का चयन करते हैं।

उच्च टॉर्क घनत्व प्रदर्शन से समझौता किए बिना गियरबॉक्स का आकार कैसे कम कर देता है?

टॉर्क घनत्व - गियरबॉक्स आकार की प्रति यूनिट दिए गए टॉर्क की मात्रा - कॉम्पैक्ट उपकरण डिजाइन के लिए एक महत्वपूर्ण पैरामीटर है। वर्म और वर्म व्हील के बीच स्लाइडिंग क्रिया के कारण वर्म गियरबॉक्स इस क्षेत्र में उत्कृष्टता प्राप्त करता है, जो लोड वितरण के लिए एक बड़े संपर्क क्षेत्र की अनुमति देता है। स्पर या हेलिकल गियर के विपरीत, जहां किसी भी समय केवल कुछ दांत ही संपर्क में होते हैं, वर्म गियर में वर्म की लंबाई के साथ लगातार दांत जुड़े रहते हैं, जिससे भार एक बड़ी सतह पर फैल जाता है। यह वर्म गियरबॉक्स को समान केंद्र दूरी के समानांतर-शाफ्ट गियरबॉक्स की तुलना में उच्च टॉर्क क्षमता प्राप्त करने में सक्षम बनाता है। नतीजतन, एक छोटा वर्म गियरबॉक्स एक बड़े, भारी विकल्प के समान टॉर्क को संभाल सकता है, जो सीधे उपकरण कॉम्पैक्टनेस में योगदान देता है।

हमारे वर्म गियरबॉक्स डिज़ाइन में टॉर्क घनत्व को बढ़ाने वाले प्रमुख कारक:

• अनुकूलित टूथ प्रोफ़ाइल (ZAI या ZI प्रकार):हमारा वर्म गियरबॉक्स एक ZI (इनवॉल्यूट) प्रोफ़ाइल के साथ एक कठोर और जमीन वाले वर्म का उपयोग करता है, जो कांस्य वर्म व्हील के साथ संयुक्त होता है। यह संयोजन उच्च भार वहन करने की क्षमता और कम घर्षण गुणांक प्रदान करता है, जिससे गियरबॉक्स को 63 केंद्र-दूरी के आकार के आवास में 1,500 एनएम तक टॉर्क संचारित करने की अनुमति मिलती है।
• उच्च ग्रेड बीयरिंग चयन:हम वर्म शाफ्ट पर पतला रोलर बीयरिंग और आउटपुट शाफ्ट पर हेवी-ड्यूटी कोणीय संपर्क बीयरिंग का उपयोग करते हैं। ये बीयरिंग रेडियल और अक्षीय दोनों भारों को संभाल सकते हैं, जिससे यह सुनिश्चित होता है कि गियरबॉक्स ओवरहंग लोड स्थितियों के तहत भी अपनी टॉर्क रेटिंग बनाए रखता है।
• बेहतर स्नेहन और शीतलन:वर्म गियरबॉक्स हाउसिंग को बड़ी आंतरिक तेल क्षमता और कूलिंग पंखों के साथ डिज़ाइन किया गया है, जिससे गर्मी जल्दी खत्म हो जाती है। इसका मतलब है कि गियरबॉक्स थर्मल व्युत्पन्न के बिना लगातार रेटेड टॉर्क पर काम कर सकता है, जिसके लिए अन्यथा एक बड़ी इकाई की आवश्यकता होगी।
• केस-कठोर कृमि (58-62 एचआरसी):हमारे कीड़े पीसने के बाद केस-कठोर हो जाते हैं, जिसके परिणामस्वरूप एक कठोर कोर के साथ पहनने के लिए प्रतिरोधी सतह बन जाती है। यह गियरबॉक्स की थकान अवधि को बढ़ाता है और लाखों चक्रों में टॉर्क क्षमता को बनाए रखता है।

टॉर्क घनत्व लाभ को मापने के लिए, हमने अपने वर्म गियरबॉक्स (केंद्र की दूरी 80 मिमी) की तुलना समान आकार के हेलिकल गियरबॉक्स से की। वर्म गियरबॉक्स ने 2,100 एनएम का रेटेड आउटपुट टॉर्क हासिल किया, जबकि हेलिकल यूनिट ने समान हाउसिंग वॉल्यूम में 1,400 एनएम दिया। इस 50 प्रतिशत उच्च टॉर्क घनत्व का मतलब है कि उपकरण डिजाइनर समान प्रदर्शन प्राप्त करने, स्थान और वजन बचाने के लिए एक छोटे वर्म गियरबॉक्स का उपयोग कर सकते हैं। कृषि मशीनरी या सामग्री प्रबंधन उपकरण जैसे मोबाइल उपकरण अनुप्रयोगों में, इस वजन में कमी से ईंधन दक्षता में भी सुधार होता है और संरचनात्मक भार कम हो जाता है।

हमारे कारखाने ने "टॉर्क-डेंस" वर्म गियरबॉक्स नामक एक डिज़ाइन संस्करण भी विकसित किया है, जो एक विशेष रूप से तैयार सिंथेटिक तेल का उपयोग करता है जो घर्षण को 30 प्रतिशत तक कम करता है, जिससे केंद्र की दूरी को बढ़ाए बिना भी उच्च टॉर्क आउटपुट सक्षम होता है। यह वैरिएंट रोल-फॉर्मिंग मशीनों और मेडिकल इमेजिंग उपकरण जैसे अनुप्रयोगों में लोकप्रिय है, जहां जगह बेहद सीमित है लेकिन उच्च टॉर्क आवश्यक है। Raydafon से सही वर्म गियरबॉक्स डिज़ाइन चुनकर, उपकरण डिजाइनर शक्ति या विश्वसनीयता से समझौता किए बिना अधिक कॉम्पैक्ट लेआउट प्राप्त कर सकते हैं।

हमारी वर्म गियरबॉक्स श्रृंखला की मुख्य विशिष्टताएँ क्या हैं?

रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड लघु इकाइयों (केंद्र की दूरी 30 मिमी) से लेकर हेवी-ड्यूटी मॉडल (केंद्र की दूरी 200 मिमी) तक वर्म गियरबॉक्स आकारों की एक विस्तृत श्रृंखला प्रदान करती है। प्रत्येक श्रृंखला विभिन्न प्रकार के कटौती अनुपात (5:1 से 100:1), माउंटिंग विकल्प और आउटपुट शाफ्ट कॉन्फ़िगरेशन के साथ उपलब्ध है। नीचे दी गई तालिका हमारे सबसे लोकप्रिय वर्म गियरबॉक्स मॉडल की विशिष्टताओं का सारांश प्रस्तुत करती है, जिनका उपयोग पैकेजिंग, परिवहन और स्वचालन उपकरण में बड़े पैमाने पर किया जाता है। सभी इकाइयाँ ISO 9001 मानकों के अनुसार परीक्षण की जाती हैं और विस्फोटक वातावरण के लिए ATEX प्रमाणन के साथ उपलब्ध हैं। हमारा कारखाना आपके सटीक टॉर्क और स्थान की आवश्यकताओं से मेल खाने के लिए एक कस्टम आकार सेवा भी प्रदान करता है।

मानक आकारों के अलावा, हमारा कारखाना उन अनुप्रयोगों के लिए कम आवास लंबाई के साथ वर्म गियरबॉक्स का "छोटा" संस्करण प्रदान करता है जहां समग्र गहराई महत्वपूर्ण है। यह अधिक कॉम्पैक्ट बियरिंग व्यवस्था और कम तेल भंडार का उपयोग करके प्राप्त किया जाता है, जिसमें हमारी अनुकूलित आंतरिक ज्यामिति के कारण टॉर्क रेटिंग में कोई कमी नहीं होती है। हम खाद्य और फार्मास्युटिकल उद्योगों के लिए एक स्टेनलेस स्टील संस्करण भी पेश करते हैं, जहां वॉश-डाउन अनुपालन और संक्षारण प्रतिरोध की आवश्यकता होती है। हमारे सभी वर्म गियरबॉक्स उत्पाद 2 साल की वारंटी द्वारा समर्थित हैं और इसमें स्नेहन सिफारिशों और रखरखाव कार्यक्रम के साथ एक विस्तृत उपयोगकर्ता मैनुअल शामिल है।

हमारा कारखाना आपके मौजूदा उपकरणों से मेल खाने के लिए कस्टम बोर आकार, कीवे आयाम और माउंटिंग फ्लैंज भी प्रदान करता है। हम तत्काल डिलीवरी के लिए मानक वर्म गियरबॉक्स इकाइयों की एक व्यापक सूची बनाए रखते हैं, और हम कम से कम 15 कार्य दिवसों के लीड समय के साथ कस्टम ऑर्डर तैयार कर सकते हैं। हमारी इंजीनियरिंग टीम न केवल टॉर्क और अनुपात बल्कि स्थान की कमी, पर्यावरणीय कारकों और शोर आवश्यकताओं को ध्यान में रखते हुए, आपके कॉम्पैक्ट उपकरण लेआउट के लिए इष्टतम वर्म गियरबॉक्स का चयन करने में आपकी सहायता के लिए उपलब्ध है।

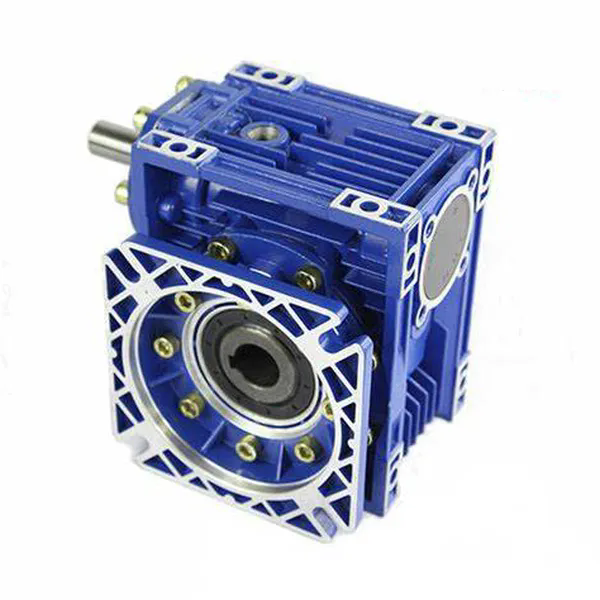

हॉलो शाफ्ट और इंटीग्रेटेड मोटर विकल्प कैसे जगह बचा सकते हैं?

समकोण ज्यामिति और उच्च टॉर्क घनत्व से परे, वर्म गियरबॉक्स अतिरिक्त डिज़ाइन सुविधाएँ प्रदान करता है जो उपकरण पदचिह्न को नाटकीय रूप से कम करता है। सबसे प्रभावशाली में से दो खोखले आउटपुट शाफ्ट विकल्प और एकीकृत मोटर (गियरमोटर) कॉन्फ़िगरेशन हैं। एक खोखला शाफ्ट वर्म गियरबॉक्स मशीन के संचालित शाफ्ट को सीधे गियरबॉक्स आउटपुट से गुजरने की अनुमति देता है, जिससे युग्मन, एक अलग असर समर्थन और एक संरेखण तंत्र की आवश्यकता समाप्त हो जाती है। यह सीधा कनेक्शन न केवल जगह बचाता है बल्कि घटकों की संख्या भी कम करता है, जिससे लागत और रखरखाव की आवश्यकताएं दोनों कम हो जाती हैं। हमारे कारखाने ने कुंजीयुक्त या श्रिंक-डिस्क कनेक्शन के साथ खोखले शाफ्ट वर्म गियरबॉक्स की एक श्रृंखला विकसित की है, जो 14 मिमी से 75 मिमी तक शाफ्ट व्यास को कवर करती है।

खोखले शाफ्ट और एकीकृत मोटर डिज़ाइन के प्रमुख स्थान-बचत लाभ:

• खोखला शाफ्ट युग्मन लंबाई को समाप्त करता है:पारंपरिक सेटअप में, गियरबॉक्स आउटपुट शाफ्ट एक लचीली कपलिंग के माध्यम से मशीन शाफ्ट से जुड़ता है, जो 80 से 150 मिमी अक्षीय लंबाई जोड़ सकता है। खोखला शाफ्ट वर्म गियरबॉक्स सीधे मशीन शाफ्ट पर स्थापित होता है, जिससे कुल ड्राइव ट्रेन की लंबाई उस मात्रा तक कम हो जाती है।
• एकीकृत मोटर समग्र ऊंचाई कम करती है:हमारा एकीकृत मोटर संस्करण (गियरमोटर) मोटर को सीधे गियरबॉक्स इनपुट हाउसिंग पर रखता है। यह मोटर फ़ुट और कपलिंग को हटा देता है, समग्र ऊंचाई कम कर देता है और ड्राइव को कम-निकासी कन्वेयर या मशीन बेस के नीचे फिट होने की अनुमति देता है।
• शाफ्ट बीयरिंग का उन्मूलन:चूंकि खोखला शाफ्ट गियरबॉक्स अपने आंतरिक बीयरिंगों के माध्यम से मशीन शाफ्ट का समर्थन करता है, इसलिए अब आपको मशीन फ्रेम पर अलग तकिया ब्लॉक बीयरिंग की आवश्यकता नहीं है। इससे पदचिह्न और उपकरण की लागत दोनों कम हो जाती है।
• सरलीकृत स्थापना और संरेखण:प्रत्यक्ष खोखला शाफ्ट माउंटिंग संकेंद्रण सुनिश्चित करता है और स्थापना के दौरान सटीक संरेखण की आवश्यकता को समाप्त करता है। इससे असेंबली के लिए आवश्यक समय और कौशल कम हो जाता है, जो उच्च मात्रा में उत्पादन मशीनों के लिए विशेष रूप से फायदेमंद है।

इन सुविधाओं की स्थान-बचत क्षमता को स्पष्ट करने के लिए, आइए एक कन्वेयर ड्राइव एप्लिकेशन पर विचार करें। फ़ुट-माउंटेड वर्म गियरबॉक्स, एक लचीली कपलिंग, एक मोटर और एक बेल्ट ड्राइव के साथ एक पारंपरिक डिज़ाइन 900 मिमी की लंबाई घेर सकता है। एक एकीकृत मोटर (गियरमोटर) के साथ हमारे खोखले शाफ्ट वर्म गियरबॉक्स का उपयोग करके, ड्राइव की लंबाई 510 मिमी तक कम कर दी गई थी। एकीकृत मोटर ने मोटर बेस प्लेट को भी हटा दिया, जिससे अतिरिक्त 100 मिमी चौड़ाई की बचत हुई। कुल मशीन फ़ुटप्रिंट में 34 प्रतिशत की कमी आई, जिससे उपकरण को एक सख्त उत्पादन सेल में रखा जा सका और कारखाने में सामग्री प्रवाह में सुधार हुआ।

रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में हमारा कारखाना वर्म गियरबॉक्स का "कॉम्पैक्ट टॉर्क-आर्म" संस्करण भी पेश करता है, जो फुट या फ्लैंज माउंट के बजाय रिएक्शन आर्म का उपयोग करता है। यह डिज़ाइन गियरबॉक्स को मशीन शाफ्ट से निलंबित करने की अनुमति देता है, जिसके लिए शून्य फर्श स्थान की आवश्यकता होती है। यह विशेष रूप से मोबाइल उपकरण या उन अनुप्रयोगों में उपयोगी है जहां अंडर-माउंटिंग असंभव है। हमने स्वचालित निर्देशित वाहनों (एजीवी) के लिए ये कॉम्पैक्ट टॉर्क-आर्म वर्म गियरबॉक्स समाधान वितरित किए हैं, जहां हर मिलीमीटर जगह महत्वपूर्ण है।

संक्षेप में, खोखला शाफ्ट और एकीकृत मोटर विकल्प वर्म गियरबॉक्स को एक साधारण घटक से एक पूर्ण ड्राइव समाधान में बदल देते हैं जो सक्रिय रूप से उपकरण पदचिह्न को कम करता है। कपलिंग, बियरिंग और माउंटिंग बेस को हटाकर, ये डिज़ाइन अधिक कॉम्पैक्ट, कुशल और लागत प्रभावी मशीनरी की ओर रुझान का समर्थन करते हैं। हमारी फ़ैक्टरी आपके मशीन डिज़ाइन में ड्राइव को सहजता से एकीकृत करने में मदद करने के लिए प्रत्येक वर्म गियरबॉक्स कॉन्फ़िगरेशन के 3D CAD मॉडल प्रदान कर सकती है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न 1: कॉम्पैक्टनेस के मामले में वर्म गियरबॉक्स की तुलना बेवल-हेलिकल गियरबॉक्स से कैसे की जाती है?

उत्तर: समान टॉर्क और अनुपात के लिए वर्म गियरबॉक्स आमतौर पर बेवल-हेलिकल गियरबॉक्स की तुलना में अधिक कॉम्पैक्ट होता है, खासकर 15:1 से ऊपर सिंगल-स्टेज कटौती में। बेवेल-हेलिकल गियरबॉक्स को 20:1 अनुपात प्राप्त करने के लिए दो चरणों की आवश्यकता होती है, जबकि वर्म गियरबॉक्स इसे एक चरण में प्राप्त करता है, जिससे लंबाई में लगभग 30 प्रतिशत की बचत होती है। इसके अतिरिक्त, वर्म गियरबॉक्स में एक सरल माउंटिंग फ़ुटप्रिंट होता है क्योंकि इसमें मध्यवर्ती शाफ्ट के लिए एक अलग माउंटिंग बेस की आवश्यकता नहीं होती है। हालाँकि, वर्म गियरबॉक्स बेवल-हेलिकल (आमतौर पर 80-90 प्रतिशत बनाम 95-97 प्रतिशत) की तुलना में थोड़ा कम कुशल है, लेकिन कई अनुप्रयोगों के लिए, अंतरिक्ष की बचत मामूली दक्षता व्यापार-बंद को उचित ठहराती है। हमारा कारखाना अनुरोध पर किसी भी एप्लिकेशन के लिए दक्षता और स्थान तुलना डेटा प्रदान करता है।

प्रश्न 2: क्या अधिक स्थान बचाने के लिए वर्म गियरबॉक्स को लंबवत रूप से लगाया जा सकता है?

उत्तर: हां, हमारा वर्म गियरबॉक्स वर्टिकल (इनपुट शाफ्ट हॉरिजॉन्टल, आउटपुट शाफ्ट वर्टिकल या इसके विपरीत) सहित बहुमुखी माउंटिंग ओरिएंटेशन के लिए डिज़ाइन किया गया है। वर्टिकल माउंटिंग उन उपकरणों में फायदेमंद हो सकती है जहां संचालित शाफ्ट लंबवत है, जैसे मिक्सर या रोटरी टेबल में। हालाँकि, स्नेहन और सीलिंग पर विशेष ध्यान दिया जाना चाहिए। हमारा कारखाना तेल रिसाव को रोकने और उचित स्नेहन सुनिश्चित करने के लिए विशिष्ट तेल स्तर, ब्रीथर्स और सील के साथ लंबवत-उन्मुख वर्म गियरबॉक्स डिज़ाइन प्रदान करता है। हम विशेष रूप से ऊर्ध्वाधर स्थापनाओं के लिए विस्तृत माउंटिंग निर्देश और एक सील किट प्रदान करते हैं। वर्म गियरबॉक्स का कॉम्पैक्ट फ़ुटप्रिंट ऊर्ध्वाधर कॉन्फ़िगरेशन में भी बनाए रखा जाता है।

प्रश्न 3: खोखला शाफ्ट डिज़ाइन गियरबॉक्स की टॉर्क रेटिंग को कैसे प्रभावित करता है?

उत्तर: खोखला शाफ्ट डिज़ाइन गियरबॉक्स की टॉर्क रेटिंग को कम नहीं करता है, क्योंकि गियरबॉक्स हाउसिंग और बियरिंग्स को प्रेषित पूर्ण टॉर्क को संभालने के लिए रेट किया गया है। खोखले शाफ्ट का आकार मशीन शाफ्ट को समायोजित करने के लिए किया जाता है, और कीवे या श्रिंक डिस्क को बिना फिसले टॉर्क संचारित करने के लिए डिज़ाइन किया गया है। हमारे वर्म गियरबॉक्स में, खोखले शाफ्ट को दोनों सिरों पर हेवी-ड्यूटी बीयरिंग द्वारा समर्थित किया जाता है, जिससे यह सुनिश्चित होता है कि टॉर्क क्षमता ठोस शाफ्ट संस्करण के समान है। हालाँकि, कम शाफ्ट सामग्री के कारण खोखले शाफ्ट पर स्वीकार्य ओवरहंग लोड ठोस शाफ्ट की तुलना में थोड़ा कम हो सकता है। हमारा कारखाना प्रत्येक खोखले शाफ्ट मॉडल के लिए विशिष्ट ओवरहंग लोड रेटिंग प्रदान करता है।

प्रश्न 4: क्या वर्म गियरबॉक्स कॉम्पैक्ट लेआउट में अन्य गियरबॉक्स प्रकारों की तुलना में अधिक शोर करते हैं?

उत्तर: वर्म और वर्म व्हील के बीच फिसलने वाले घर्षण के कारण, वर्म गियरबॉक्स, विशेष रूप से उच्च गति पर, हेलिकल गियरबॉक्स की तुलना में अधिक शोर कर सकते हैं। हालाँकि, हमारे वर्म गियरबॉक्स डिज़ाइन में शोर को कम करने के लिए कई विशेषताएं शामिल हैं, जिनमें सटीक-ग्राउंड वर्म (आईएसओ 6 ग्रेड), अनुकूलित दांत संपर्क पैटर्न और ध्वनि-रोधी आवास सामग्री शामिल हैं। हमारा कारखाना घर्षण और शोर को कम करने के लिए विशेष रूप से मिश्रित कांस्य वर्म व्हील के साथ एक "मूक" संस्करण भी प्रदान करता है। कॉम्पैक्ट लेआउट में, जहां गियरबॉक्स ऑपरेटर के करीब हो सकता है, हम कार्यस्थल शोर नियमों को पूरा करने के लिए हमारी मूक श्रृंखला की अनुशंसा करते हैं। हम प्रत्येक वर्म गियरबॉक्स मॉडल के लिए शोर स्तर डेटा (1 मीटर पर डीबी) प्रदान करते हैं।

प्रश्न 5: कॉम्पैक्ट उपकरण में उपयोग किए जाने वाले वर्म गियरबॉक्स के लिए रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड क्या अनुकूलन की पेशकश करती है?

उत्तर: हम कॉम्पैक्ट उपकरण डिज़ाइनों को फिट करने के लिए व्यापक अनुकूलन विकल्प प्रदान करते हैं: विशेष आउटपुट शाफ्ट लंबाई या व्यास, कस्टम मोटर एडाप्टर, एकाधिक आउटपुट शाफ्ट कॉन्फ़िगरेशन (सिंगल/डबल विस्तारित, खोखला, या स्प्लिंड), एकीकृत टॉर्क लिमिटर्स और कस्टम माउंटिंग फीट। हम लिफाफे को कम करने के लिए डिज़ाइन सहायता भी प्रदान करते हैं, जैसे कि छोटे इनपुट शाफ्ट का उपयोग करना या गियरबॉक्स को मशीन फ्रेम में एकीकृत करना। हमारे कारखाने में एक इन-हाउस इंजीनियरिंग टीम है जो वर्म गियरबॉक्स प्लेसमेंट को अनुकूलित करने के लिए आपकी सीएडी फाइलों के साथ काम कर सकती है। हम निःशुल्क प्रारंभिक परामर्श प्रदान करते हैं और एकीकरण के लिए 3डी मॉडल प्रदान कर सकते हैं। अपनी विशिष्ट स्थान संबंधी बाधाओं के लिए हमसे संपर्क करें और हम एक उपयुक्त समाधान प्रस्तावित करेंगे।

निष्कर्ष: वर्म गियरबॉक्स के साथ अधिकतम स्थान दक्षता प्राप्त करें

वर्म गियरबॉक्स उन इंजीनियरों के लिए प्रमुख पसंद है जो टॉर्क या विश्वसनीयता से समझौता किए बिना कॉम्पैक्ट उपकरण लेआउट प्राप्त करना चाहते हैं। इसका समकोण पावर ट्रांसमिशन, उच्च टॉर्क घनत्व, खोखला शाफ्ट विकल्प और एकीकृत मोटर क्षमताएं मशीन के पदचिह्न को 35 प्रतिशत तक कम करने के लिए एक साथ काम करती हैं। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में, हमारे कारखाने ने वर्म गियरबॉक्स श्रृंखला डिजाइन की है जो न केवल कॉम्पैक्ट हैं बल्कि टिकाऊ, कुशल और आपकी विशिष्ट एप्लिकेशन आवश्यकताओं के लिए अनुकूलन योग्य भी हैं। चाहे आप एक नया कन्वेयर, एक पैकेजिंग मशीन, या एक मोबाइल रोबोट डिजाइन कर रहे हों, हमारा वर्म गियरबॉक्स आपको कम जगह में अधिक कार्य करने में मदद कर सकता है।

क्या आप कॉम्पैक्ट वर्म गियरबॉक्स समाधान के साथ अपने उपकरण लेआउट को अनुकूलित करने के लिए तैयार हैं?आज ही Raydafon Technology Group Co.,Limited से संपर्क करेंविस्तृत डिज़ाइन समीक्षा के लिए. अपना टॉर्क, गति, माउंटिंग स्पेस और पर्यावरणीय आवश्यकताएं प्रदान करें, और हमारी इंजीनियरिंग टीम 3डी मॉडल, प्रदर्शन वक्र और मूल्य उद्धरण सहित एक अनुरूप प्रस्ताव देगी। हम अपने कारखाने में निःशुल्क नमूना परीक्षण और दुनिया भर में तेज़ डिलीवरी प्रदान करते हैं।अब रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड से अपने निःशुल्क परामर्श का अनुरोध करें और हमारे प्रीमियम वर्म गियरबॉक्स के साथ अधिक कॉम्पैक्ट, कुशल उपकरणों की ओर पहला कदम उठाएं।
