स्टेकर टेलीस्कोपिक सिलेंडर तक पहुंचें
  • स्टेकर टेलीस्कोपिक सिलेंडर तक पहुंचेंस्टेकर टेलीस्कोपिक सिलेंडर तक पहुंचें
  • स्टेकर टेलीस्कोपिक सिलेंडर तक पहुंचेंस्टेकर टेलीस्कोपिक सिलेंडर तक पहुंचें

स्टेकर टेलीस्कोपिक सिलेंडर तक पहुंचें

रेडाफॉन रीच स्टेकर बूम के लिए मल्टी-स्टेज टेलीस्कोपिक हाइड्रोलिक सिलेंडर बनाती है, जिसमें मानक बोर व्यास 200 मिमी से 220 मिमी, रॉड व्यास 150 मिमी से 180 मिमी, अधिकतम स्ट्रोक 8000 मिमी तक और अधिकतम कामकाजी दबाव 30 एमपीए होता है। नेस्टेड स्टेज डिज़ाइन एक कॉम्पैक्ट बंद लंबाई से एक लंबा टेलीस्कोपिक स्ट्रोक उत्पन्न करता है, और सबसे बड़ा स्टेज लिफ्ट की शुरुआत में उच्चतम बल प्रदान करता है - सिलेंडर आउटपुट को बूम के लोड वक्र से मेल खाता है। OEM फिटमेंट के रूप में या मूल ड्राइंग के लिए बनाई गई प्रतिस्थापन इकाई के रूप में आपूर्ति की जाती है, जिसमें स्टेज काउंट, माउंटिंग व्यवस्था और पोर्ट स्थिति शामिल है। चीन के निंगबो में रेडाफॉन की अपनी फैक्ट्री में उत्पादित, सील किट और स्पेयर घटक अलग से उपलब्ध हैं। 24 घंटे के भीतर कोटेशन के लिए मशीन मॉडल, बोर और रॉड व्यास, आवश्यक स्ट्रोक, काम करने का दबाव और माउंटिंग प्रकार भेजें।

रीच स्टेकर टेलीस्कोपिक सिलेंडर - बोर 200-220 मिमी, स्ट्रोक 8000 मिमी तक

कंटेनर पहुंच स्टेकर के बूम के लिए एक मल्टी-स्टेज टेलीस्कोपिक हाइड्रोलिक सिलेंडर। पांच या अधिक विस्तारित चरण एक छोटी बंद लंबाई को लंबे कार्यशील स्ट्रोक में परिवर्तित करते हैं, इसलिए स्प्रेडर को लंबे, भारी सिंगल-स्टेज सिलेंडर के बिना ऊंचाई पर और पहुंच पर सटीक रूप से तैनात किया जा सकता है। चीन के निंगबो में रेडाफॉन द्वारा निर्मित, और OEM फिटमेंट के रूप में या ड्राइंग के लिए प्रतिस्थापन इकाई के रूप में आपूर्ति की जाती है।

  • 200-220 मिमीबोर व्यास
  • 150-180 मिमीरॉड का व्यास
  • ≤ 8000 मिमीअधिकतम स्ट्रोक
  • 30 एमपीएअधिकतम कार्य दबाव
  • दूरबीन कामल्टी-स्टेज बूम ड्राइव

रीच स्टेकर टेलीस्कोपिक सिलेंडर निर्माता - बोर 200-220 मिमी, स्ट्रोक 8000 मिमी तक

यह सिलेंडर रीच स्टेकर बूम के लिए रैखिक ड्राइव है: हाइड्रोलिक दबाव सबसे पहले सबसे बड़े चरण में प्रवेश करता है, और प्रत्येक क्रमिक चरण एक कॉम्पैक्ट बंद लंबाई से एक लंबा, नियंत्रित स्ट्रोक देने के क्रम में विस्तारित होता है। वह टेलीस्कोपिंग क्रिया वह है जो बूम को उठाने, विस्तारित करने और बनाए रखने की अनुमति देती है जबकि स्प्रेडर एक कंटेनर के ऊपर स्थित होता है - वह ऑपरेशन जो यह तय करता है कि एक टर्मिनल प्रति शिफ्ट में कितने कंटेनर ले जाता है।

Raydafon इस सिलेंडर का उत्पादन OEM और आफ्टरमार्केट आपूर्ति दोनों के लिए चीन के निंगबो में अपने कारखाने में करता है। मानक बोर व्यास 200 मिमी से 220 मिमी, रॉड व्यास 150 मिमी से 180 मिमी, अधिकतम स्ट्रोक 8000 मिमी और अधिकतम कार्यशील दबाव 30 एमपीए हैं। यदि आपकी मशीन किसी भिन्न चरण संयोजन या माउंटिंग व्यवस्था का उपयोग करती है, तो मूल ड्राइंग या मशीन मॉडल भेजें और हम उसका मिलान करेंगे। एक ही कारखाने से संबंधित हाइड्रोलिक सिलेंडरों में व्यापक शामिल हैटेलीस्कोपिक हाइड्रोलिक सिलेंडररेंज औरमोबाइल क्रेन हाइड्रोलिक सिलेंडरपरिवार।

तकनीकी निर्देश

  • प्रोडक्ट का नामस्टेकर टेलीस्कोपिक सिलेंडर तक पहुंचें
  • समारोहबूम की रैखिक दूरबीन गति
  • बोर व्यास200 मिमी - 220 मिमी
  • रॉड का व्यास150 मिमी - 180 मिमी
  • अधिकतम स्ट्रोक≤ 8000 मिमी (दूरबीन विस्तार लंबाई)
  • अधिकतम दबाव30 एमपीए कामकाजी दबाव
  • आवेदनस्टेकर तक पहुंचें
  • बढ़तेमशीन ड्राइंग के लिए - पिन, फ्लैंज या कुंडा व्यवस्था
  • .Customizationस्टेज गिनती, स्ट्रोक, बोर, रॉड, माउंटिंग और पोर्ट स्थिति

मानक पहुंच स्टेकर टेलीस्कोपिक सिलेंडर के लिए विशिष्टता शीट।

वस्तु विनिर्देश
प्रोडक्ट का नाम स्टेकर टेलीस्कोपिक सिलेंडर तक पहुंचें
विशेषताएँ उछाल के रैखिक दूरबीन आंदोलन का एहसास करता है
बोर व्यास 200 मिमी - 220 मिमी
रॉड का व्यास 150 मिमी - 180 मिमी; अधिकतम स्ट्रोक ≤ 8000 मिमी
दबाव अधिकतम 30 एमपीए
अनुप्रयोग स्टेकर तक पहुंचें

कृपया स्ट्रोक और दबाव पर ध्यान दें:8000 मिमी का आंकड़ा सिलेंडर का टेलीस्कोपिक स्ट्रोक है, मशीन की लिफ्ट ऊंचाई नहीं - समग्र उठाने की ऊंचाई आपके विशिष्ट पहुंच स्टेकर की बूम ज्यामिति पर निर्भर करती है। 30 एमपीए का आंकड़ा सिलेंडर का अधिकतम कामकाजी दबाव है; अपनी मशीन के हाइड्रोलिक सिस्टम के रेटेड दबाव की पुष्टि करें ताकि सिलेंडर को उस दबाव के अनुसार चुना जाए जो वह वास्तव में सेवा में देखेगा।

रीच स्टेकर पर टेलीस्कोपिक सिलेंडर कैसे काम करता है

एक टेलीस्कोपिक सिलेंडर एकल-चरण सिलेंडर से एक महत्वपूर्ण तरीके से भिन्न होता है: एक पिस्टन और एक रॉड के बजाय, यह नेस्टेड चरणों की एक श्रृंखला का उपयोग करता है जो क्रम में विस्तारित होते हैं। सबसे बड़े चरण में सबसे बड़ा प्रभावी क्षेत्र होता है और इसलिए उच्चतम बल उत्पन्न होता है, इसलिए लिफ्ट का सबसे भारी हिस्सा - भार को तोड़ना और उछाल को ऊपर की ओर शुरू करना - मंच द्वारा सबसे यांत्रिक लाभ के साथ नियंत्रित किया जाता है। जैसे-जैसे चरणों का विस्तार होता है, प्रभावी क्षेत्र कम हो जाता है और यात्रा बढ़ने पर बल गिरता है, जो कि बूम के लोड क्षण के बढ़ने के तरीके से मेल खाता है।

वह व्यवस्था पैकेजिंग समस्या का भी समाधान करती है। 8-मीटर स्ट्रोक वाले एकल-चरण सिलेंडर को अपने स्ट्रोक के करीब एक बंद लंबाई की आवश्यकता होगी, जो कभी भी बूम के साथ फिट नहीं होगी। नेस्टेड चरण बंद लंबाई के एक अंश से समान स्ट्रोक देते हैं, यही कारण है कि स्टेकर, मोबाइल क्रेन और टिपर ट्रेलर तक पहुंचने वाले सभी लंबे एकल-चरण वाले के बजाय दूरबीन सिलेंडर का उपयोग करते हैं।

दो डिज़ाइन विवरण इस एप्लिकेशन में सेवा जीवन तय करते हैं। पहला है सीलिंग: प्रत्येक चरण में अपना स्वयं का सील सेट और गाइड होता है, और चरण-दर-चरण फिट को संरेखण बनाए रखना चाहिए ताकि सील को किनारे से लोड न किया जाए। दूसरी सतह की स्थिति है: खुली छड़ और मंच की सतहें वे हैं जिनके खिलाफ सील चलती है, इसलिए ग्रिट या मुड़े हुए चरण से स्कोरिंग सीधे रिसाव की ओर ले जाती है। जब कोई मशीन किसी बंदरगाह पर लंबी शिफ्ट में चलती है तो वाइपर सील का सही निस्पंदन और नियमित निरीक्षण सिलेंडर जितना ही मायने रखता है।

उत्पाद विवरण

हम रीच स्टेकर टेलीस्कोपिक सिलेंडर की तस्वीरें तैयार करते हैं - स्टेज व्यवस्था, रॉड की सतह और माउंटिंग इंटरफ़ेस।

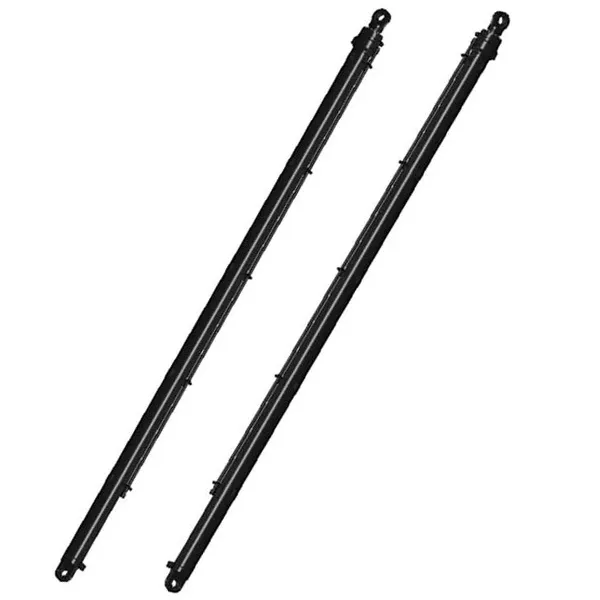

Reach stacker telescopic cylinder showing nested stages and rod surface
रीच स्टेकर टेलीस्कोपिक सिलेंडर - नेस्टेड चरण, रॉड सतह और माउंटिंग इंटरफ़ेस।

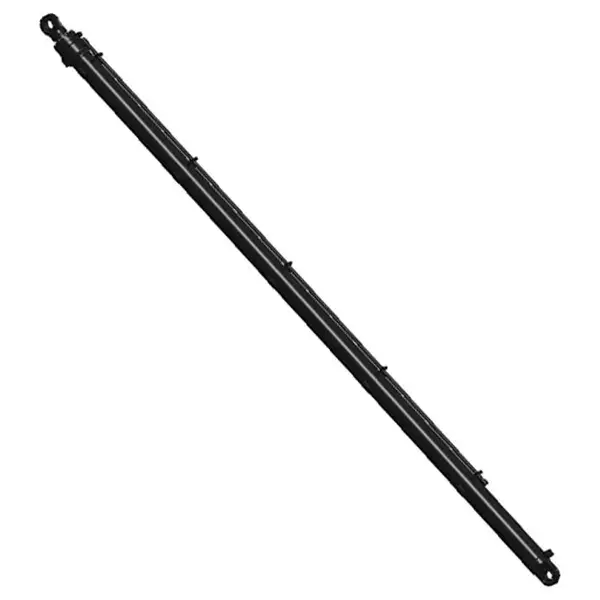

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
पहुंच स्टेकर बूम अनुप्रयोगों के लिए मल्टी-स्टेज टेलीस्कोपिक हाइड्रोलिक सिलेंडर।
Reach stacker telescopic cylinder before packing and shipment
इकट्ठे सिलेंडर का निरीक्षण किया गया और शिपमेंट के लिए तैयार किया गया।
Reach stacker telescopic cylinder stage detail and seal arrangement
टेलीस्कोपिक सिलेंडर का स्टेज विवरण और सील व्यवस्था।

उत्पाद लाभ

  • छोटी बंद लंबाई से लंबी पहुंचमल्टी-स्टेज निर्माण बूम के साथ पीछे हटने वाले सिलेंडर को कॉम्पैक्ट रखते हुए 8000 मिमी तक का स्ट्रोक प्रदान करता है, इसलिए मशीन लंबे, भारी सिंगल-स्टेज सिलेंडर को ले जाने के बिना स्प्रेडर को ऊंचाई और दूरी पर रख सकती है।
  • जहां लिफ्ट की आवश्यकता हो वहां बल लगाएंसबसे बड़ा चरण लिफ्ट की शुरुआत में उच्चतम बल प्रदान करता है, जब बूम पर लोड पल सबसे बड़ा होता है, और छोटे चरण यात्रा प्रदान करते हैं। यह सिलेंडर आउटपुट को मशीन के वास्तविक लोड वक्र से मेल खाता है।
  • भारी कंटेनर ड्यूटी के लिए निर्मितसिलेंडर उच्च गुणवत्ता वाले विशेष स्टील से निर्मित होता है और इसे बंदरगाह संचालन के निरंतर कार्य चक्रों के लिए डिज़ाइन किया गया है, जिसमें रुक-रुक कर उपयोग के बजाय लोड के तहत लंबी शिफ्ट के लिए सीलिंग व्यवस्था निर्दिष्ट की गई है।
  • फ़ैक्टरी-प्रत्यक्ष आपूर्तिसिलेंडर का निर्माण और संयोजन रेडाफॉन के अपने कारखाने में किया जाता है, इसलिए आपके और उत्पादन के बीच कोई व्यापार मार्जिन नहीं होता है, और मशीन के जीवन के दौरान चित्र, मुहर और स्पेयर पार्ट्स उपलब्ध रहते हैं।
  • आपकी मशीन की ड्राइंग के अनुसार बनाया गयाबोर, रॉड, स्ट्रोक, स्टेज काउंट, माउंटिंग व्यवस्था और पोर्ट पोजीशन को मूल ड्राइंग में तैयार किया जा सकता है, जो प्रतिस्थापन इकाइयों के लिए मायने रखता है जहां माउंटिंग इंटरफ़ेस को मौजूदा बूम से मेल खाना चाहिए।
  • लोडिंग और अनलोडिंग चक्र को छोटा करता हैस्प्रेडर की सटीक, दोहराई जाने वाली स्थिति एक कंटेनर को घाट या डेक से उठाकर कम गति में नीचे स्थापित करने की सुविधा देती है, जिससे प्रत्येक जहाज को बर्थ पर लगने वाला समय और टर्मिनल पर सड़क वाहनों के लिए प्रतीक्षा करने में लगने वाला समय कम हो जाता है।

थकान जीवन, सील जीवन और अधिकतम बल बोर, दबाव, कर्तव्य चक्र और मशीन के हाइड्रोलिक सर्किट में संदूषण को कितनी अच्छी तरह नियंत्रित किया जाता है, इस पर निर्भर करता है। हमें मशीन का मॉडल, काम करने का दबाव और आवश्यक स्ट्रोक दें, और हम वास्तव में दिखाई देने वाले लोड के आधार पर सिलेंडर कॉन्फ़िगरेशन की पुष्टि करेंगे।

अनुप्रयोग

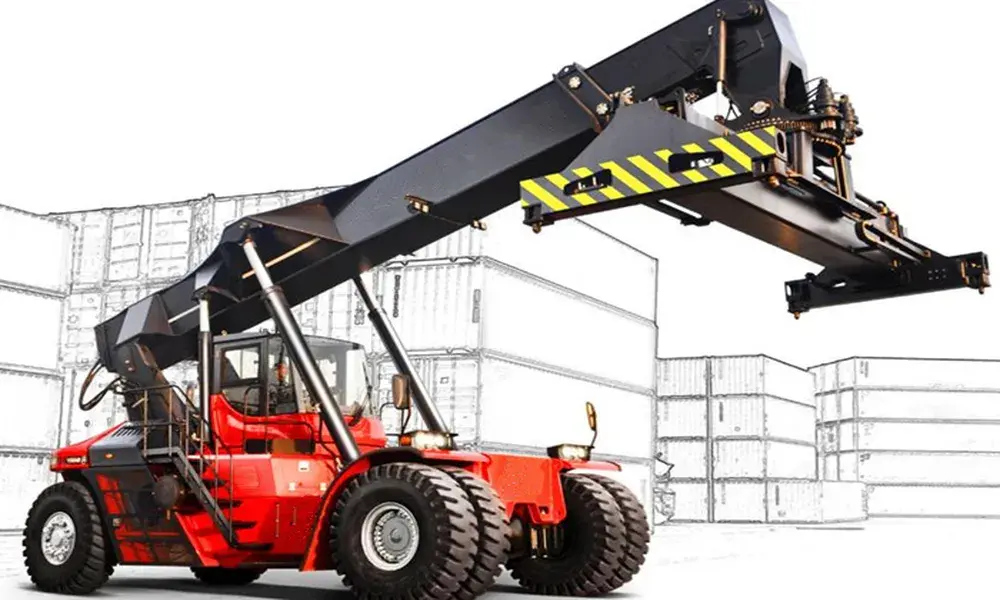

प्राथमिक अनुप्रयोग एक कंटेनर पहुंच स्टेकर का बूम है, लेकिन एक ही टेलीस्कोपिक सिलेंडर प्रकार का उपयोग किया जाता है जहां एक मोबाइल मशीन में छोटी माउंटिंग लंबाई से एक लंबा स्ट्रोक उत्पन्न करना होता है।

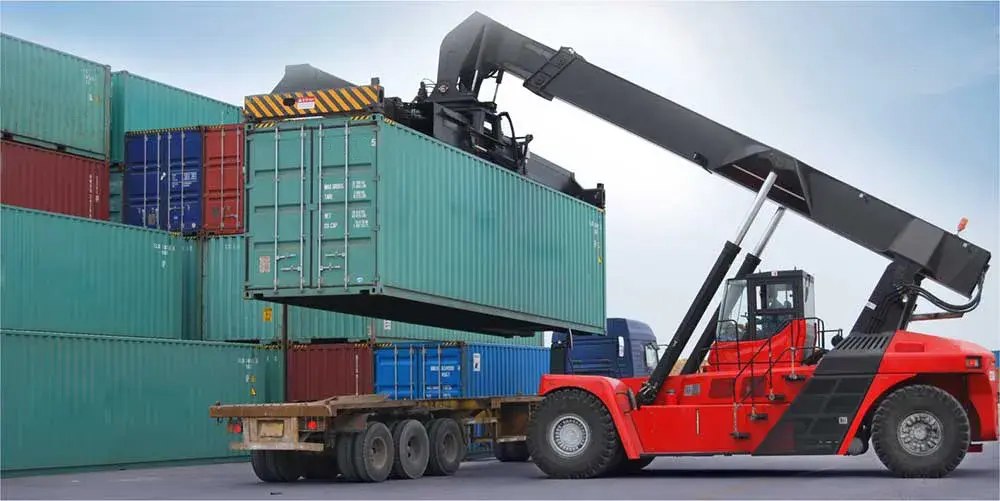

Reach stacker telescopic cylinder installed on a container handling machine boom
कंटेनर हैंडलिंग मशीन पर सेवा में स्टेकर टेलीस्कोपिक सिलेंडर तक पहुंचें।

बंदरगाह और कंटेनर टर्मिनल

निरंतर शिफ्ट ऑपरेशन के तहत क्वे, यार्ड और सड़क वाहनों के बीच कंटेनरों को ले जाने वाले पहुंच स्टेकर पर बूम लिफ्ट और विस्तार।

रसद यार्ड और गोदाम

घनी स्टैकिंग को संभालने वाली मशीनें जहां स्प्रेडर को चेसिस को दोबारा स्थापित किए बिना ऊंचाई और दूरी पर सटीक रूप से तैनात किया जाना चाहिए।

ट्रांसशिपमेंट और माल ढुलाई स्टेशन

उच्च-कारोबार परिचालन जहां लोडिंग और अनलोडिंग चक्र पूरे दिन दोहराए जाते हैं और सिलेंडर विश्वसनीयता सीधे थ्रूपुट निर्धारित करती है।

मोबाइल क्रेन

टेलीस्कोपिक बूम एक्सटेंशन, जहां समान चरण सिद्धांत परिवहन योग्य बंद लंबाई से लंबी पहुंच उत्पन्न करता है।

टिपर और ट्रेलर उपकरण

बॉडी को टिपने और प्लेटफॉर्म को ऊपर उठाने के लिए मल्टी-स्टेज लिफ्टिंग सिलेंडर, जहां उपलब्ध माउंटिंग स्पेस के सापेक्ष स्ट्रोक लंबा होता है।

प्रतिस्थापन और पुनःसंयोजन

मौजूदा रीच स्टेकर पर घिसे हुए या क्षतिग्रस्त बूम सिलेंडर का सीधा प्रतिस्थापन, मूल ड्राइंग या मापा नमूने के अनुसार किया गया।

क्रेता अक्सर पूछे जाने वाले प्रश्न

  • यह स्टेकर टेलीस्कोपिक सिलेंडर कवर तक किस बोर, स्ट्रोक और दबाव से पहुंचता है?मानक बोर व्यास 200 मिमी से 220 मिमी, रॉड व्यास 150 मिमी से 180 मिमी, अधिकतम स्ट्रोक 8000 मिमी तक और अधिकतम कामकाजी दबाव 30 एमपीए हैं। समग्र उठाने की ऊँचाई आपकी मशीन की बूम ज्यामिति पर निर्भर करती है, अकेले स्ट्रोक पर नहीं, इसलिए निर्दिष्ट करते समय दोनों की पुष्टि करें।
  • क्या यह सिलेंडर OEM पार्ट है या रिप्लेसमेंट?इसका निर्माण रेडाफॉन द्वारा अपने कारखाने में किया जाता है और इसे मशीन बिल्डरों के लिए ओईएम फिटमेंट के रूप में या पहले से ही सेवा में मौजूद मशीनों के लिए प्रतिस्थापन इकाई के रूप में आपूर्ति की जा सकती है। प्रतिस्थापन के लिए, मूल ड्राइंग, मशीन मॉडल या विफल सिलेंडर के मापा आयाम भेजें।
  • मुझे कैसे पता चलेगा कि माउंटिंग मेरे बूम से मेल खाएगी?माउंटिंग ड्राइंग के अनुसार की जाती है - पोर्ट स्थिति के साथ-साथ पिन, फ्लैंज या क्लीविस व्यवस्था। मौजूदा सिलेंडर का ड्राइंग या फोटो उसके प्रमुख आयामों के साथ भेजें और हम उद्धृत करने से पहले इंटरफ़ेस की पुष्टि करेंगे।
  • आपको कौन सी जानकारी उद्धृत करने की आवश्यकता है?मशीन का मॉडल, बोर और रॉड का व्यास, आवश्यक स्ट्रोक, काम करने का दबाव, यदि यह मल्टी-स्टेज डिज़ाइन है तो स्टेज की गिनती, माउंटिंग प्रकार और मात्रा। पूछताछ के दौरान हमें इनमें से जितना अधिक मिलेगा, हम उतनी ही तेजी से डिजाइन और कीमत की पुष्टि कर सकेंगे।
  • टेलीस्कोपिक सिलेंडर की सेवा जीवन को क्या प्रभावित करता है?हाइड्रोलिक तेल की सफाई, वाइपर सील की स्थिति और व्यक्तिगत चरणों का संरेखण मुख्य कारक हैं। संदूषण या क्षतिग्रस्त अवस्था की सतह सील को नुकसान पहुंचाती है और रिसाव की ओर ले जाती है, इसलिए निस्पंदन और नियमित निरीक्षण उतना ही मायने रखता है जितना कि सिलेंडर विनिर्देश।
  • लीड टाइम क्या है और क्या अतिरिक्त सील की आपूर्ति की जा सकती है?लीड समय इस बात पर निर्भर करता है कि सिलेंडर मौजूदा ड्राइंग से मेल खाता है या नए कॉन्फ़िगरेशन की आवश्यकता है, और कोटेशन के साथ इसकी पुष्टि की जाती है, आमतौर पर पूछताछ प्राप्त होने के 24 घंटों के भीतर। सील किट और प्रतिस्थापन घटकों को अलग से आपूर्ति की जा सकती है ताकि सील विफलता के बाद मशीन को सेवा में वापस किया जा सके।

संबंधित उत्पाद और आगे पढ़ना

रीच स्टेकर टेलीस्कोपिक सिलेंडर कोटेशन का अनुरोध करें

मशीन मॉडल, बोर और रॉड व्यास, आवश्यक स्ट्रोक, काम करने का दबाव, माउंटिंग प्रकार और मात्रा - या मूल ड्राइंग भेजें। हम आपके बूम के अनुसार कॉन्फ़िगरेशन की पुष्टि करते हैं और 24 घंटों के भीतर कीमत और लीड समय के साथ उत्तर देते हैं।

अभी पूछताछ भेजें

* 8000 मिमी का आंकड़ा सिलेंडर स्ट्रोक है, मशीन लिफ्ट की ऊंचाई नहीं। ऑर्डर देने से पहले कृपया अपने हाइड्रोलिक सिस्टम के रेटेड कामकाजी दबाव और बढ़ते आयामों की पुष्टि करें।
