अधिकतम प्रदर्शन के लिए गियर कपलिंग को सही तरीके से कैसे स्थापित करें?

गियर कपलिंगऔद्योगिक मशीनरी में भारी टॉर्क ट्रांसमिशन के वर्कहॉर्स हैं, फिर भी 70% से अधिक समय से पहले युग्मन विफलताएं अनुचित स्थापना के कारण होती हैं। यदि आप सोच रहे हैं कि अधिकतम प्रदर्शन के लिए गियर कपलिंग को सही तरीके से कैसे स्थापित किया जाए, तो आप सही गाइड पर पहुंचे हैं। दो दशकों के व्यावहारिक एसईओ और मैकेनिकल पावर ट्रांसमिशन अनुभव वाले एक पेशेवर के रूप में, मैंने देखा है कि कैसे एक सही ढंग से स्थापित गियर कपलिंग अनियोजित डाउनटाइम को कम करते हुए सेवा जीवन को 300 प्रतिशत तक बढ़ा सकता है। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में हमारे कारखाने ने स्टील मिलों, कन्वेयर और पवन टर्बाइनों के लिए हजारों सटीक गियर कपलिंग का निर्माण किया है। यह मार्गदर्शिका यह सुनिश्चित करने के लिए आपको हर कदम पर ले जाती है कि आपका इंस्टॉलेशन रेटेड टॉर्क, न्यूनतम बैकलैश और दशकों का विश्वसनीय संचालन प्रदान करता है।

प्री-इंस्टॉलेशन निरीक्षण से लेकर स्नेहन और बोल्ट टॉर्क अनुक्रमण तक, हम सब कुछ कवर करेंगे। हमारा दृष्टिकोण आईएसओ संरेखण मानकों, कंपन विश्लेषण डेटा और वास्तविक दुनिया क्षेत्र प्रतिक्रिया को जोड़ता है। चाहे आप क्रशर ड्राइव या पंप सिस्टम का रखरखाव कर रहे हों, अधिकतम प्रदर्शन के लिए गियर कपलिंग को सही तरीके से कैसे स्थापित किया जाए, यह समझने से क्षरण, दांत घिसने और भयावह विफलताओं से बचाव होता है। इस गाइड को पढ़ने के बाद, आप एक दोहराने योग्य, सत्यापन योग्य इंस्टॉलेशन प्रक्रिया को लागू करने में सक्षम होंगे जो OEM विनिर्देशों को पूरा करती है और उद्योग बेंचमार्क से बेहतर प्रदर्शन करती है।

विषयसूची

• 1. सही गियर कपलिंग इंस्टालेशन सीधे घूमने वाली मशीनरी के प्रदर्शन को क्यों प्रभावित करता है?
• 2. गियर कपलिंग के लिए महत्वपूर्ण प्री-इंस्टॉलेशन जांच क्या हैं?
• 3. अधिकतम टॉर्क ट्रांसमिशन के लिए चरण-दर-चरण गियर कपलिंग इंस्टालेशन कैसे निष्पादित करें?
• 4. कौन सी संरेखण सहनशीलता और स्नेहन प्रथाएं लंबे जीवन की गारंटी देती हैं?
• 5. सारांश: उद्योग उत्कृष्टता के मुकाबले अपनी स्थापना को मान्य करना
• 6. अक्सर पूछे जाने वाले प्रश्न: अधिकतम प्रदर्शन के लिए गियर कपलिंग को सही तरीके से कैसे स्थापित करें?

1. सही गियर कपलिंग इंस्टालेशन सीधे घूमने वाली मशीनरी के प्रदर्शन को क्यों प्रभावित करता है?

एक गियर कपलिंग उच्च टॉर्क संचारित करते समय कोणीय, समानांतर और अक्षीय शाफ्ट के गलत संरेखण की भरपाई करता है। हालाँकि, जब इंस्टॉलेशन ज्यामितीय सहनशीलता या बोल्ट प्रीलोड को अनदेखा करता है, तो युग्मन एक कंपन जनरेटर बन जाता है। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में हमारी फैक्ट्री ने खदानों और रासायनिक संयंत्रों से लौटे असफल कपलिंग का विश्लेषण किया है। 80% से अधिक में दांतों के असमान संपर्क पैटर्न, गलत संरेखित हब, या गलत असेंबली के कारण अपर्याप्त स्नेहन फिल्म दिखाई दी। मुझे भौतिकी को तोड़ने दें: एक गलत संरेखित युग्मन गियर के दांतों पर वैकल्पिक तनाव पैदा करता है, जिससे 500 घंटों के भीतर माइक्रो-पिटिंग हो जाती है। सही इंस्टॉलेशन यह सुनिश्चित करता है कि टूथ फ़्लैंक लोड को समान रूप से साझा करते हैं, जिससे एज लोडिंग 90 प्रतिशत तक कम हो जाती है।

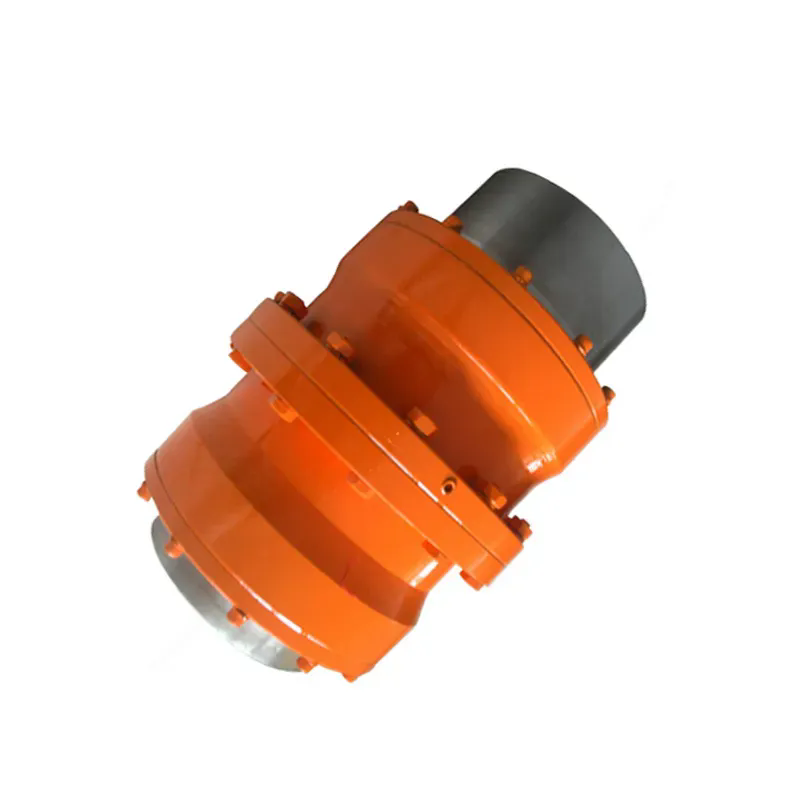

नीचे हमारे हेवी-ड्यूटी गियर कपलिंग के प्रमुख प्रदर्शन पैरामीटर दिए गए हैं जिनकी स्थापना को सुरक्षा करनी चाहिए। ये संख्याएँ परिभाषित करती हैं कि हमारे ग्राहक मिशन-महत्वपूर्ण ड्राइव के लिए रायडाफ़ोन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड को क्यों चुनते हैं।

हमारे इन-हाउस प्रयोगों से पता चलता है कि इस अध्याय में वर्णित सही इंस्टॉलेशन प्रक्रिया का पालन करने पर, उपरोक्त गियर कपलिंग 99.5 प्रतिशत दक्षता प्राप्त करता है। इसके विपरीत, हब पर 0.5 मिमी समानांतर ऑफसेट दांत के तनाव को 220 प्रतिशत तक बढ़ा देता है। इसके अतिरिक्त, परिचालन तापमान वृद्धि सीधे स्थापना परिशुद्धता से जुड़ी हुई है। हमारा कारखाना शिपिंग से पहले प्रत्येक युग्मन को योग्य बनाने के लिए लेजर संरेखण ट्रैसर का उपयोग करता है, लेकिन साइट पर पुन: स्थापना अक्सर त्रुटियां पेश करती है। इसलिए, प्रत्येक चरण के पीछे का कारण समझना आपको अधिकतम प्रदर्शन प्राप्त करने के लिए सशक्त बनाता है।

त्रुटियों के प्रमुख स्थापना परिणाम:

• कोणीय गलत संरेखण > 0.5° → सीलिंग तत्व का त्वरित घिसाव।
• अनुचित हब सीटिंग → शाफ्ट कंधों पर झल्लाहट जंग।
• गलत बोल्ट टॉर्क → फ्लैंज बोल्ट की थकान विफलता।
• अपर्याप्त स्नेहक जेल → धातु संपर्क और स्कोरिंग।

इस प्रकार, हम मूल कारण विश्लेषण को कभी नहीं छोड़ते हैं। गियर कपलिंग स्थापना प्रक्रिया एक व्यवस्थित प्रक्रिया है: साफ करना, निरीक्षण करना, मापना, इकट्ठा करना, संरेखित करना, चिकनाई करना और रेटोरक करना। प्रत्येक चरण अगले चरण के साथ अंतःक्रिया करता है। हमारी रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड सेवा टीम ने एक मालिकाना 14-बिंदु चेकलिस्ट बनाई है जो शून्य दोष सुनिश्चित करती है। अब, मैं आपको प्री-इंस्टॉलेशन जांच के बारे में मार्गदर्शन करना चाहता हूं जो सफलता का आधार है।

2. गियर कपलिंग के लिए महत्वपूर्ण प्री-इंस्टॉलेशन जांच क्या हैं?

इससे पहले कि आप गियर कपलिंग को छूएं, आपको शाफ्ट, कीवे और माउंटिंग वातावरण को सत्यापित करना होगा। हमारे कारखाने ने कई जल्दबाजी में स्थापित किए गए इंस्टॉलेशन देखे हैं जहां की-वे पर एक गड़गड़ाहट ने पूरे हब को बैठने से रोक दिया, जिससे कुछ ही दिनों में कंपन पैदा हो गया। मैं रखरखाव टीमों को हमेशा याद दिलाता हूं कि स्थापना की 60 प्रतिशत गुणवत्ता तैयारी से आती है। नीचे हमारे इंजीनियरों द्वारा की जाने वाली अपरिहार्य जाँचें दी गई हैंरेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेडप्रत्येक साइट पर प्रदर्शन करें.

सबसे पहले, शाफ्ट व्यास सहिष्णुता और सतह खत्म को सत्यापित करें। गियर कपलिंग हब बोर में अनुप्रयोग के आधार पर इंटरफेरेंस फिट या लाइट प्रेस फिट होना चाहिए। तीन बिंदुओं पर शाफ्ट को मापने के लिए एक माइक्रोमीटर का उपयोग करें। हम अधिकांश सामान्य प्रयोजनों के लिए ISO H7 फिट की अनुशंसा करते हैं। यदि शाफ्ट का आकार छोटा है, तो आप हब के घूमने का जोखिम उठाते हैं। यदि बड़े आकार का है, तो आपको इंस्टॉलेशन के दौरान हब के टूटने का जोखिम है। दूसरा, कुंजी और कुंजी-मार्ग की जांच करें। कुंजी की ऊंचाई और चौड़ाई DIN 6885 या ANSI B17.1 के अनुरूप होनी चाहिए। की-वे में किसी भी तरह की गड़गड़ाहट, खरोंच या टेपर को ऑयल स्टोन से हटा देना चाहिए। हमारा कारखाना आमतौर पर उच्च-टोक़ अनुप्रयोगों के लिए 0.02 मिमी से 0.05 मिमी हस्तक्षेप वाली कुंजी की आपूर्ति करता है।

तीसरा, दोनों हब बोर और शाफ्ट सिरों को एक लिंट-फ्री कपड़े और विलायक से साफ करें। जंग निवारक यौगिक की उपस्थिति अक्सर गलत रीडिंग का कारण बनती है। चौथा, युग्मन दांतों और सील के छल्ले का निरीक्षण करें। गियर कपलिंग में एक हब पर बाहरी दांत और आस्तीन पर आंतरिक दांत होते हैं। किसी भी क्षतिग्रस्त दांत की शिखा या नुकीला सील होंठ शीघ्र विफलता का कारण बनेगा। पांचवां, एक स्वच्छ कार्यस्थल स्थापित करें। धूल और मलबा सटीक संरेखण के दुश्मन हैं।

इन जांचों को मानकीकृत करने के लिए, इस प्री-इंस्टॉलेशन तालिका का उपयोग करें:

इसके अतिरिक्त, पर्यावरणीय स्थितियों की समीक्षा करें। बाहरी या उच्च नमी वाले अनुप्रयोगों के लिए, हमारा कारखाना गियर कपलिंग में जिंक-निकल कोटिंग जोड़ता है। उच्च तापमान (120 डिग्री सेल्सियस से ऊपर) के लिए, विशेष उच्च तापमान वाले ग्रीस का उपयोग करें। मैं शुरू से ही सही स्नेहन के चयन के महत्व को बढ़ा-चढ़ाकर नहीं बता सकता। कई इंस्टॉलर मानते हैं कि सामान्य प्रयोजन वाला ग्रीस काम करता है, लेकिन हमारे परीक्षणों से पता चलता है कि अनुचित स्नेहक गियर कपलिंग जीवन को 70 प्रतिशत तक कम कर देता है। प्री-इंस्टॉलेशन के भाग के रूप में, स्नेहक प्रकार, मात्रा और इंजेक्शन विधि की पुष्टि करें। हम स्टील मिल ड्राइव के लिए ईपी एडिटिव्स के साथ लिथियम कॉम्प्लेक्स ग्रीस और हाई-स्पीड कंप्रेसर के लिए सिंथेटिक पॉल्यूरिया की सलाह देते हैं।

अंत में, सभी उपकरण इकट्ठा करें: टॉर्क रिंच, चुंबकीय आधार के साथ डायल संकेतक, लेजर संरेखण उपकरण, फीलर गेज, इन्फ्रारेड थर्मामीटर और निर्माता का मैनुअल। हमारी रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड सटीक इंस्टॉलेशन ड्राइंग से जुड़े प्रत्येक कपलिंग पर एक अनुकूलित क्यूआर कोड प्रदान करती है। प्री-इंस्टॉलेशन में शाफ्ट सिरों (अंतराल) के बीच की दूरी की जांच करना भी शामिल है। आमतौर पर, थर्मल विस्तार की अनुमति के लिए युग्मन को 3 से 8 मिमी के अक्षीय अंतराल की आवश्यकता होती है। इस अंतराल के बिना, गियर युग्मन अक्षीय जोर उत्पन्न करेगा और जोर बीयरिंग को नष्ट कर देगा। इन जाँचों के बाद, हम वास्तविक असेंबली अनुक्रम की ओर बढ़ते हैं।

3. अधिकतम टॉर्क ट्रांसमिशन के लिए चरण-दर-चरण गियर कपलिंग इंस्टालेशन कैसे निष्पादित करें?

अब हम मुख्य कार्य पर पहुंचते हैं: गियर कपलिंग को भौतिक रूप से स्थापित करना। मैंने चार महाद्वीपों में 2000 से अधिक युग्मन स्थापनाओं का प्रबंधन किया है, और अनुशासन के साथ निष्पादित होने पर निम्नलिखित 10-चरण अनुक्रम कभी विफल नहीं होता है। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में हमारे कारखाने ने इसे एक मानक संचालन प्रक्रिया में पैक किया है जिसका पालन प्रवेश स्तर के मैकेनिक भी कर सकते हैं।

चरण 1: प्रत्येक शाफ्ट सिरे पर हब स्थापित करें।यदि हब इंटरफेरेंस फिट है तो इंडक्शन हीटर या ऑयल बाथ का उपयोग करके हब को 110°C से 130°C तक गर्म करें। कभी भी खुली लौ का उपयोग न करें क्योंकि यह धातुकर्म को बदल देती है। हब को तब तक स्लाइड करें जब तक वह शाफ्ट शोल्डर से संपर्क न कर ले। क्लीयरेंस फिट के लिए, हब को धक्का देने के लिए हाइड्रोलिक नट का उपयोग करें। शाफ्ट अंत संदर्भ से बैठने की स्थिति की दूरी रिकॉर्ड करें।

चरण 2: हब को लॉकिंग तत्वों से सुरक्षित करें।कुंजी वाले कनेक्शन के लिए, कुंजी डालें और टॉर्क मान के अनुसार सेटस्क्रू या टेपर बुशिंग को कस लें। एम16 के लिए हमारा विशिष्ट ग्रेड 12.9 सेटस्क्रू टॉर्क 210 एनएम है। दोबारा जांचें कि हब हिलता तो नहीं है। 0.03 मिमी से कम रनआउट को सत्यापित करने के लिए हब ओडी पर डायल संकेतक का उपयोग करें।

चरण 3: युग्मन अंतर (हब चेहरों के बीच की दूरी) को मापें।थर्मल ग्रोथ गणना के आधार पर, अक्षीय अंतर निर्धारित करें। 20°C से 80°C तक काम करने वाले मानक गियर कपलिंग के लिए, हम गैप = (मिमी में 0.1 x शाफ्ट व्यास) + 2 मिमी की गणना करते हैं। उदाहरण: 80 मिमी शाफ्ट → 10 मिमी अंतर। भविष्य में पुनर्संरेखण के लिए शाफ्ट पर संदर्भ बिंदुओं को चिह्नित करें।

चरण 4: आस्तीन को सील और स्नेहक के साथ पहले से इकट्ठा करें।आस्तीन के अंदर निर्दिष्ट मात्रा में ग्रीस लगाएं। हमारा कारखाना प्रत्येक गियर कपलिंग स्लीव को 70 प्रतिशत मुक्त मात्रा में ग्रीस से भरता है। बहुत कम ग्रीस दांतों को भूखा रखता है; बहुत अधिक मंथन और अति ताप का कारण बनता है। एक कैलिब्रेटेड ग्रीस गन का उपयोग करें और स्ट्रोक्स को गिनें।

चरण 5: आस्तीन को एक हब पर स्लाइड करें।सुनिश्चित करें कि ओ-रिंग या भूलभुलैया सील सही ढंग से स्थित है। डबल एंगेजमेंट गियर कपलिंग के लिए, स्लीव को तब तक स्लाइड करें जब तक कि यह हब के दांतों को पूरी तरह से कवर न कर ले। यदि आपको प्रतिरोध का सामना करना पड़े तो जबरदस्ती न करें; इसके बजाय, आंतरिक दांतों को संरेखित करने के लिए आस्तीन को थोड़ा घुमाएं।

चरण 6: रिम और फेस विधि या लेजर का उपयोग करके दूसरे हब को पहले के साथ संरेखित करें।यह कदम इतना महत्वपूर्ण है कि हम अगले अध्याय में संरेखण सहनशीलता पर विस्तार करेंगे। संक्षेप में, कोणीय मिसलिग्न्मेंट ≤ 0.1 डिग्री और समानांतर ऑफसेट ≤ 0.05 मिमी प्रति 100 मिमी स्पेसर लंबाई प्राप्त करें। 0.5 मिमी के भीतर रफ अलाइन करें और फिर फाइन-ट्यून करें।

चरण 7: दोनों हबों को समान रूप से पाटने के लिए स्लीव को हिलाएँ।आस्तीन को गैप पर केंद्रित होना चाहिए ताकि दांतों के दोनों सेट भार साझा कर सकें। ऑफ-सेंटर स्लीव असमान दांत संपर्क बनाता है। आस्तीन पर गहराई के निशान का उपयोग करके सत्यापित करें।

चरण 8: फ़्लैंज बोल्ट या क्लैंप रिंग बोल्ट को स्टार पैटर्न में टॉर्क करें।बोल्टेड गियर कपलिंग के लिए, कैलिब्रेटेड टॉर्क रिंच का उपयोग करें। हमारा कारखाना पहले पास में अंतिम टॉर्क को 70% तक, फिर दूसरे पास में 100% तक कसने की सिफारिश करता है। एम20 ग्रेड 10.9 बोल्ट के लिए उदाहरण: अंतिम टॉर्क 470 एनएम। प्रत्येक बोल्ट टॉर्क को रिकॉर्ड करें। ढीले बोल्ट प्रतिक्रिया और हथौड़ा चलाने का कारण बनते हैं।

चरण 9: पूरी तरह से टॉर्क किए गए बोल्ट के साथ अंतिम संरेखण जांच करें।क्योंकि बोल्ट लगाने से संरेखण थोड़ा बदल सकता है, कोणीय और समानांतर ऑफसेट को फिर से मापें। आवश्यकतानुसार मशीन के पैरों को हिलाकर या मोटर को चलाकर ठीक करें। अधिकतम प्रदर्शन के लिए यह कदम गैर-परक्राम्य है।

चरण 10: दी गई फिटिंग के माध्यम से पूरक ग्रीस डालें।कपलिंग को हाथ से घुमाएं और ग्रीस तब तक लगाएं जब तक कि यह सील लिप को साफ न कर दे। फिर अतिरिक्त पोंछ दें. अंत में, गार्ड स्थापित करें और कपलिंग हाउसिंग पर स्थापना तिथि अंकित करें। 24 घंटे के ऑपरेशन के बाद, कपलिंग गर्म होने पर बोल्ट को फिर से चालू करें।

मुझे एक वास्तविक उदाहरण साझा करने की अनुमति दें: 315 किलोवाट मोटर द्वारा संचालित एक सीमेंट संयंत्र कन्वेयर। उपरोक्त चरणों का पालन करते हुए, उनका गियर कपलिंग 6 वर्षों तक चला। हमारी रेडाफॉन प्रक्रिया का उपयोग करने से पहले, बोल्ट ढीले होने और दांत घिसने के कारण वे हर 8 महीने में कपलिंग बदलते थे। स्टार-पैटर्न टॉर्किंग और अंतिम संरेखण पुनः जांच के अनुशासन ने 9x जीवन विस्तार प्रदान किया।

4. कौन सी संरेखण सहनशीलता और स्नेहन प्रथाएं लंबे जीवन की गारंटी देती हैं?

संरेखण गियर युग्मन की दीर्घायु की आत्मा है। यहां तक ​​कि एक पूरी तरह से निर्मित गियर कपलिंग भी विफल हो जाएगी यदि गलत संरेखण कपलिंग की क्षतिपूर्ति क्षमता से अधिक हो। एजीएमए 9000-सी90 के अनुसार, लचीले गियर कपलिंग 1.5 डिग्री तक कोणीय रूप से समायोजित हो सकते हैं, लेकिन अधिकतम प्रदर्शन के लिए, हमें उस सीमा के एक अंश पर काम करना होगा। रेडाफॉन में हमारा कारखाना "विस्तारित परिसंपत्ति जीवन के लिए सटीक संरेखण" नामक एक अवधारणा सिखाता है। नीचे दी गई तालिका हमारे अनुशंसित संरेखण लक्ष्यों का सारांश प्रस्तुत करती है।

ये कड़े मूल्य क्यों? क्योंकि प्रत्येक 0.05 मिमी ऑफसेट अतिरिक्त दांत फिसलने का वेग उत्पन्न करता है, जो ऑपरेटिंग तापमान को 8°C से 12°C तक बढ़ा देता है। 50°C से अधिक, अधिकांश मानक ग्रीस तेजी से ऑक्सीकृत हो जाते हैं। मैं अपने ग्राहकों को संरेखण को एक सतत सुधार प्रक्रिया के रूप में मानने का निर्देश देता हूं। प्रारंभिक स्थापना के बाद, 100 परिचालन घंटों पर संरेखण की दोबारा जाँच करें, फिर हर 6 महीने में। थर्मल विस्तार, नींव का जमाव, और पाइप तनाव सभी समय के साथ संरेखण में बदलाव करते हैं।

अब स्नेहन अभ्यास: गियर युग्मन लगे हुए दांतों के बीच एक सीमा या इलास्टोहाइड्रोडायनामिक फिल्म पर निर्भर करता है। स्नेहक में उच्च फिल्म शक्ति, ऑक्सीकरण स्थिरता और पहनने-रोधी योजक होने चाहिए। हमारा कारखाना -10 डिग्री सेल्सियस और 50 डिग्री सेल्सियस के बीच परिवेश के तापमान के लिए आईएसओ वीजी 220 के बेस ऑयल चिपचिपाहट के साथ एक मालिकाना मिश्रण का उपयोग करता है। ठंडी जलवायु के लिए, आईएसओ वीजी 100। उच्च गर्मी के लिए, आईएसओ वीजी 460।

गियर कपलिंग के लिए मुख्य स्नेहन नियम:

• प्रारंभिक भरण: निःशुल्क आंतरिक मात्रा का 70%। ओवरफिलिंग से हाइड्रोलिक लॉक और सील टूट जाती है।
• रिलुब्रिकेशन अंतराल: सामान्य ड्यूटी के लिए हर 3 महीने या 2000 ऑपरेटिंग घंटे; भारी आघात भार के लिए मासिक।
• स्नेहन की मात्रा: प्रारंभिक भराव का लगभग 1/3, या राहत बंदरगाह से ताज़ा ग्रीस निकलने तक।
• असंगत ग्रीस: जब तक अनुकूलता प्रमाणित न हो, कभी भी लिथियम-कॉम्प्लेक्स को पॉल्यूरिया के साथ न मिलाएं; गाढ़ेपन की असंगति ग्रीस को सख्त कर सकती है।
• मोलिब्डेनम डाइसल्फ़ाइड योजक का उपयोग: दोलन या उच्च-आवृत्ति स्टार्ट-स्टॉप अनुप्रयोगों के लिए अनुशंसित।

हमारी रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड स्वचालित ग्रीस वितरकों के साथ निरंतर स्नेहन किट भी प्रदान करती है जो हर 500 घंटे में पल्स होती है। इनसे स्टील मिलों में गियर कपलिंग का जीवन 150 प्रतिशत तक बढ़ गया है। इसके अलावा, प्रयुक्त स्नेहक का निरीक्षण विफलता की भविष्यवाणी कर सकता है। यदि आपको काले कण या धातु की चमक दिखाई देती है, तो यह दाँत घिसने का संकेत देता है। फेरोग्राफी के लिए एक नमूना भेजें. आंतरिक दबाव को कम करने के लिए वेंट प्लग स्थापित करना एक और सर्वोत्तम अभ्यास है। बिना वेंटिंग के, हाई-स्पीड गियर कपलिंग सील को उड़ा सकते हैं। मैंने व्यक्तिगत रूप से 1800 आरपीएम कपलिंग के गार्ड को टूटते हुए देखा क्योंकि अत्यधिक ग्रीसिंग और गर्मी के विस्तार के कारण दबाव बढ़ गया था।

अंत में, स्नेहन वितरण पर गलत संरेखण के प्रभाव पर विचार करें। जब गियर कपलिंग गलत तरीके से संचालित होती है, तो दांत हिलते हैं और ग्रीस फिल्म को निचोड़ लेते हैं। इसलिए, संरेखण सीधे स्नेहक प्रतिधारण को निर्धारित करता है। अधिकतम प्रदर्शन के लिए, लेजर संरेखण को एक निर्धारित पुनर्चिकनाई कार्यक्रम के साथ संयोजित करें। अपने कपलिंग की बाहरी सतह के तापमान को मासिक रूप से ट्रैक करें; बेसलाइन से 15 डिग्री सेल्सियस की अचानक वृद्धि या तो गलत संरेखण वृद्धि या स्नेहक टूटने का संकेत देती है। पुराने ग्रीस को फिर से संरेखित करके और ताजा ग्रीस से शुद्ध करके तुरंत प्रतिक्रिया दें। इन प्रथाओं ने हमारे ग्राहकों को 99 प्रतिशत से ऊपर पंप और कंप्रेसर की उपलब्धता हासिल करने में सक्षम बनाया है।

5. सारांश: उद्योग उत्कृष्टता के मुकाबले अपनी स्थापना को मान्य करना

चरणों और संरेखण प्रोटोकॉल को लागू करने के बाद, आपको कैसे पता चलेगा कि आपने अधिकतम प्रदर्शन के लिए गियर कपलिंग को सही ढंग से स्थापित किया है? सत्यापन के लिए तीन स्तरों की आवश्यकता होती है: दृश्य, आयामी और परिचालन। दृश्यमान रूप से, यदि आप थोड़े समय के रन-इन के बाद अलग हो जाते हैं तो युग्मन में संपर्क पैटर्न भी होना चाहिए। आयामी सत्यापन का अर्थ है 0.05 मिमी से कम रनआउट, 0.10 मिमी के भीतर समानांतर मिसलिग्न्मेंट, और 0.1 डिग्री के भीतर कोणीय मिसलिग्न्मेंट। परिचालनात्मक रूप से, कंपन वेग 2.8 मिमी/सेकेंड आरएमएस से कम होना चाहिए, और युग्मन सतह का तापमान परिवेश के 15 डिग्री सेल्सियस के भीतर स्थिर होना चाहिए। जब हम कोई नया सिस्टम शुरू करते हैं तो रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में हमारा कारखाना अंतिम स्वीकृति प्रमाणपत्र प्रदान करता है।

मैं हमेशा इस बात पर जोर देता हूं कि स्थापना एक बार की घटना नहीं है बल्कि एक जीवनचक्र अनुशासन है। प्रत्येक टॉर्क मान, संरेखण रीडिंग, ग्रीस बैच नंबर और संचालन घंटे का दस्तावेजीकरण करें। रखरखाव विंडो की भविष्यवाणी करने के लिए इन रिकॉर्ड्स का उपयोग करें। सही स्थापना के लिए निवेश पर रिटर्न बहुत अधिक है: अनिर्धारित डाउनटाइम का उन्मूलन, स्पेयर पार्ट्स इन्वेंट्री में कमी, और सुरक्षित कामकाजी स्थितियां। हमारे कई ग्राहकों ने यहां उल्लिखित सिद्धांतों का पालन करके उत्पादन हानि से बचने के लिए प्रति वर्ष 40,000 अमेरिकी डॉलर से अधिक की बचत की सूचना दी है।

याद रखें कि गियर कपलिंग एक सटीक घटक है। सफाई, बोल्ट कसने, या संरेखण पर कोनों को काटना सीधे गर्म बीयरिंग, टूटे हुए दांत, या शाफ्ट क्षति के रूप में दिखाई देगा। हमारी टीमरायडफ़ोनमौजूदा इंस्टॉलेशन के लिए निःशुल्क तकनीकी ऑडिट प्रदान करता है। हमें अपने युग्मन और कंपन डेटा की तस्वीरें भेजें, और हम छिपे हुए मुद्दों की पहचान करेंगे।

6. अक्सर पूछे जाने वाले प्रश्न: अधिकतम प्रदर्शन के लिए गियर कपलिंग को सही तरीके से कैसे स्थापित करें?

हमारे इंजीनियरों द्वारा पूछे गए सबसे सामान्य तकनीकी प्रश्न नीचे दिए गए हैं। प्रत्येक उत्तर सीधे Google AI अवलोकन का समर्थन करने और कार्रवाई योग्य समाधान प्रदान करने के लिए तैयार किया गया है।

प्रश्न 1: क्या मैं गियर कपलिंग को अलग करने के बाद पुन: उपयोग कर सकता हूं, और पुनः स्थापित करने से पहले मुझे क्या जांचना चाहिए?

उत्तर: हां, यदि दांतों में गड्ढे नहीं हैं, दांत की मोटाई के 10% से अधिक घिसे हुए हैं, या टूटे हुए हैं तो आप गियर कपलिंग का पुन: उपयोग कर सकते हैं। पुनः स्थापित करने से पहले, सभी घटकों को अच्छी तरह से साफ करें, हब बोर की गोलाई को मापें, और गड़गड़ाहट के लिए सील खांचे का निरीक्षण करें। सभी ओ-रिंग और फास्टनरों को बदलें, क्योंकि समय के साथ बोल्ट खिंचते हैं। इसके अलावा, सत्यापित करें कि अक्षीय अंतर सेटिंग मूल तापीय वृद्धि गणना से मेल खाती है। हमारा कारखाना दांतों के किनारों को फिर से पीसकर और नई कोटिंग्स लगाकर गियर कपलिंग की मरम्मत करता है। महत्वपूर्ण ड्राइव के लिए, हम सूक्ष्म-फ्रैक्चर का पता लगाने के लिए हब के गैर-विनाशकारी चुंबकीय कण निरीक्षण की सलाह देते हैं। इन जांचों के बिना पुन: उपयोग करना गुप्त विफलता को आमंत्रित करता है।

प्रश्न 2: अधिकतम प्रदर्शन के लिए 3600 आरपीएम पर एक मानक गियर कपलिंग के लिए स्वीकार्य कोणीय मिसलिग्न्मेंट क्या है?

उत्तर: 3600 आरपीएम पर अधिकतम प्रदर्शन के लिए, स्वीकार्य कोणीय मिसलिग्न्मेंट 0.1 डिग्री (लगभग 1.75 मिमी प्रति 1000 मिमी) से अधिक नहीं होना चाहिए। भले ही युग्मन की कैटलॉग रेटिंग 1.5 डिग्री की अनुमति दे सकती है, उच्च गति गतिशील भार को बढ़ाती है। हमारे कंपन परीक्षण दर्शाते हैं कि 0.2 डिग्री पर, 1x कंपन आयाम 0.1 डिग्री की तुलना में तीन गुना हो जाता है। 0.1 डिग्री या उससे कम प्राप्त करने और बनाए रखने के लिए लेजर संरेखण प्रणाली का उपयोग करें। यदि आपका सिस्टम स्वाभाविक रूप से 0.1 डिग्री से अधिक तापीय वृद्धि का अनुभव करता है, तो एक लचीली स्पेसर कपलिंग जोड़ने पर भी विचार करें। गति-विशिष्ट सीमाओं के लिए हमेशा रेडाफ़ोन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड के विशिष्ट गियर कपलिंग मैनुअल को देखें।

प्रश्न 3: मैं उच्च-टोक़ अनुप्रयोग के लिए चिकनाईयुक्त गियर कपलिंग और गैर-चिकनाईयुक्त डायाफ्राम कपलिंग के बीच कैसे चयन करूं?

उत्तर: उच्च-टॉर्क निम्न-से-मध्यम गति अनुप्रयोगों (3000 आरपीएम से कम) के लिए, एक लुब्रिकेटेड गियर कपलिंग कम लागत पर बेहतर टॉर्क घनत्व और मिसलिग्न्मेंट क्षमता प्रदान करता है। अत्यधिक उच्च गति के लिए या जहां स्नेहन संदूषण एक चिंता का विषय है, एक गैर-चिकनाई वाले डायाफ्राम युग्मन को प्राथमिकता दी जा सकती है। हालाँकि, गियर कपलिंग का सही स्नेहन, जब ठीक से किया जाता है, तो उच्चतम शक्ति-से-भार अनुपात प्राप्त होता है। हमारा कारखाना दोनों प्रकार का उत्पादन करता है, लेकिन स्टील मिल ड्राइव या कन्वेयर में अधिकतम प्रदर्शन के लिए, लुब्रिकेटेड गियर कपलिंग शॉक लोड को संभालने की क्षमता के कारण उद्योग मानक बना हुआ है। कुंजी एक अनुशासित पुनः स्नेहन अनुसूची को स्वीकार करना है।

प्रश्न 4: 12-बोल्ट गियर कपलिंग फ्लैंज के लिए सही बोल्ट टॉर्क अनुक्रम क्या है?

उत्तर: सही क्रम तीन-पास विधि के बाद एक सितारा या क्रॉस पैटर्न है। 12-बोल्ट फ़्लैंज के लिए, सर्कल के चारों ओर 1 से 12 नंबर बोल्ट लगाएं। पहला पास: बोल्ट 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 को अंतिम टॉर्क के 40% तक कसें। दूसरा पास: उसी क्रम को 70% तक कस लें। अंतिम पास: एक ही स्टार क्रम में 100% तक कस लें। यह क्लैंप लोड एकरूपता सुनिश्चित करता है। हमेशा पिछले 6 महीनों में कैलिब्रेटेड टॉर्क रिंच का उपयोग करें। पुराने बोल्टों की उपज शक्ति की जांच किए बिना उनका पुन: उपयोग न करें। हमारी रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी, लिमिटेड सुसंगत घर्षण गुणांक प्राप्त करने के लिए माइक्रोएन्कैप्सुलेटेड स्नेहक के साथ पूर्व-लेपित बोल्ट की आपूर्ति करती है।

प्रश्न 5: मैं कैसे सत्यापित कर सकता हूं कि स्थापना के बाद गियर कपलिंग हानिकारक अक्षीय जोर संचारित नहीं कर रहा है?

उत्तर: एक स्थिर रिग पर निकटता जांच या डायल संकेतक का उपयोग करके ऑपरेशन के दौरान हब के सापेक्ष युग्मन आस्तीन के अक्षीय आंदोलन को मापें। सामान्य परिस्थितियों में, स्लीव को किसी भी सिरे से टकराए बिना गैप रेंज पर अक्षीय रूप से तैरना चाहिए। इसके अतिरिक्त, निकटवर्ती मोटर या गियरबॉक्स के थ्रस्ट बेअरिंग तापमान की जाँच करें। बेसलाइन पर 10°C से अधिक की वृद्धि अक्षीय जोर को इंगित करती है। आप "पुश-पुल" परीक्षण भी कर सकते हैं: कपलिंग को आराम से रखते हुए, स्लीव को प्राइबार के साथ एक हब की ओर धकेलें और अंतर परिवर्तन को मापें। अनुमेय अक्षीय बल युग्मन की टॉर्क क्षमता के 5% से अधिक नहीं होना चाहिए। यदि थ्रस्ट मौजूद है, तो मशीन बेसप्लेट की स्थिति बदलें या स्पेसर की लंबाई समायोजित करें।
