बेवेल गियर लोड क्षमता को क्या प्रभावित करता है?

बेवेल गियर, विशेष रूप से ऑटोमोटिव ड्राइवट्रेन, खनन उपकरण, समुद्री प्रणोदन, रोबोटिक्स और स्वचालित मशीनरी जैसे हेवी-ड्यूटी औद्योगिक प्रणालियों में, इंटरसेक्टिंग शाफ्ट के बीच गति और टॉर्क संचारित करने में महत्वपूर्ण भूमिका निभाते हैं। जब इंजीनियर प्रदर्शन का मूल्यांकन करते हैं, तो एक मुख्य प्रश्न हमेशा उठता है: बेवेल गियर लोड क्षमता को क्या प्रभावित करता है? इसका उत्तर सामग्री विज्ञान, गियर ज्यामिति, ताप उपचार, सतह परिष्करण, स्नेहन और सटीक विनिर्माण मानकों के संयोजन में निहित है। भार क्षमता कभी भी एक पैरामीटर द्वारा निर्धारित नहीं की जाती है। यह एक व्यापक इंजीनियरिंग संतुलन का परिणाम है।

रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में, हम उन मांग वाले अनुप्रयोगों के लिए प्रिसिजन गियर सिस्टम डिजाइन और निर्माण करते हैं जहां टॉर्क स्थिरता, थकान प्रतिरोध और लंबी सेवा जीवन पर समझौता नहीं किया जा सकता है। हमारी इंजीनियरिंग टीम समझती है कि भार क्षमता सीधे विश्वसनीयता, परिचालन सुरक्षा और कुल जीवनचक्र लागत निर्धारित करती है। हमारे कारखाने में नियंत्रित उत्पादन प्रक्रियाओं, उन्नत निरीक्षण प्रणालियों और अनुकूलित टूथ ज्योमेट्री डिज़ाइन के माध्यम से, हम यह सुनिश्चित करते हैं कि प्रत्येक प्रिसिजन गियर ताकत और स्थायित्व के लिए अंतरराष्ट्रीय मानकों को पूरा करता है। यह आलेख प्रभावित करने वाले कारकों की गहन तकनीकी व्याख्या प्रदान करता हैआड़ी गरारीभार क्षमता और पेशेवर विनिर्माण कैसे लगातार प्रदर्शन सुनिश्चित करता है।

विषयसूची

• भार क्षमता में सामग्री चयन और ताप उपचार की क्या भूमिका है?
• गियर ज्योमेट्री बेवल गियर लोड वितरण को कैसे प्रभावित करती है?
• विनिर्माण परिशुद्धता वास्तविक-विश्व लोड प्रदर्शन क्यों निर्धारित करती है?
• सारांश
• अक्सर पूछे जाने वाले प्रश्न

भार क्षमता में सामग्री चयन और ताप उपचार की क्या भूमिका है?

सामग्री का चयन बेवल गियर भार क्षमता का आधार है। किसी गियर की यांत्रिक शक्ति, कठोरता प्रोफ़ाइल, थकान प्रतिरोध और प्रभाव क्रूरता मुख्य रूप से इसकी आधार सामग्री और उसके बाद के ताप उपचार द्वारा निर्धारित की जाती है। उचित सामग्री इंजीनियरिंग के बिना, यहां तक ​​कि सबसे सटीक गियर ज्यामिति भी उच्च टोक़ या चक्रीय तनाव का सामना नहीं कर सकती है।

1. हाई-लोड बेवल गियर्स के लिए सामान्य सामग्री

हमारे कारखाने में, हम आम तौर पर निर्माण करते हैंपरिशुद्धता गियरनिम्नलिखित मिश्र धातु इस्पात का उपयोग करने वाले उत्पाद:

• उच्च सतह कठोरता की आवश्यकता वाले कार्बराइज्ड गियर के लिए 20CrMnTi
• मध्यम से उच्च टॉर्क ट्रांसमिशन के लिए 42CrMo
• भारी औद्योगिक और खनन अनुप्रयोगों के लिए 18CrNiMo7-6
• संक्षारक वातावरण के लिए स्टेनलेस मिश्र धातु वेरिएंट

प्रत्येक सामग्री कोर कठोरता और सतह कठोरता के बीच एक अलग संतुलन प्रदान करती है। उदाहरण के लिए:

2. ताप उपचार प्रक्रियाएं जो भार क्षमता में सुधार करती हैं

ताप उपचार सीधे झुकने की थकान शक्ति और सतह संपर्क शक्ति को प्रभावित करता है। हमारे कारखाने में उपयोग की जाने वाली मुख्य प्रक्रियाओं में शामिल हैं:

• सतह पर कार्बन सामग्री बढ़ाने के लिए कार्बराइजिंग
• कठोरता में सुधार के लिए शमन
• भंगुरता को कम करने के लिए तड़का लगाना
• पहनने के प्रतिरोध के लिए नाइट्राइडिंग
• स्थानीयकृत सुदृढ़ीकरण के लिए प्रेरण सख्तीकरण

कार्बराइज्ड गियर्स एक कठोर बाहरी परत विकसित करते हैं जो गड्ढों के प्रति प्रतिरोधी होती है और साथ ही शॉक लोड को अवशोषित करने में सक्षम एक सख्त कोर को बनाए रखती है। यह दोहरी-संरचना डिज़ाइन भार क्षमता को महत्वपूर्ण रूप से बढ़ाती है। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी, लिमिटेड मॉड्यूल आकार के आधार पर आमतौर पर 0.8 मिमी और 1.5 मिमी के बीच कार्बराइजिंग गहराई को सावधानीपूर्वक नियंत्रित करती है।

3. थकान शक्ति और भार रेटिंग मानक

बेवेल गियर लोड क्षमता की गणना ISO और AGMA मानकों के अनुसार की जाती है। दो मुख्य विफलता मोड माने जाते हैं:

• दाँत की जड़ पर झुकने की थकान विफलता
• दाँत के किनारे पर संपर्क थकान विफलता

अनुचित सामग्री चयन दोनों प्रतिरोध मूल्यों को कम करता है। हमारे प्रिसिजन गियर समाधान शिपमेंट से पहले संरचनात्मक स्थिरता को सत्यापित करने के लिए मेटलोग्राफिक निरीक्षण और कठोरता परीक्षण से गुजरते हैं। अंततः, सामग्री और ताप उपचार उस सैद्धांतिक अधिकतम टॉर्क को परिभाषित करते हैं जिसे एक गियर ले जा सकता है। सही धातु विज्ञान के बिना, ज्यामिति और स्नेहन सुधार कमजोर संरचनात्मक नींव की भरपाई नहीं कर सकते हैं।

गियर ज्योमेट्री बेवल गियर लोड वितरण को कैसे प्रभावित करती है?

जबकि सामग्री ताकत प्रदान करती है, ज्यामिति यह निर्धारित करती है कि उस ताकत का उपयोग कैसे किया जाता है। दांतों की सतहों पर खराब भार वितरण वास्तविक दुनिया की भार क्षमता को नाटकीय रूप से कम कर देता है। यदि तनाव सघनता अत्यधिक हो तो उच्च शक्ति वाला स्टील भी समय से पहले विफल हो जाता है।

1. प्रमुख ज्यामितीय पैरामीटर

निम्नलिखित पैरामीटर बेवेल गियर लोड क्षमता को प्रभावित करते हैं:

• मॉड्यूल
• दांतों की संख्या
• दबाव कोण
• सर्पिल कोण
• चेहरे की चौड़ाई
• टूथ प्रोफ़ाइल संशोधन

एक बड़ा मॉड्यूल दांत की मोटाई बढ़ाता है, झुकने की शक्ति में सुधार करता है। चेहरे की व्यापक चौड़ाई अधिक संपर्क क्षेत्र में भार वितरित करती है। हालाँकि, इन समायोजनों को सिस्टम डिज़ाइन बाधाओं के अनुरूप होना चाहिए।

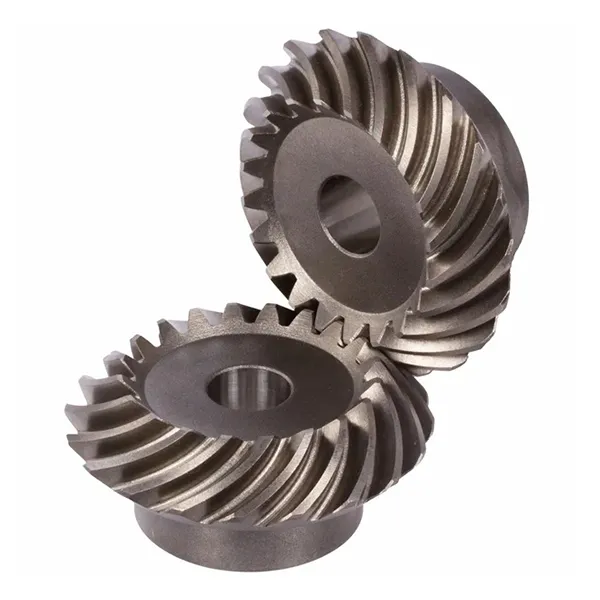

2. स्पाइरल बेवेल बनाम स्ट्रेट बेवेल गियर्स

सर्पिल बेवेल गियर आमतौर पर दांतों के क्रमिक जुड़ाव के कारण सीधे बेवेल गियर की तुलना में अधिक भार क्षमता प्रदान करते हैं। इससे प्रभाव भार और शोर कम हो जाता है।रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेडहाई-टॉर्क सिस्टम के लिए सर्पिल प्रिसिजन गियर निर्माण में विशेषज्ञता।

3. संपर्क पैटर्न अनुकूलन लोड करें

दांतों के संपर्क के सही पैटर्न स्थानीयकृत अधिभार को रोकते हैं। हमारा कारखाना अनुकरण करने के लिए गियर संपर्क विश्लेषण सॉफ़्टवेयर का उपयोग करता है:

• ट्रांसमिशन त्रुटि
• टोक़ के अंतर्गत भार वितरण
• थर्मल विस्तार प्रभाव
• दस्ता विक्षेपण प्रभाव

क्राउनिंग और लीड सुधार जैसे सूक्ष्म-ज्यामिति संशोधन संपर्क तनाव को संतुलित करने में मदद करते हैं। यह समय से पहले होने वाले गड्ढे को रोककर सीधे तौर पर परिचालन भार क्षमता में सुधार करता है।

4. हमारे बेवल प्रिसिजन गियर के तकनीकी पैरामीटर

ज्यामिति को अनुकूलित करके, हम सुनिश्चित करते हैं कि प्रत्येक प्रिसिजन गियर पीक टॉर्क के तहत भी सुरक्षित तनाव सीमा के भीतर संचालित हो।

विनिर्माण परिशुद्धता वास्तविक-विश्व लोड प्रदर्शन क्यों निर्धारित करती है?

बेवेल गियर की सैद्धांतिक भार क्षमता केवल तभी प्राप्त की जा सकती है जब विनिर्माण परिशुद्धता को कसकर नियंत्रित किया जाता है। टूथ प्रोफ़ाइल में विचलन, पिच त्रुटि, रनआउट, या सतह फ़िनिश वास्तविक भार क्षमता को काफी कम कर देती है।

1. मशीनिंग सटीकता

उच्च भार क्षमता के लिए सख्त सहनशीलता नियंत्रण की आवश्यकता होती है। हमारा कारखाना उपयोग करता है:

• सीएनसी सर्पिल बेवल गियर काटने की मशीनें
• पांच-अक्ष मशीनिंग केंद्र
• गियर पीसने वाली मशीनें
• सीएमएम निरीक्षण प्रणाली

रैडाफॉन बैचों में सुसंगत दांत ज्यामिति सुनिश्चित करने के लिए सख्त आयामी सहिष्णुता नियंत्रण बनाए रखता है।

2. सतह की फिनिशिंग और पीसना

ग्राउंड गियर कम घर्षण और बेहतर संपर्क वितरण प्रदर्शित करते हैं। परिशुद्धता पीसने में सुधार होता है:

• संपर्क अनुपात स्थिरता
• शोर में कमी
• स्नेहन फिल्म निर्माण
• थका हुआ जीवन

यही कारण है कि हाई-स्पीड अनुप्रयोगों के लिए हमारे प्रिसिजन गियर समाधान केवल मिल्ड के बजाय पूरी तरह से ग्राउंडेड हैं।

3. गुणवत्ता निरीक्षण एवं परीक्षण

लोड प्रदर्शन सत्यापन में शामिल हैं:

• दाँत संपर्क पैटर्न परीक्षण
• कठोरता माप
• चुंबकीय कण का निरीक्षण
• गतिशील संतुलन

रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड शिपमेंट से पहले मल्टी-स्टेज निरीक्षण लागू करती है। यह सुनिश्चित करता है कि भार क्षमता की गणना वास्तविक परिचालन स्थायित्व में तब्दील हो जाए। विनिर्माण परिशुद्धता डिजाइन और क्षेत्र प्रदर्शन के बीच अंतर को पाटती है। यहां तक ​​कि प्रीमियम सामग्री भी खराब मशीनिंग गुणवत्ता की भरपाई नहीं कर सकती।

सारांश

बेवेल गियर लोड क्षमता को क्या प्रभावित करता है? इसका उत्तर भौतिक शक्ति, अनुकूलित ज्यामिति, नियंत्रित ताप उपचार, सतह परिष्करण और सख्त विनिर्माण परिशुद्धता के संयोजन में निहित है। प्रत्येक कारक झुकने की थकान प्रतिरोध और सतह संपर्क स्थायित्व में योगदान देता है। रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड में, हम औद्योगिक मांगों के अनुरूप उच्च प्रदर्शन वाले प्रिसिजन गियर सिस्टम का उत्पादन करने के लिए धातुकर्म विशेषज्ञता, उन्नत मशीनिंग प्रौद्योगिकी और कठोर निरीक्षण मानकों को एकीकृत करते हैं।

यदि आप उच्च टॉर्क अनुप्रयोगों के लिए गियर आपूर्तिकर्ताओं का मूल्यांकन कर रहे हैं, तो हमारी इंजीनियरिंग टीम तकनीकी परामर्श और अनुकूलित उत्पादन के साथ आपके प्रोजेक्ट का समर्थन करने के लिए तैयार है।रेडाफॉन टेक्नोलॉजी ग्रुप कंपनी लिमिटेड से संपर्क करेंआज अपनी आवश्यकताओं पर चर्चा करने और विस्तृत कोटेशन प्राप्त करने के लिए।

अक्सर पूछे जाने वाले प्रश्न

Q1: औद्योगिक अनुप्रयोगों में बेवेल गियर लोड क्षमता को सबसे अधिक क्या प्रभावित करता है?
सामग्री की ताकत और गर्मी उपचार की गुणवत्ता का आमतौर पर सबसे अधिक प्रभाव होता है क्योंकि वे झुकने की थकान और सतह संपर्क प्रतिरोध को निर्धारित करते हैं। हालाँकि, पूर्ण लोड प्रदर्शन प्राप्त करने के लिए ज्यामिति और मशीनिंग परिशुद्धता को सामग्री गुणों से मेल खाना चाहिए।

Q2: हीट ट्रीटमेंट बेवल गियर लोड क्षमता में कैसे सुधार करता है?
कठोर कोर को बनाए रखते हुए हीट उपचार सतह की कठोरता को बढ़ाता है। यह दोहरी संरचना बार-बार टॉर्क चक्र के तहत दांत की जड़ को टूटने और सतह पर गड्ढा होने से रोकती है।

Q3: क्या गियर सटीकता ग्रेड भार क्षमता को प्रभावित करता है?
हाँ। उच्च सटीकता तनाव एकाग्रता और असमान भार वितरण को कम करती है। यह गियर को समय से पहले घिसाव के बिना अपनी सैद्धांतिक भार सीमा के करीब सुरक्षित रूप से संचालित करने की अनुमति देता है।

Q4: हाई लोड सिस्टम के लिए स्पाइरल बेवेल गियर को क्यों प्राथमिकता दी जाती है?
सर्पिल बेवल गियर धीरे-धीरे जुड़ते हैं और दांत की सतह पर बल को अधिक समान रूप से वितरित करते हैं। यह सीधे बेवल गियर की तुलना में प्रभाव तनाव को कम करता है और प्रभावी भार क्षमता को बढ़ाता है।

Q5: क्या स्नेहन की स्थितियाँ बेवल गियर लोड क्षमता को प्रभावित कर सकती हैं?
उचित स्नेहन धातु से धातु के संपर्क को रोकता है और सतह की थकान को कम करता है। अपर्याप्त स्नेहन घर्षण और गर्मी को बढ़ाता है, प्रभावी भार क्षमता को कम करता है और सेवा जीवन को छोटा करता है।
