हाइड्रोलिक सिलेंडरों का वर्गीकरण क्या है?

हाइड्रोलिक सिलेंडरहाइड्रोलिक प्रणालियों में मुख्य सक्रिय घटक के रूप में, हाइड्रोलिक ऊर्जा को यांत्रिक ऊर्जा में कुशलतापूर्वक परिवर्तित करने, रैखिक प्रत्यागामी गति या स्विंगिंग गति प्राप्त करने के लिए मुख्य रूप से जिम्मेदार हैं। इसकी संरचना सुव्यवस्थित है, प्रदर्शन स्थिर है, और यह मंदी उपकरण की आवश्यकता के बिना चिकनी गति प्राप्त कर सकता है, और कोई ट्रांसमिशन क्लीयरेंस नहीं है, इसलिए इसका व्यापक रूप से विभिन्न प्रकार की मशीनरी में उपयोग किया जाता है। विभिन्न कार्यों के आधार पर, हाइड्रोलिक सिलेंडरों को आमतौर पर निम्नलिखित श्रेणियों में वर्गीकृत किया जाता है।

हाइड्रोलिक सिलेंडरों का मुख्य वर्गीकरण

एकल-अभिनय सिलेंडर

एकल अभिनय हाइड्रोलिक सिलेंडर एक हाइड्रोलिक उपकरण है जो एकतरफा हाइड्रोलिक तेल धक्का के माध्यम से केवल एक तरफा जोर उत्पन्न कर सकता है, और इसके रीसेट को स्प्रिंग्स, स्वयं वजन या बाहरी भार द्वारा पूरा करने की आवश्यकता होती है। डिवाइस में एक सिलेंडर बैरल, सिलेंडर हेड, पिस्टन, पिस्टन रॉड और सीलिंग डिवाइस शामिल है। हाइड्रोलिक तेल पिस्टन के प्रभावी क्षेत्र के केवल एक तरफ कार्य करता है, जबकि दूसरा छोर कक्ष हवा के संपर्क में होता है।

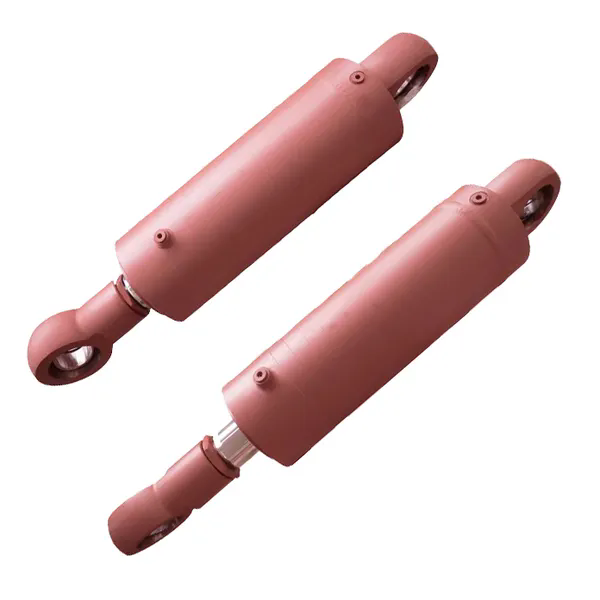

रेडाफॉन मॉडल:कचरा ट्रक हाइड्रोलिक सिलेंडर, हाइड्रोलिक लिफ्ट सिलेंडर

डबल-अभिनय सिलेंडर

डबल एक्टिंग हाइड्रोलिक सिलेंडर एक हाइड्रोलिक सिलेंडर को संदर्भित करता है जो पिस्टन के दोनों तरफ से दबाव तेल इनपुट कर सकता है। इसे अक्सर जैक के लिए ड्राइविंग घटक के रूप में उपयोग किया जाता है। डबल एक्टिंग हाइड्रोलिक सिलेंडर का एक्चुएटर हाइड्रोलिक मोशन सिस्टम का मुख्य आउटपुट डिवाइस है। हालाँकि यह आकार, प्रकार और डिज़ाइन संरचना में भिन्न होता है, यह हिस्सा आमतौर पर सबसे अधिक देखने योग्य होता है। ये एक्चुएटर्स तरल दबाव को तेज, नियंत्रणीय रैखिक गति या भार को चलाने के लिए बल में परिवर्तित करते हैं।

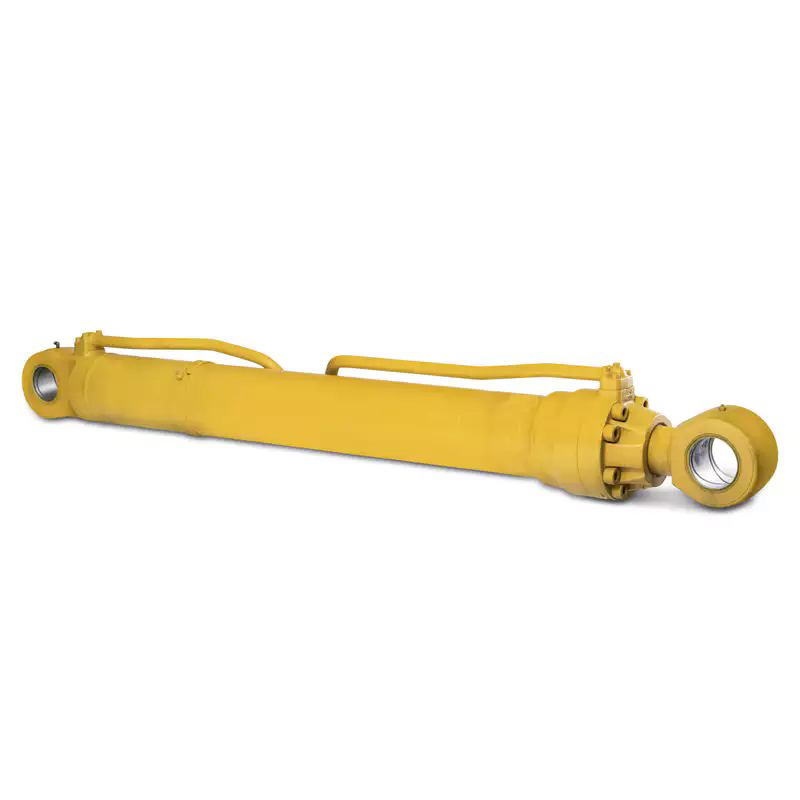

रेडाफॉन मॉडल:उत्खनन हाइड्रोलिक सिलेंडर, फोर्कलिफ्ट हाइड्रोलिक सिलेंडर

टेलीस्कोपिक सिलेंडर

एक टेलीस्कोपिक हाइड्रोलिक सिलेंडर, जिसे मल्टी-स्टेज हाइड्रोलिक सिलेंडर के रूप में भी जाना जाता है, में दो या दो से अधिक पिस्टन होते हैं। इसका विस्तार क्रम बड़े से छोटे की ओर होता है और पीछे हटने पर छोटे से बड़े की ओर होता है। यह हाइड्रोलिक सिलेंडर एक कॉम्पैक्ट संरचना के साथ, पीछे हटने पर लंबा स्ट्रोक और छोटी लंबाई प्राप्त कर सकता है।

रेडाफॉन मॉडल:

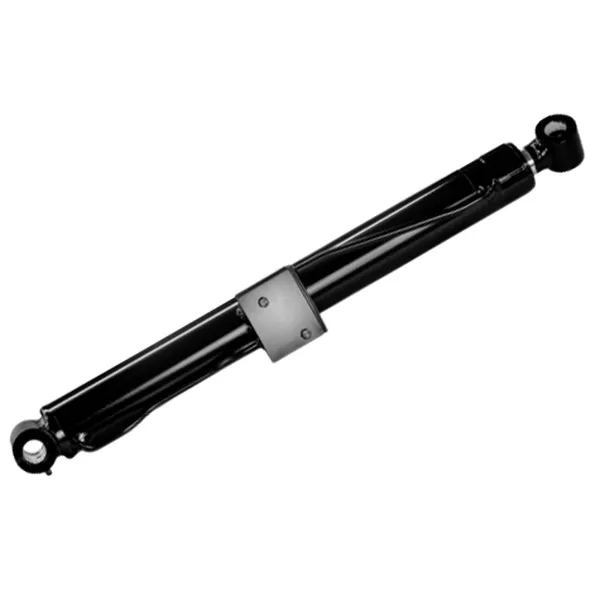

हवाई कार्य वाहन हाइड्रोलिक सिलेंडर

के उत्पाद पैरामीटररायडफ़ोन'एसहायड्रॉलिक सिलेंडर

भौतिक विज्ञान:

बैरल: निर्बाध स्टील ट्यूब

छड़ें: 4340 मिश्र धातु इस्पात + 0.05 मिमी क्रोमियम चढ़ाना

माउंट: जाली एसएई 1045 कार्बन स्टील

तकनीकी पैरामीटर तालिका:
